Подключение адаптера USB 2.0 to TTL UART Module CP2102 к Pi

Подключение адаптера USB 2.0 to TTL UART Module CP2102 к PiДля работы с одноплатным Pi через терминал необходим USB 2.0 to TTL UART Module на чипе CP2102

Отличительные особенности адаптера:

  • поддержка спецификации USB 2.0;
  • полный набор сигналов интерфейса RS232;
  • амплитуда сигнала RS232 не хуже ±5.5В;
  • питание от шины USB.

[adinserter block=»11″]

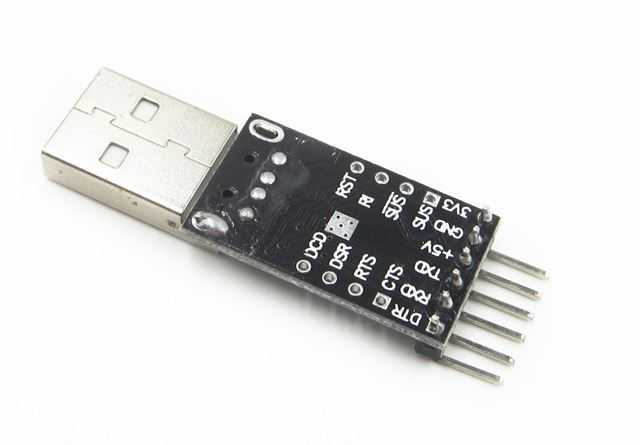

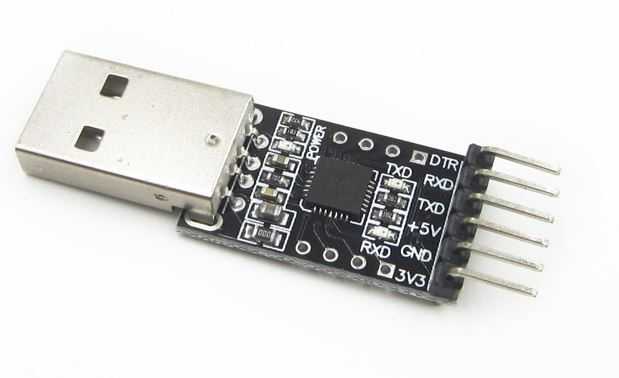

Адаптер представляет из себя плату без корпуса на которой распаян чип CP2102 с небольшой обвязкой. С одной стороны находиться разъём USB, с другой 6 pin выводов:+3.3v, GND, +5v, TXD (TX), RXD (RX), DTR, на платке имеются монтажные отверстия с функциями DCD, D3R, RTS, CTS, SUS, SUS, R1, RST. Помимо этого на платке есть 3 светодиода, красный – POWER и два для RX и TX мигающих во время приема-передачи данных.



Подключение

Подключается адаптер к 3 pin разъему UART на плате. При работе с адаптером необходимо подключать только обесточенное периферийное оборудование! Несоблюдение этих правил может привести к выходу из компонентов компьютерной системы!

[adinserter block=»2″]

UART

Orange Pi 3pin UART

1×3 pin
1GND
2RX
3TX
  1. Соединяем RX и TX: RX адаптера с TX платы, и ТХ адаптера с RX платы
  2. Соединяем землю GND
  3. Запитываем плату, запитать можно через адаптер если нет большой нагрузки на плату.

Устанавливаем драйвер

Для работы с адаптером. Драйвера CP210x можно скачать с оф. сайта

Подключение адаптера USB 2.0 to TTL UART Module CP2102 к Pi

Настраиваем терминал PuTTY

Вся переданная-полученная информация отображается через терминал PuTTY
Настройки такие:

  1. Тип соединения serial.
  2. Последовательная линия: посмотреть присвоенный COM порт можно в диспетчере устройств, в моем случае COM7
  3. Скорость: 115200
    Подключение адаптера USB 2.0 to TTL UART Module CP2102 к Pi
