Orange Pi PC Plus — одноплатный мини компьютер с 1Гб RAM, Wi-Fi и 8Гб EMMC Flash

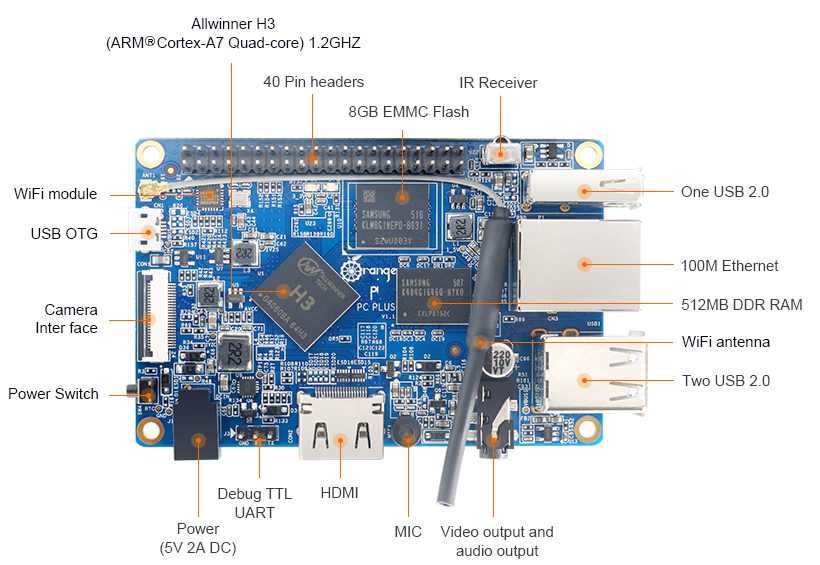

Orange Pi PC Plus - одноплатный мини компьютер с 1Гб RAM, Wi-Fi и 8Гб EMMC FlashOrange Pi PC Plus — улучшенный одноплатный самый сбалансированный по характеристикам четырех-ядерный микрокомпьютер для различных проектов с процессором Allwinner H3 с ядрами Cortex-A7 (1,2 ГГц) и двух-ядерным видео Mali 400MP2 (600 МГц). Отличается от Orange Pi PC установленной дополнительной памяти 8Гб EMMC Flash, на которую можно записать ОС, что ускоряет работу с ОС в разы. Реальная замена настольного ПК, комфортный веб-серфинг и просмотр видео H.265/HEVC 4K. Цена от производителя на Aliexpress около 21$. Оперативной памяти доступно 1Гб DDR3. Для хранения данных и операционной системы служит сменная карта microSD. Выход в сеть через LAN 10/100 Mб/с или Wi-Fi REALTEK RTL8189 802.11N , три полноразмерных порта USB 2.0 и один mini-USB с поддержкой OTG. Питание платы через USB-OTG не поддерживается. Естественно имеется ИК-приемник и микрофон, контактная площадка UART. Можно подключить монитор или телевизор через HDMI, а через CSI разъем камеру. Orange Pi PC Plus имеет гребёнку GPIO (40 контактов). [adinserter block=»11″]



[adinserter block=»2″]

Основные характеристики

ПроцессорН3 четырёх-ядерный процессор Cortex-A 7 Н.265/HEVC 1080Р
GPUMali400MP2 GPU @600MHz, Supports OpenGL ES 2.0
Оперативная память1 ГБ DDR3
Поддерживаемые карты памяти10 class TF Card (Max64GB), 8Гб встроенной памяти eMMC Samsung KLM8G1WEMB
Видео-входВ CSI входной разъем камеры:
Поддерживает CCIR656 протокола для NTSC и PAL
Поддерживает видео захвата решение до 1080P @ 30fps
Поддержка 8-битных YUV422 CMOS
Поддержка SM сенсора камеры
Видео-выходHDMI с поддержкой HDCP
Поддерживает HDMI CEC
Поддержка HDMI 30 функции
Аудио-выходЧерез HDMI, mini-jack (3,5 мм)
Wi-FiWi-Fi REALTEK RTL8189 802.11N
LAN10/100 Mb/s Ethernet RJ45
USB 2.0 PortsUSB 2.0 х 3 штуки, USB 2.0 OTG х 1 штука
GPIOUART, Земля
Источник питания5 В 2 А (4.0 мм/1.7 мм), питание платы через OTG не поддерживается
СветодиодыИндикатор питания
Индикатор состояния
КнопкиКнопка питания
Другие разъёмыGPIO 40-пиновый совместимый с Raspberry Pi B+
ПрочееИК-порт, микрофон
Поддерживаемые ОСAndroid, Ubuntu, Debian, Armbian и другие
КнопкиКнопка питания
Размер85 мм на 55 мм
Вес70 г.

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
Orange Pi PC Plus - одноплатный мини компьютер с 1Гб RAM, Wi-Fi и 8Гб EMMC Flash Armbianroot/1234armbian.comИнструкция по установке
Orange Pi PC Plus - одноплатный мини компьютер с 1Гб RAM, Wi-Fi и 8Гб EMMC FlashDietPiroot/dietpidietpi.com (поддержка прекращена)Инструкция по установке
ARMv7-StretchCloud
Orange Pi PC Plus - одноплатный мини компьютер с 1Гб RAM, Wi-Fi и 8Гб EMMC FlashRetrOrangePi3.01-GoogleDrive
Cloud
Yadisk
Инструкция по установке
4.3-retrorangepi.org
Orange Pi PC Plus - одноплатный мини компьютер с 1Гб RAM, Wi-Fi и 8Гб EMMC FlashH3Droid1.3.2-Cloud
h3droid.com
Инструкция по установке
Android-Cloud 1 часть
Cloud 2 часть
Инструкция по установке в архиве
программа
получения ROOT
Android2017-05-11-Baidu
GoogleDrive
Cloud
GoogleDrive
Инструкция по установке
Orange Pi PC Plus - одноплатный мини компьютер с 1Гб RAM, Wi-Fi и 8Гб EMMC FlashOpenELEC-Cloud_1
Cloud_2
Mega
dl.armbian

Инструкция по установке
Orange Pi PC Plus - одноплатный мини компьютер с 1Гб RAM, Wi-Fi и 8Гб EMMC FlashLibreELEC8-Cloud
7-Cloud_1
Cloud_2
Orange Pi PC Plus - одноплатный мини компьютер с 1Гб RAM, Wi-Fi и 8Гб EMMC FlashLubuntu 14.04 Desktop0.8.0root/orangepiGoogleDrive
Baidu Cloud
Cloud
Mega
Инструкция по установке с помощью Etcher
Инструкция по установке с помощью Win32 Disk Imager
Orange Pi PC Plus - одноплатный мини компьютер с 1Гб RAM, Wi-Fi и 8Гб EMMC FlashDebian XFCE0.9.1root/orangepiGoogleDrive
Cloud
Yadisk
Mega
Orange Pi PC Plus - одноплатный мини компьютер с 1Гб RAM, Wi-Fi и 8Гб EMMC FlashUbuntu LXDE0.9.1root/orangepiGoogleDrive
Cloud
Yadisk
Mega
Ubuntu server2017-05-11root/orangepiGoogleDrive
Cloud
Yadisk
Orange Pi PC Plus - одноплатный мини компьютер с 1Гб RAM, Wi-Fi и 8Гб EMMC FlashRaspbian2016-11-12root/orangepiGoogleDrive
Cloud
Mega
Orange Pi PC Plus - одноплатный мини компьютер с 1Гб RAM, Wi-Fi и 8Гб EMMC FlashZeroshell3.8.2Aadmin/zeroshellzeroshell.org

Руководство пользователя и схемы

Orange Pi PC Plus - одноплатный мини компьютер с 1Гб RAM, Wi-Fi и 8Гб EMMC Flash
Orange Pi PC Plus - одноплатный мини компьютер с 1Гб RAM, Wi-Fi и 8Гб EMMC Flash
Orange Pi PC Plus - одноплатный мини компьютер с 1Гб RAM, Wi-Fi и 8Гб EMMC Flash
