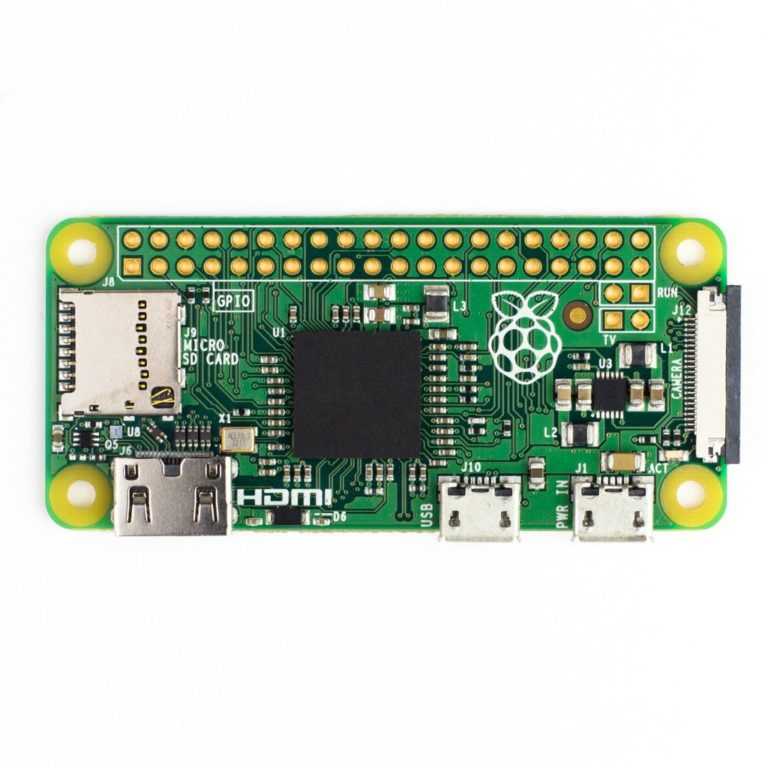

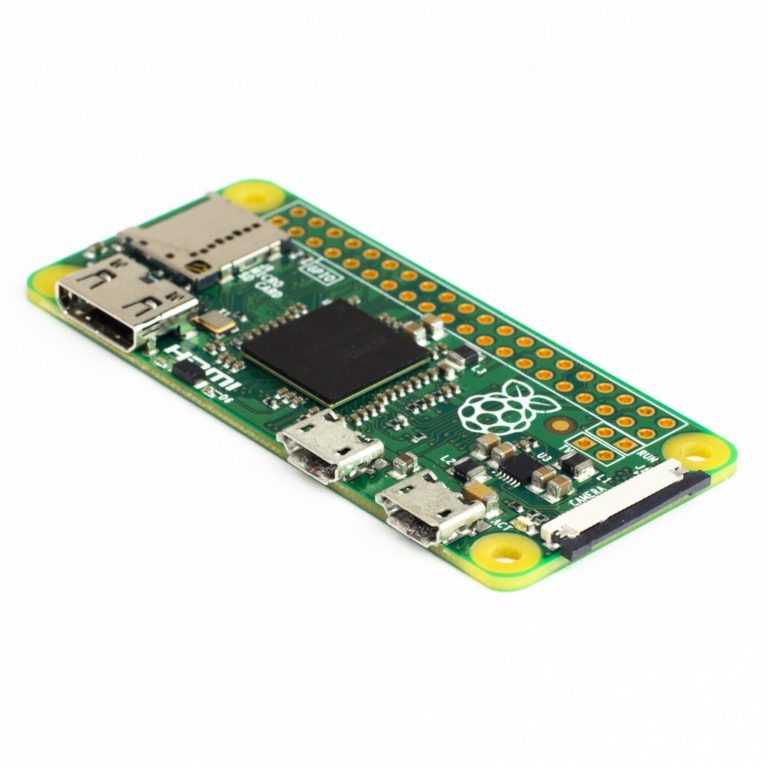

Raspberry Pi Zero - супермаленький и ультра-дешевый компьютер, новейшая версия (v1.3) с разъемом камеры.Raspberry Pi Zero — невероятно супермаленькая и супер-доступная малина Pi стала еще меньше и даже дешевле! Pi Zero — самый маленький из семейства малин размер всего 65 мм х 30 мм. Купить на Aliexpress.

В отличие от предыдущих моделей малины Pi, которые используют стандартный разъем HDMI, Zero использует мини-разъем HDMI для экономии места. Для подключения Zero к монитору или телевизору, необходим будет miniHDMI к HDMI адаптер или кабель.

У малины Pi 3 и других моделей традиционно было 2-4 стандартных USB-разъема, которые позволяли подключать всевозможные устройства, включая мыши, клавиатуры и WiFi-свистки. Опять же, чтобы сэкономить место, Zero выбрал подключение USB On-the-Go (OTG). Pi Zero использует ту же самую Broadcom IC, которая оснащала оригинальные модели Raspberry Pi A и A +. Эта IC подключается непосредственно к USB-порту, что позволяет использовать функциональность OTG, в отличие от моделей Pi B, B +, 2 и 3, которые используют встроенный USB-концентратор для обеспечения нескольких USB-соединений. Для подключения устройства со стандартным USB-соединением вам понадобится кабель USB OTG.

Для использования с другими стандартными USB-устройствами рекомендуется использовать USB-концентратор с питанием. Беспроводные комбинации клавиатуры и мыши лучше всего работают, поскольку у них есть один USB-свисток для обоих устройств.

Как и другие Pi платы, питание обеспечивается через разъем microUSB. Напряжение , подаваемое к источнику USB должен находиться в диапазоне 5-5.25V .

[adinserter block=»2″]

Raspberry Pi Zero V1.3 + и все Zero W имеют встроенный разъем камеры. И можно использовать для присоединения модуль камеры малины Pi . Однако разъем 22pin 0.5mm и отличается от стандартного Pi. Вам понадобится другой кабель для подключения камеры к Pi Zero W.

Как и у всех других моделей Raspberry Pi, есть GPIO. Если необходимо использовать GPIO, необходимо припаять пин гребенку к нему.

На плате можно заметить два набора не распаянных пинов, обозначенных как TV и Run. TV позволяет подключать разъем RCA к плате, и не использовать выход HDMI. Штыри Run подключаются к выводу сброса микросхемы и либо выключат плату, либо включат ее обратно после ее выключения. Подключение кнопки здесь — хороший способ задействовать питание вашей платы.

[adinserter block=»11″]

Основные характеристики Raspberry Pi Zero

Процессор32-битный 1-ядерный ARMv6Z ARM1176JZF-S с тактовой частотой 1 ГГц
GPUДвухъядерный GPU VideoCore IV® с тактовой частотой 250 МГц
Оперативная память512 МБ SDRAM LPDDR2 400 МГц
Поддерживаемые карты памяти10 class TF Card (Max64GB)
Видео выходHDMI через разъём mini HDMI (1080p60)
композитный видеовыход (CVBS видео, PAL и NTSC) двухконтактный TV разъем на плате
АудиоВход через I²S
Выход HDMI
Камераподключения камеры по интерфейсу MIPI CSI
USB 2.0 Ports1 порт Micro-USB 2.0 напрямую от BCM2835
GPIO40 pin ввода-вывода общего назначения (GPIO), UART (Serial), I²S, I2C/TWI, SPI с селектором между двумя устройствами; пины питания: 3,3 В, 5 В и земля.
Источник питания5 В, 2.5 А через порт micro-USB или GPIO
Энергопотребление100 мА (0.5 Вт) в режиме ожидания, 350 мА (1.75 Вт) в нагрузке (монитор, клавиатура и мышь подключены)
Поддерживаемые ОСRaspbian, Ubuntu, Debian, Fedora, Arch Linux, Gentoo, RISC OS, Android, Firefox OS, NetBSD, FreeBSD, Slackware, Tiny Core Linux

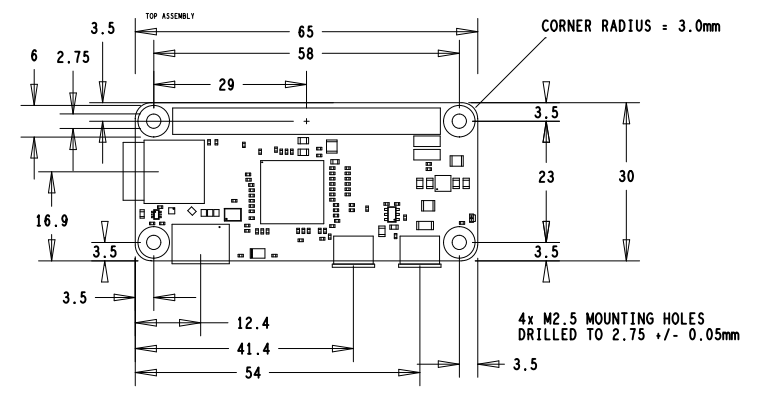

Размер67.6 мм x 30.0 мм x 5.0 мм
Вес9 г

[adinserter block=»2″]

Операционные системы

НазваниеВерсияЛогин/парольСсылкаЗапись на SD
Raspberry Pi Zero - супермаленький и ультра-дешевый компьютер, новейшая версия (v1.3) с разъемом камеры.NOOBSАвтономная и сетевая установкаpi/raspberryZip архив
Torrent
Инструкция по установке с помощью Etcher

Инструкция по установке с помощью Win32 Disk Imager
NOOBS LiteТолько сетевая установкаZip архив
Torrent
Raspberry Pi Zero - супермаленький и ультра-дешевый компьютер, новейшая версия (v1.3) с разъемом камеры.RASPBIANstretch с рабочим столомroot/Наберите в консоли команду sudo passwd root и введите пароль дважды.Zip архив
Torrent
RASPBIAN Litestretch минимальная, без рабочего столаroot/Наберите в консоли команду sudo passwd root и введите пароль дважды.Zip архив
Torrent
Raspberry Pi Zero - супермаленький и ультра-дешевый компьютер, новейшая версия (v1.3) с разъемом камеры.OSMC--osmc.tv
Raspberry Pi Zero - супермаленький и ультра-дешевый компьютер, новейшая версия (v1.3) с разъемом камеры.LibreELEC--libreelec.tv
Raspberry Pi Zero - супермаленький и ультра-дешевый компьютер, новейшая версия (v1.3) с разъемом камеры.PiNet--pinet.orgУстановка
Raspberry Pi Zero - супермаленький и ультра-дешевый компьютер, новейшая версия (v1.3) с разъемом камеры.DebianStretch для виртуальной машины на ПК-Zip архив
weather_station-raspberry-piWeather station Raspberry pi--raspberrypi.orgИнструкция по установке с помощью Etcher

Инструкция по установке с помощью Win32 Disk Imager
Raspberry Pi Zero - супермаленький и ультра-дешевый компьютер, новейшая версия (v1.3) с разъемом камеры.IchigoJam--ichigojam.github.io
Raspberry Pi Zero - супермаленький и ультра-дешевый компьютер, новейшая версия (v1.3) с разъемом камеры.Pi MusicBox--github.com
Raspberry Pi Zero - супермаленький и ультра-дешевый компьютер, новейшая версия (v1.3) с разъемом камеры.RetroPie--RetroPie
Raspberry Pi Zero - супермаленький и ультра-дешевый компьютер, новейшая версия (v1.3) с разъемом камеры.OpenELEC--openelec.tv
Инструкция по установке
Raspberry Pi Zero - супермаленький и ультра-дешевый компьютер, новейшая версия (v1.3) с разъемом камеры.RISC OS--riscosopen.orgИнструкция по установке с помощью Etcher

Инструкция по установке с помощью Win32 Disk Imager
Raspberry Pi Zero - супермаленький и ультра-дешевый компьютер, новейшая версия (v1.3) с разъемом камеры.HypriotOS-pirate/hypriothypriot.com

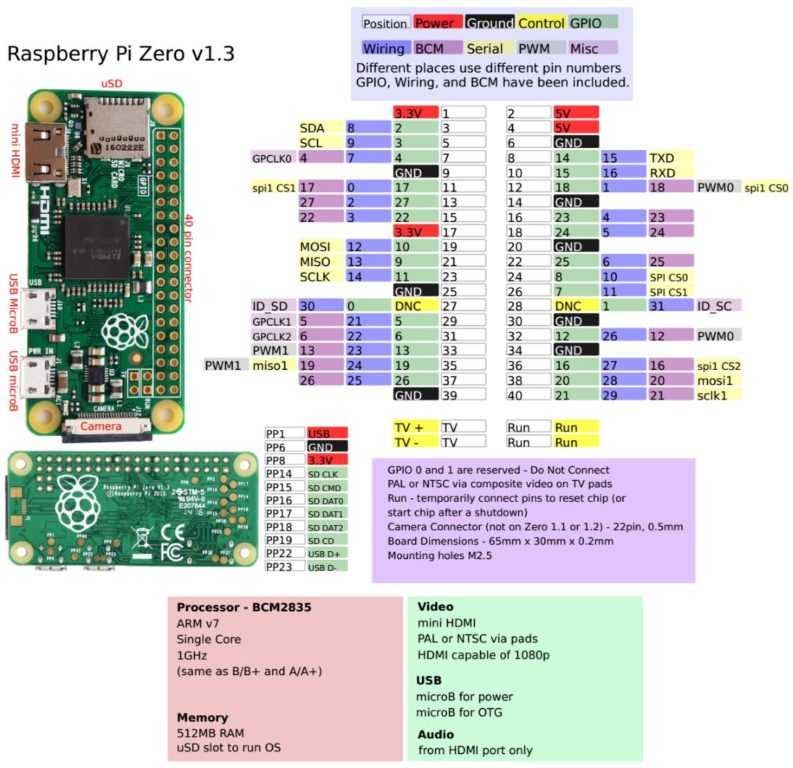

 GPIO

Raspberry Pi Zero - супермаленький и ультра-дешевый компьютер, новейшая версия (v1.3) с разъемом камеры.





Руководство пользователя, схемы и исходники
