Orange Pi PC 2— одноплатный усовершенствованный Orange Pi PC. Orange Pi PC 2 четырехъядерный компьютер с процессором Allwinner H5 на базе ядер ARM Cortex-A53 (FPU, 64KB I/D кэша для ядра и 512 Кб кэша L2) и графический процессор Mali-450 (поддержка OpenGL ES 2.0 / 1.1 / 1.1, OpenVG 1.1 и EGL). Реальная замена настольного ПК, комфортный веб-серфинг и просмотр видео H.265/HEVC 4K. Цена от производителя на Aliexpress около 20$.

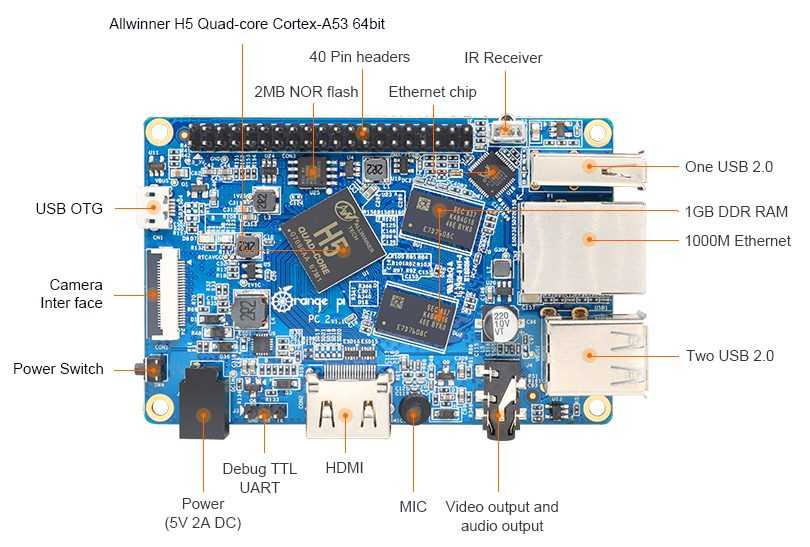

Оперативной памяти доступно 1Гб DDR3. Для хранения данных и операционной системы служит сменная карта microSD. Имеет встроенную память NOR Flash на 2 МБ, что позволит хранить в ней Uboot. Выход в сеть через LAN 10/100/1000 Mб/с, три полноразмерных порта USB 2.0 и один mini-USB с поддержкой OTG. Питание платы через USB-OTG не поддерживается. Естественно имеется ИК-приемник и микрофон, контактная площадка UART. Можно подключить монитор или телевизор через HDMI, а через CSI разъем камеру. Orange Pi PC 2 имеет программируемые контакты общего назначения GPIO (40 контактов).[adinserter block=»11″]

[adinserter block=»2″]

Основные характеристики

ПроцессорAllwinner H5 Quad-core 64-bit Cortex-A53 H.265/HEVC 4K
GPUMali450 поддерживает OpenGL ES 2.0/1.1/1.0, OpenVG 1.1, EGL
Оперативная память1 ГБ DDR3

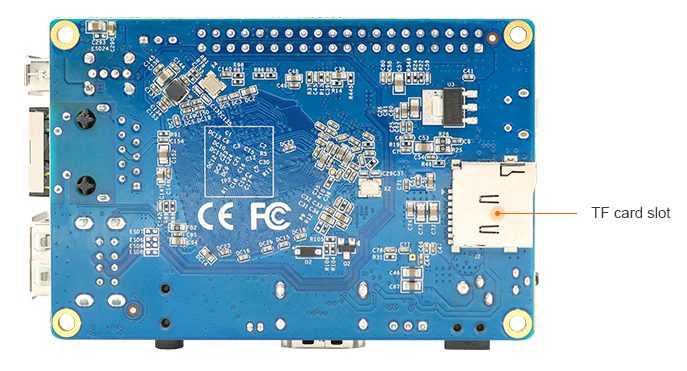

Поддерживаемые карты памяти10 class TF Card (Max 64GB)
Постоянная память16Mbit NOR Flash (MX25L1606E) (2 МБ)
Видео-входВ CSI входной разъем камеры:
Поддерживает CCIR656 протокола для NTSC и PAL
Поддерживает видео захвата решение до 1080P @ 30fps
Поддержка 8-битных YUV422 CMOS
Поддержка SM сенсора камеры
Видео-выходHDMI с поддержкой HDCP
Поддерживает HDMI CEC
Поддержка HDMI 30 функции
Аудио-выходЧерез HDMI, mini-jack (3,5 мм)
LAN10/100/1000Mbps Ethernet (Realtek RTL8211E)
USB 2.0 PortsUSB 2.0 х 3 штуки, USB 2.0 OTG х 1 штука
GPIOUART, Земля
Источник питания5 В 2 А (4.0 мм/1.7 мм), питание платы через OTG не поддерживается
СветодиодыИндикатор питания
Индикатор состояния
КнопкиКнопка питания
Другие разъёмыGPIO 40-пиновый совместимый с Raspberry Pi B+
ПрочееИК-порт, микрофон
Поддерживаемые ОСAndroid, Ubuntu, Debian, Armbian и другие
КнопкиКнопка питания
Размер85 мм на 55 мм
Вес70 г

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
Orange Pi PC2 - одноплатный мини ПК с процессором Allwinner H5 64bit и 1Гбит LAN Armbianroot/1234armbian.comИнструкция по установке
Orange Pi PC2 - одноплатный мини ПК с процессором Allwinner H5 64bit и 1Гбит LANDietPiroot/dietpidietpi.com (поддержка прекращена)Инструкция по установке
Orange Pi PC2 - одноплатный мини ПК с процессором Allwinner H5 64bit и 1Гбит LANAndroid2017-08-25-Mega
GoogleDrive
Cloud
Yadisk
Инструкция по установке
Android + gapps-GoogleDrive
Yadisk
Android 5.1 от stanislav_labs с PlayMarket и root-GoogleDrive
Yadisk
Cloud
Android-GoogleDrive
Cloud
Orange Pi PC2 - одноплатный мини ПК с процессором Allwinner H5 64bit и 1Гбит LANDebian desktop2017-05-12orangepi/orangepiMega
GoogleDrive
Cloud
Yadisk
Инструкция по установке с помощью Etcher
Инструкция по установке с помощью Win32 Disk Imager
Debian server2017-05-11orangepi/orangepiMega
GoogleDrive
Cloud
Yadisk
Orange Pi PC2 - одноплатный мини ПК с процессором Allwinner H5 64bit и 1Гбит LANUbuntu XFCE2017-05-12orangepi/orangepiMega
GoogleDrive
Cloud
Yadisk
Ubuntu server2016-11-25orangepi/orangepiMega
GoogleDrive
Cloud
Yadisk
Orange Pi PC2 - одноплатный мини ПК с процессором Allwinner H5 64bit и 1Гбит LANRaspbian desktop2017-06-15orangepi/orangepiMega
GoogleDrive
Cloud
Raspbian server2017-06-15orangepi/orangepiMega
GoogleDrive
Cloud
Orange Pi PC2 - одноплатный мини ПК с процессором Allwinner H5 64bit и 1Гбит LANArchLinux XFCEalarm/alarmGoogleDrive
Cloud
Yadisk
ArchLinux Serveralarm/alarmGoogleDrive
Cloud
Yadisk
Orange Pi PC2 - одноплатный мини ПК с процессором Allwinner H5 64bit и 1Гбит LANRetrOrangePi4.3RetrOrangepiИнструкция по установке

Руководство пользователя и схемы

Orange Pi PC2 - одноплатный мини ПК с процессором Allwinner H5 64bit и 1Гбит LAN
Orange Pi PC2 - одноплатный мини ПК с процессором Allwinner H5 64bit и 1Гбит LAN
Orange Pi PC2 - одноплатный мини ПК с процессором Allwinner H5 64bit и 1Гбит LAN
Orange Pi PC2 - одноплатный мини ПК с процессором Allwinner H5 64bit и 1Гбит LAN
