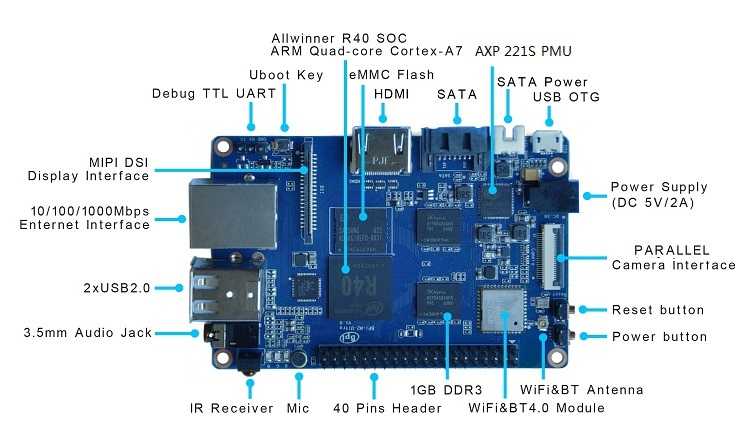

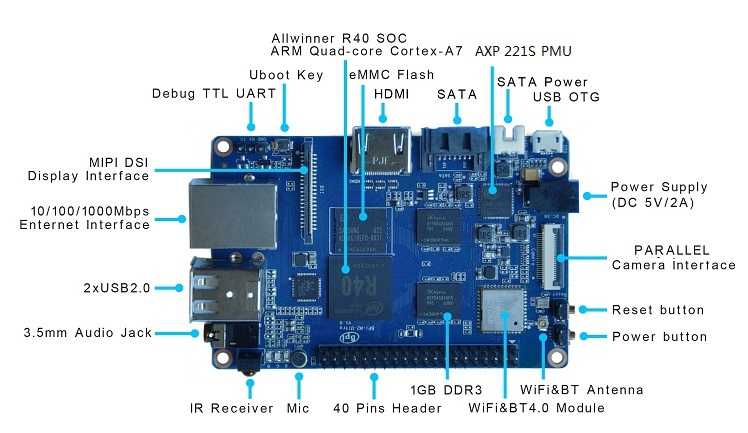

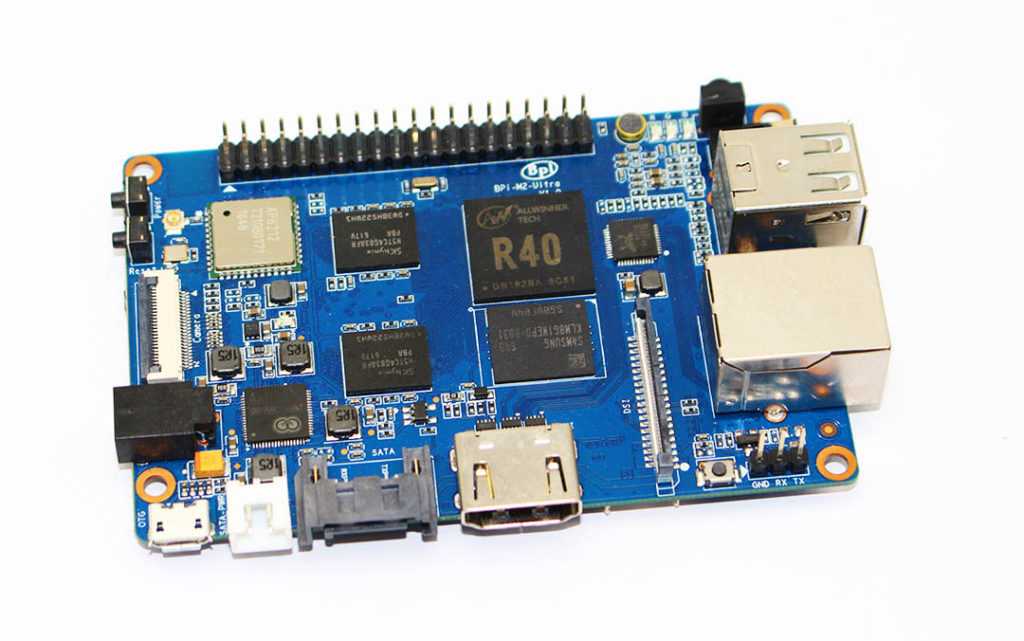

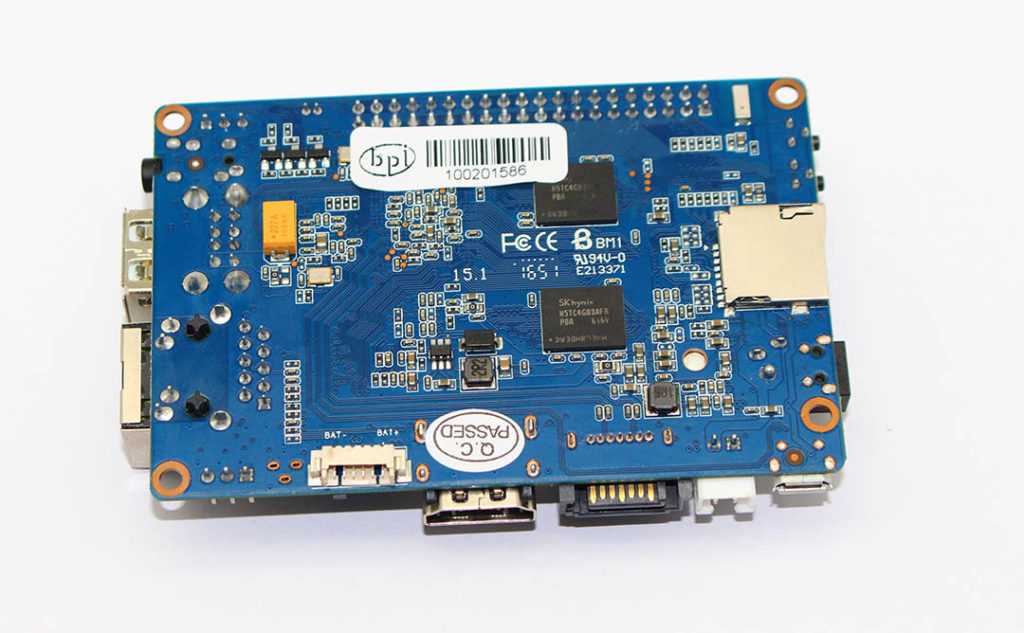

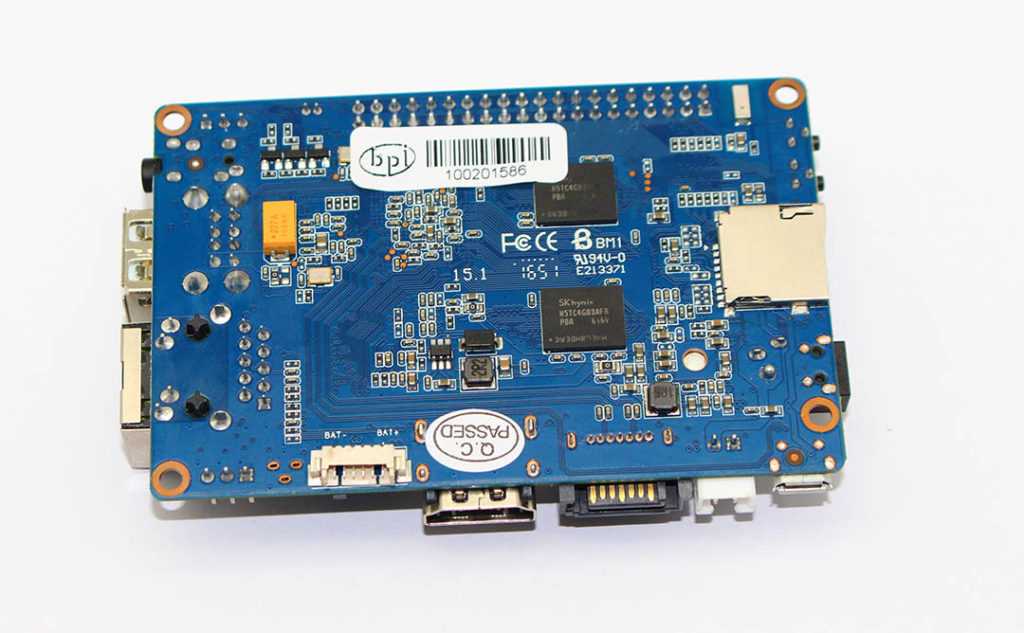

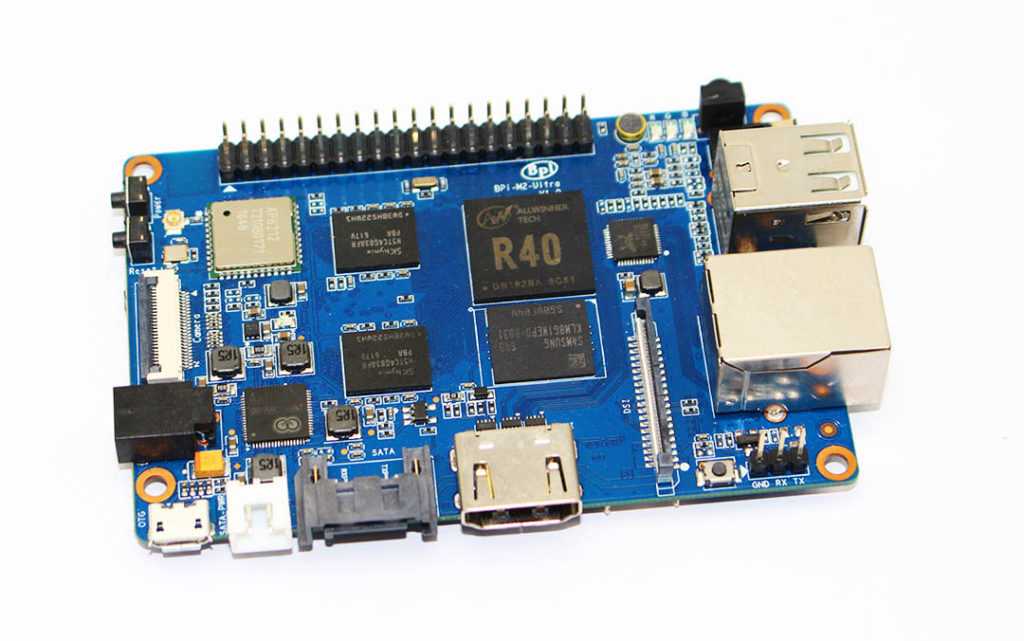

BPI M2 Ultra — четырехъядерный мини-одноплатный компьютер, построенный с использованием Allwinner R40 SoC. Он оснащен 2 ГБ оперативной памяти и 8 ГБ eMMC. Он также имеет встроенный WiFi и BT. BPI-M2 Ultra имеет 2 порта USB A 2.0, 1 порт USB OTG, 1 порт HDMI, 1 аудиоразъем, порт питания постоянного тока и порт SATA. Видеосистема использует двухъядерный Mali 400 MP2.  Содержит  контроллер заряда батареи и питания axp221s pmu (поддержка зарядки от USB, 2-полосный понижающий преобразователь, 5-канальный линейный регулятор, максимальный ток заряда: до 2,2 А, входное напряжение: 2,9 – 6,3 В).  Имеет CSI входной разъем камеры и MIPI DSI для LCD дисплея. Имеет программируемые контакты общего назначения GPIO (40 контактов). Питание платы 5В 2А. Есть дополнительно разъем для 3.7В батареи. Цена от  производителя на Aliexpress 52$  без учета стоимости доставки. Изделие имеет размеры 92 × 60 мм и весит 45 грамм.

[adinserter block=»2″]

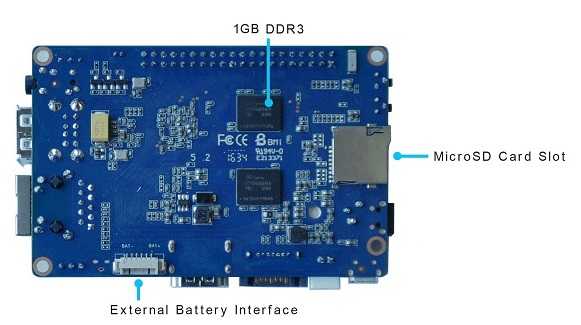

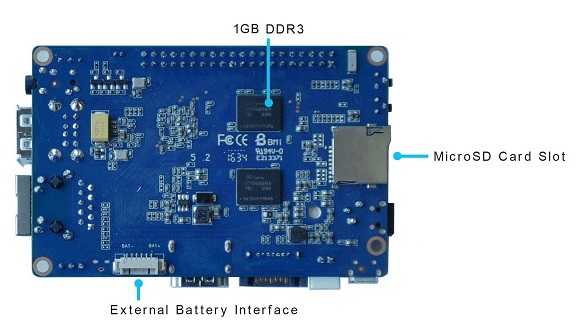

Основные характеристики

CPUquad-core cortex -A7 R40
GPUMALI-400 MP2 @ 500MHz
Memory2GB DDR3 SDRAM (shared with GPU)
Storage SupportMicroSD Card(up to 64GB)/eMMC(8GB onboard)
SATA
Onboard Network10/100/1000Mbps ethernet (Realtek RTL8211E/D)
WiFi802.11 b/g/n (AP6212)
BluetoothBT4.0 (AP6212)
Video InCSI connector that supports 8-bit YUV422 CMOS sensor CSI, CCIR656 protocol for NTSC and PAL, 5MP camera, 1080p video @30Hz
Video OutHDMI 1.4 1080P60
MIPI DSI for RAW LCD panels
Audio Out3.5 mm Jack and HDMI
Audio InOn board microphone
Power Source5V 2A DC port
USB Ports3x USB 2.0, USB OTG(Micro USB)
ButtonsReset button, Power button, U-boot button
GPIO40 Pins: GPIO, UART, I2C bus, I2S bus, SPI bus, PWN, +3.3v, +5v, ground
LEDPower status Led and RJ45 Led
IROnboard IR receiver
OSAndroid and Linux etc.OS
Dimensions92mm x 60mm
Weight45g

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
Banana Pi BPI M2 Ultra четырехъядерный мини-одноплатный компьютер на SoC Allwinner R40 с 2 Гб RAM и 8 Гб eMMCAndroid 6.0v1.0 HDMI-GoogleDriveИнструкция по установке
Banana Pi BPI M2 Ultra четырехъядерный мини-одноплатный компьютер на SoC Allwinner R40 с 2 Гб RAM и 8 Гб eMMCUbuntu MATE 16.04 mate3.10.108
2017-11-13
pi/root
bananapi
GoogleDriveИнструкция по установке
Banana Pi BPI M2 Ultra четырехъядерный мини-одноплатный компьютер на SoC Allwinner R40 с 2 Гб RAM и 8 Гб eMMCRaspbian Jiessie3.10.107
2017-08-24
pi/root
bananapi
GoogleDrive
3.10.65
2017-05-25
pi/root
bananapi
GoogleDrive
Raspbian Thin ClientRPiTC v3 1.12
2017-11-28
rpitc/bananapi
root/bananapi
GoogleDrive
Raspbian Stretch3.10.107
2017-08-25
pi/root
bananapi
GoogleDrive
Banana Pi BPI M2 Ultra четырехъядерный мини-одноплатный компьютер на SoC Allwinner R40 с 2 Гб RAM и 8 Гб eMMCDebian 9 Stretch3.10.107
2017-08-28
pi/root
bananapi
GoogleDrive
Debian 8Jiessie Lite
3.10.65
2016-11-29
pi/root
bananapi
GoogleDrive
Jiessie Lite Lcd
3.10.65
2016-11-29
pi/root
bananapi
GoogleDrive

Распиновка GPIO

Распиновка CSI Camera

CSI Pin NameDefault FunctionFunction2:GPIO
CN5-P01NC
CN5-P02GND
CN5-P03CSI0-SDAPI3
CN5-P04CSI0-AVDD
CN5-P05CSI0-SCKPI2
CN5-P06CSI0-ResetPI7
CN5-P07CSI0-VSYNCPE3
CN5-P08CSI0-PWDNPI6
CN5-P09CSI0-HSYNCPE2
CN5-P10CSI0-DVDD
CN5-P11CSI0-DOVDD
CN5-P12CSI0-D7PE11
CN5-P13CSI0-MCLKPE1
CN5-P14CSI0-D6PE10
CN5-P15GND
CN5-P16CSI0-D5PE9
CN5-P17CSI0-PCLKPE0
CN5-P18CSI0-D4PE8
CN5-P19CSI0-D0PE4
CN5-P20CSI0-D3PE7
CN5-P21CSI0-D1PE5
CN5-P22CSI0-D2PE6
CN5-P23GND
 CN5-P24CSI0-AFVCC

[adinserter block=»11″]

Распиновка MIPI DSI

DSI Pin NameDefault FunctionFunction2:GPIO
CN6-P01VCC-3V3
CN6-P02IPSOUT
CN6-P03VCC-3V3
CN6-P04IPSOUT
CN6-P05GND
CN6-P06IPSOUT
CN6-P07GND
CN6-P08IPSOUT
CN6-P09NC
CN6-P10GND
CN6-P11NC
CN6-P12DSI-D0N
CN6-P13NC
CN6-P14DSI-D0P
CN6-P15NC
CN6-P16GND
CN6-P17TWI0-SDAPB19
CN6-P18DSI-D1N
CN6-P19TWI0-SCKPB18
CN6-P20DSI-D1P
CN6-P21CTP-INTPI10
CN6-P22GND
CN6-P23CTP-RSTPI11
CN6-P24DSI-CKN
CN6-P25GND
CN6-P26DSI-CKP
CN6-P27LCD-BL-ENPH16
CN6-P28GND
CN6-P29LCD-RSTPH17
CN6-P30DSI-D2N
CN6-P31LCD-PWR-ENPH18
CN6-P32DSI-D2P
CN6-P33GND
CN6-P34GND
CN6-P35LCD-PWMPB2
CN6-P36DSI-D3N
CN6-P37GND
CN6-P38DSI-D3P
CN6-P39NC
CN6-P40GND

Руководство пользователя и схемы
