Orange Pi Prime — одноплатный 4х ядерный Allwinner H5 64bit с 2 Гб RAM и 1Гбит Ethernet

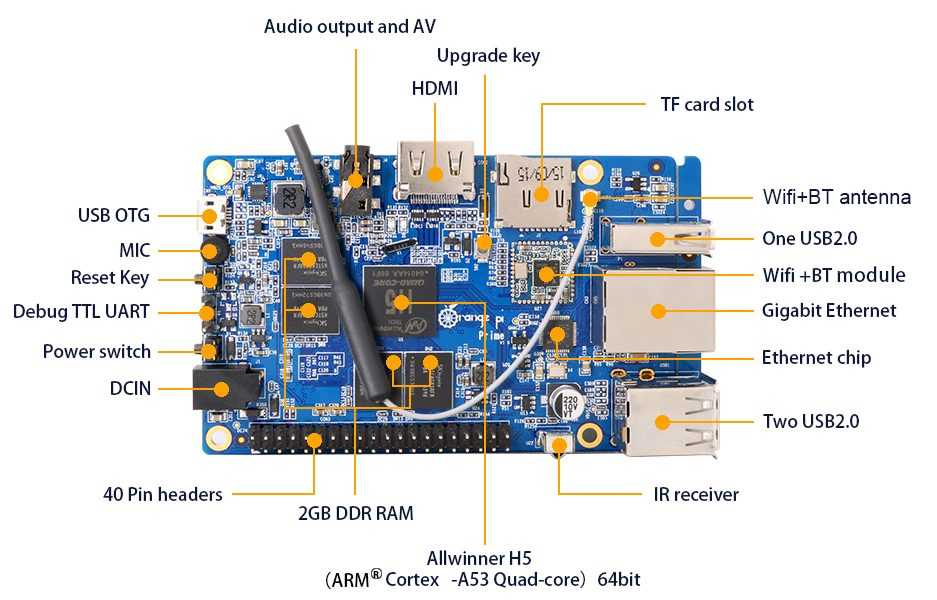

Orange Pi Prime - одноплатный 4х ядерный Allwinner H5 64bit с 2 Гб RAM и 1Гбит Ethernet Orange Pi Prime — одноплатный усовершенствованный  Orange Pi PC 2. Изменения: объем оперативной памяти DDR3 увеличился до 2 ГБ, добавлены беспроводные модули связи Wi-Fi 802.11 b/g/n и Bluetooth 4.0.

В основе процессор Allwinner H5 на базе 4х ядер ARM Cortex-A53 (FPU, 64KB I/D кэша для ядра и 512 Кб кэша L2) и графический процессор Mali-450 (поддержка OpenGL ES 2.0 / 1.1 / 1.1, OpenVG 1.1 и EGL).

Для записи системы и хранения данных имеется слот microSD поддержка карт емкостью до 64 Гб. На борту 3 USB 2.0 порта и один mini-USB с поддержкой OTG. Выход на монитор HDMI 1.4 с поддержкой CEC и композитный порт. Для выхода в интернет имеется Gigabit Ethernet.

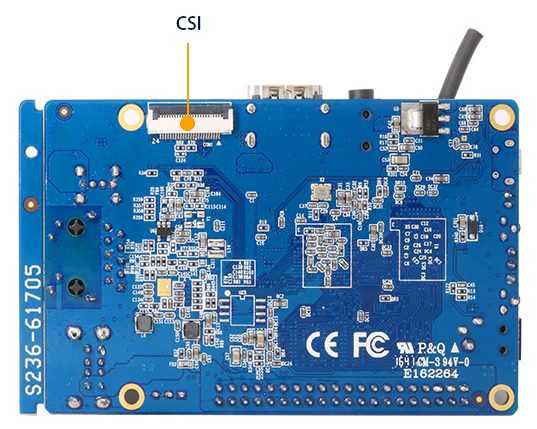

Разъём CSI (Camera Serial Interface — последовательный интерфейс камеры), который имеет достаточную скорость для передачи видеоданных в форматах до 1080p при 30 кадрах в секунду или 720p при 60 к/сек. Имеет программируемые контакты общего назначения GPIO (40 контактов). Питание платы 5 В 2 А (разъем 4.0 мм/1.7 мм), через OTG не поддерживается. Цена от  производителя на Aliexpress около 30$. Изделие имеет размеры 98 × 60 мм и весит 68 грамм.

Основные характеристики

ПроцессорAllwinner H5 Quad-core 64-bit Cortex-A53 H.265/HEVC 4K
GPUMali450 поддерживает OpenGL ES 2.0/1.1/1.0, OpenVG 1.1, EGL
Оперативная память2 ГБ DDR3
Поддерживаемые карты памяти10 class TF Card (Max 64GB)
Постоянная памятьNOR Flash (опционально)
Видео-входВ CSI входной разъем камеры:
Поддерживает CCIR656 протокола для NTSC и PAL
Поддерживает видео захвата решение до 1080P @ 30fps
Поддержка 8-битных YUV422 CMOS
Поддержка SM сенсора камеры
Видео-выходHDMI с поддержкой HDCP
Поддерживает HDMI CEC
Поддержка HDMI 30 функции
Аудио-выходЧерез HDMI, mini-jack (3,5 мм)
Wi-Fi+BluetoothRealtek RTL8723BS, 802.11 b/g/n + Bluetooth 4.0
LAN10/100/1000Mbps Ethernet (Realtek RTL8211E)
USB 2.0 PortsUSB 2.0 х 3 штуки, USB 2.0 OTG х 1 штука
GPIOUART, Земля
Источник питания5 В 2 А (4.0 мм/1.7 мм), питание платы через OTG не поддерживается
СветодиодыИндикатор питания
Индикатор состояния
КнопкиКнопка питания
Другие разъёмыGPIO 40-пиновый совместимый с Raspberry Pi B+
ПрочееИК-порт, микрофон
Поддерживаемые ОСAndroid, Ubuntu, Debian, Armbian и другие
КнопкиКнопка Питания и сброса
Размер98 мм на 60 мм
Вес68 г

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
Orange Pi Prime - одноплатный 4х ядерный Allwinner H5 64bit с 2 Гб RAM и 1Гбит EthernetAndroid2017-05-12-Mega
GoogleDrive
Инструкция по установке
Orange Pi Prime - одноплатный 4х ядерный Allwinner H5 64bit с 2 Гб RAM и 1Гбит Ethernet Armbianroot/1234armbian.comИнструкция по установке
Orange Pi Prime - одноплатный 4х ядерный Allwinner H5 64bit с 2 Гб RAM и 1Гбит EthernetDietPiroot/dietpidietpi.com (поддержка прекращена)Инструкция по установке
Orange Pi Prime - одноплатный 4х ядерный Allwinner H5 64bit с 2 Гб RAM и 1Гбит EthernetDebian desktop2017-05-12orangepi/orangepiMega
GoogleDrive
Инструкция по установке с помощью Etcher
Инструкция по установке с помощью Win32 Disk Imager
Debian server2017-05-12orangepi/orangepiMega
GoogleDrive
Orange Pi Prime - одноплатный 4х ядерный Allwinner H5 64bit с 2 Гб RAM и 1Гбит EthernetUbuntu XFCE2017-05-12orangepi/orangepiMega
GoogleDrive
Orange Pi Prime - одноплатный 4х ядерный Allwinner H5 64bit с 2 Гб RAM и 1Гбит EthernetArch Linux2017-03-30alarm/alarmMega
GoogleDrive

Руководство пользователя и схемы

Orange Pi Prime - одноплатный 4х ядерный Allwinner H5 64bit с 2 Гб RAM и 1Гбит Ethernet
Orange Pi Prime - одноплатный 4х ядерный Allwinner H5 64bit с 2 Гб RAM и 1Гбит Ethernet
Orange Pi Prime - одноплатный 4х ядерный Allwinner H5 64bit с 2 Гб RAM и 1Гбит Ethernet
