NanoPi NEO Air — одноплатный компьютер размером всего 4 см с Wi-Fi на базе Allwinner H3

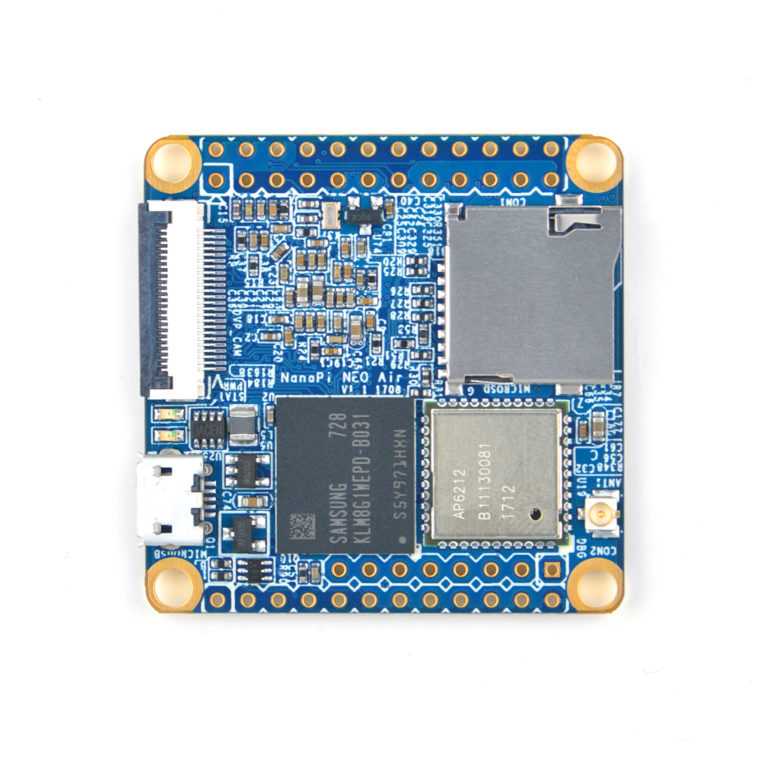

NanoPi NEO Air - одноплатный компьютер размером всего 4 см с Wi-Fi на базе Allwinner H3 NanoPi NEO Air — одноплатный компьютер с SoC Allwinner H3, разработанная и выпущенная компанией FriendlyARM, модификация NanoPi NEO  путем замены порта Ethernet на WiFi: 802.11b/g/n c Bluetooth: 4.0. А USB порт сменили входом DVP-камеры: с 24-контактным гнездом FPC. Размер всего 40 x 40 мм. Оперативной памяти 512 Мб. Работает с Ubuntu, Debian и т. д.

Питание подается через порт MicroUSB DC 5V/2A. Также ещё на этой небольшой плате размещен  USB-OTG, встроенный последовательный порт отладки и 36-контактный GPIO. Купить можно  примерно за 38$ на Aliexpress . Для хранения данных служит сменная карта microSD. Имеются платы расширения с дополнительными разъёмами.

Основные характеристики

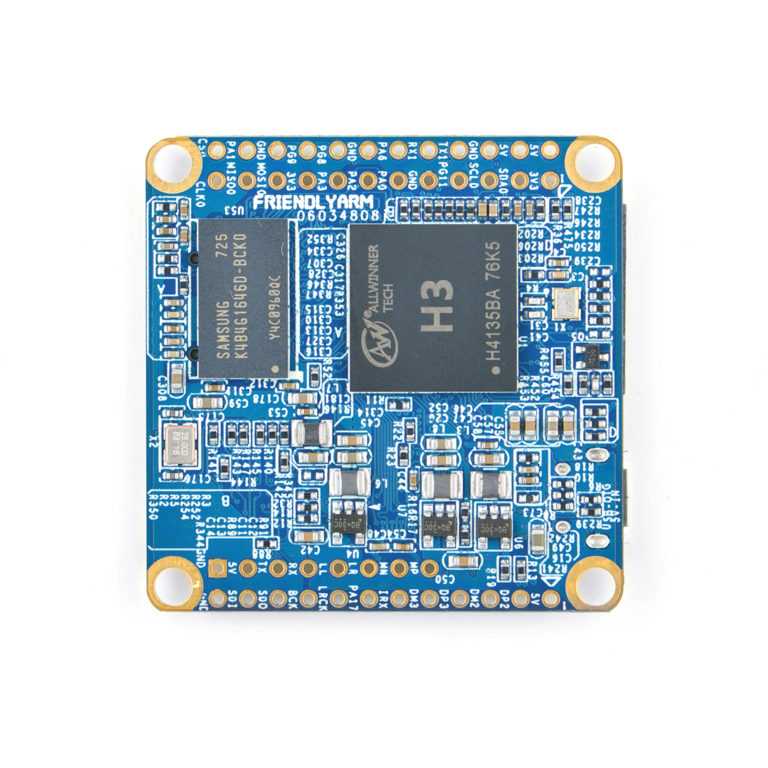

ПроцессорAllwinner H3, четырехъядерный процессор Cortex-A7 до 1,2 ГГц
GPUMali400MP2 GPU @600MHz, поддержка OpenGL ES 2.0
Оперативная память512МВ  DDR3
Поддерживаемые карты памяти10 class TF Card (Max64GB)
eMMC8 Гб встроенной памяти
Wi-Fi + BT802.11b/g/n, Bluetooth 4.0 dual mode
USB 2.0 Portsчерез 2,54 мм pin x 2
Вход камерыDVP Camera: 0.5 мм 24 pin FPC
GPIOpin 2,54 мм 36pin, включает UART,SPI,I2C,GPIO
pin 2,54 мм 12pin, включает USBx2,IR,SPDIF,I2S
Источник питанияUSB OTG поддерживает питание
Отладочный последовательный порт4Pin, 2.54 mm
Поддерживаемые ОСUbuntu, Debian и Android

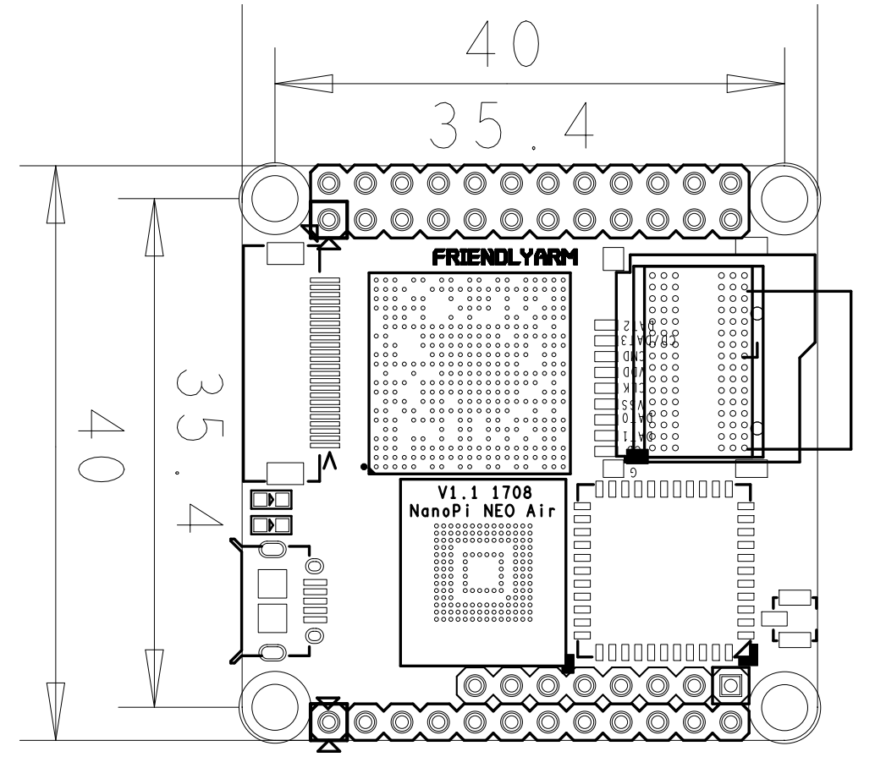

Размер40 мм на 40 мм
Вес7.5 г (без гребенки)

[adinserter block=»2″]

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
NanoPi NEO Air - одноплатный компьютер размером всего 4 см с Wi-Fi на базе Allwinner H3 Armbianroot/1234armbian.comИнструкция по установке
NanoPi NEO Air - одноплатный компьютер размером всего 4 см с Wi-Fi на базе Allwinner H3DietPiroot/dietpidietpi.comИнструкция по установке
NanoPi NEO Air - одноплатный компьютер размером всего 4 см с Wi-Fi на базе Allwinner H3H3Droid1.3.2-Cloud
h3droid.com
Инструкция по установке
NanoPi NEO Air - одноплатный компьютер размером всего 4 см с Wi-Fi на базе Allwinner H3Debian NAS jessie 4.11.24.11.2root/faGoogleDrive
Cloud
Инструкция по установке с помощью Etcher
Инструкция по установке с помощью Win32 Disk Imager
NanoPi NEO Air - одноплатный компьютер размером всего 4 см с Wi-Fi на базе Allwinner H3Ubuntu Core 4.14 Xenial4.14root/faGoogleDrive
Ubuntu Core 3.4.39 Xenial3.4.39root/faGoogleDrive
Ubuntu oled 4.11.2 Xenial4.11.2root/faGoogleDrive
NanoPi NEO Air - одноплатный компьютер размером всего 4 см с Wi-Fi на базе Allwinner H3Eflasher3.4root/faGoogleDrive
4.14root/faGoogleDrive

Платы расширения

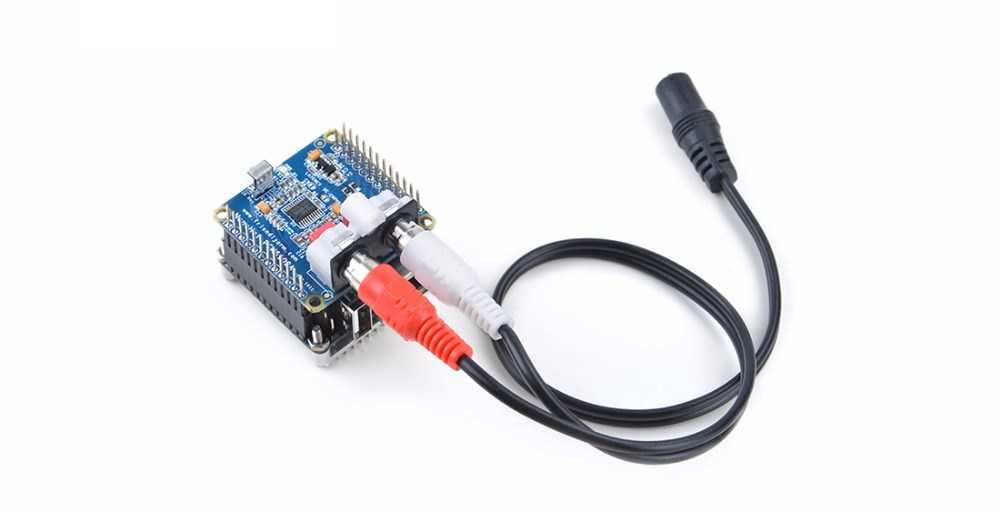

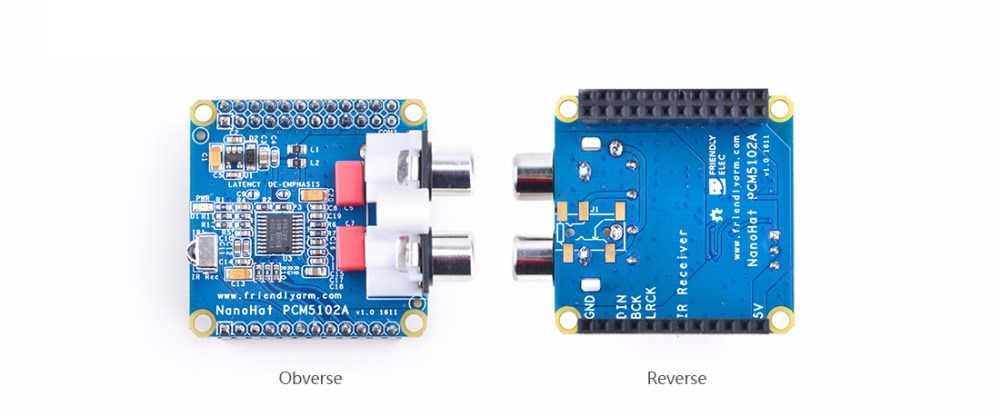

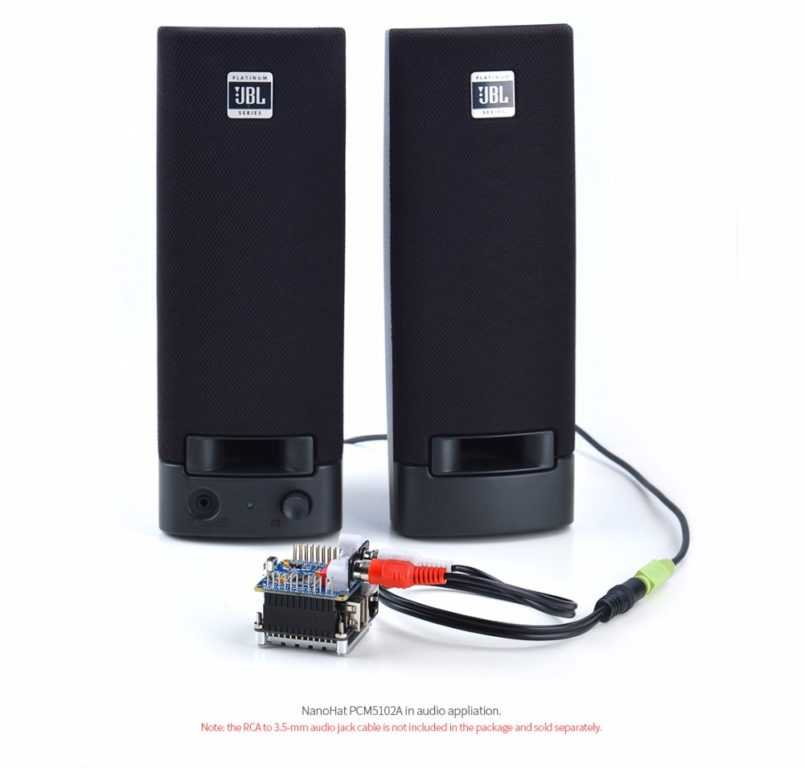

32 бит ЦАП с низким уровнем шума

Плата расширения ЦАП на Aliexpress

  • Ультра-низкий шум
  • 6-бит, 24-бит и 32-бит
  • Выбор формата аудио: I2S(Low)/Left-justified
  • Частота дискретизации: 384 кГц, разрешение: 32-бит
  • На борту инфракрасный приемник
  • Размер печатной платы (мм): 40×40

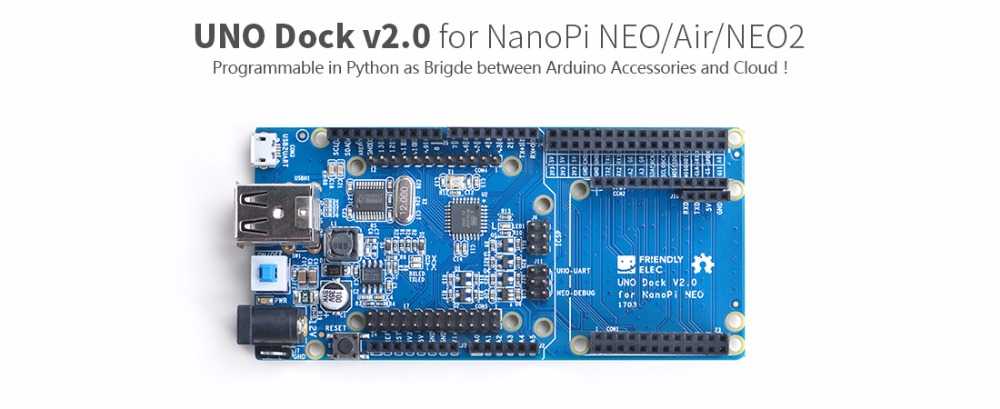

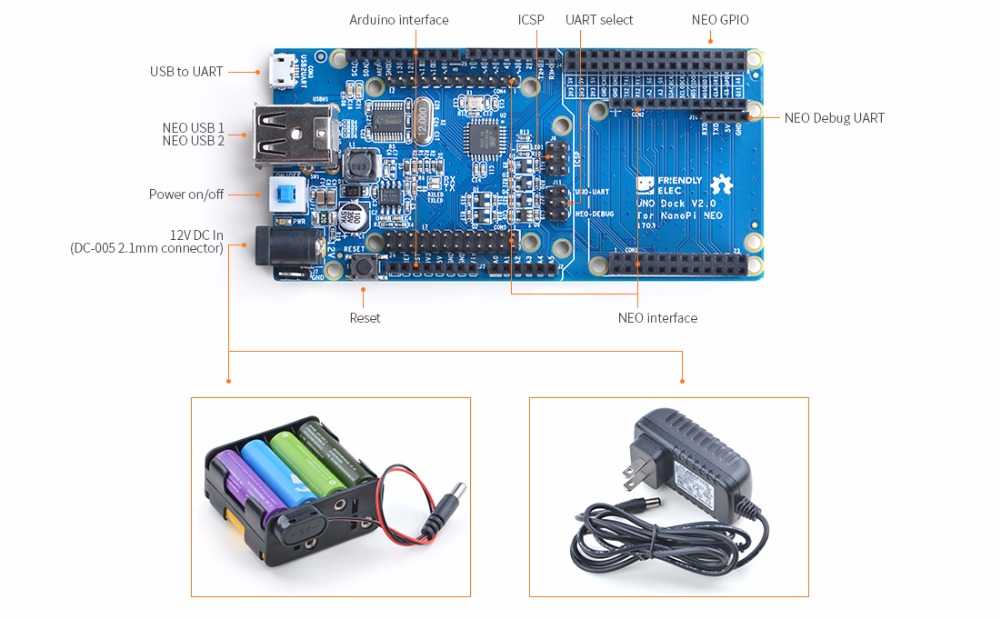

UNO док V2.0

  • Arduino совместимый
  • 12 В вход питания на 5 В/2A выход
  • Встроенный USB в последовательный порт (может быть установлен как последовательный порт Arduino или nanopi Neo/air/neol-2s порт отладки с перемычкой)
  • Поддержка bakebit модулей
  • 2 X USB Host
  • Размер печатной платы: 110.2×53.3 мм

Плата расширения UNO dock на Aliexpress

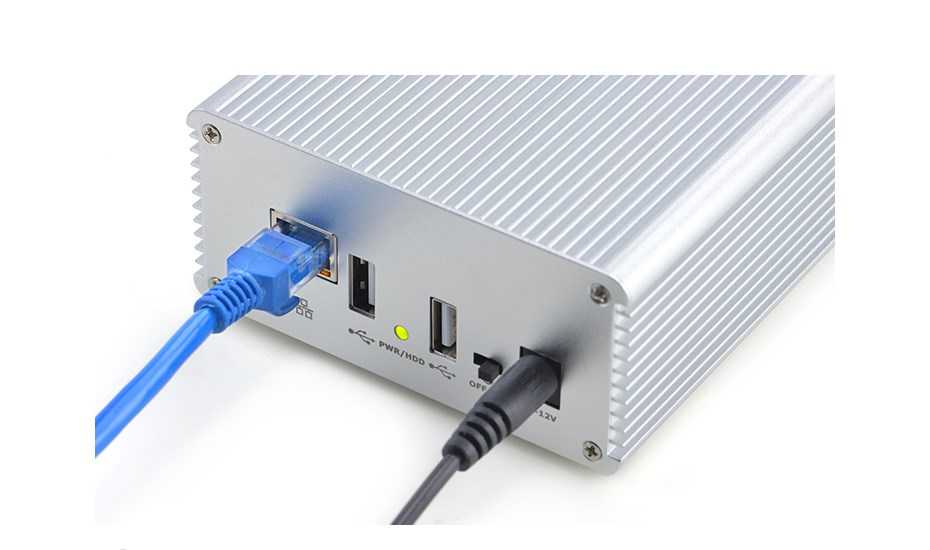

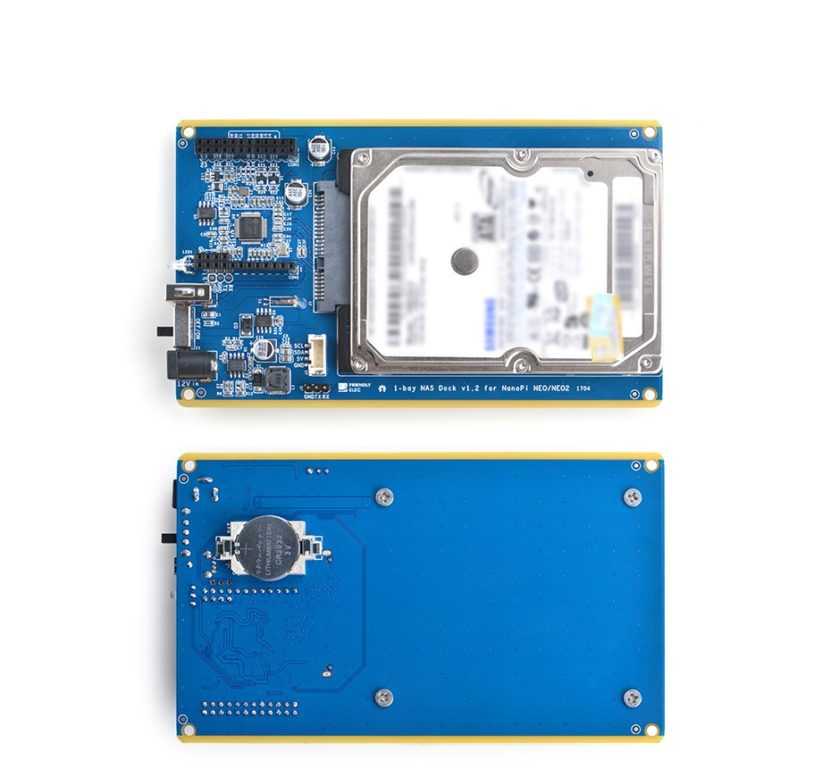

NAS Dock

  • Чип JMS567
  • 2.5 SATA
  • 1 USB Host
  • Питание 12В, конвертер питания TPS54331
  • Встроенный RTC чип с питанием от батарейки CR2032
  • Готовая ОС с OpenMediaVault
  • Купить на Aliexpress

[adinserter block=»2″]

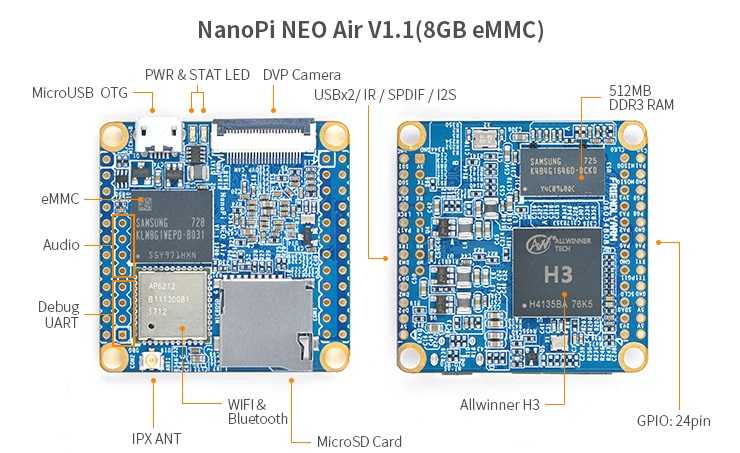

GPIO

NanoPi NEO Air - одноплатный компьютер размером всего 4 см с Wi-Fi на базе Allwinner H3

Руководство пользователя и схемы

NanoPi NEO Air - одноплатный компьютер размером всего 4 см с Wi-Fi на базе Allwinner H3
NanoPi NEO Air - одноплатный компьютер размером всего 4 см с Wi-Fi на базе Allwinner H3

Исходники

NanoPi NEO Air - одноплатный компьютер размером всего 4 см с Wi-Fi на базе Allwinner H3

Видео
