Raspberry Pi Zero W- супермаленький компьютер семейства малиновых с Wi-Fi и BT

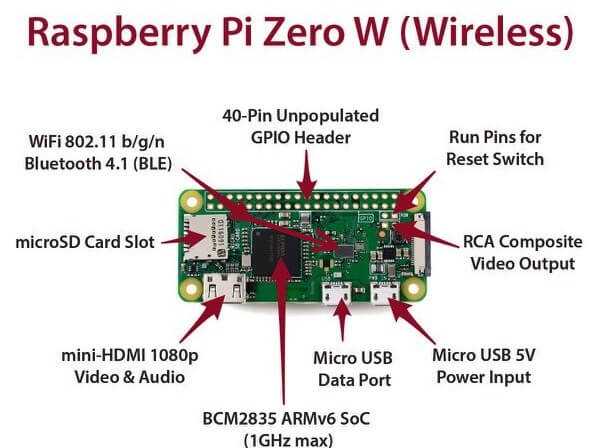

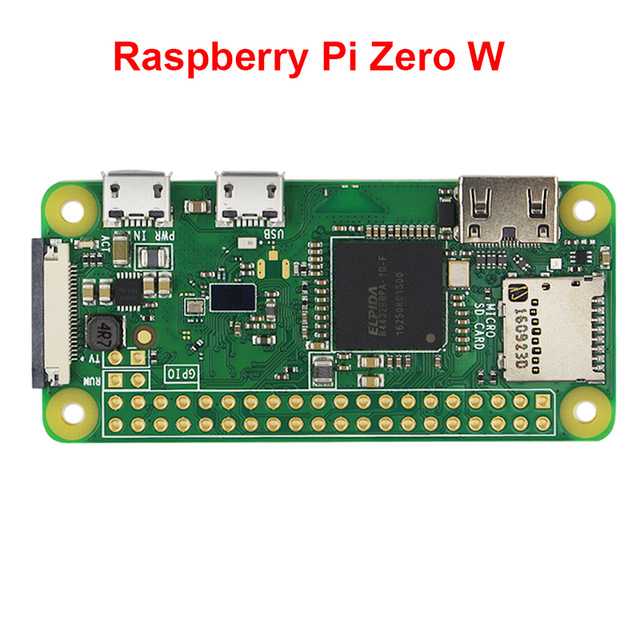

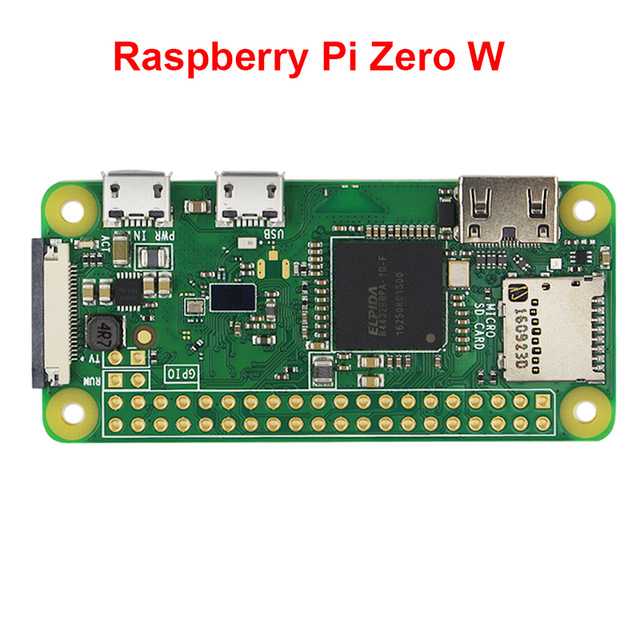

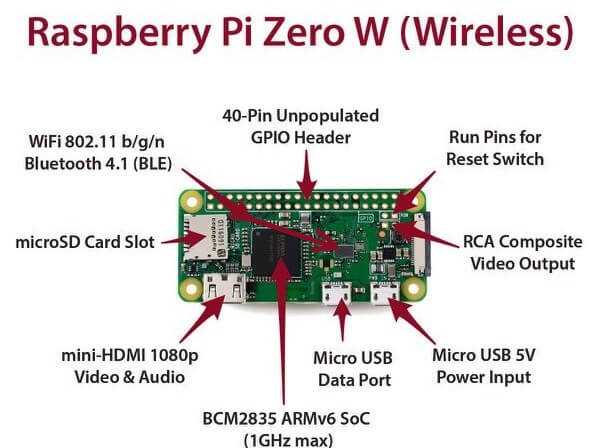

Raspberry Pi Zero W- супермаленький компьютер семейства малиновых с Wi-Fi и BTRaspberry Pi Zero W — расширяет семейство нулевых Pi Zero. Pi Zero W, обладает всеми функциональными возможностями оригинального Pi Zero, но поставляется с добавлением WiFi и Bluetooth. Купить на Aliexpress.

Как и в случае с Raspberry PI 3, Zero W предлагает как беспроводную локальную сеть 802.11n, так и Bluetooth 4.0. Это освобождает многие из соединений, которые были бы сделаны через USB, например, WiFi-свисток и USB-клавиатуру и мышь.

В отличие от предыдущих моделей малины Pi, которые используют стандартный разъем HDMI, Zero W использует мини-разъем HDMI для экономии места. Для подключения Zero к монитору или телевизору, необходим будет miniHDMI к HDMI адаптер или кабель.

У малины Pi 3 и других моделей традиционно было 2-4 стандартных USB-разъема, которые позволяли подключать всевозможные устройства, включая мышь, клавиатуру и WiFi-свистки. Опять же, чтобы сэкономить место, Zero W выбрал подключение USB On-the-Go (OTG). Pi Zero W использует ту же самую Broadcom IC, которая оснащала оригинальные модели Raspberry Pi A и A +. Эта IC подключается непосредственно к USB-порту, что позволяет использовать функциональность OTG, в отличие от моделей Pi B, B +, 2 и 3, которые используют встроенный USB-концентратор для обеспечения нескольких USB-соединений. Для подключения устройства со стандартным USB-соединением вам понадобится кабель USB OTG.

Для использования с другими стандартными USB-устройствами рекомендуется использовать USB-концентратор с питанием. Беспроводные комбинации клавиатуры и мыши лучше всего работают, поскольку у них есть один USB-свисток для обоих устройств.

[perfectpullquote align=»full» bordertop=»false» cite=»» link=»» color=»#ff0000» class=»» size=»»]Как и другие Pi платы, питание обеспечивается через разъем microUSB. Напряжение , подаваемое к источнику USB должен находиться в диапазоне 5-5.25V .[/perfectpullquote]

[adinserter block=»2″]

Raspberry Pi Zero V1.3 + и все Zero W имеют встроенный разъем камеры. И можно использовать для присоединения модуль камеры малины Pi . Однако разъем 22pin 0.5mm отличается от стандартного Pi. Вам понадобится другой кабель для подключения камеры к Pi Zero W.

Как и у всех других моделей Raspberry Pi, есть GPIO. Если необходимо использовать GPIO, необходимо припаять пин гребенку к нему.

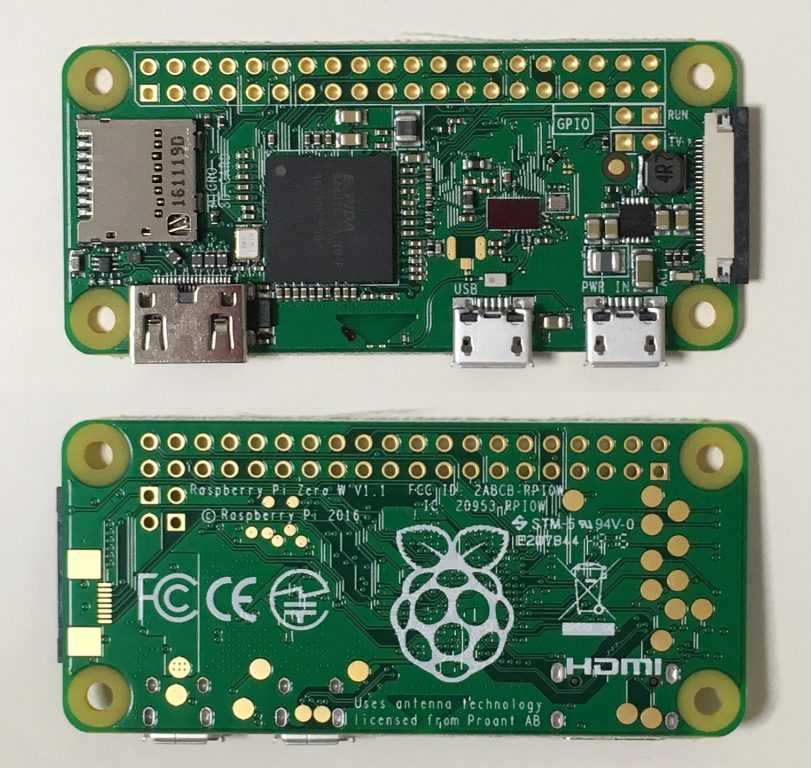

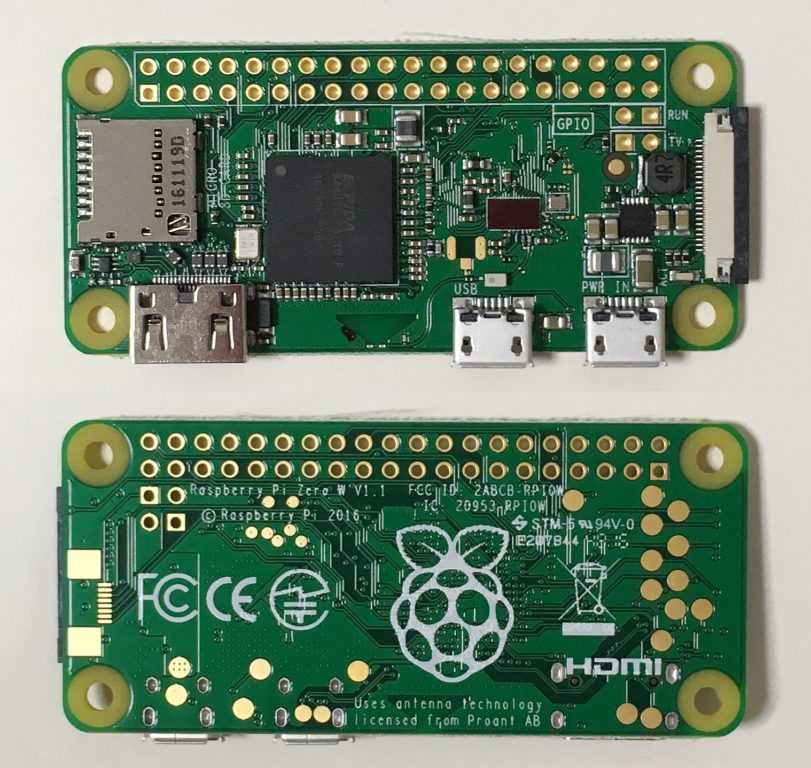

На плате можно заметить два набора не распаянных пинов, обозначенных как TV и Run.

  • TV позволяет подключать разъем RCA к плате, и не использовать выход HDMI.
  • Штыри Run подключаются к выводу сброса микросхемы и либо выключат плату, либо включат ее обратно после ее выключения. Подключение кнопки здесь — хороший способ управлением питания вашей платы.

[adinserter block=»11″]

Основные характеристики Raspberry Pi Zero W

Процессор32-битный 1-ядерный ARMv6Z ARM1176JZF-S с тактовой частотой 1 ГГц
GPUДвухъядерный GPU VideoCore IV® с тактовой частотой 250 МГц
Оперативная память512 МБ SDRAM LPDDR2 400 МГц
Поддерживаемые карты памяти10 class TF Card (Max64GB)
Wi-Fi/BluetoothWi-Fi 802.11n и Bluetooth 4.1
Видео выходHDMI через разъём mini HDMI (1080p60)
композитный видеовыход (CVBS видео, PAL и NTSC) двухконтактный TV разъем на плате
АудиоВход через I²S
Выход HDMI
Камераподключения камеры по интерфейсу MIPI CSI
USB 2.0 Ports1 порт Micro-USB 2.0 напрямую от BCM2835
GPIO40 pin ввода-вывода общего назначения (GPIO), UART (Serial), I²S, I2C/TWI, SPI с селектором между двумя устройствами; пины питания: 3,3 В, 5 В и земля.
Источник питания5 В, 2.5 А через порт micro-USB или GPIO
Энергопотребление100 мА (0.5 Вт) в режиме ожидания, 350 мА (1.75 Вт) в нагрузке (монитор, клавиатура и мышь подключены)
Поддерживаемые ОСRaspbian, Ubuntu, Debian, Fedora, Arch Linux, Gentoo, RISC OS, Android, Firefox OS, NetBSD, FreeBSD, Slackware, Tiny Core Linux
Размер67.6 мм x 30.0 мм x 5.0 мм
Вес9 г

[adinserter block=»2″]

Операционные системы Raspberry Pi Zero W

НазваниеВерсияЛогин/парольСсылкаЗапись на SD
Raspberry Pi Zero W- супермаленький компьютер семейства малиновых с Wi-Fi и BTNOOBSАвтономная и сетевая установкаpi/raspberryZip архив
Torrent
Инструкция по установке с помощью Etcher

Инструкция по установке с помощью Win32 Disk Imager
NOOBS LiteТолько сетевая установкаZip архив
Torrent
Raspberry Pi Zero W- супермаленький компьютер семейства малиновых с Wi-Fi и BTRASPBIANstretch с рабочим столомroot/Наберите в консоли команду sudo passwd root и введите пароль дважды.Zip архив
Torrent
RASPBIAN Litestretch минимальная, без рабочего столаroot/Наберите в консоли команду sudo passwd root и введите пароль дважды.Zip архив
Torrent
Raspberry Pi Zero W- супермаленький компьютер семейства малиновых с Wi-Fi и BTOSMC--osmc.tv
Raspberry Pi Zero W- супермаленький компьютер семейства малиновых с Wi-Fi и BTLibreELEC--libreelec.tv
Raspberry Pi Zero W- супермаленький компьютер семейства малиновых с Wi-Fi и BTPiNet--pinet.orgУстановка
Raspberry Pi Zero W- супермаленький компьютер семейства малиновых с Wi-Fi и BTDebianStretch для виртуальной машины на ПК-Zip архив
weather_station-raspberry-piWeather station Raspberry pi--raspberrypi.orgИнструкция по установке с помощью Etcher

Инструкция по установке с помощью Win32 Disk Imager
Raspberry Pi Zero W- супермаленький компьютер семейства малиновых с Wi-Fi и BTIchigoJam--ichigojam.github.io
Raspberry Pi Zero W- супермаленький компьютер семейства малиновых с Wi-Fi и BTPi MusicBox--github.com
Raspberry Pi Zero W- супермаленький компьютер семейства малиновых с Wi-Fi и BTRetroPie--RetroPie
Raspberry Pi Zero W- супермаленький компьютер семейства малиновых с Wi-Fi и BTOpenELEC--openelec.tv
Инструкция по установке
Raspberry Pi Zero W- супермаленький компьютер семейства малиновых с Wi-Fi и BTRISC OS--riscosopen.orgИнструкция по установке с помощью Etcher

Инструкция по установке с помощью Win32 Disk Imager
Raspberry Pi Zero W- супермаленький компьютер семейства малиновых с Wi-Fi и BTHypriotOS-pirate/hypriothypriot.com

 GPIO Raspberry Pi Zero W

Raspberry Pi Zero W- супермаленький компьютер семейства малиновых с Wi-Fi и BT

Raspberry Pi Zero W- супермаленький компьютер семейства малиновых с Wi-Fi и BT



Руководство пользователя, схемы и исходники Raspberry Pi Zero W
