NanoPi Duo — одноплатный компьютер размером в две монеты с SoC от Allwinner H2+

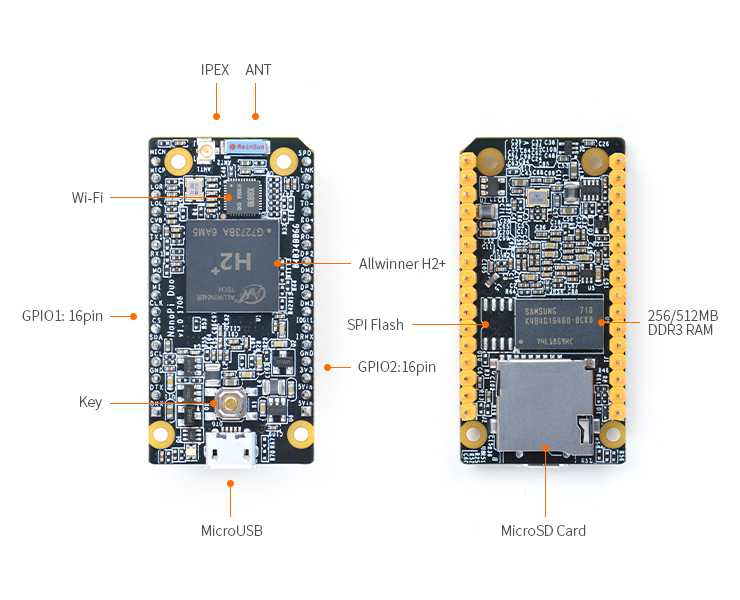

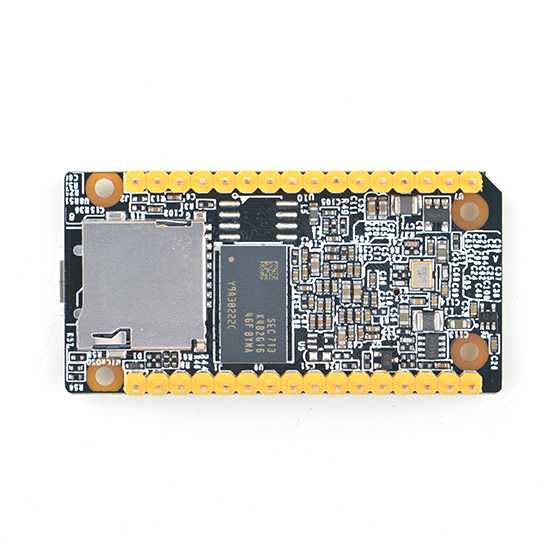

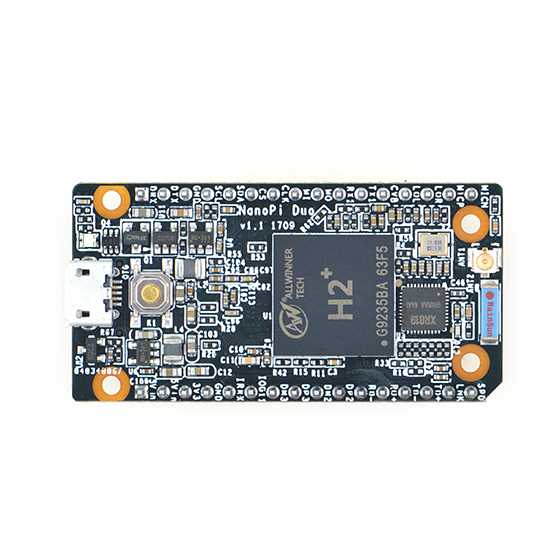

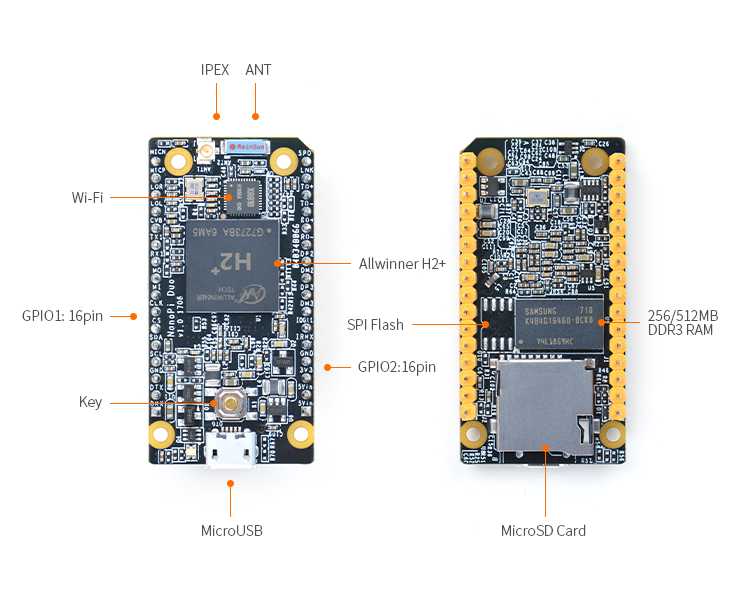

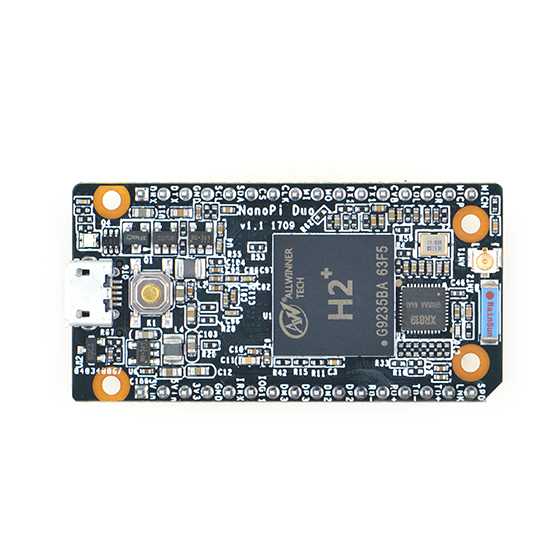

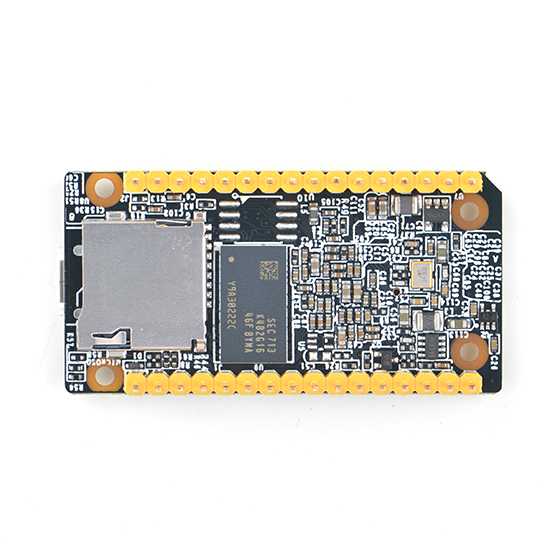

NanoPi Duo - одноплатный компьютер размером в две монеты с SoC от Allwinner H2+NanoPi Duo — разработан компанией FriendlyElec для производителей, любителей и профессионалов. Он маленький, всего 50 х 25,4 мм. Использует Cortex-A7 H2 + SoC от Allwinner. Имеет 256M или 512M DDR3 RAM и встроенный модуль WiFi. Имеет готовый к использованию образ операционной системы UbuntuCore.

На такой небольшой плате доступны интерфейсы, такие как Ethernet, USB, SPI, UART, I2C, PWM, IR и аудио. Он питается от порта MicroUSB и загружает ОС с карты MicroSD.

Популярные библиотеки и утилиты: WiringPi, RPi.GPIO и Python портируются в систему NanoPi Duo, и все они с открытым исходным кодом. NanoPi Duo идеально подходит для использования в различных приложениях IoT с легким весом.  Приобрести можно на Aliexpress.

[adinserter block=»11″]

Основные характеристики

ПроцессорAllwinner H2 +, четырехъядерный процессор Cortex-A7
GPUMali400MP2 GPU @600MHz, Supports OpenGL ES 2.0
Оперативная память256МВ / 512МВ  DDR3
Поддерживаемые карты памяти10 class TF Card ( Max64GB)
Сетевая карта100М/10М Ethernet RJ45
Wi-FiXR819,IEEE 802.11 b/g/n
USB 2.0 Ports2,54 мм pin x 2
GPIOpin 2,54 мм 16pin x 2, включает UART, SPI, I2C, IO и т.д.
Источник питанияUSB OTG поддерживает питание
Отладочный последовательный портчерез гребенку pin 2,54 мм 16pin x 2
Аудиовход\выходчерез гребенку pin 2,54 мм 16pin x 2
ВидеовыходCVBS
Поддерживаемые ОСU-boot, Linux Kernel 4.11.2 (mainline), Ubuntu 16.04.2 LTS (Xenial)

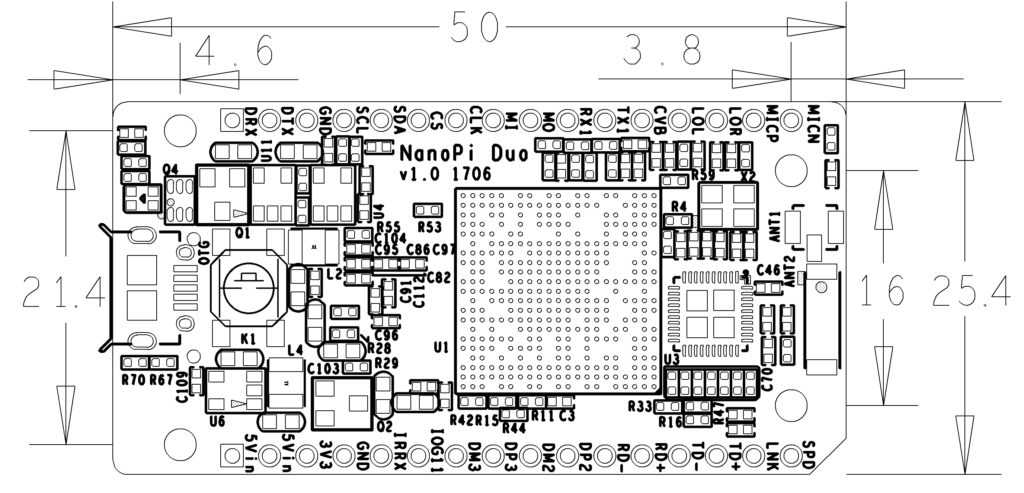

Размер25,4 x 50 мм
Источник питанияDC 5V / 2A
Вес7.76 г.

[adinserter block=»2″]

Операционные системы

Платы расширения

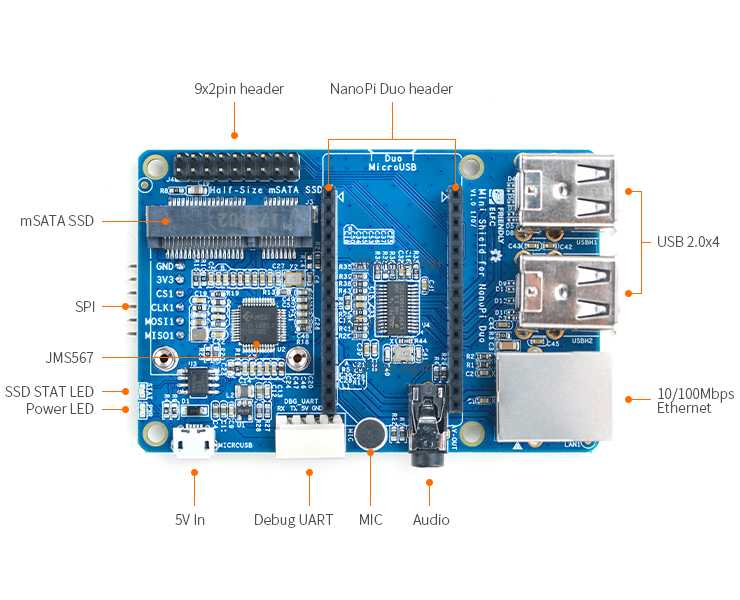

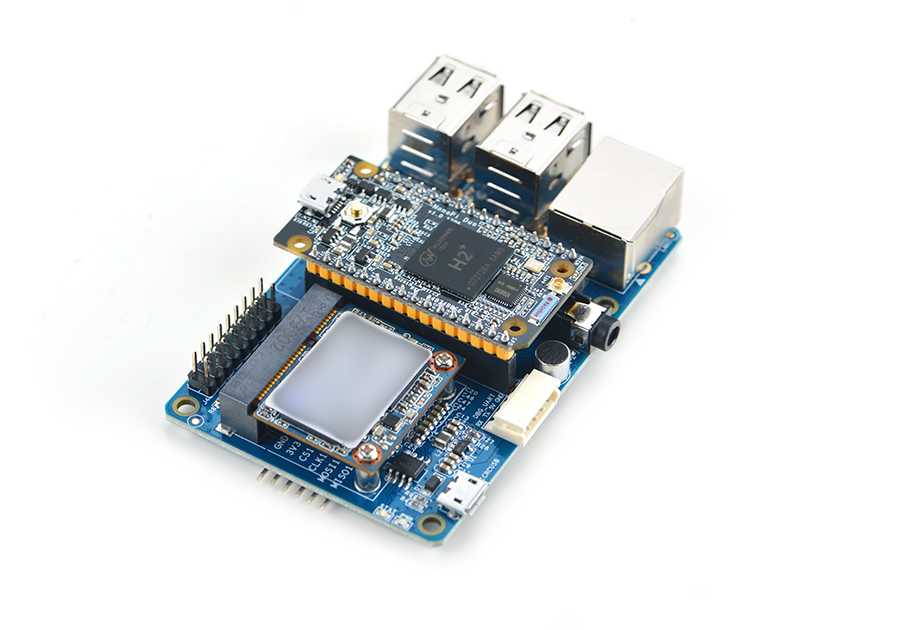

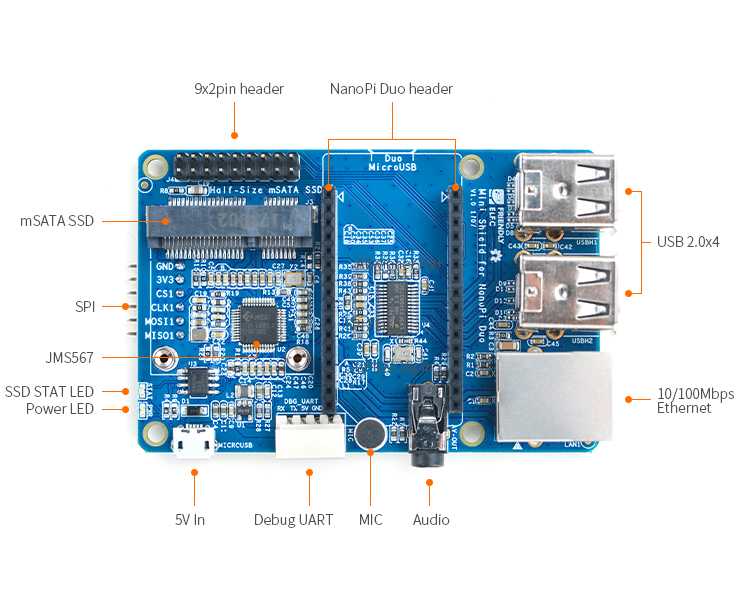

Mini Shield для NanoPi Duo

Специальная плата для NanoPi Duo. Приобрести можно на Aliexpress.

Характеристики:

  • Встроенный чип JMS567 USB для SATA IC и интерфейс mSATA.
  • Встроенный FE1.1s, который расширяет четыре порта USB Host.
  • Последовательный порт и порт Ethernet.
  • Встроенный микрофон и 3,5-мм аудиоразъем.
  • Имеет 2×9 Pin, который расширяет контакты IO NanoPi Duo.
  • На обратной стороне имеется 6-контактный SPI-разъём.
  • Размеры монтажных отверстий этой платы точно такие же, как у Raspberry Pi, поэтому он вполне может вписаться в корпус малины.
  • Размер печатной платы (мм): 85 x 56

GPIO

NanoPi Duo - одноплатный компьютер размером в две монеты с SoC от Allwinner H2+

Руководство пользователя, схемы и исходники

NanoPi Duo - одноплатный компьютер размером в две монеты с SoC от Allwinner H2+
NanoPi Duo - одноплатный компьютер размером в две монеты с SoC от Allwinner H2+
NanoPi Duo - одноплатный компьютер размером в две монеты с SoC от Allwinner H2+

Видео

https://www.youtube.com/watch?v=ToVDz3_1kvc
