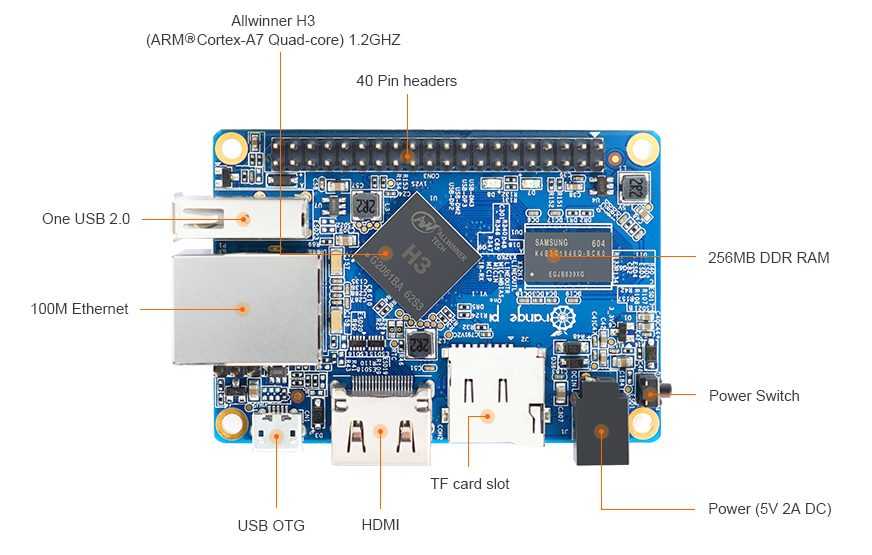

Orange Pi One — один из самых популярных, одноплатный четырехъядерный микрокомпьютер с процессором ARM Cortex-A7 (1,2 ГГц) H3 и двухъядерным видео Mali 400MP2 (600 МГц). Цена от  производителя на Aliexpress около 10$. Оперативной памяти доступно 512 МБ DDR3. Для хранения данных и операционной системы служит сменная карта microSD. Есть порт Ethernet (100 Мбит/с), один полноразмерный порт USB 2.0 и один mini-USB с поддержкой OTG. Питание платы через USB-OTG не поддерживается. Можно подключить монитор или телевизор через HDMI, а через CSI разъем камеру. Orange Pi One как и вся серия Orange Pi имеет гребёнку GPIO 40 контактов. [adinserter block=»11″]

[adinserter block=»2″]

Основные характеристики

ПроцессорН3 четырёх-ядерный процессор Cortex-A 7 Н.265/HEVC 1080Р
GPUMali400MP2 GPU @600MHz, Supports OpenGL ES 2.0
Оперативная память512МВ DDR3
Поддерживаемые карты памяти10 class TF Card ( Max64GB)

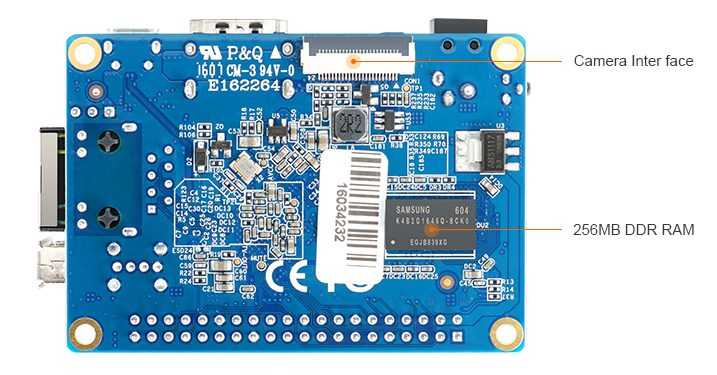

Видео-входВ CSI входной разъем камеры:
Поддерживает CCIR656 протокола для NTSC и PAL
Поддерживает видео захвата решение до 1080P @ 30fps
Поддержка 8-битных YUV422 CMOS
Поддержка SM сенсора камеры
Видео-выходHDMI с поддержкой HDCP
Поддерживает HDMI CEC
Поддержка HDMI 30 функции
Сетевая карта100М/10М Ethernet RJ45
Wi-FiНет
USB 2.0 PortsUSB 2.0 х 1 штука, USB 2.0 OTG х 1 штука
GPIOUART
Земля
Источник питания5 В 2 А (4.0 мм/1.7 мм), питание платы через OTG не поддерживается
СветодиодыИндикатор питания
Индикатор состояния
Другие разъёмы40-пиновый совместимый с Raspberry Pi B+ и GPIO(1×3)
Поддерживаемые ОСAndroid, Ubuntu, Debian, Armbian и другие
КнопкиКнопка питания
Размер69 мм на 48 мм
Вес36 г.

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
Orange Pi One - одноплатный четырехъядерный мини компьютер с USB, LAN, HDMI Armbianroot/1234armbian.comИнструкция по установке
Orange Pi One - одноплатный четырехъядерный мини компьютер с USB, LAN, HDMIDietPiroot/dietpidietpi.com (поддержка прекращена)Инструкция по установке
Orange Pi One - одноплатный четырехъядерный мини компьютер с USB, LAN, HDMIRetrOrangePi3.01-GoogleDrive
Cloud
Yadisk
Инструкция по установке
4.3-retrorangepi.org
Orange Pi One - одноплатный четырехъядерный мини компьютер с USB, LAN, HDMIH3Droid1.3.2-Cloud
h3droid.com
Инструкция по установке
ZIDOO X1v1.0.21-Mega
Android 4.4.2-1.02017-05-11-Mega
GoogleDrive
Cloud
Baidu Cloud
Orange Pi One - одноплатный четырехъядерный мини компьютер с USB, LAN, HDMIOpenELEC-Cloud_1
Cloud_2
Инструкция по установке
Orange Pi One - одноплатный четырехъядерный мини компьютер с USB, LAN, HDMILibreELEC7-Cloud_1
Cloud_2
Orange Pi One - одноплатный четырехъядерный мини компьютер с USB, LAN, HDMILubuntu 14.04 Desktop2015-08-25root/orangepiGoogleDrive
Baidu Cloud
Инструкция по установке с помощью Etcher
Инструкция по установке с помощью Win32 Disk Imager
Lubuntu 15.04 LXDE Desktop2016-12-09root/orangepiMega
GoogleDrive
Orange Pi One - одноплатный четырехъядерный мини компьютер с USB, LAN, HDMIDebian xfce Desktop2016-12-12root/orangepiMega
GoogleDrive
Cloud
Yadisk
Baidu Cloud
Debian 8 XFCE Desktoproot/orangepiMega
GoogleDrive
Orange Pi One - одноплатный четырехъядерный мини компьютер с USB, LAN, HDMIUbuntu 15.04 Mate Desktoproot/orangepiMega
GoogleDrive
Ubuntu LXDE Desktop2016-12-12root/orangepiGoogleDrive
Cloud
Orange Pi One - одноплатный четырехъядерный мини компьютер с USB, LAN, HDMIRaspbian2016-11-08root/orangepiBaidu Cloud
GoogleDrive
Cloud
Orange Pi One - одноплатный четырехъядерный мини компьютер с USB, LAN, HDMIFedora 22 minimal imageroot/orangepiMega
GoogleDrive
Fedora 22 full Mate Desktoproot/orangepiMega
GoogleDrive
Fedora 22 LXDE Desktoproot/orangepiMega
GoogleDrive
Orange Pi One - одноплатный четырехъядерный мини компьютер с USB, LAN, HDMIKali Linux 2.0 full XFCE Desktoproot/orangepiMega
GoogleDrive
Orange Pi One - одноплатный четырехъядерный мини компьютер с USB, LAN, HDMIArch Linux basic image (без GUI Desktop)root/orangepiMega
GoogleDrive
Orange Pi One - одноплатный четырехъядерный мини компьютер с USB, LAN, HDMIOpenSuse JeOSminimal image (без GUI Desktop)root/orangepiMega
GoogleDrive
OpenSuse full XFCE Desktoproot/orangepiMega
Orange Pi One - одноплатный четырехъядерный мини компьютер с USB, LAN, HDMISlackware Arm 14.1 minimal image (без GUI Desktop)root/orangepiMega
GoogleDrive
Orange Pi One - одноплатный четырехъядерный мини компьютер с USB, LAN, HDMIGentoo Linux, configured
(network, ssh, ntp, gentoolkit,
tmux, mc, btrfs-progs installed)
root/orangepiMega

Руководство пользователя и схемы
