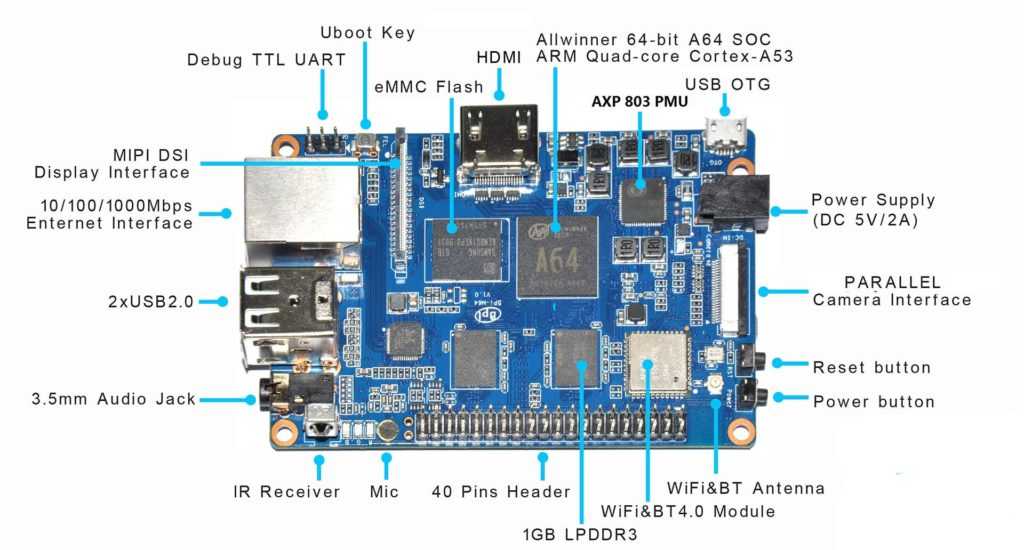

BPI-M64 Banana Pi Board - 64-битный четырехъядерный мини-одноплатный компьютерBanana Pi BPI-M64 — это 64-битный четырехъядерный мини-одноплатный компьютер. Установлен процессор Allwinner A64 с 4мя ядрами Cortex-A53 с частотой 1.2 ГГц, графический процессор Mali400MP2 с 2мя ядрами GPU с частотой 500 МГц. Оснащен 2 ГБ DDR3 SDRAM 733МГц оперативной памяти и 8 ГБ eMMC. Также имеет встроенный WiFi (AP6212) и BT4.0 (AP6212), Ethernet 10/100/1000 Мбит (Realtek RTL8211E/D). BPI-M64 имеет 3 порта USB 2.0, 1 порт USB OTG, 1 порт HDMI, 1 аудиоразъем 3,5 мм, разъем питания постоянного тока. Процессор является pin-to-pin comptialbe с R18, поэтому он поставляется с двумя версиями: M64 и M64-R18. Купить на Aliexpress.

[adinserter block=»11″]

Основные характеристики

SocAllwinner A64
CPU1.2 Ghz Quad-Core ARM Cortex A53 64-Bit Processor. It has 64 and 32 Bit execution states for scalable high performance power – including a NEON Multimedia processing engine.
GPUdual-core MALI-400 MP2 and runs at 500MHz, capable of 1.1 Gpixel/s throughput. Graphics capabilities are slightly higher than the original Xbox’s level of performance. The GPU provides OpenGL ES 2.0, hardware-accelerated OpenVG, 4Kx2Kp30 H.265 decode, and 1080p60 H.264 high-profile encode and decode.
SDRAM2GB DDR3 with 733MHz(shared with GPU)
Power5V @ 2A via DC power
GPIO40 Pins Header, 28×GPIO, some of which can be used for specific functions including UART, I2C, SPI, PWM, I2S.
On board Network10/100/1000Mbps Ethernet (Realtek RTL8211E/D)
Wifi ModuleWiFi 802.11 b/g/n (AP 6212 module on board)
BluetoothBT4.0
On board StorageMicroSD (TF) card, eMMC 8G on board (option:16/32/64G)
DisplaySupports multi-channel HD display: HDMI 1.4 (Type A — full),MIPI Display Serial Interface (DSI) for raw LCD panels,1.4 HDMI resolutions from 4K x 2K HDMI port
VideoMulti-format FHD video decoding, including Mpeg1/2, Mpeg4, H.263, H.264, etc H.264 decode up to 1080P60,H.265 decode up to 4KP30
Audio outputsHDMI, analog audio (via 3.5 mm TRRS jack), I2S audio (also potentially for audio input)
CameraA CSI input connector Camera:Supports 8-bit YUV422 CMOS sensor interface,Supports CCIR656 protocol for NTSC and PAL,Supports 5M pixel camera sensor ,Supports video capture solution up to 1080p@30fps
Audio inputOn board microphone
USB3 USB 2.0 host, 1 USB 2.0 OTG
ButtonsReset button, Power button, U-boot button
LedsPower status Led and RJ45 Led
IRon board IR receiver
DC Power5V/2A with DC port

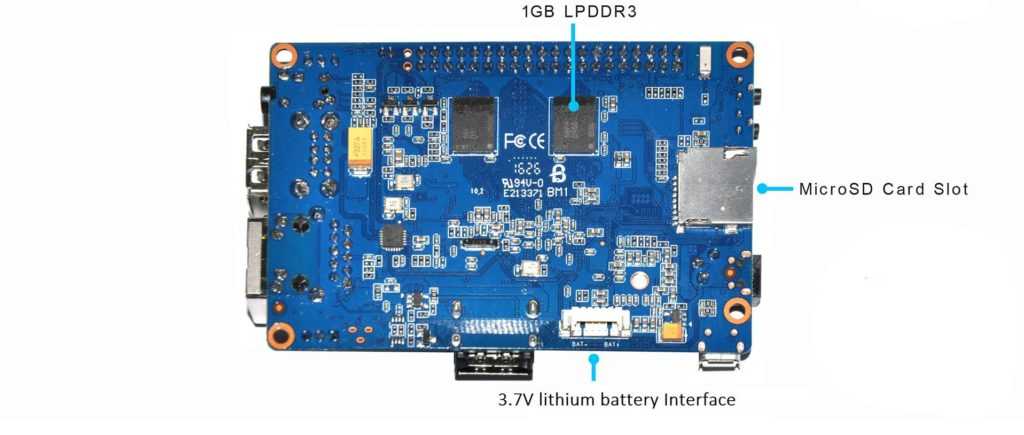

battery3.7V lithium battery power support
Sizes92mm×60mm
Weight45g

[adinserter block=»2″]

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
BPI-M64 Banana Pi Board - 64-битный четырехъядерный мини-одноплатный компьютерАndroid 6.0v3.0 LCD-GoogleDriveИнструкция по установке
v3.0 HDMI-GoogleDrive
v2.0 HDMI-GoogleDrive
v2.0 LCD-GoogleDrive
BPI-M64 Banana Pi Board - 64-битный четырехъядерный мини-одноплатный компьютерDebian8 Jiessie3.10.105
2017-08-13
pi/root
bananapi
GoogleDriveИнструкция по установке
BPI-M64 Banana Pi Board - 64-битный четырехъядерный мини-одноплатный компьютерUbuntu MATE 16.043.10.105
2017-08-14
pi/root
bananapi
GoogleDrive
Ubuntu MATE 16.043.10.101
2017-02-15
pi/root
bananapi
GoogleDrive
BPI-M64 Banana Pi Board - 64-битный четырехъядерный мини-одноплатный компьютерWin10IoTbeta0.2Baidu
BPI-M64 Banana Pi Board - 64-битный четырехъядерный мини-одноплатный компьютерKanoBeta-3.3.0-previewGoogleDrive
BPI-M64 Banana Pi Board - 64-битный четырехъядерный мини-одноплатный компьютерRaspbianJessieGoogleDrive
Lite-previewGoogleDrive

GPIO

BPI-M64 Banana Pi Board - 64-битный четырехъядерный мини-одноплатный компьютер

Руководство пользователя и схемы

BPI-M64 Banana Pi Board - 64-битный четырехъядерный мини-одноплатный компьютер
