BPI-M2 Berry — четырехъядерный одноплатный компьютер c Allwinner V40, 1Гб RAM, 4 USB

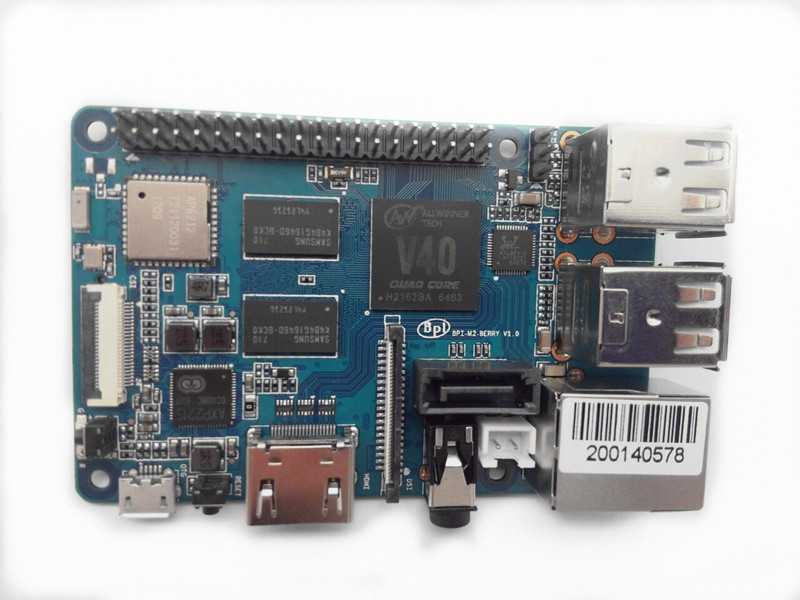

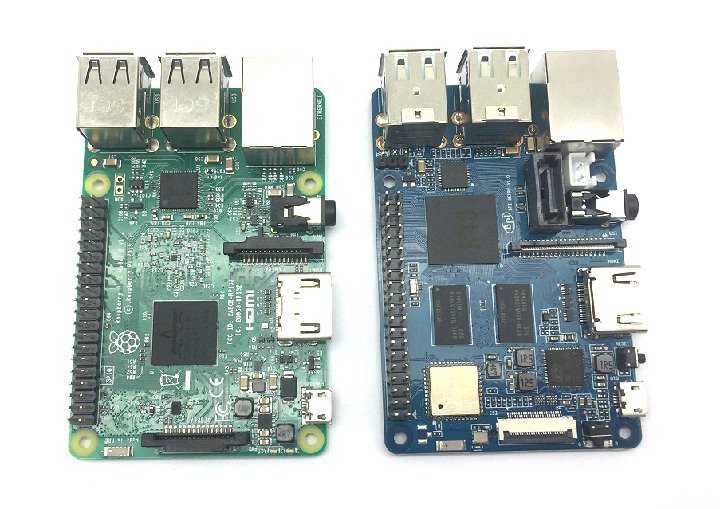

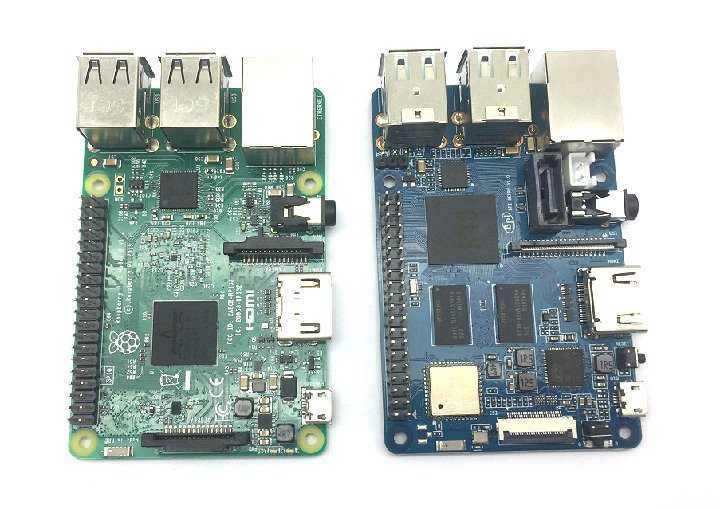

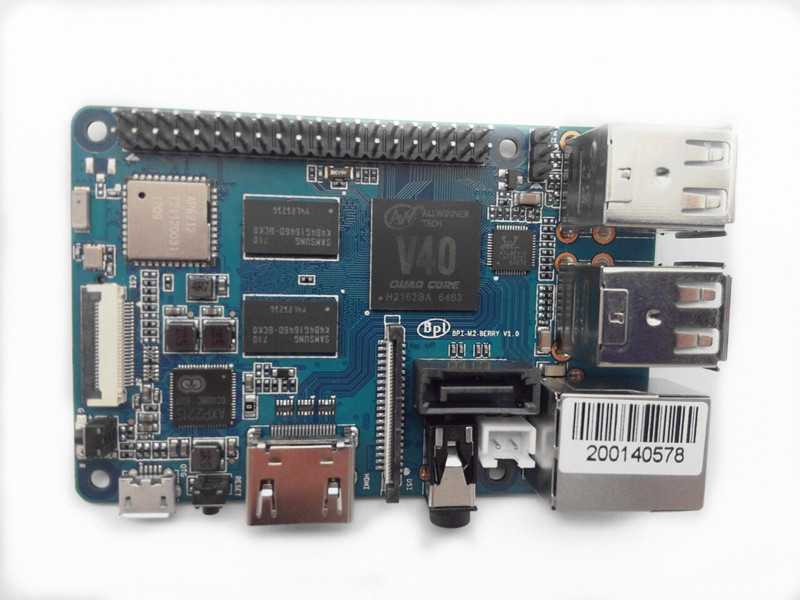

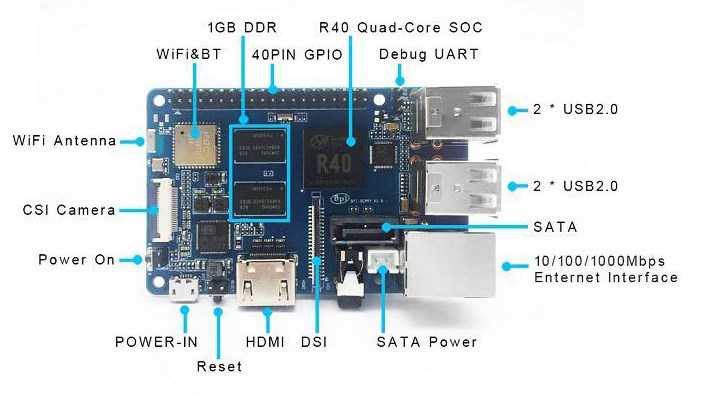

BPI-M2 Berry - четырехъядерный одноплатный компьютер c Allwinner V40, 1Гб RAM, 4 USBBanana Pi BPI-M2 Berry — четырехъядерный одноплатный компьютер, построенный с использованием SoC Allwinner V40 , который содержит 4 ядра cortex-A7 и MALI-400 MP2 @ 500MHz. Имеет 1 ГБ DDR3 SDRAM оперативной памяти, также имеет встроенный WiFi 802.11 b/g/n (AP6212) и BT BT4.0 (AP6212). На стороне портов BPI-M2 Berry имеет 4 порта USB A 2.0, 1 порт USB OTG, ethernet 1000Mbps (Realtek RTL8211E/D), 1 порт HDMI, 1 аудиоразъем, порт питания постоянного тока и порт SATA. CSI входной разъем камеры. MIPI DSI для LCD дисплея. Имеет программируемые контакты общего назначения GPIO (40 контактов). Питание платы 5В 2А (разъем microUSB). На плате находится инфракрасный приемник. Цена от  производителя на Aliexpress 36$  без учета стоимости доставки. Изделие имеет размеры 92 × 60 мм и весит 48 грамм. Размеры и положение разъемов такой же как у Raspberry Pi 3.



Основные характеристики

CPUquad-core cortex -A7 V40
GPUMALI-400 MP2 @ 500MHz
Memory1GB DDR3 SDRAM (shared with GPU)

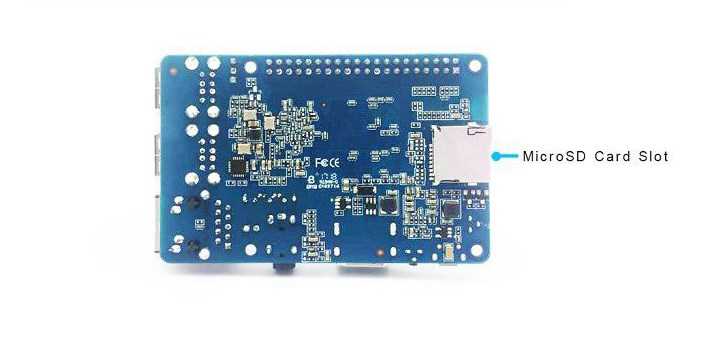

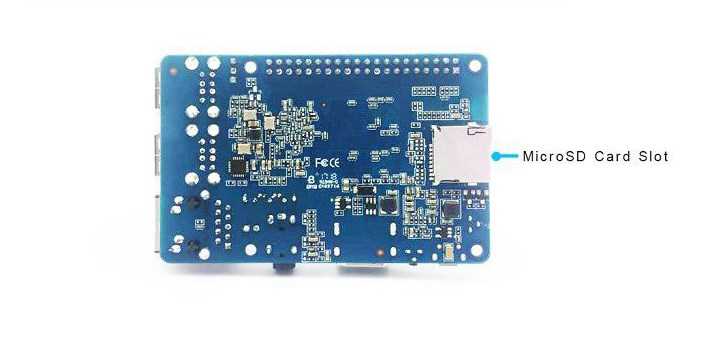

Storage SupportMicroSD Card(up to 64GB)/SATA
Onboard Network10/100/1000Mbps ethernet (Realtek RTL8211E/D)
WiFi802.11 b/g/n (AP6212)
BluetoothBT4.0 (AP6212)
Video InCSI connector that supports 8-bit YUV422 CMOS sensor CSI, CCIR656 protocol for NTSC and PAL, 5MP camera, 1080p video @30Hz
Video OutHDMI 1.4 1080P60
MIPI DSI for RAW LCD panels
Audio Out3.5 mm Jack and HDMI
Power Source5V 2A Micro USB
USB Ports4x USB 2.0, USB OTG(Micro USB)
ButtonsReset button, Power button, U-boot button
GPIO40 Pins: GPIO, UART, I2C bus, I2S bus, SPI bus, PWN, +3.3v, +5v, ground
LEDPower status Led and RJ45 Led
IROnboard IR receiver
OSAndroid and Linux etc.OS
Dimensions92mm x 60mm
Weight45g

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
Android 6.0v1.0 HDMI-GoogleDriveИнструкция по установке
Ubuntu MATE 16.04 mate3.10.108
2017-11-13
pi/root
bananapi
GoogleDriveИнструкция по установке
Raspbian Jiessie3.10.107
2017-08-24
pi/root
bananapi
GoogleDrive
3.10.65
2017-05-25
pi/root
bananapi
GoogleDrive
Raspbian Thin ClientRPiTC v3 1.12
2017-11-28
rpitc/bananapi
root/bananapi
GoogleDrive
Raspbian Stretch3.10.107
2017-08-25
pi/root
bananapi
GoogleDrive
Debian 9 Stretch3.10.107
2017-08-28
pi/root
bananapi
GoogleDrive
Debian 8Jiessie Lite
3.10.65
2016-11-29
pi/root
bananapi
GoogleDrive
Jiessie Lite Lcd
3.10.65
2016-11-29
pi/root
bananapi
GoogleDrive

GPIO

BPI-M2 Berry - четырехъядерный одноплатный компьютер c Allwinner V40, 1Гб RAM, 4 USB

Руководство пользователя и схемы
