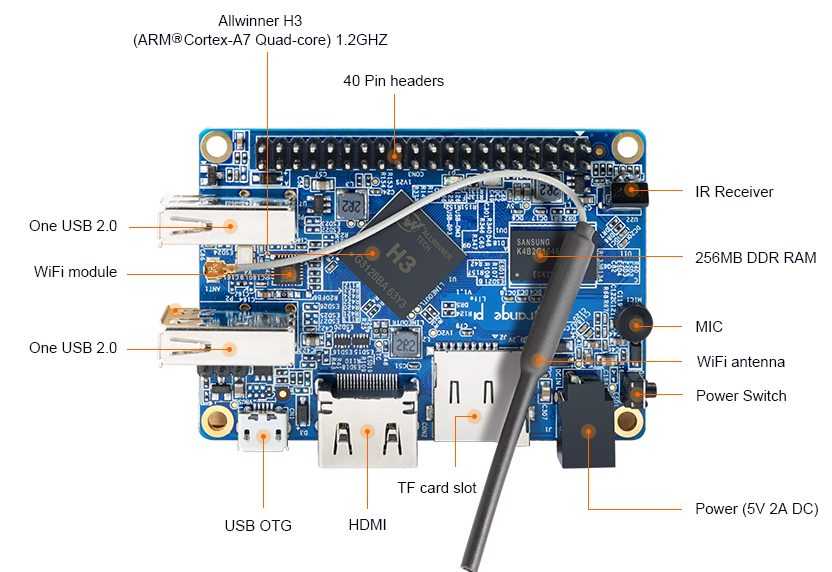

Orange Pi Lite — одноплатный четырех-ядерный микрокомпьютер с процессором ARM Cortex-A7 (1,2 ГГц) H3 и двух-ядерным видео Mali 400MP2 (600 МГц). Цена от  производителя на Aliexpress около 12$. Оперативной памяти доступно 512 МБ DDR3. Для хранения данных и операционной системы служит сменная карта microSD. Есть беспроводной модуль Wi-Fi 802.11 b/g/n, два полноразмерных порта USB 2.0 и один mini-USB с поддержкой OTG. Питание платы через USB-OTG не поддерживается. Естественно имеется ИК-приемник и микрофон, контактная площадка UART. Можно подключить монитор или телевизор через HDMI, а через CSI разъем камеру. Orange Pi Lite как и вся серия Orange Pi имеет гребёнку GPIO (40 контактов). Orange Pi Lite поддерживает множество операционных систем: Android, OpenELEC, Ubuntu, Debian, Armbian, Raspbian, Lubuntu,  RetrOrangePi  и др.



Основные характеристики

ПроцессорН3 четырёх-ядерный процессор Cortex-A 7 Н.265/HEVC 1080Р
GPUMali400MP2 GPU @600MHz, Supports OpenGL ES 2.0
Оперативная память512МВ DDR3
Поддерживаемые карты памяти10 class TF Card ( Max64GB)

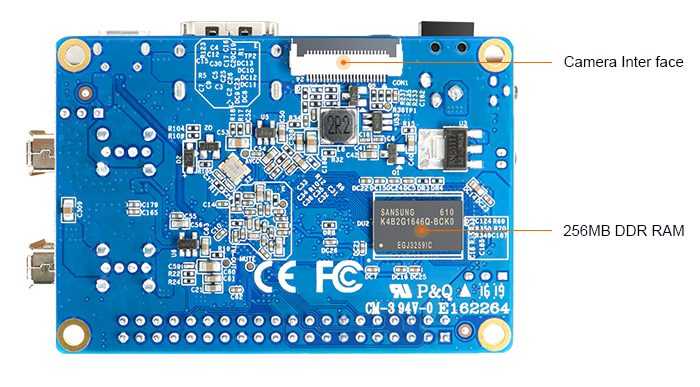

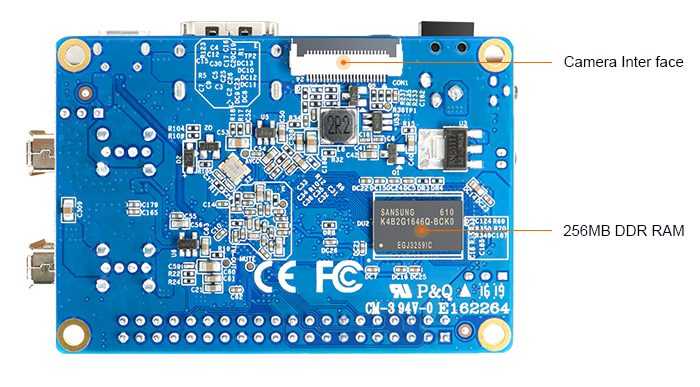

Видео-входВ CSI входной разъем камеры:
Поддерживает CCIR656 протокола для NTSC и PAL
Поддерживает видео захвата решение до 1080P @ 30fps
Поддержка 8-битных YUV422 CMOS
Поддержка SM сенсора камеры
Видео-выходHDMI с поддержкой HDCP
Поддерживает HDMI CEC
Поддержка HDMI 30 функции
Wi-Fi802.11 b/g/n
USB 2.0 PortsUSB 2.0 х 2 штуки, USB 2.0 OTG х 1 штука
GPIOUART
Земля
Источник питания5 В 2 А (4.0 мм/1.7 мм), питание платы через OTG не поддерживается
СветодиодыИндикатор питания
Индикатор состояния
Другие разъёмыGPIO 40-пиновый совместимый с Raspberry Pi B+
ПрочееИК-порт, микрофон
Поддерживаемые ОСAndroid, Ubuntu, Debian, Armbian и другие
КнопкиКнопка питания
Размер69 мм на 48 мм
Вес36 г.

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
 Armbianroot/1234armbian.comИнструкция по установке
DietPiroot/dietpidietpi.com (поддержка прекращена)
Инструкция по установке
RetrOrangePi3.01GoogleDrive
Cloud
Yadisk
Инструкция по установке
4.1retrorangepi.org
H3Droid1.3.2-Cloud
h3droid.com
Инструкция по установке
AndroidGoogleDrive
GoogleDrive
Cloud
Baidu Cloud
OpenELEC-Cloud_1
Cloud_2
Инструкция по установке
LibreELEC7-Cloud_1
Cloud_2
Debian desktop2016-12-12root/orangepiMega
GoogleDrive
Cloud
Yadisk
Baidu Cloud
Инструкция по установке с помощью Etcher
Инструкция по установке с помощью Win32 Disk Imager
Lubuntu 14.04 Desktop2016-06-06root/orangepiMega
GoogleDrive
Cloud
Lubuntu Azure IOT2016-12-09root/orangepiBaidu Cloud
GoogleDrive
Cloud
Yadisk
Ubuntu server2017-05-11root/orangepiMega
GoogleDrive
Yadisk
Cloud
Ubuntu LXDE Desktop2016-12-12root/orangepiMega
GoogleDrive
Cloud
Yadisk
Raspbian2016-11-16orangepi/orangepiMega
GoogleDrive
Cloud
Yadisk

Руководство пользователя и схемы
