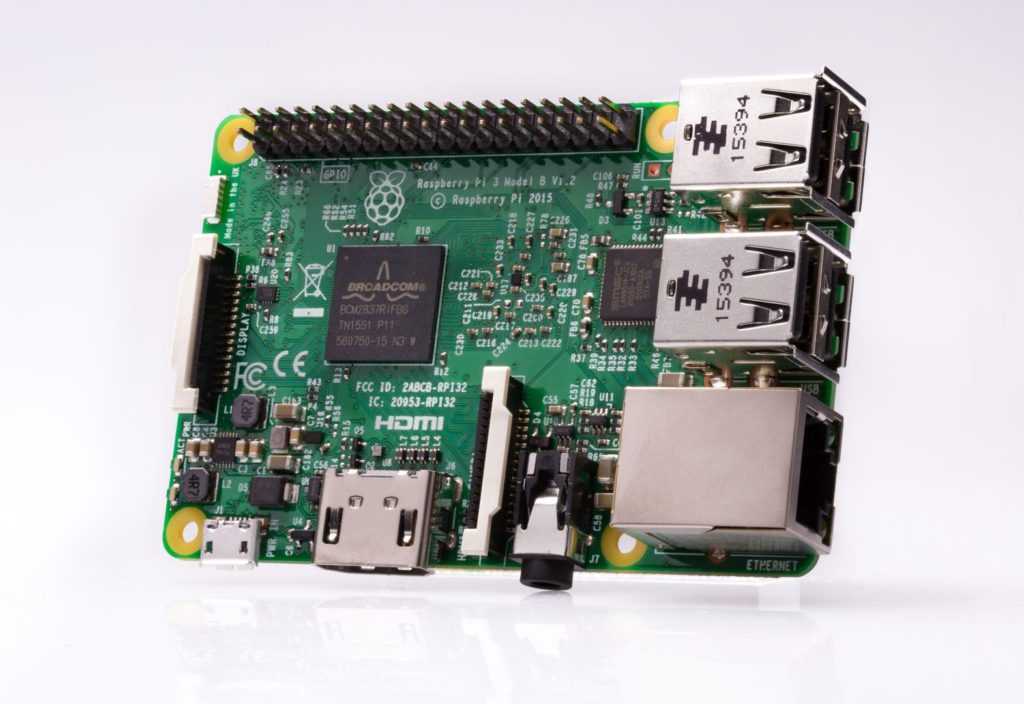

Raspberry Pi 3 Model B популярный одноплатник на базе SoC Broadcom BCM2837Raspberry Pi 3 Model B — это третье поколение Raspberry Pi. Мощный одноплатный компьютер величиной  с кредитную карту, может использоваться для многих приложений и заменяет оригинальную модель Raspberry Pi Model B + и Raspberry Pi 2 Model B.  Купить на Aliexpress.

При цене $35 Pi 3 может использоваться в качестве бюджетного рабочего стола, медиацентра, консоли для ретро игр или маршрутизатора для начинающих. Однако это только верхушка айсберга. Есть сотни проектов, в которых люди использовали Pi для создания планшетов, ноутбуков, телефонов, роботов, смарт-зеркал, для съемки, для проведения экспериментов на Международной космической станции.

Поддерживая популярный формат платы, Raspberry Pi 3 Model B предлагает более мощный процессор, который в 10 раз быстрее, чем первое поколение Raspberry Pi.


В Pi 3 есть два гигантских обновления:

  • Первый — это 64-битный процессор ARMv8 следующего поколения Quad Core Broadcom BCM2837, благодаря чему скорость процессора увеличивается с 900 МГц на Pi 2 до 1,2 ГГц на Pi 3.
  • Второй гигантский апгрейд — это дополнение чипа WiM43438 WiFi BUILT-IN к малинке. Больше нет надоедливых адаптеров WiFi. На борту также есть Bluetooth Low Energy (BLE), что делает Pi отличным решением IoT.

Наилучшая часть всего этого заключается в том, что Pi 3 сохраняет ту же форму, разъемы и монтажные отверстия, что и Pi 2. Единственное отличие — небольшое изменение в том, где находятся светодиоды. 99% случаев и аксессуаров по-прежнему будут полностью совместимы с Pi 3, Pi 2 и Pi B + — хотя, если у вас есть корпус с металлическим верхом, могут возникнуть некоторые трудности с чипом Wi-Fi.
В отличие от своего предшественника, новая плата способна воспроизводить видео 1080p MP4 со скоростью 60 кадров в секунду (с битрейтом около 5400 Кбит/с).

Популярные примеры использования Pi 3

  1. В последней версии официальной ОС Raspberry Pi есть браузер Chromium, браузер с открытым исходным кодом, на котором основан Chrome. Производительность является разумной, если не открывать слишком много загруженных сценариев веб-сайтов, и есть расширения, которые обеспечивают плавное воспроизведение видео на YouTube и других сайтах.
  2. Если вы хотите использовать Pi 3 в качестве медиацентра, но наиболее популярными являются OSDC или LibreElec на базе Kodi.
    У Pi 3 есть дополнительное преимущество в немного более быстрого графического процессора, который, по словам фонда Raspberry Pi , способен воспроизводить локальное видео с кодировкой H.264, записанное с разрешением 1920×1080 и 60 кадрами в секунду. Другим преимуществом является встроенная поддержка Wi-Fi, которая упрощает передачу контента на Pi, в то время как собственный Bluetooth упрощает подключение периферийных устройств.
  3. На Pi будет работать широкий спектр ретро игр с помощью эмулятора RetroPie.

Потребляемая мощность

Согласно испытаниям , пиковая потребляемая мощность Pi 3 при большой нагрузке примерно в два раза выше, чем у Pi 2 (750 мА против 360 мА), хотя для менее требовательных рабочих нагрузок она должна быть в целом похожа на предыдущие платы.

Raspberry Pi 3 Model B популярный одноплатник на базе SoC Broadcom BCM2837

Быстрый старт Raspberry Pi

Pi сам по себе поставляется просто голой платой. Для её работы понадобится источник питания, монитор или телевизор, которые подключаются обычно к HDMI, а также мышь и клавиатура.

Как только вы подключите все кабели, самый простой способ для новичков запустить на Pi  программу установки NOOBS (New Out-Of-Box Software). Установщик упрощает настройку различных операционных систем, хорошим выбором для первых пользователей является официальный OS Raspbian, другие операционные системы перечислены ниже.

Внешний вид Raspbian должен быть знаком любому пользователю настольного компьютера. ОС постоянно совершенствуется, недавно провела графический пересмотр и включает оптимизированный веб-браузер, офисный пакет, инструменты для программирования, образовательные игры и другое программное обеспечение.



Основные характеристики

ПроцессорBroadcom BCM2837, ARMv8 Cortex-A53 64-bit SoC @ 1.2GHz
GPUДвухъядерный процессор (GPU) VideoCore IV® (3D GPU@300 МГц, видео GPU@400 МГц)
Оперативная память1 ГБ SDRAM LPDDR2 (900 МГц) EDB8132B4PB-8D-F
Поддерживаемые карты памяти10 class TF Card (Max64GB)
Ethernet100М/10М Ethernet RJ45 (через USB 2.0) (LAN9514-JZX — USB 2.0 Hub и 10/100 Ethernet)
Wi-Fi и BluetoothWi-Fi 802.11n 2.4 ГГц и Bluetooth 4.1 (BLE) (Broadcom BCM43438 Cypress CYW43438)
Аудиоразъем 3,5 мм и через HDMI
USB 2.0 Ports4 порта USB 2.0 через USB hub (LAN9514-JZX)
GPIO40 pin ввода-вывода общего назначения (GPIO), UART (Serial), I2C/TWI, SPI с селектором между двумя устройствами; пины питания: 3,3 В, 5 В и земля.
Источник питания5 В, 2.5 А через порт micro-USB или GPIO
Камераподключения камеры по интерфейсу MIPI CSI
ВидеовыходHDMI 1.3a (CEC), DSI, композитный видеовыход (CVBS видео, PAL и NTSC) 3.5 мм разъем
Энергопотребление300 мА (1.5Вт) режиме ожидания, 1.34 А (6.7 Вт) в нагрузке
Поддерживаемые ОСUbuntu, Debian, Fedora, Arch Linux, Gentoo, RISC OS, Android, Firefox OS, NetBSD, FreeBSD, Slackware, Tiny Core Linux, Windows 10 IOT

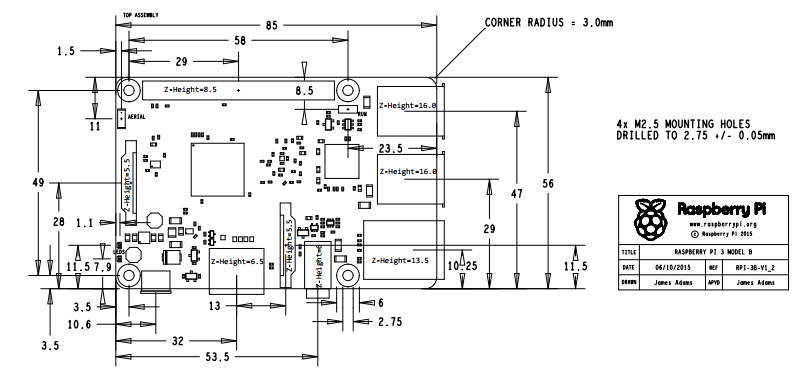

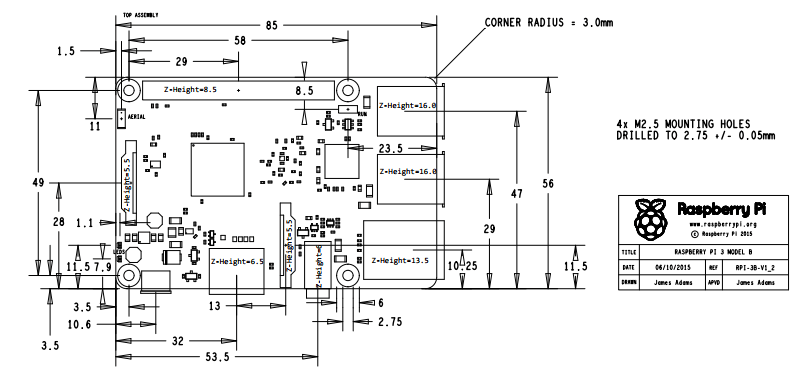

Размер120мм x 75мм x 34мм
Вес45 г

Операционные системы

Pi может управлять официальная ОС Raspbian, Ubuntu Mate, Snappy Ubuntu Core, медиа-центры Kodi, OSMC и LibreElec, операционная система Risc на базе Linux (для поклонников компьютеров Acorn 1990-х годов). Pi также может запускать Windows 10 IoT Core, которая очень отличается от настольной версии Windows.

Тем не менее, это только официально рекомендованные операционные системы, на Pi также работает большое количество других  замечательных ОС .

НазваниеВерсияЛогин/парольСсылкаЗапись на SD
NOOBSАвтономная и сетевая установкаpi/raspberryZip архив
Torrent
Инструкция по установке с помощью Etcher

Инструкция по установке с помощью Win32 Disk Imager
NOOBS LiteТолько сетевая установкаZip архив
Torrent
RASPBIANstretch с рабочим столомroot/Наберите в консоли команду sudo passwd root и введите пароль дважды.Zip архив
Torrent
RASPBIAN Litestretch минимальная, без рабочего столаroot/Наберите в консоли команду sudo passwd root и введите пароль дважды.Zip архив
Torrent
DebianStretch для виртуальной машины на ПК-Zip архив
Torrent
Ubuntu Mate 16.04.2При первом запуске он запускается через мастер настройки, где вы можете создать свою собственную учетную запись пользователя и настроить региональные настройки.ubuntu-mate.org
Инструкция по установке с помощью Etcher

Инструкция по установке с помощью Win32 Disk Imager
Snappy UbuntuCoreВ конце процесса установки вы увидите свои учетные данные для доступаdeveloper.ubuntu.com
Windows 10 IoT--microsoft.com
OSMC--osmc.tv
LibreELEC--libreelec.tv
PiNet--pinet.orgУстановка
weather_station-raspberry-piWeather station Raspberry pi--raspberrypi.orgИнструкция по установке с помощью Etcher

Инструкция по установке с помощью Win32 Disk Imager
IchigoJam--ichigojam.github.io
Pi MusicBox--github.com
RetroPie--RetroPie
OpenMediaVault-web interface:
- username = admin
- password = openmediavault
console/ssh:
- username = root
- password = openmediavault
sourceforge.net
OpenELEC--openelec.tv
Инструкция по установке
RISC OS--riscosopen.orgИнструкция по установке с помощью Etcher

Инструкция по установке с помощью Win32 Disk Imager
FreeBSD--ftp.freebsd.org
HypriotOS-pirate/hypriothypriot.com
Kali Linux--GoogleDrive
re4son
kali-linux-2018.1a
RaspArch--RaspArch
Gentoo--github.com

 GPIO

Raspberry Pi 3 Model B популярный одноплатник на базе SoC Broadcom BCM2837

Raspberry Pi 3 Model B популярный одноплатник на базе SoC Broadcom BCM2837

Руководство пользователя, схемы и исходники

Видео
