Orange Pi Plus 2 — четырехъядерный мини ПК с 2Gb RAM, 1Gb LAN, 16 Gb еMMC, SATA II

Orange Pi plus 2 h3 2gb

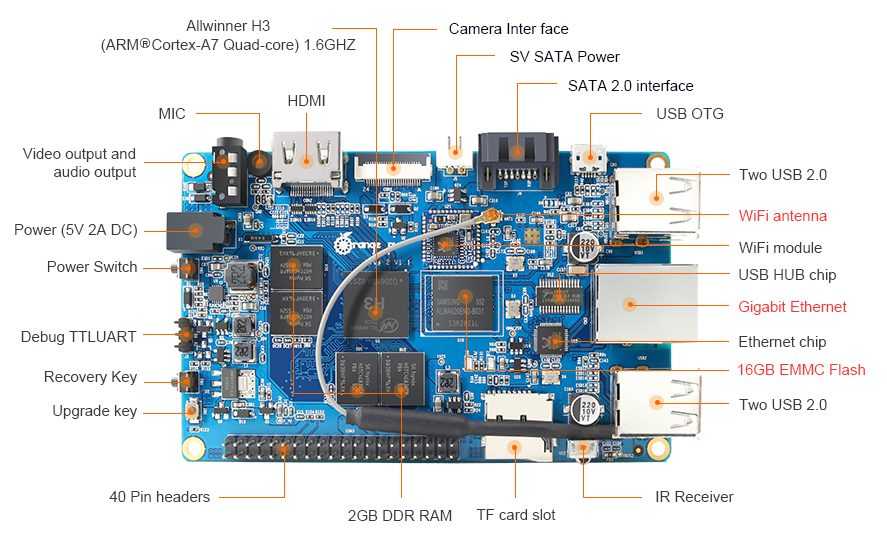

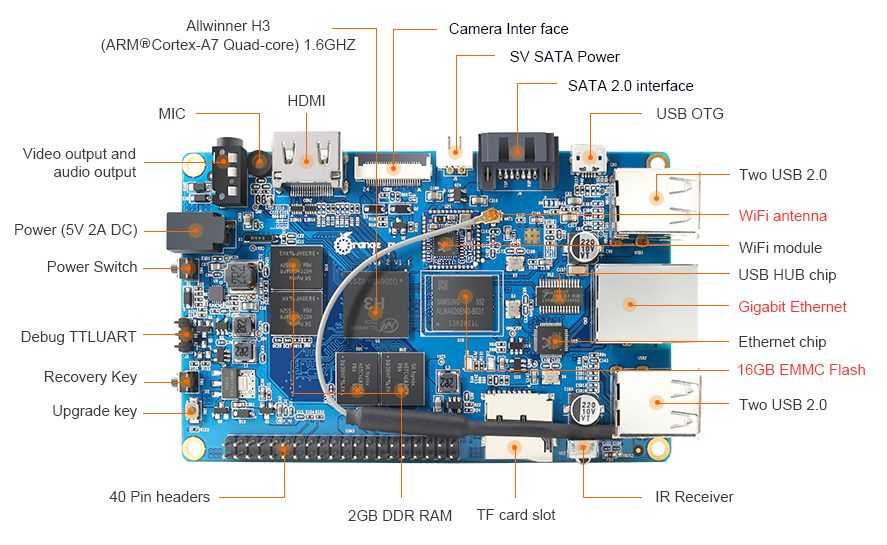

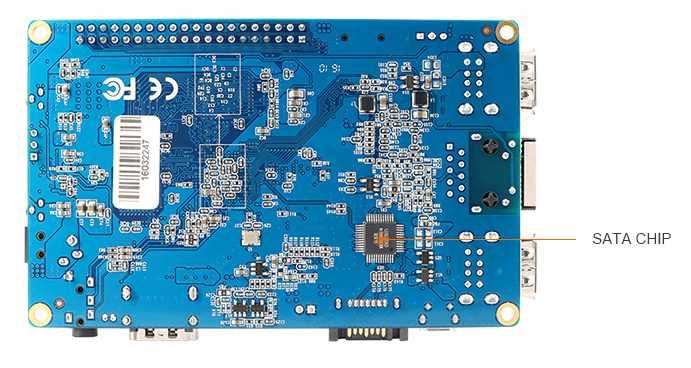

Orange Pi Plus 2 — усовершенствованная модель Orange Pi Plus. Отличительная особенность от других Orange Pi обусловлена наличием SATA разъема для подключения внешнего жесткого диска до 2 ТБ, а также оперативной памятью 2 ГБ DDR3 и 16 ГБ встроенной eMMC Flash памяти, 4 портами USB, гигабитный Ethernet. Установлен процессор Allwinner H3 с 4 ядрами Cortex-A7 с частотой до 1.6 ГГц, графический процессор Mali400MP2 GPU с частотой 600 МГц. Кроме того, есть адаптер беспроводной связи Wi-Fi с поддержкой стандартов IEEE 802.11b/g/n. Разъём CSI (Camera Serial Interface — последовательный интерфейс камеры), который имеет достаточную скорость для передачи видеоданных в форматах до 1080p при 30 кадрах в секунду или 720p при 60 к/сек. Имеет программируемые контакты общего назначения GPIO (40 контактов). Питание платы 5 В 3 А (разъем 4.0 мм/1.7 мм), через OTG не поддерживается. Цена от  производителя на Aliexpress около 50$. Изделие имеет размеры 108 × 67 мм и весит 52 грамма.[adinserter block=»11″]

[adinserter block=»2″]

Основные характеристики

ПроцессорAllwinner H3 Quad-core ARM Cortex-A7 H.265/HEVC 4K 1.2-1.6 ГГц
Графический процессорMali400 MP2 600 МГц поддерживает OpenGL ES 2.0 OpenCL 1x, DX9_3, OpenVG, 1080p45 H.264
Оперативная память2 ГБ DDR3 (совместно с GPU)
Встроенная память16GB eMMC
Поддерживаемые карты памятиmicroSD (до 64 ГБ), SATA 2.0
Ethernet10/100/1000Mbps Ethernet (Realtek RTL8211E)
Wi-Fi802.11 b/g/n (Realtek RTL8189ETV)
Видео входВ CSI входной разъем камеры:
Поддерживает CCIR656 протокола для NTSC и PAL
Поддерживает видео захвата решение до 1080P @ 30fps
Поддержка 8-битных YUV422 CMOS
Поддержка SM сенсора камеры
Видео выходHDMI с поддержкой HDCP, HDMI CEC, CVBS, HDMI 30 функций
Аудио входМикрофон
Аудио выходЧерез HDMI, mini-jack (3,5 мм)
USBUSB 2.0 х 4 штуки, USB 2.0 OTG х 1 штука
ПрочееИК-порт
ПериферияШина расширения на 40 контактов: GPIO, Power (+5V, +3.3V и GND),
КнопкиПитания, перезагрузки и U-boot
ИндикаторыИндикатор питания, индикатор состояния
Питание5 В 2 А (4.0 мм/1.7 мм), питание платы через OTG не поддерживается
Размеры108 мм на 67 мм
Вес50 г
ОСUbuntu, Debian, Raspbian, Android, Lubuntu

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
Orange Pi Plus 2 - четырехъядерный мини ПК с 2Gb RAM, 1Gb LAN, 16 Gb еMMC, SATA II Armbianroot/1234armbian.comИнструкция по установке
Orange Pi Plus 2 - четырехъядерный мини ПК с 2Gb RAM, 1Gb LAN, 16 Gb еMMC, SATA IIDietPiroot/dietpidietpi.com (поддержка прекращена)Инструкция по установке
DietPi v6.0 (Debian Stretch)dropbox
Orange Pi Plus 2 - четырехъядерный мини ПК с 2Gb RAM, 1Gb LAN, 16 Gb еMMC, SATA IIRetrOrangePi3.01-GoogleDrive
Cloud
Yadisk
Инструкция по установке
4.3-retrorangepi.org
Orange Pi Plus 2 - четырехъядерный мини ПК с 2Gb RAM, 1Gb LAN, 16 Gb еMMC, SATA IIH3Droid1.3.2-Cloud
h3droid.com
Инструкция по установке
Android2017-05-11-GoogleDrive
GoogleDrive
Cloud
Baidu Cloud
Инструкция по установке
Orange Pi Plus 2 - четырехъядерный мини ПК с 2Gb RAM, 1Gb LAN, 16 Gb еMMC, SATA IIOpenELEC-Cloud_1
Cloud_2
Инструкция по установке
Orange Pi Plus 2 - четырехъядерный мини ПК с 2Gb RAM, 1Gb LAN, 16 Gb еMMC, SATA IILubuntu 14.04 Desktop2017-05-12root/orangepiGoogleDrive
Mega
Cloud
Инструкция по установке с помощью Etcher
Инструкция по установке с помощью Win32 Disk Imager
Lubuntu 15.04 LXDE Desktop2015-09-19orangepi/orangepiMega
GoogleDrive
Orange Pi Plus 2 - четырехъядерный мини ПК с 2Gb RAM, 1Gb LAN, 16 Gb еMMC, SATA IIDebian XFCE2017-05-12root/orangepiGoogleDrive
Cloud
Yadisk
Mega
Debian server2017-05-12root/orangepiBaidu
GoogleDrive
GoogleDrive
Cloud
Orange Pi Plus 2 - четырехъядерный мини ПК с 2Gb RAM, 1Gb LAN, 16 Gb еMMC, SATA IIUbuntu LXDE2017-05-12root/orangepiGoogleDrive
Cloud
Yadisk
Mega
Ubuntu MATE 15.04orangepi/orangepiMega
GoogleDrive
Orange Pi Plus 2 - четырехъядерный мини ПК с 2Gb RAM, 1Gb LAN, 16 Gb еMMC, SATA IIRaspbian2017-05-12root/orangepiGoogleDrive
Baidu
GoogleDrive
Cloud
Orange Pi Plus 2 - четырехъядерный мини ПК с 2Gb RAM, 1Gb LAN, 16 Gb еMMC, SATA IIFedora 222015-10-19root,orangepi/orangepiMega
Orange Pi Plus 2 - четырехъядерный мини ПК с 2Gb RAM, 1Gb LAN, 16 Gb еMMC, SATA IIKali Linux2015-10-19root,orangepi/orangepiMega
Orange Pi Plus 2 - четырехъядерный мини ПК с 2Gb RAM, 1Gb LAN, 16 Gb еMMC, SATA IIArch Linux2017-05-12root,orangepi/orangepiMega
Orange Pi Plus 2 - четырехъядерный мини ПК с 2Gb RAM, 1Gb LAN, 16 Gb еMMC, SATA IIOpenSuse2017-05-12root,orangepi/orangepiMega
Orange Pi Plus 2 - четырехъядерный мини ПК с 2Gb RAM, 1Gb LAN, 16 Gb еMMC, SATA IIZeroshell3.8.2Aadmin/zeroshellzeroshell.org

Руководство пользователя и схемы

Orange Pi Plus 2 - четырехъядерный мини ПК с 2Gb RAM, 1Gb LAN, 16 Gb еMMC, SATA II
Orange Pi Plus 2 - четырехъядерный мини ПК с 2Gb RAM, 1Gb LAN, 16 Gb еMMC, SATA II
Orange Pi Plus 2 - четырехъядерный мини ПК с 2Gb RAM, 1Gb LAN, 16 Gb еMMC, SATA II
Оцените статью
( Пока оценок нет )
PcMiniPro
Добавить комментарий

  1. Павел

    Желаю добра автору!
    У меня возникли вопросы по поводу охлаждения Opi plus 2.
    Так же прошу рассказать, если вы сами являетесь владельцем Opi, как у вас устроенно охлаждение.
    Так вышло что на крышке корпуса отверстие под вентилятор 40x40mm, а у меня есть вентилятор — 5В 0.02А, диаметром 30х30мм.
    Отсюда и вопросы..
    1) Можно ли к Opi подключить вентилятор размером 40х40 и напряжением к примеру *12В 0.05А, или можно только 5В 0.02А?
    2)Если *такое возможно, то к каким контактам подключать подобные вентиляторы?
    3)В общем.
    Компьютер будет использоваться как медиа приставка к проектору. Ось — H3Droid.
    Какой вентилятор размером 40х40mm мне искать, и если он будет чем то отличаться по напряжению, то к каким контактам мне его подключить?

    Ответить
    1. Sniffy автор

      Доброго! У меня есть Opi PC+, охлаждение сделал из старого радиатора, вырезал нужные размеры, на проц и на память, фото прикреплю позже если интересно. Использую в основном OpenELEC, температура 50-55, в H3Droid температура чуть больше держалась. Дополнительно не обдуваю, хотя корпус тоже с отверстием под вентилятор.
      1) Если вентилятор 12В будет заводиться от 5В, бывает что они не стартуют, хотя я подключал различные так у меня многие стартовали нормально. Крутить будут конечно медленнее чем от 12. Ещё даже лучше будет если подключать 12В вентиляторы к 5В, медленнее крутятся и меньше жужжат, ведь чем меньше вентилятор тем шумнее они.
      2) В Апельсинке на контактах GPIO есть только 5В и 3,3В отсюда и надо рассматривать, идеально будет поставить вентилятор на 5В и запитать «+» через пин 4 и «-» через пин 6
      3) В общем моё мнение если поставить хороший радиатор, то можно использовать без вентилятора, если есть в наличии свободный вентилятор на 12 то можно его подключить и проверить будет ли запускаться, если покупать то брать 5В и цеплять к GPIO.
      Если питание всегда подключено то жужать он будет постоянно пока питание не будет выключено от апельсинки, я использую кабель питания с кнопкой чтобы обесточить полностью платку.

      Ответить
      1. Павел

        Будьте добры, очень нужно!
        Прикрепите пожалуйста фото и если можно расскажите подробней как устанавливать крупные радиаторы, какие материалы нужны, какие покупать, на что лучше крепить, и по поводу изоляции платы, какая подложка на плату нужна. Думаю обойтись пассивным охлаждением. Корпус у меня вместительный как раз — 45мм высотой.

        Ответить
        1. Sniffy автор

          Фото Orange Pi PC+
          Я крупный не ставил, разрезал под размер чипа или чуть больше чтобы не задевал элементы другие. Приклеивать лучше на теплопроводный клей или в крайнем случае теплопроводную пасту намазать и на маленькие капли суперклея (процесс замены потом незнаю как), но я вторым способом приклеил их =) Держится крепко, заменять пока нет необходимости.

          Ответить
224 / 1,485 / 25.74mb
