Orange Pi One Plus H6 — 64bit мини ПК с 1 Гб LPDDR3 и поддержкой android 7

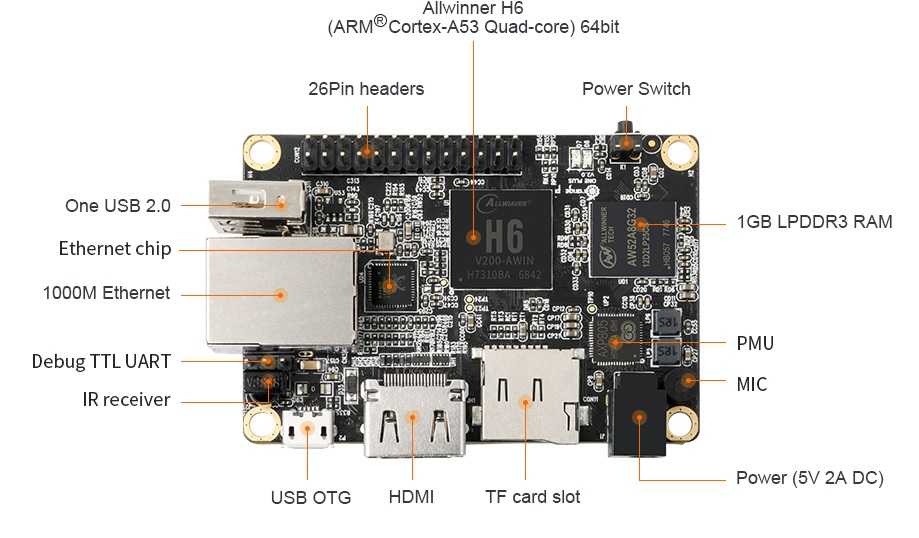

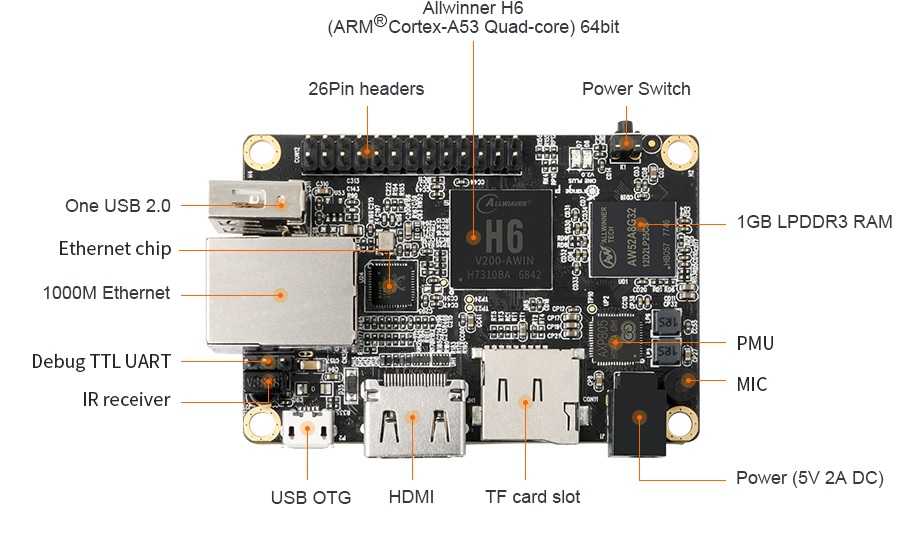

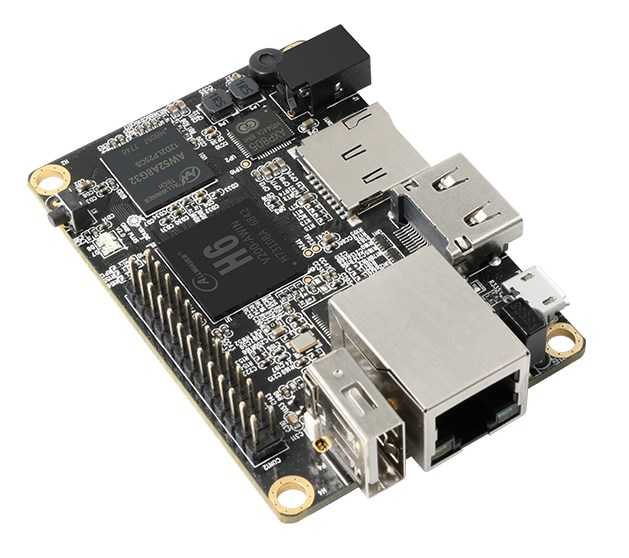

Orange Pi One Plus H6 - 64bit мини ПК с 1 Гб LPDDR3 и поддержкой android 7Orange Pi One Plus H6 — усовершенствованный Orange Pi One путем установки в него процессора Allwinner H6 вместо H3. Произошло много изменений, памяти стало в два раза больше, теперь целый 1 Гб памяти LPDDR3, расположенный на одном чипе AW52ABG32.

На питании платы стоит контроллер AXP805 (защита от перенапряжения (OVP), защита от пониженного напряжения (UVP).

Применён SoC Allwinner H6, на основе 4х ядер Cortex-A53. Видеосистема Mali-T720 (поддержка OpenGL ES 3.0 и DirectX 11).

Выход в сеть через LAN 10/100/1000 Mб/с (RTL8211). На борту один полноразмерный порт USB 2.0 и один mini-USB с поддержкой OTG. Поддерживается питание платы через USB-OTG.

Естественно имеется ИК-приемник и микрофон, контактная площадка UART. Можно подключить монитор или телевизор через HDMI. Цена от  производителя на Aliexpress около 19.99$. Изделие имеет размеры всего 48 × 68 мм и весит 45 граммов. Для хранения данных служит сменная карта microSD.  Имеет программируемые контакты общего назначения GPIO (26 контактов).

[adinserter block=»11″]

Основные характеристики

ПроцессорH6 четырехъядерный процессор 64-bit ARM Cortex™-A53
GPU• Высокопроизводительный многоядерный GPU Mali T720
• OpenGL ES3.1/3.0/2.0/1.1
• Microsoft DirectX 11 FL9_3
• ASTC(Адаптивное масштабируемое сжатие текстуры)
• Операция с плавающей запятой больше, чем 70 GFLOPS
Оперативная память (SDRAM)1GB LPDDR3 (вместе с GPU)
Поддерживаемые карты памятиTF card (Max. 32GB) /MMC card slot
LAN10/100M/1000M?Ethernet RJ45 (RTL8211)
Audio входMIC
Audio выходHDMI 2.0a
Декодирование видеоH265/HEVC Main/Main10 profile@Level5.2 High-tier ;4K@60fps, up to 6Kx4K@30fps
H264/AVC BP/MP/HP@level5.1, MVC, 4K@30fps
VP9,Profile 0/2, 4K@30fps
AVS+/AVS JIZHUN profile@level 6.0, 1080P@60fps
Video выходHDMI 2.0a TX с HDCP 2.2 output
Источник питанияВход постоянного тока, вход USB OTG поддерживает питание
PMUAXP805
USB 2.0 портыОдин USB 2.0 Host, один Micro USB 2.0
Низкоуровневые периферийные устройстваГребенка 26 Pins
GPIO(1?3) pinUART, ground.
ИндикаторыПитания и состояния
ИК-приемникИмеется
КнопкиПитания (K1)
Поддерживаемые ОСAndroid, Ubuntu, Debian

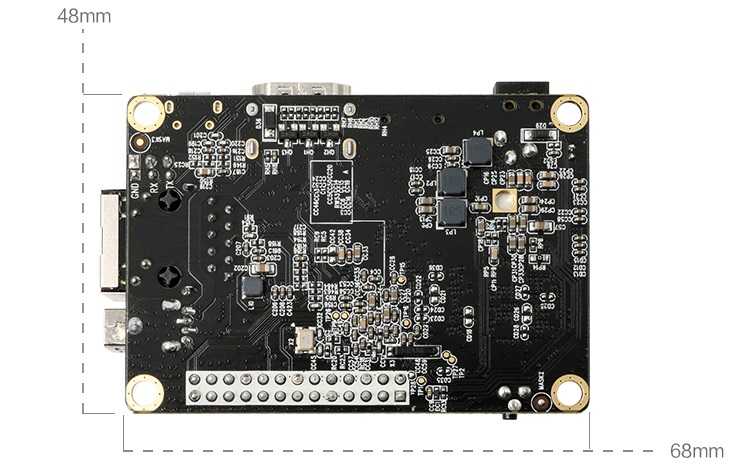

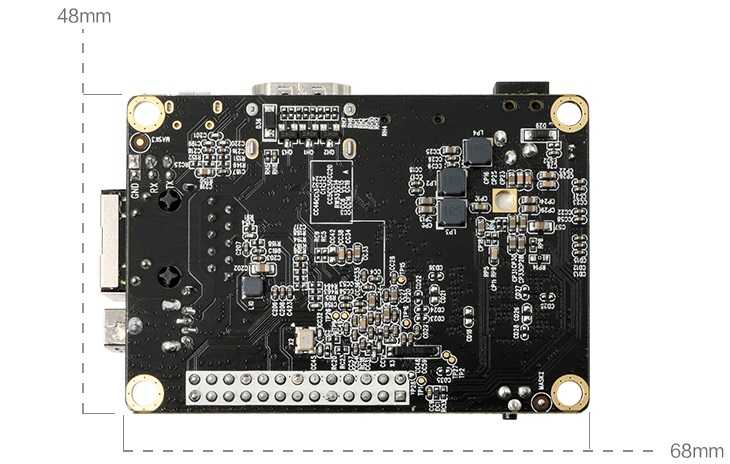

Размеры69мм x 48мм
Вес45 г

[adinserter block=»2″]

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
Orange Pi One Plus H6 - 64bit мини ПК с 1 Гб LPDDR3 и поддержкой android 7Android 7.0Android image With Google Play
Android_7.0_en_gapps_v1.3
-MEGA CloudИнструкция по установке
Android image without google play
Android_EN_V1.2
-MEGA Cloud
Android 9.09.0-MEGA Cloud
Baidu Cloud
Orange Pi One Plus H6 - 64bit мини ПК с 1 Гб LPDDR3 и поддержкой android 7Ubuntu16.04 Serverroot/orangepiMEGA CloudИнструкция по установке с помощью Etcher
Инструкция по установке с помощью Win32 Disk Imager
16.04 Desktop Xfceroot/orangepiMEGA Cloud
Orange Pi One Plus H6 - 64bit мини ПК с 1 Гб LPDDR3 и поддержкой android 7DebianJessie Xfceroot/orangepiMEGA Cloud

Руководство пользователя и схемы

Исходники



Видео
