Banana PI BPI-D1 миниатюрный одноплатник с HD-видеокамерой

Banana PI BPI-D1 миниатюрный одноплатник с HD-видеокамеройBanana Pi D1 —  небольшая платформа разработки с открытым исходным кодом и встроенной HD-видеокамерой, способной захватывать видео с разрешением 720p и скоростью 30 кадров в секунду.

Система основана на 400MHz ARM926EJ  разрядностью 32Bits и Mali-400 MP2. Оперативной памяти 64MB DDR2, 16 МБ SPI-FLASH и SD-карта (до 32 ГБ).  Опционально подключается USB WIFI.

Потребляемая мощность устройства:  5в — 200 мА (без модуля Wi-Fi) 5в — 300 мА (с модулем Wi-Fi), что позволяет обеспечить 24-часовую непрерывную запись с блоком питания 10000 мАч.

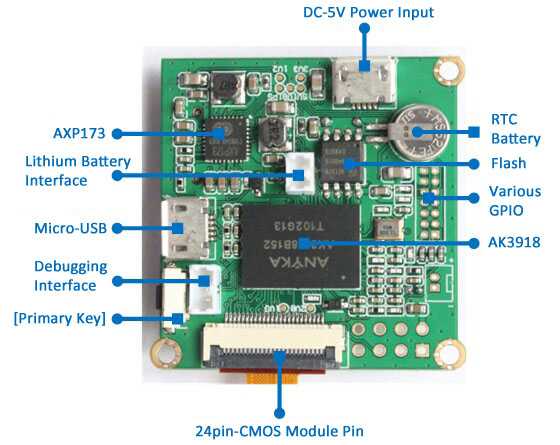

На плате находится 1xUSB OTG, для камеры 24pin CMOS и разъем для подключения аккумулятора.

Имеет программируемые контакты общего назначения GPIO. Питание платы 5В через Micro USB, а также от батареи (на плате есть разъем для её подключения). Цена от  производителя на Aliexpress 29.99$ . Изделие имеет размеры 38 мм × 38 мм и весит 10 грамм.

Основные характеристики

РазмерPCB 38x38 мм
CPU400MHz ARM926EJ 32Bits RISC Core
ОЗУ64 МБ DDR2
Flash16 МБ SPI-FLASH
Место храненияMicro SD, поддерживаемый для карт 8G, 16G, 32G TF

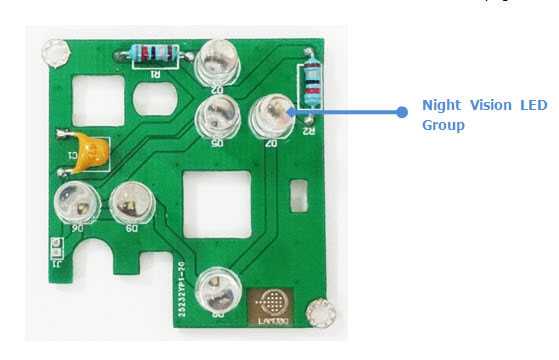

CMOSCMOS Image Sensor SoC30FPS @ 720P, видимый свет с 940 нм двухсторонним инфракрасным фильтром объектива с функцией инфракрасного ночного видения
ОбъективM7 * P0.35 EFL = 3,0 мм / F.NO = 2,8 / Угол обзора = 60 °
ВидеоОн обеспечивает аппаратное кодирование H.264 при 1280x720p_30fps.Карточка Micro SD 32G TF может хранить 120 часов видеоданных
АудиоMP3/WMA/AAC
WIFIUSB WIFI (OPTION): WiFi-модуль может переключаться между AP и SLAVE-режимом, легко настроить WiFi-модуль.BPI-D1 поддерживает режим WPS

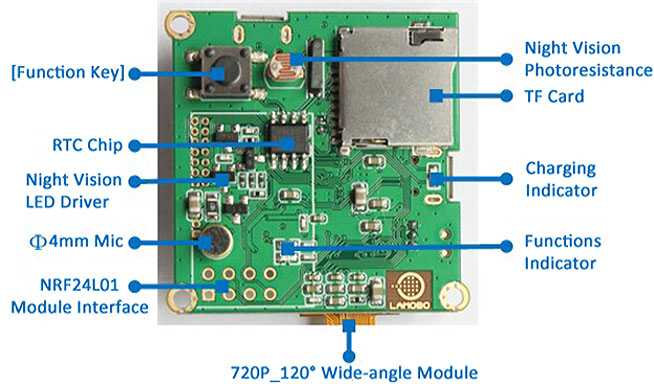

RTCRTC и поддержка OSD
PMПоддержка Li-ion зарядки со встроенным чипом управления питанием AXP173
МикрофонВстроенный
Потребляемая мощностьЗапись: 5V-200mA; WiFi On: 5V-350mA; непрерывно записывайте 720P видео или аудио данные в течение 24 часов, когда имеется батарея мощностью 10000mAH.
GPIO1UART / 2GPIO, 2PWM / 2GPIO, I2C, Audio Line IN, HP Audio Out L, HP Audio Out R; 1SPI интерфейс
ARTНезависимый интерфейс отладки UART
USBПрограммный интерфейс USB / устройство OTG (модуль WiFi / USB-накопитель)
DC INВход питания Micro-USB + 5 В
АккумуляторЛитиево-ионный 3.7V
Операционные системыЗапуск на Linux 3.4.35

GPIO

Banana PI BPI-D1 миниатюрный одноплатник с HD-видеокамерой
Руководство пользователя и схемы

User Manual Banana PI BPI-D1
Исходники
