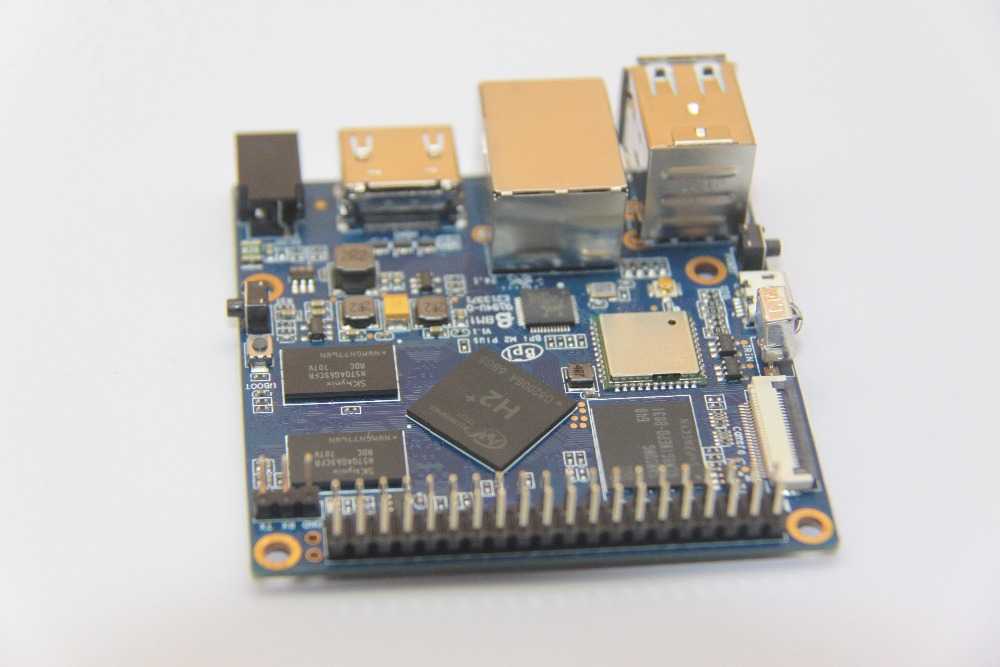

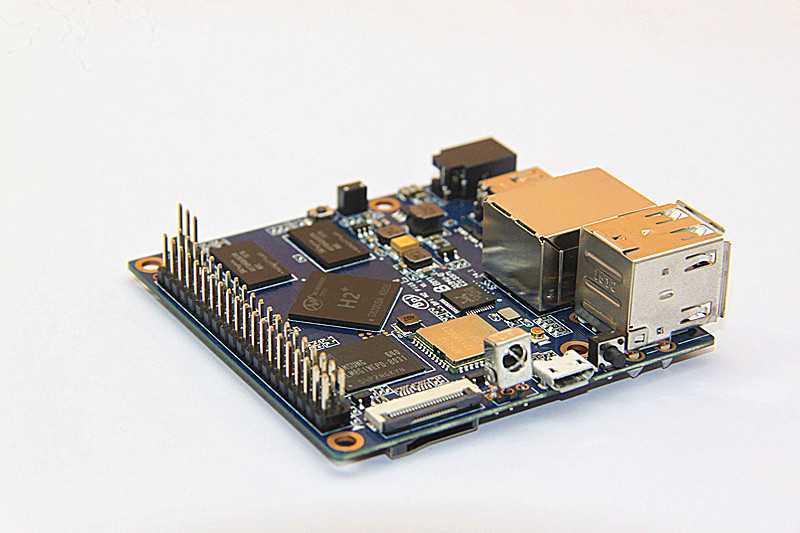

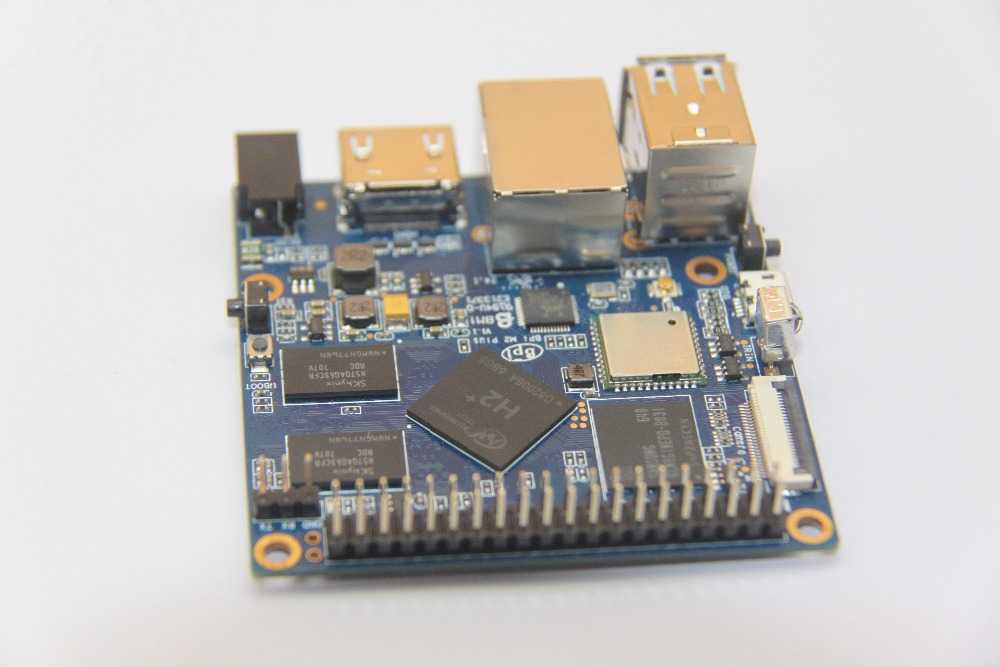

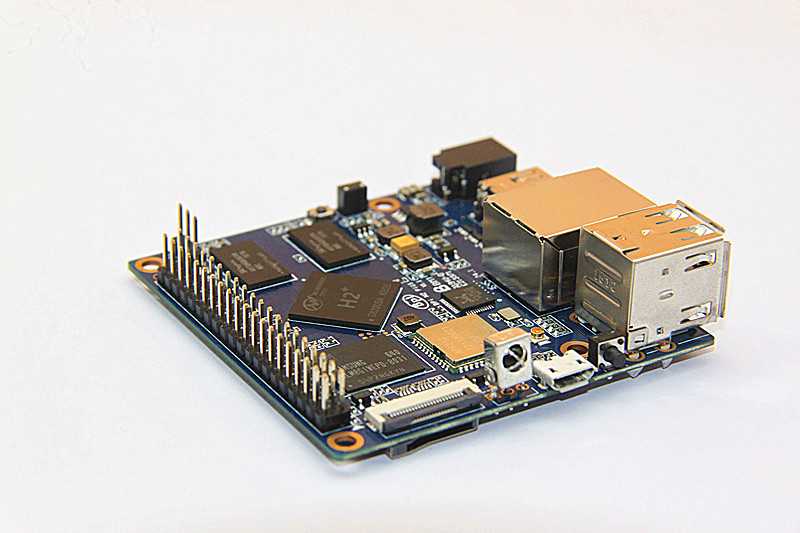

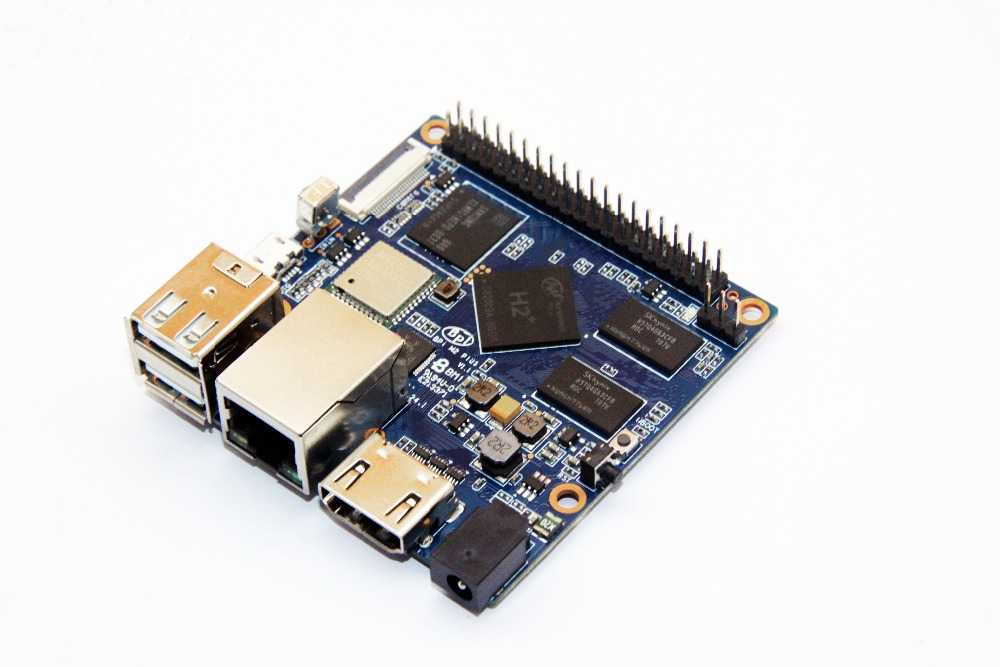

Banana Pi BPI-M2+ H2+ мини-одноплатный компьютер с SoC Allwinner H2+

Banana Pi BPI-M2+ H2+ мини-одноплатный компьютер с SoC Allwinner H2+Banana Pi BPI-M2+ H2+ — точно такой же, как M2+ H3, отличаются только процессором, и единственная разница между H2 и H3 заключается в том, что H2 не поддерживает выход видео в 4K. SoC Allwinner H2+ состоит из 4х ядер Cortex-A7 и видеосистемы из 2х ядер Mali400. Содержит 1 Гб оперативной памяти DDR3 SDRAM. 8Гб внутренней памяти eMMC. Имеет WiFi, Bluetooth 4.0 AP6212. Ethernet 10/100/1000 Realtek RTL 8211. 2 полноценных USB 2.0 и 1 OTG microUSB. Выход видео HDMI и CSI входной разъем камеры. Имеет программируемые контакты общего назначения GPIO (40 контактов). Питание платы 5 В 2 А (разъем 4.0 мм/1.7 мм). На плате находится инфракрасный приемник. Цена от  производителя на Aliexpress 34,50$  без учета стоимости доставки. Изделие имеет размеры 65 × 65 мм и весит 48 грамм.

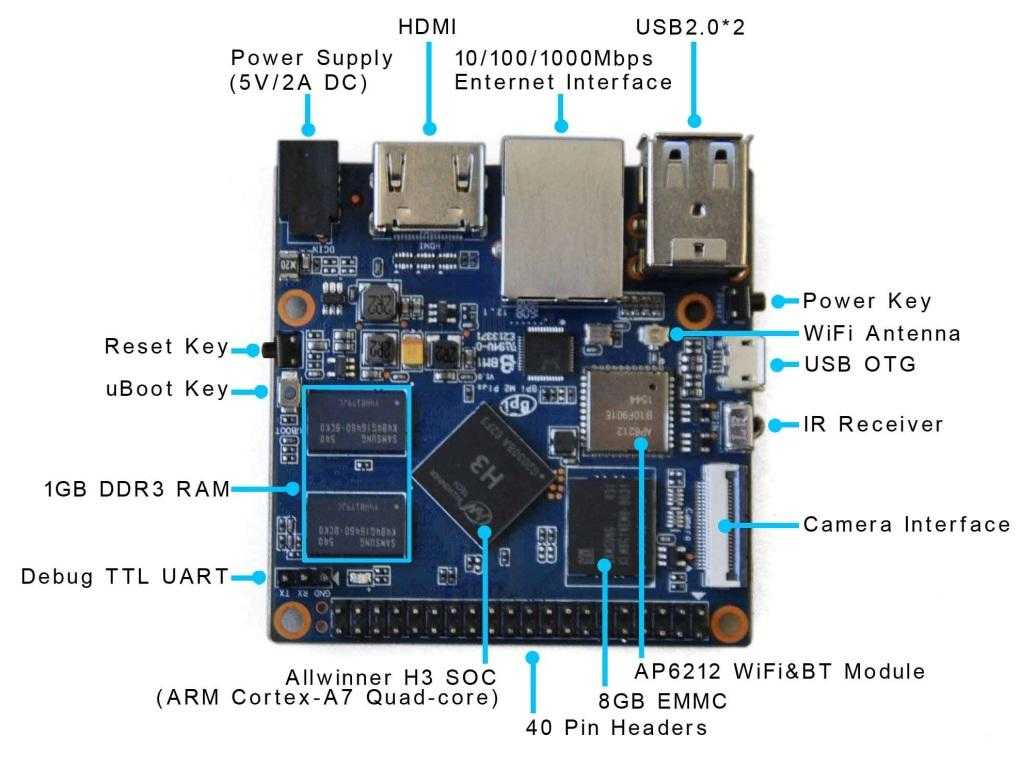

Основные характеристики

CPUH2 + quad-core Cortex-A7
GPUMali400MP2 GPU @600MHz,Supports OpenGL ES 2.0
Memory1GB DDR3 (SDRAM shared with GPU)

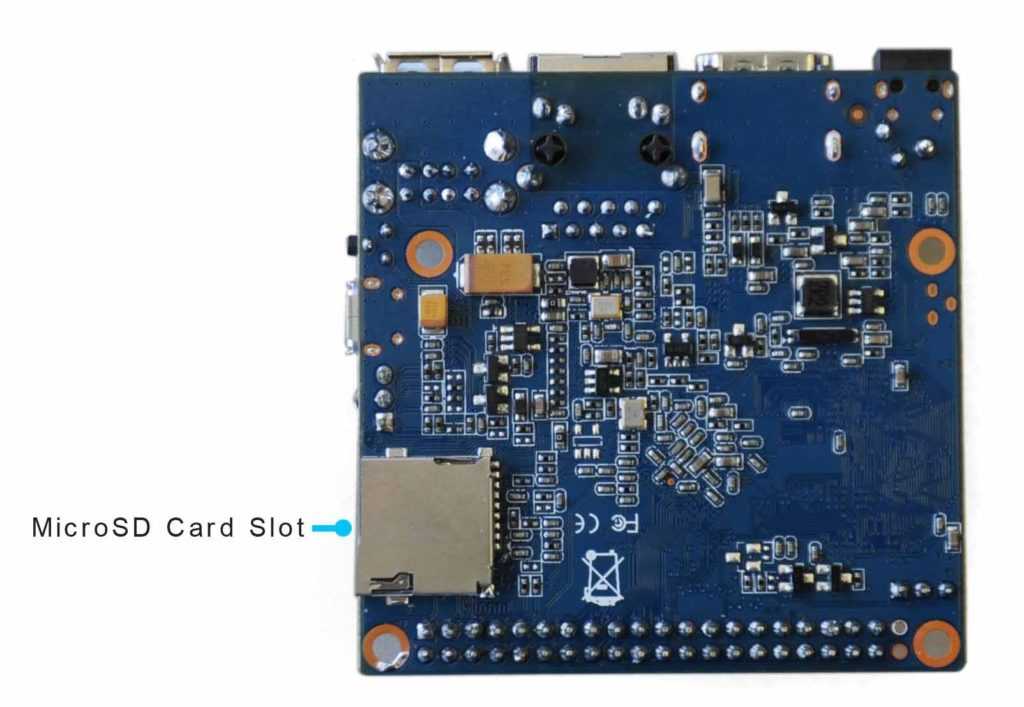

Storage SupportMicroSD card (Max. 64GB), 8GB EMMC Flash
Onboard Network10/100/1000 Ethernet RJ45 and WiFi 802.11b/g/n
Video InCSI connector for 8-bit YUV42 CMOS sensor and capture of 1080p@30fps
Video OutHDMI
Audio OutHDMI
Power Source5V DC @ 2A
USB Ports2x USB 2.0
ButtonsPower Button, Recovery Button, Uboot Button
GPIOUART, ground
LEDPower led, Status led
IRIR input onboard
OSAndroid, Ubuntu, Debian, Rasberry Pi Image
Dimensions65mm × 65mm
Weight48g

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
Android 4.43.0 HDMI
2017-01-11
-GoogleDriveИнструкция по установке
Ubuntu MATE 16.043.4
2017-07-14
bananapi/root
bananapi
GoogleDriveИнструкция по установке

GPIO

Banana Pi BPI-M2+ H2+ мини-одноплатный компьютер с SoC Allwinner H2+

Руководство пользователя и схемы
