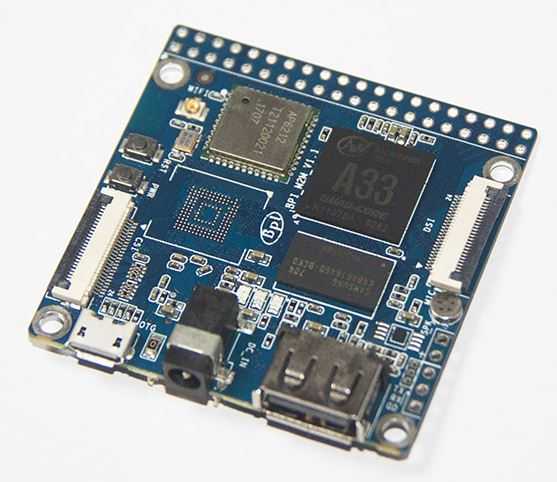

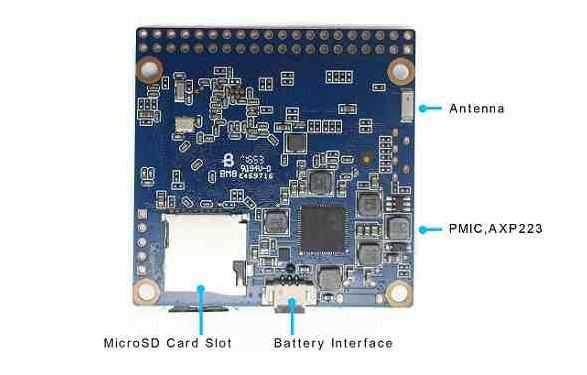

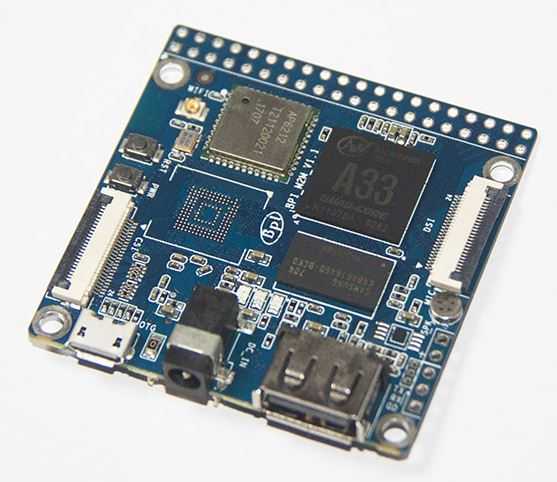

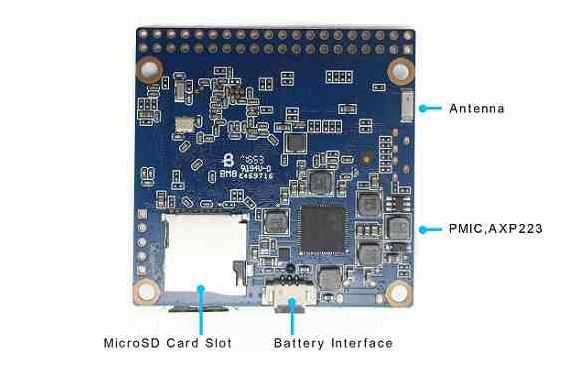

Banana Pi BPI M2 Magic одноплатник в ультра-портативном форм-факторе SoC Allwinner A33 или R16BPI M2 Magic — плата разработки ARM SoC, которая предлагает отличные вычислительные характеристики в ультра-портативном форм-факторе. Это 51-миллиметровый квадрат с четырехъядерным SoC Allwinner A33 или  SoC Allwinner R16. 512MB DDR3 RAM. Опционально могут комплектоваться с памятью eMMC. Видеосистема использует двухъядерный Mali 400 MP2. Имеет встроенный WiFi 802.11 b/g/n (AP6212) и BT BT4.0 (AP6212). 1 порт USB A 2.0, 1 порт USB OTG, разъем DSI для дисплея, порт питания постоянного тока. CSI входной разъем камеры. MIPI DSI для LCD дисплея. Имеет программируемые контакты общего назначения GPIO (40 контактов). Питание платы 5В 2А. Есть дополнительно разъем для 3.7В батареи. Цена от  производителя на Aliexpress 24-29$  без учета стоимости доставки. Изделие имеет размеры 51 × 51 мм и весит 40 грамм.

[adinserter block=»2″]

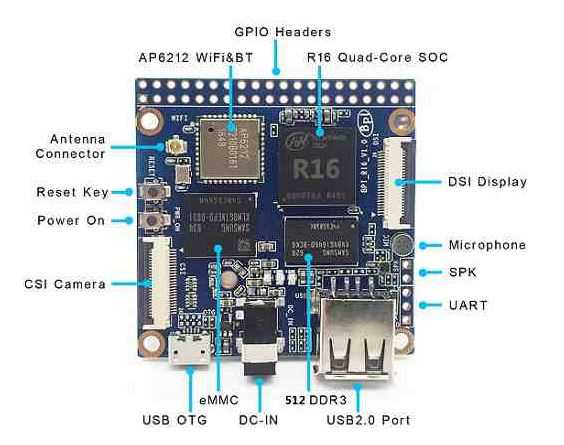

Основные характеристики

SocAllwinner R16,Quad-code ARM Cortex-A7,also support A33 design
GPUMali 400 MP2
SDRAM512MB DDR3 (shared with GPU)
Power5V @ 2A via DC power
Low-level peripherals40 Pins Header, 28×GPIO, some of which can be used for specific functions including UART, I2C, SPI, PWM.
WifiWifi 802.11 b/g/n 2.4GHz (AP6212)
BluetoothBT4.0
On board StorageMicroSD (TF) card, eMMC 8G on board (option:16/32/64G)
DisplayMIPI Display Serial Interface (DSI) interface(4 data lanes)
CameraA CSI input connector Camera:Supports 8-bit YUV422 CMOS sensor interface,Supports CCIR656 protocol for NTSC and PAL,Supports 5M pixel camera sensor ,Supports video capture solution up to 1080p@30fps
Video decoderMulti-format FHD video decoding, including Mpeg1/2, Mpeg4, H.263, H.264, etc H.264 high profile 1080p@60fps
Video encoderH.264 encoder: high profile 1080p@60fps
Audio inputOn board microphone
USB1x USB 2.0 host, 1x USB 2.0 OTG
ButtonsReset button, Power button
LedsRed, Green, Blue
battery3.7V lithium battery power support
Sizes51 mm × 51mm
Weight40g

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
Banana Pi BPI M2 Magic одноплатник в ультра-портативном форм-факторе SoC Allwinner A33 или R16Android 6.0LCD5-Version-GoogleDrive
Baidu
Инструкция по установке
Banana Pi BPI M2 Magic одноплатник в ультра-портативном форм-факторе SoC Allwinner A33 или R16Ubuntu MATE 16.04 matebeta3pi/root
bananapi
GoogleDrive
Baidu
Инструкция по установке
betapi/root
bananapi
GoogleDrive

GPIO

Banana Pi BPI M2 Magic одноплатник в ультра-портативном форм-факторе SoC Allwinner A33 или R16[adinserter block=»11″]

Руководство пользователя и схемы

Banana Pi BPI M2 Magic одноплатник в ультра-портативном форм-факторе SoC Allwinner A33 или R16
Banana Pi BPI M2 Magic одноплатник в ультра-портативном форм-факторе SoC Allwinner A33 или R16
Banana Pi BPI M2 Magic одноплатник в ультра-портативном форм-факторе SoC Allwinner A33 или R16
