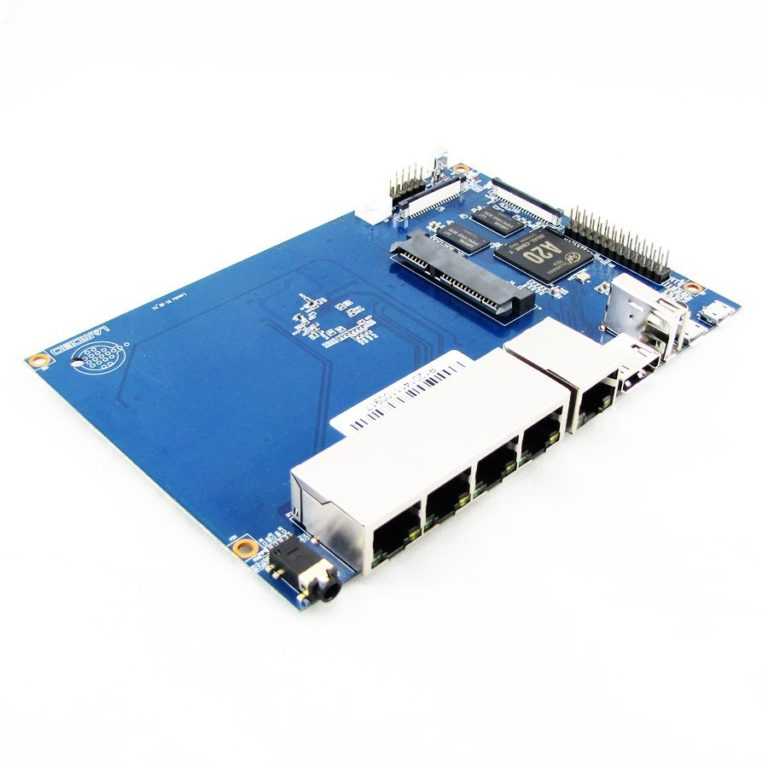

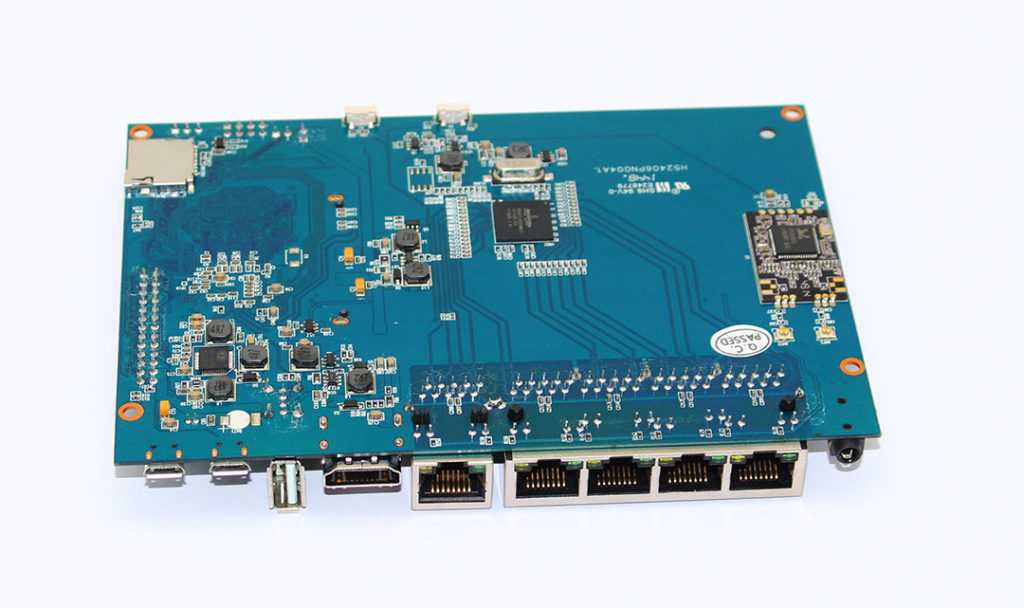

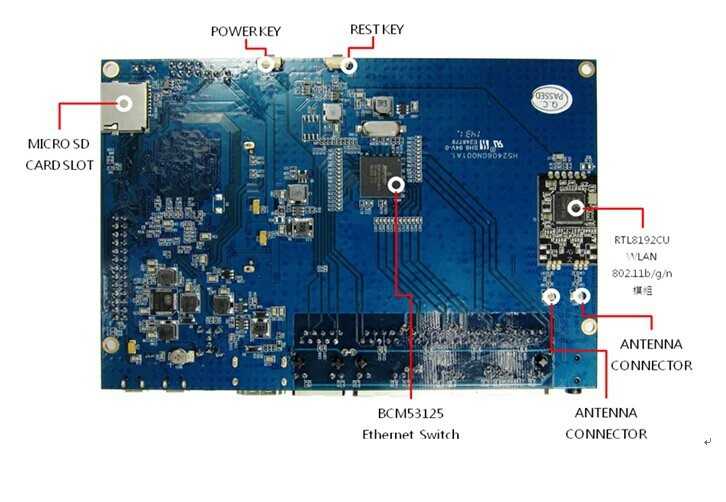

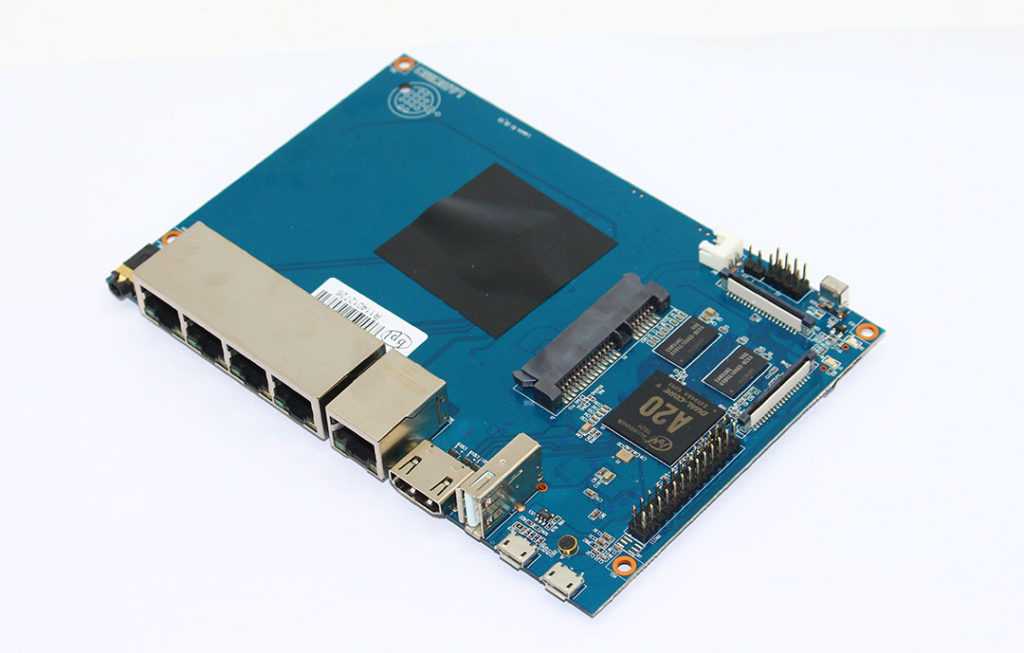

Banana PI BPI-R1 — маршрутизатор с открытым программным обеспечением, который может работать на различных операционных системах с открытым исходным кодом, включая OpenWrt, Android и Bananian. R1 имеет тонкий форм-фактор маршрутизатора с отсеком для 2,5-дюймовых жестких дисков, а также 4 порта Gigabit LAN, 1 Gigabit WAN и 300Mbs Wi-Fi стандарты g/b/n. Оснащен высокопроизводительным  SoC AllWinner A20 с двухъядерным процессором 1 ГГц, 1 ГБ DDR3 SDRAM, SATA, 2 порта USB и HDMI.

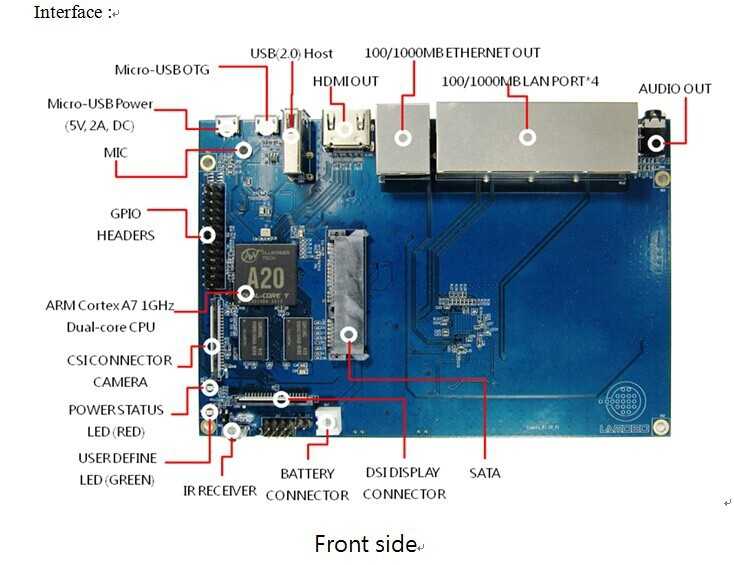

Выход видео HDMI,CVBS,LVDS/RGB, и CSI входной разъем камеры. Имеет программируемые контакты общего назначения GPIO (26 контактов). Питание платы 5В 2А (разъем microUSB), а также от батареи (на плате есть разъем для её подключения). На плате находится инфракрасный приемник. Цена от  производителя на Aliexpress 62$ . Изделие имеет размеры 148 мм x 100 мм и весит 83 грамма.

[adinserter block=»2″]

Основные характеристики

CPUA20 ARM Cortex-A7 ™ Двухъядерный
GPUARM Mali-400 MP2 с Open GL ES 2.0 / 1.1
Оперативная память1 ГБ DDR3 SDRAM
Внешняя памятьSD-карта (до 64 ГБ) / SATA (до 2 ТБ)
Сеть4x Gigabit LAN 1x Gigabit WAN
Wi-Fi300Mbs Wi-Fi g/b/n
Видео входВход CSI для видеокамер
Видео выходHDMI, CVBS, LVDS / RGB
Аудио выход3,5 мм разъем и HDMI
АудиовходВстроенный микрофон
Источник питанияMicro USB, дополнительный порт 5 В постоянного тока (с положительным центром 1,6 x 4,4 мм)
USB-порты2x USB 2.0
КнопкиСброс: рядом с Micro USB
Power: рядом с перезагрузкой
Загрузка (опция): за разъемом HDMI
GPIOGPIO, UART, шина I2C, шина SPI с двумя выборками микросхем, шина CAN, ADC, PWM, + 3.3v, + 5v, земля
СветодиодыПитание и RJ45
Операционные системыAndroid, Raspbian, Ubuntu, OpenSUSE, Debian, Bananian
Габаритные размеры148 мм x 100 мм
Вес83г

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
Banana PI BPI-R1 - маршрутизатор с открытым программным обеспечением, SoC Allwinner A20ArchLinux4.6.5 28-12-2017GoogleDriveИнструкция по установке
Banana PI BPI-R1 - маршрутизатор с открытым программным обеспечением, SoC Allwinner A20OpenWrtV4.0GoogleDrive
baidu
stable-FR-2-sunxi-Lamobo_R1-sdcard-factoryGoogleDrive
Banana PI BPI-R1 - маршрутизатор с открытым программным обеспечением, SoC Allwinner A20 Armbianroot/1234armbian.comИнструкция по установке
Banana PI BPI-R1 - маршрутизатор с открытым программным обеспечением, SoC Allwinner A20Ubuntu MATE 16.0416.04-desktop-armhf-raspberry-pi-bpi-m1-m1p-r1-sd-emmcbananapi/root
bananapi
GoogleDriveИнструкция по установке
Banana PI BPI-R1 - маршрутизатор с открытым программным обеспечением, SoC Allwinner A20RaspbianJessieGoogleDrive
LiteGoogleDrive
Banana PI BPI-R1 - маршрутизатор с открытым программным обеспечением, SoC Allwinner A20KanuxBeta-3.3.0-previewGoogleDrive

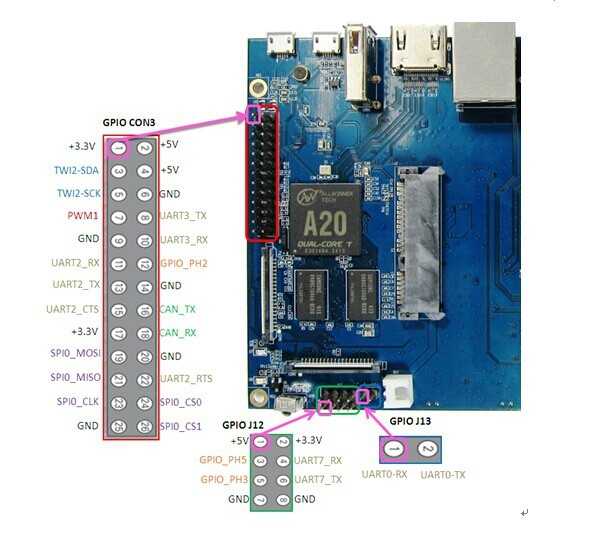

GPIO

Banana PI BPI-R1 - маршрутизатор с открытым программным обеспечением, SoC Allwinner A20[adinserter block=»11″]

Руководство пользователя и схемы

Banana PI BPI-R1 - маршрутизатор с открытым программным обеспечением, SoC Allwinner A20
Banana PI BPI-R1 - маршрутизатор с открытым программным обеспечением, SoC Allwinner A20

Видео обзоры
