Orange Pi Lite2 H6 -  64bit четырехъядерный одноплатник с USB3.0, Wi-Fi AC и 1Гб RAM Orange Pi Lite 2 H6  — модернизированный  Orange Pi Lite  путем установки в него процессора Allwinner H6 вместо H3.
Применён SoC Allwinner H6, на основе 4х ядер Cortex-A53. Видеосистема Mali-T720 (поддержка OpenGL ES 3.0 и DirectX 11).

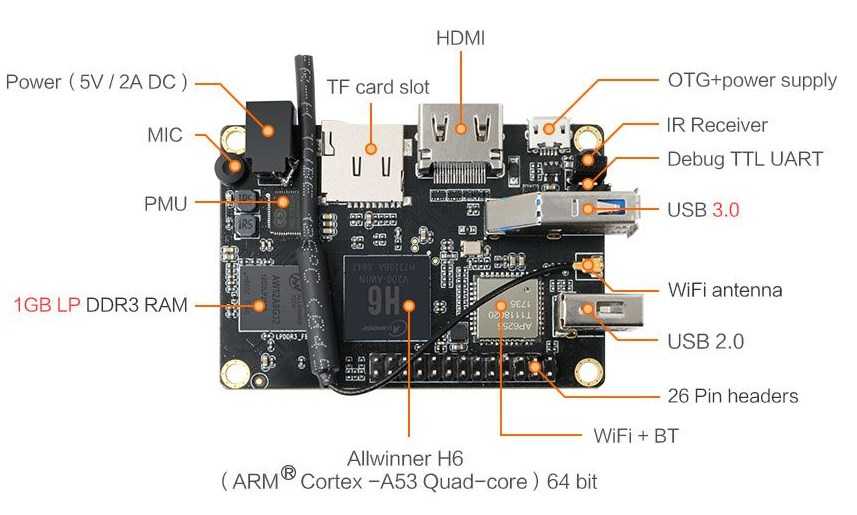

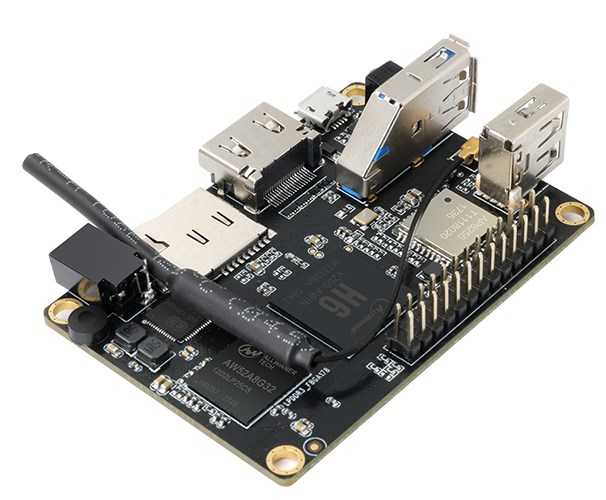

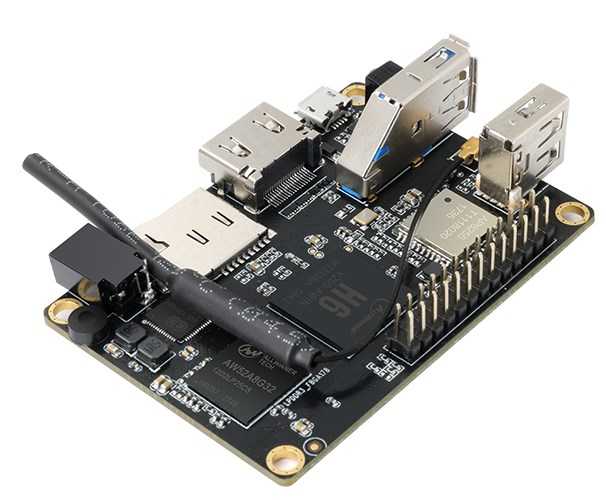

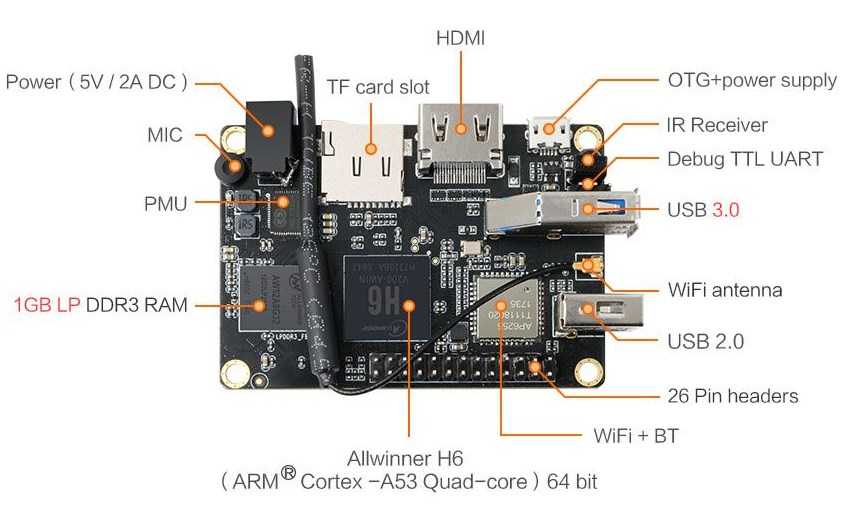

Произошло много изменений, памяти стало в два раза больше, теперь целый 1 Гб памяти LPDDR3, расположенный на одном чипе AW52ABG32. На питании платы стоит контроллер питания AXP805, защита от перенапряжения (OVP), защита от пониженного напряжения (UVP).
Выход в сеть через Wi-Fi AP6255, IEEE 802.11 AC/b/g/n, BT4.1. На борту один полноразмерный порт USB 2.0 и один mini-USB с поддержкой OTG, а также один полноценный  порт USB 3.0. Поддерживается питание платы через USB-OTG. Естественно имеется ИК-приемник и микрофон, контактная площадка UART. Можно подключить монитор или телевизор через HDMI. Цена от  производителя на Aliexpress  25$. Изделие имеет размеры всего 48 × 68 мм и весит 50 грамм. Для хранения данных служит сменная карта microSD.  Имеет программируемые контакты общего назначения GPIO (26 контактов).

[adinserter block=»2″]

Основные характеристики

ПроцессорH6 четырехъядерный процессор 64-bit ARM Cortex™-A53
GPU• Высокопроизводительный многоядерный GPU Mali T720
• OpenGL ES3.1/3.0/2.0/1.1
• Microsoft DirectX 11 FL9_3
• ASTC(Адаптивное масштабируемое сжатие текстуры)
• Операция с плавающей запятой больше, чем 70 GFLOPS
Оперативная память (SDRAM)1GB LPDDR3 (вместе с GPU)
Поддерживаемые карты памятиTF card (Max. 32GB) /MMC card slot
WIFI+BTAP6255, IEEE 802.11 AC/b/g/n, BT4.1
Audio входMIC
Audio выходHDMI 2.0a

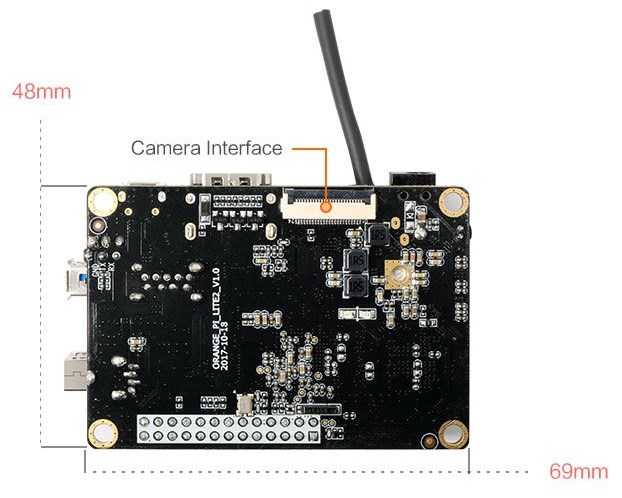

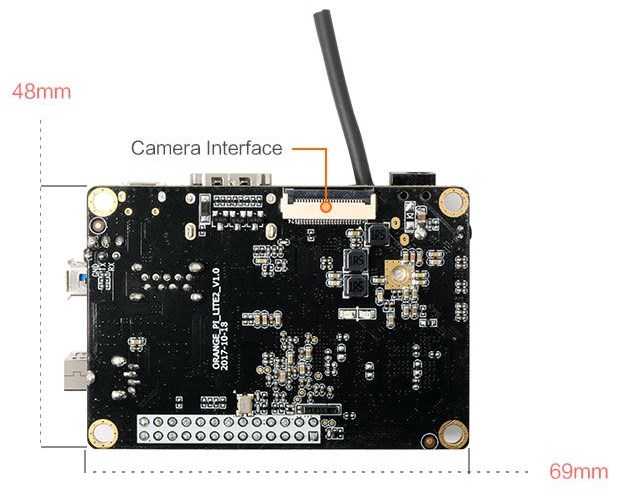

Video входВходной разъем камеры CSI:
• Поддержка 8-битного интерфейса цифровой камеры
• Максимальное разрешение захвата для параллельного интерфейса 5M
Декодирование видеоH265/HEVC Main/Main10 profile@Level5.2 High-tier ;4K@60fps, up to 6Kx4K@30fps
H264/AVC BP/MP/HP@level5.1, MVC, 4K@30fps
VP9,Profile 0/2, 4K@30fps
AVS+/AVS JIZHUN profile@level 6.0, 1080P@60fps
Video выходHDMI 2.0a TX с HDCP 2.2 output
Источник питанияВход постоянного тока, вход USB OTG поддерживает питание
PMUAXP805
USB 2.0 портыОдин USB 2.0 Host, один Micro USB 2.0
USB 3.0 портыОдин USB 3.0 Host
Низкоуровневые периферийные устройствагребенка 26 Pins
GPIO(1x3) pinUART, ground.
ИндикаторыПитания и состояния
ИК-приемникИмеется
КнопкиПитания (K1)
Поддерживаемые ОСAndroid, Ubuntu, Debian
Размеры69мм x 48мм
Вес50 г

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
Orange Pi Lite2 H6 -  64bit четырехъядерный одноплатник с USB3.0, Wi-Fi AC и 1Гб RAMAndroid 7.0Android image With Google Play
Android_7.0_en_gapps_v1.3
-MegaИнструкция по установке
Android image without google play
Android_EN_V1.0
-Mega
Orange Pi Lite2 H6 -  64bit четырехъядерный одноплатник с USB3.0, Wi-Fi AC и 1Гб RAMUbuntu16.04 Serverroot/orangepiMegaИнструкция по установке с помощью Etcher
Инструкция по установке с помощью Win32 Disk Imager
16.04 Desktop Xfceroot/orangepiMega
Orange Pi Lite2 H6 -  64bit четырехъядерный одноплатник с USB3.0, Wi-Fi AC и 1Гб RAMDebianJessie Xfceroot/orangepiMega

Руководство пользователя и схемы

Orange Pi Lite2 H6 -  64bit четырехъядерный одноплатник с USB3.0, Wi-Fi AC и 1Гб RAM
Orange Pi Lite2 H6 -  64bit четырехъядерный одноплатник с USB3.0, Wi-Fi AC и 1Гб RAM
Orange Pi Lite2 H6 -  64bit четырехъядерный одноплатник с USB3.0, Wi-Fi AC и 1Гб RAM

Исходники

Orange Pi Lite2 H6 -  64bit четырехъядерный одноплатник с USB3.0, Wi-Fi AC и 1Гб RAM
