Orange Pi Zero Plus H5 — компактный компьютер с процессором Allwinner H5 и Gigabit Ethernet

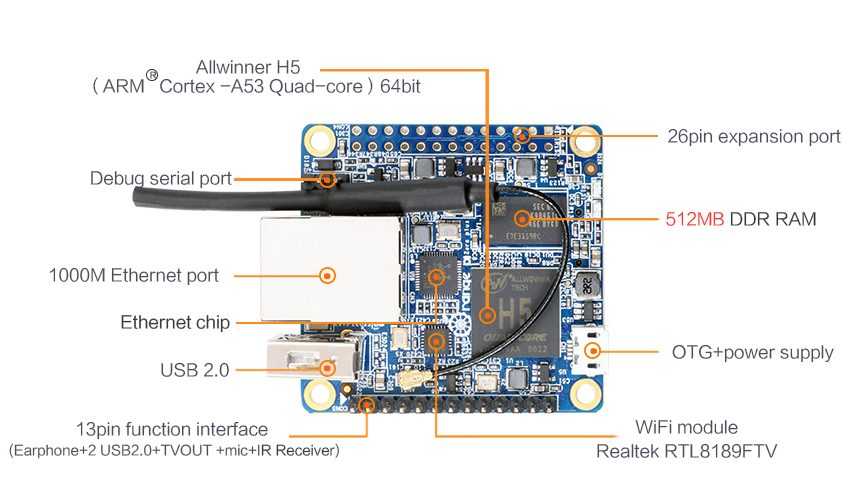

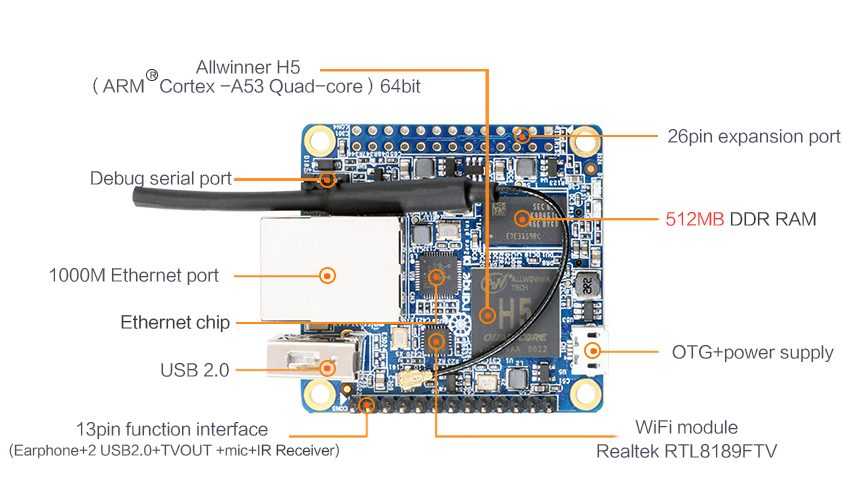

Orange Pi Zero Plus H5Orange Pi Zero Plus H5 — одноплатный компьютер серии Orange Pi с отличительной особенностью это наличием процессора Allwinner H5 включающего в себя: 64-битные четыре ядра на ARM Cortex-A53 с тактовой частотой до 1.6 ГГц в Turbo режиме и Gigabit Ethernet.

Графическая система располагает четырьмя ядрами Mali-450 с тактовой частотой до 650 МГц.

Оперативной памяти 512 Мб DDR3. Адаптер беспроводной связи Wi-Fi с поддержкой стандартов IEEE 802.11b/g/n с внешней антенной.

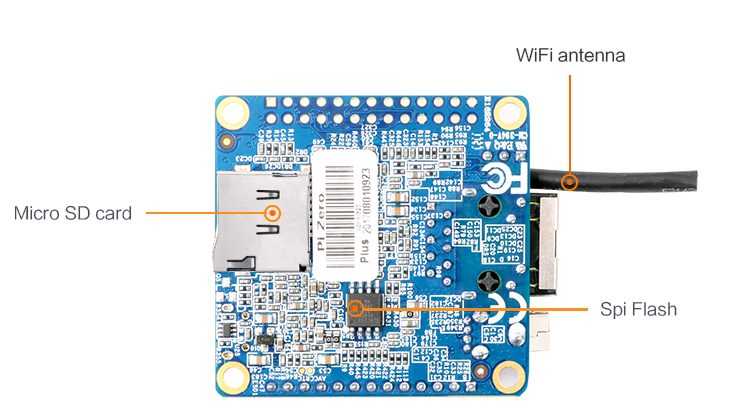

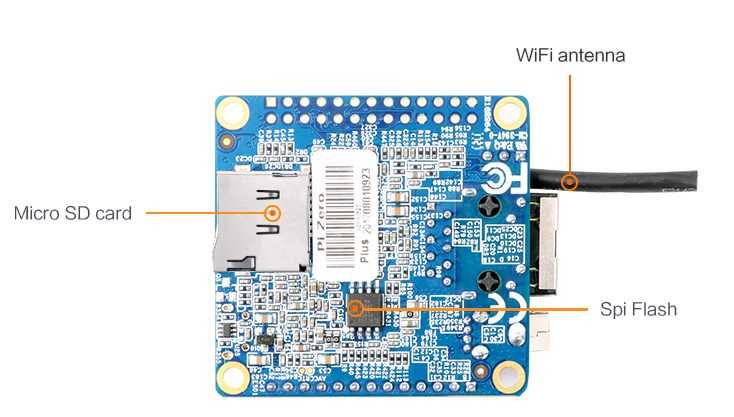

Для записи системы и хранения данных имеется слот microSD поддержка карт емкостью до 32 Гб. Объем установленной Spi Flash 2 Мб.

На плате также есть порт USB 2.0 и microUSB 2.0 (OTG). GPIO на 26 выводов и дополнительный на 13 выводов к которому подкючается адаптер для монитора, переходник на два дополнительных USB-порта, микрофон и наушники. Питание осуществляется от 5-вольтового адаптера через разъём micro-USB или пины питания (GPIO). Цена от  производителя на Aliexpress около 15$ . Изделие имеет размеры всего 45 × 48 мм и весит 26 граммов.

[adinserter block=»11″]

Основные характеристики

ПроцессорН5 четырёх-ядерный процессор Cortex-A 53 Н.265/HEVC 1080Р
GPUMali-450 650 МГц поддерживает OpenGL ES 2.0/1.1/1.0, OpenVG 1.1, EGL
Оперативная память512Мб DDR3
Поддерживаемые карты памяти10 class TF Card ( Max64GB)
Встроенная память2 Мб Spi Flash
EthernetGigabit Ethernet 1000M/100M/10M RJ45 (PoE отключен по умолчанию)
Wi-FiRealtek RTL8189FTV, IEEE 802.11 b/g/n
Видео-выходПоддержка внешней платы через 13pins
USB 2.0 PortsUSB 2.0 PORT, USB OTG
GPIO26 Pins Header, совместима с  Raspberry Pi В+
Источник питанияUSB OTG поддерживает питание
СветодиодыИндикатор питания
Индикатор состояния
Другие разъёмы13 Pins Header: 2х USB, IR pin, AUDIO(MIC, AV)
3 контактный Debug UART и общий (GND RX TX).
Поддерживаемые ОСAndroid, Ubuntu, Debian и другие
КнопкиКнопка питания
Размер45 мм на 48 мм

[adinserter block=»2″]

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
Orange Pi Zero Plus H5 - компактный компьютер с процессором Allwinner H5 и Gigabit EthernetAndroid2017-08-15-Mega
Cloud
GoogleDrive
Инструкция по установке
Orange Pi Zero Plus H5 - компактный компьютер с процессором Allwinner H5 и Gigabit EthernetDebian desktop2017-08-15 orangepi/orangepiMega
Cloud
GoogleDrive
Инструкция по установке
Orange Pi Zero Plus H5 - компактный компьютер с процессором Allwinner H5 и Gigabit EthernetUbuntu desktop2017-08-18 orangepi/orangepiMega
Cloud
GoogleDrive
Orange Pi Zero Plus H5 - компактный компьютер с процессором Allwinner H5 и Gigabit EthernetArch Linux2017-08-15orangepi/orangepiMega
Cloud
GoogleDrive

Платы расширения

Плата расширения (mic, A/V out, 2 USB, IR)

Для удешевления платы, некоторые разъемы были вынесены  в отдельную плату. Плата расширения с двумя USB 2.0 портами, инфракрасным датчиком, микрофоном, 5-контактным аудио и видео разъемом 3.5 мм. В случае необходимости приобретается отдельно.

Плата расширения Orange Pi Zero NAS

Превращает Апельсинку в NAS. Содержит SATA порт и разъём mSATA, два USB-порта, микрофон, ИК-приёмник и 3,5 мм AV разъем для видео тюльпаны и аудио. Питается плата через дополнительный разъём 4.0 мм/1.7 мм. Приобрести у производителя на Aliexpress.



Руководство пользователя и схемы

Orange Pi Zero Plus H5 - компактный компьютер с процессором Allwinner H5 и Gigabit EthernetOrange Pi Zero Plus H5 - компактный компьютер с процессором Allwinner H5 и Gigabit Ethernet
ORAN​GE​_PI​-ZE​RO​-PLUS​_V1​_0​_Sche​matic​OrangePi zero plus_H5 User Manual_v0.9.1
