Banana PI BPI-R2 — маршрутизатор с открытым программным обеспечением, SoC MediaTek MT7623N

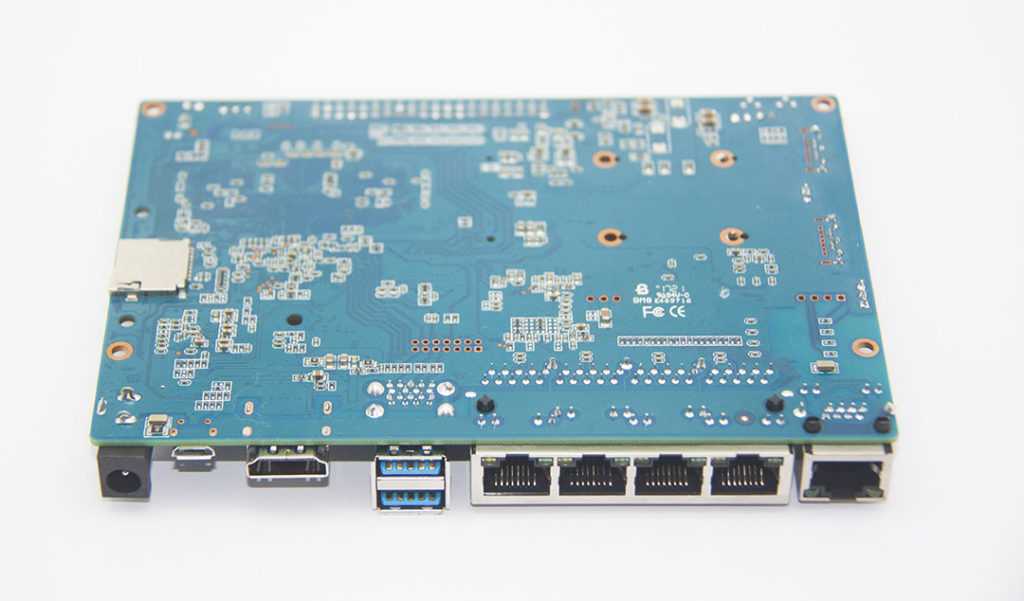

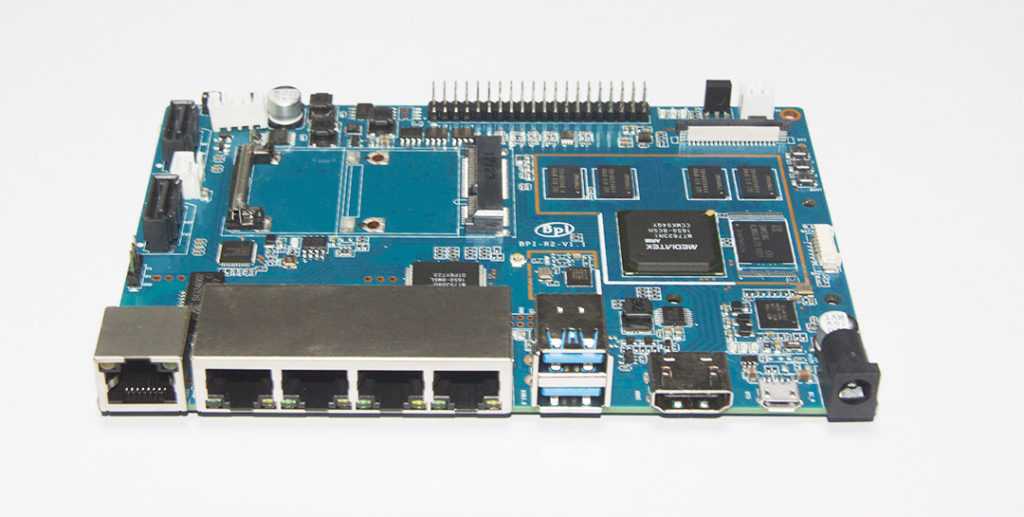

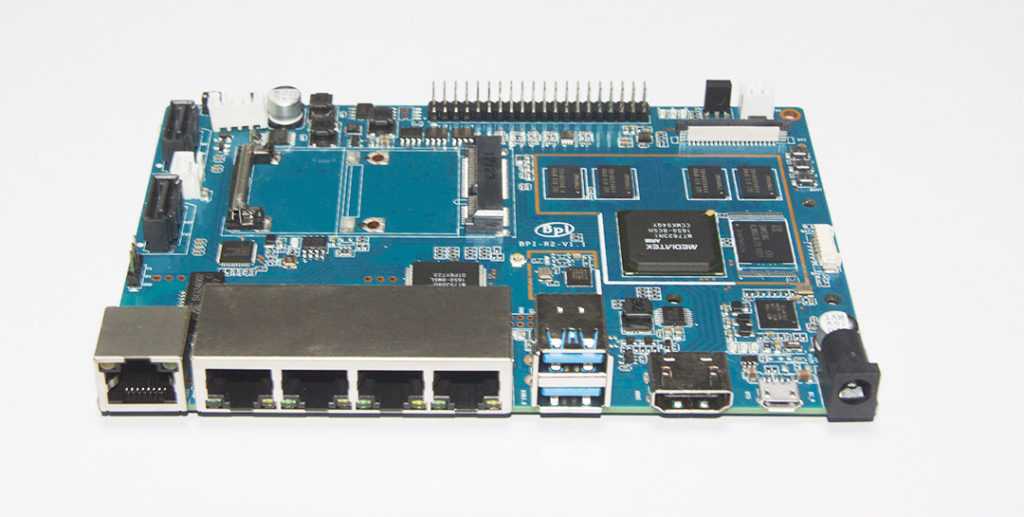

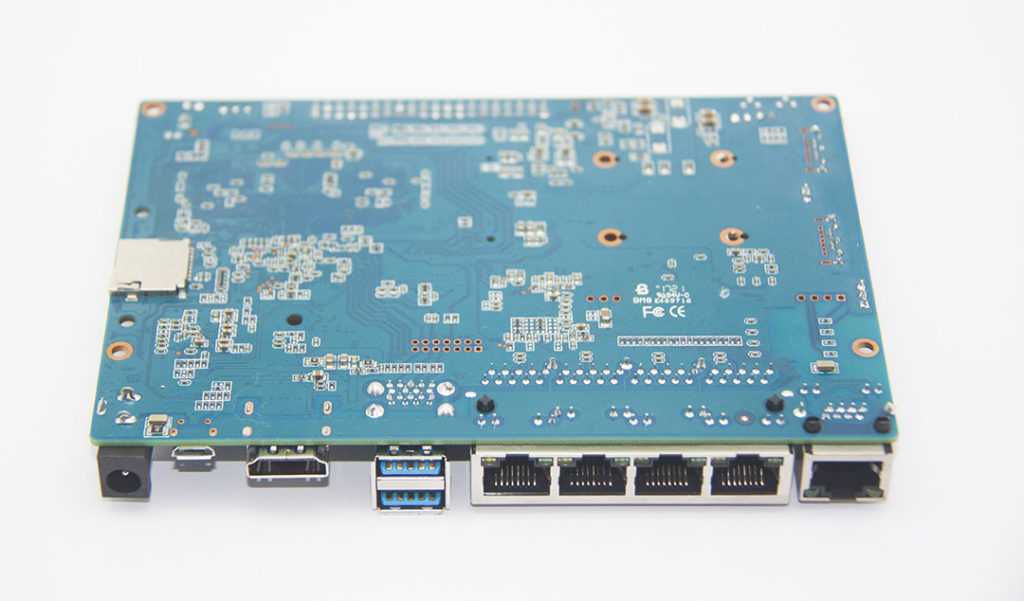

Banana PI BPI-R2 — маршрутизатор с открытым программным обеспечением, SoC MediaTek MT7623NBanana PI BPI-R2 — модель следующего поколения серии R, многое изменилось, если сравнивать с  Banana PI BPI-R1.

Сердцем системы теперь служит четырехъядерный MediaTek MT7623N, ядра ARM Cortex-A7 работающие на частоте 1.3 Ггц. Видеосистема полагается на Mali 450 MP4, обладающая четырьмя ядрами. 4 порта Gigabit LAN, 1 Gigabit WAN и 300Mbs Wi-Fi стандарта a/b/g/n, работающий в двух диапазонах 2.4GHz/5GHz (MT6625L), а также имеется Bluetooth 4.1. Оперативной памяти целых 2 Гб DDR3. Внешние данные можно хранить подключив жесткие диски, для этого имеется разъем SATA 6 Гбит/с (опция поддержка 2 SATA), с возможностью подключения к плате отдельного дополнительного питания. Встроенной память eMMC 8 Гб и никуда не пропал слот Sd карт, поддержка до 256 ГБ. Через 2 USB 3.0 можно подключить ещё внешние диски, получается неплохой NAS уже. Переферию можно подключить к одному USB 2.0 OTG. На плате находится инфракрасный приемник. Имеется разъем для подключения кулера 5В.

Выход видео HDMI или MIPI DSI. Имеет программируемые контакты общего назначения GPIO (40 контактов). Питание платы 12В 2А, а также от батареи (на плате есть разъем для её подключения). Цена от  производителя на Aliexpress 89.5$ . Изделие имеет размеры 148 мм × 100,5 мм и весит 100 грамм.

[adinserter block=»11″]

[adinserter block=»2″]

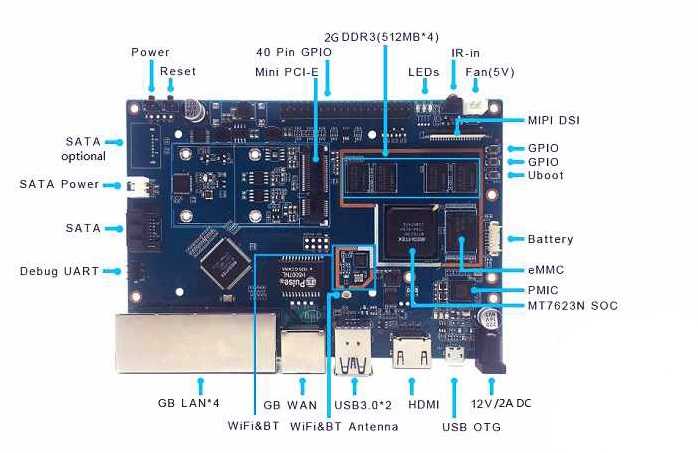

Основные характеристики

CPUMediaTek MT7623N, четырехъядерный ARM Cortex-A7
GPUMali 450 MP4
Оперативная память 2 ГБ DDR3 (совместно с GPU)
Внешняя память Карта MicroSD (TF), SATA 6 Гбит/с, eMMC
Сеть5x 10/100/1000Mbps Ethernet (MT7530)
Wi-Fi+BTWifi 802.11 a/b/g/n 2.4GHz / 5GHz (MT6625L)
BT4.1 BLE (MTK6625L)
Разъем для внешней антенны
Видео выход HDMI, MIPI DSI
Аудио выход HDMI, аудио I2S
Источник питания 12V @ 2A
USB-порты 2x USB 3.0 хост, 1x USB 2.0 OTG
Кнопки Кнопка сброса, кнопка питания, кнопка U-boot
GPIO40 Pins Header, 28 × GPIO, некоторые из которых могут использоваться для определенных функций, включая UART, I2C, SPI, PWM, I2S.
PCI-E1 mini PCI-E интерфейс
СветодиодыКрасный, Зеленый, Синий
Операционные системы Android, Ubuntu, Debian, Bananian
РазъемыSATA Power, Fan (5V)
ДругоеИК приемник

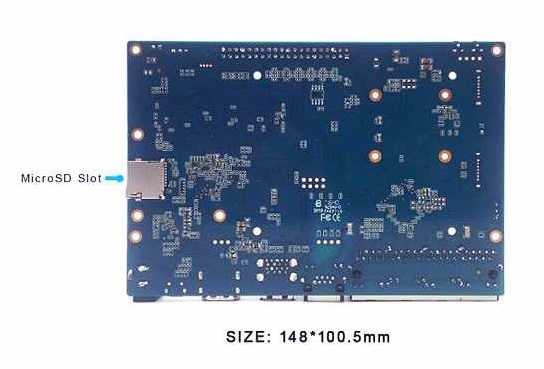

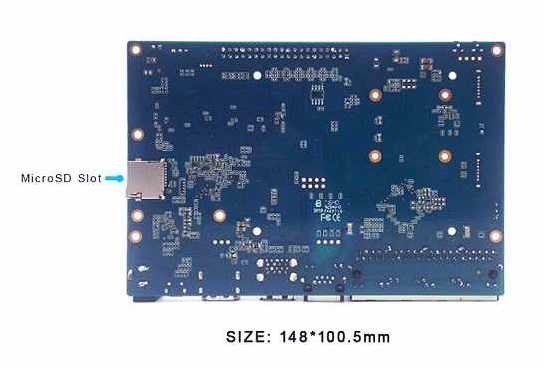

Габаритные размеры 148 мм × 100,5 мм
Вес 100г

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
Banana PI BPI-R2 — маршрутизатор с открытым программным обеспечением, SoC MediaTek MT7623NCentOS liteGoogleDrive
baidu
Инструкция по установке

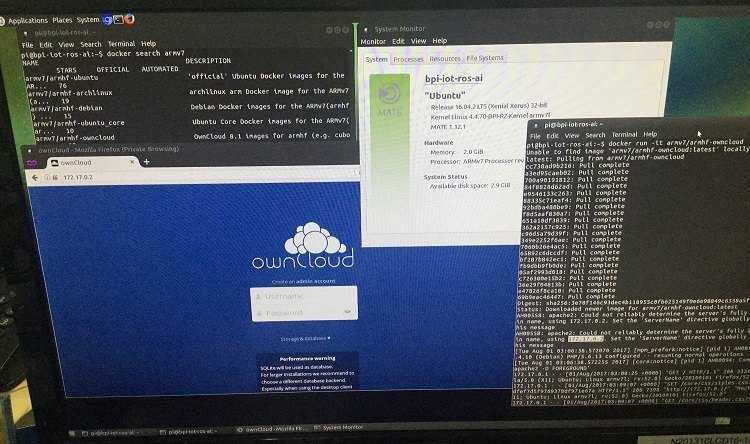

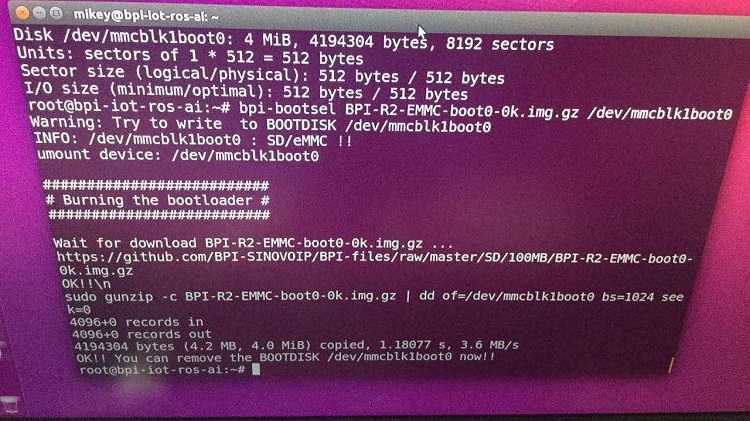

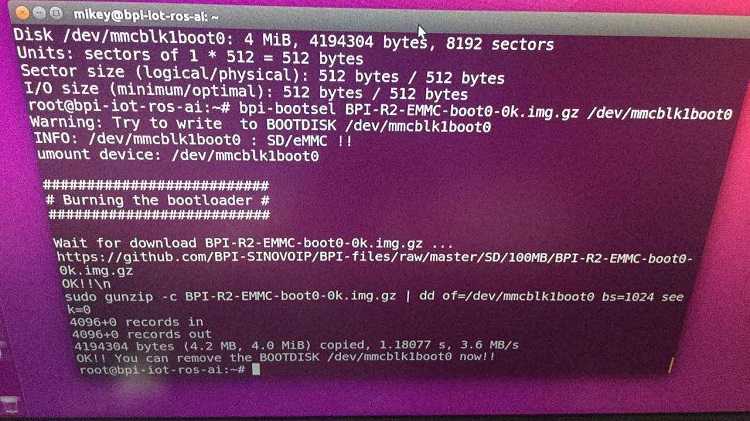

Banana PI BPI-R2 — маршрутизатор с открытым программным обеспечением, SoC MediaTek MT7623Nubuntu 16.04.2 LTSV1.2.1 Releasebananapi/root
bananapi
GoogleDrive
baidu

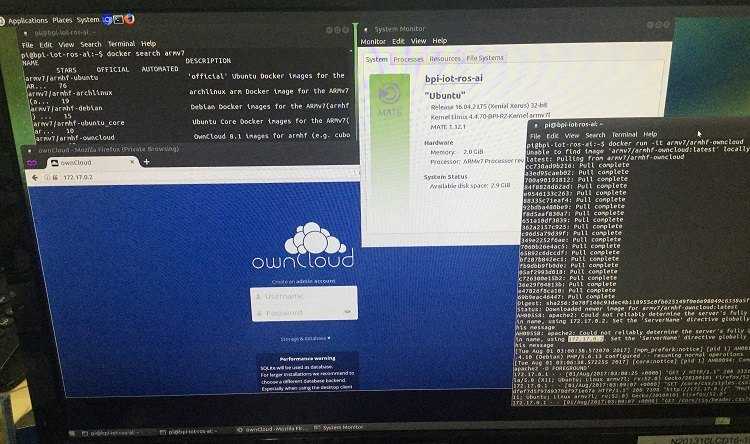

docker-preview2-bpi-r2-sd-emmcGoogleDrive
baidu
desktop-bpi-r2-sd-emmc-v1.2.0GoogleDrive
baidu
Banana PI BPI-R2 — маршрутизатор с открытым программным обеспечением, SoC MediaTek MT7623Nkalixfce-desktop-v1.0-bpi-r2-sd-emmcGoogleDrive
Banana PI BPI-R2 — маршрутизатор с открытым программным обеспечением, SoC MediaTek MT7623NOpenWrtLEDEbaidu

GPIO

Banana PI BPI-R2 — маршрутизатор с открытым программным обеспечением, SoC MediaTek MT7623N

Руководство пользователя и схемы

Banana PI BPI-R2 — маршрутизатор с открытым программным обеспечением, SoC MediaTek MT7623N
Banana PI BPI-R2 — маршрутизатор с открытым программным обеспечением, SoC MediaTek MT7623N
Banana PI BPI-R2 — маршрутизатор с открытым программным обеспечением, SoC MediaTek MT7623N
Banana PI BPI-R2 — маршрутизатор с открытым программным обеспечением, SoC MediaTek MT7623N

Видео обзоры
