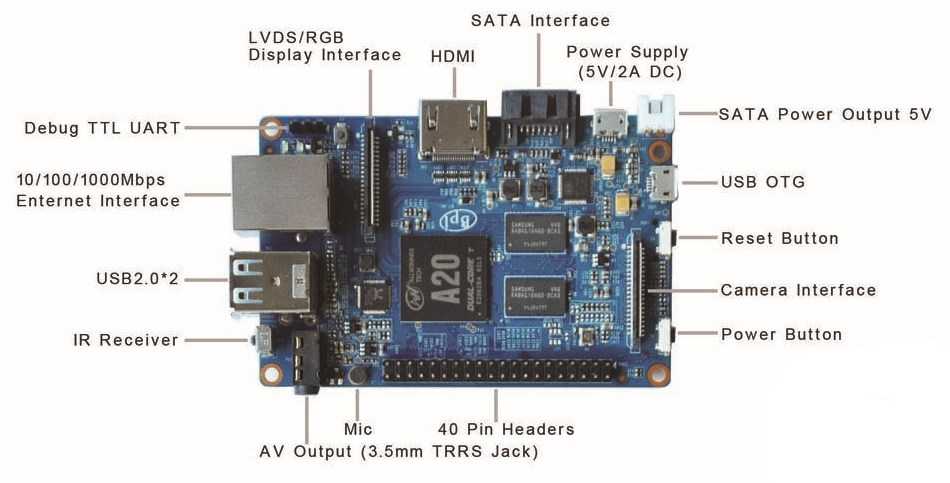

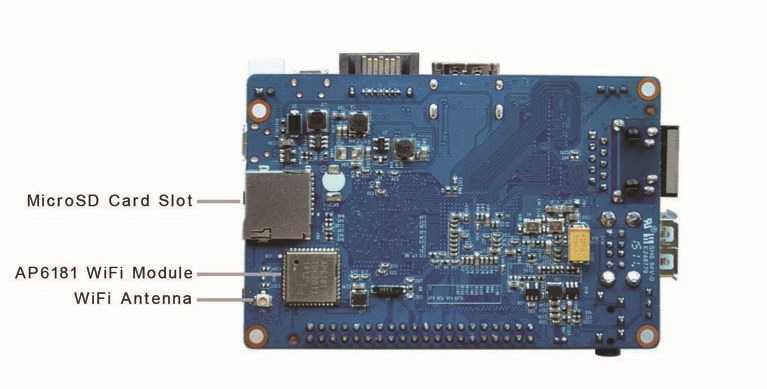

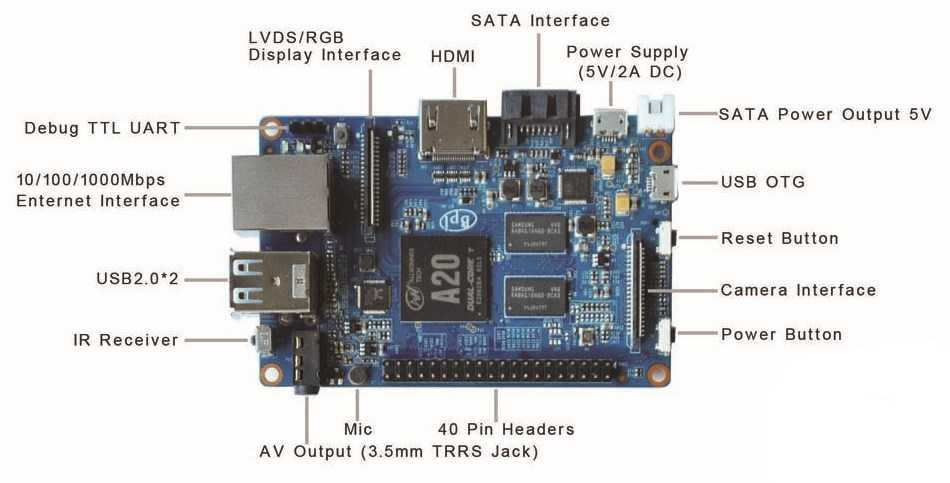

Banana Pi M1+  — обновленный одноплатный компьютер  Banana Pi M1 с открытым исходным кодом. Он оснащен тем же самым высокопроизводительным  SoC AllWinner A20 с двухъядерным процессором 1 ГГц, 1 ГБ DDR3 SDRAM, Gigabit Ethernet, SATA, USB и HDMI, но Banana Pi M1 + имеет встроенный WiFi g/b/n. Он может работать на различных операционных системах: Android, Lubuntu, Ubuntu, Debian и Raspbian.

Имеет 2 полноценных USB 2.0 и 1 OTG microUSB. Выход видео HDMI,CVBS,LVDS/RGB, а CSI входной разъем камеры. Имеет программируемые контакты общего назначения GPIO (40 контактов). Питание платы 5 В 1 А (разъем microUSB). На плате находится инфракрасный приемник. Цена от  производителя на Aliexpress 35$  без учета стоимости доставки. Изделие имеет размеры 92 × 60 мм и весит 48 грамм.

[adinserter block=»2″]

Основные характеристики

CPUA20 ARM Cortex-A7™ Dual-core
GPUARM Mali-400 MP2 with Open GL ES 2.0/1.1
Memory1 GB DDR3 SDRAM
Storage SupportSD Card(up to 64GB)/SATA(up to 2TB)
Onboard Network10/100/1000 Ethernet RJ45
WiFiWiFi b/g/n
Video InCSI input for video cameras
Video OutHDMI,CVBS,LVDS/RGB
Audio Out3.5 mm Jack and HDMI
Audio InOn board microphone
Power SourceMicro USB, optional 5V DC port (center positive 1,6 x 4,4mm)
USB Ports2x USB 2.0
ButtonsReset: next to Micro USb
Power: next to reset
Boot(optional): behind HDMI connector
GPIOGPIO, UART, I2C Bus, SPI Bus with two chip select,
CAN bus, ADC, PWM, +3.3v, +5v, ground
LEDPower key and RJ45
OSAndroid, Raspbian, Ubuntu, OpenSUSE, Debian, Bananian
Dimensions92mm x 60mm
Weight48g

[adinserter block=»11″]

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
Banana Pi M1+ обновленная плата M1 с WiFi b/g/n Armbianroot/1234armbian.comИнструкция по установке
Banana Pi M1+ обновленная плата M1 с WiFi b/g/nAndroid 4.2.22.1 HDMI-GoogleDriveИнструкция по установке
Banana Pi M1+ обновленная плата M1 с WiFi b/g/nUbuntu MATE 16.043.4
desktop
bananapi/root
bananapi
GoogleDriveИнструкция по установке
edu-previewbananapi/root
bananapi
GoogleDrive
Ubuntu15.04 Matebananapi/root
bananapi
GoogleDrive
Banana Pi M1+ обновленная плата M1 с WiFi b/g/nKanoBeta-3.3.0-previewpi/root
bananapi
GoogleDrive
Banana Pi M1+ обновленная плата M1 с WiFi b/g/nRaspbianJessiepi/bananapiGoogleDrive
Litepi/bananapiGoogleDrive
4.0pi/bananapiGoogleDrive
Banana Pi M1+ обновленная плата M1 с WiFi b/g/nDebian4.0pi/bananapiGoogleDrive
Banana Pi M1+ обновленная плата M1 с WiFi b/g/nLubuntu4.0 HDMIpi/bananapiGoogleDrive
Banana Pi M1+ обновленная плата M1 с WiFi b/g/nEzgo4.0pi/bananapiGoogleDrive
Banana Pi M1+ обновленная плата M1 с WiFi b/g/nOpenWrt4.0GoogleDrive
Banana Pi M1+ обновленная плата M1 с WiFi b/g/nBananianroot/piwww.bananian.org

GPIO

Banana Pi M1+ обновленная плата M1 с WiFi b/g/n

Руководство пользователя и схемы

Banana Pi M1+ обновленная плата M1 с WiFi b/g/n
Banana Pi M1+ обновленная плата M1 с WiFi b/g/n
Banana Pi M1+ обновленная плата M1 с WiFi b/g/n
