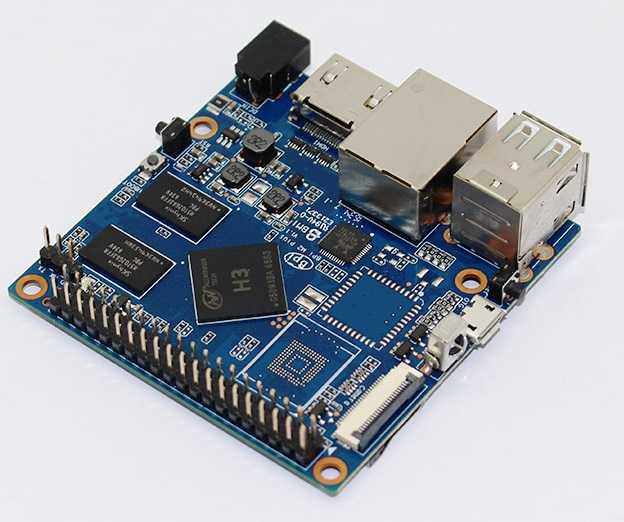

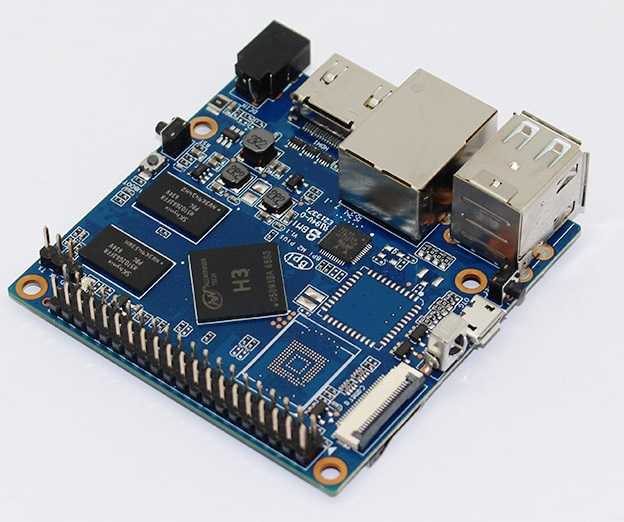

Banana Pi BPI-M2+ EDU облегченная версия одноплатного компьютера с SoC Allwinner H3Banana Pi BPI-M2+ EDU — облегченная версия  Banana Pi BPI-M2+ STD , поставляется без WiFi, BlueTooth и eMMC на борту. Использует мощный SoC Allwinner H3, состоящий из 4х ядер Cortex-A7 и видеосистемы из 2х ядер Mali400, которая поддерживает H.265/H.264. Содержит 512Мб оперативной памяти DDR3 SDRAM.  Ethernet 10/100/1000 Realtek RTL 8211. 2 полноценных USB 2.0 и 1 OTG microUSB. Выход видео HDMI и CSI входной разъем камеры. Имеет программируемые контакты общего назначения GPIO (40 контактов). Питание платы 5 В 2 А (разъем 4.0 мм/1.7 мм). На плате находится инфракрасный приемник. Цена от  производителя на Aliexpress 22$  без учета стоимости доставки. Изделие имеет размеры 65 × 65 мм и весит 48 грамм.

Основные характеристики

CPUH3 Quad-core Cortex-A7 H.265/HEVC 4K
GPUMali400MP2 GPU @600MHz,Supports OpenGL ES 2.0
Memory512MB DDR3 (SDRAM shared with GPU)

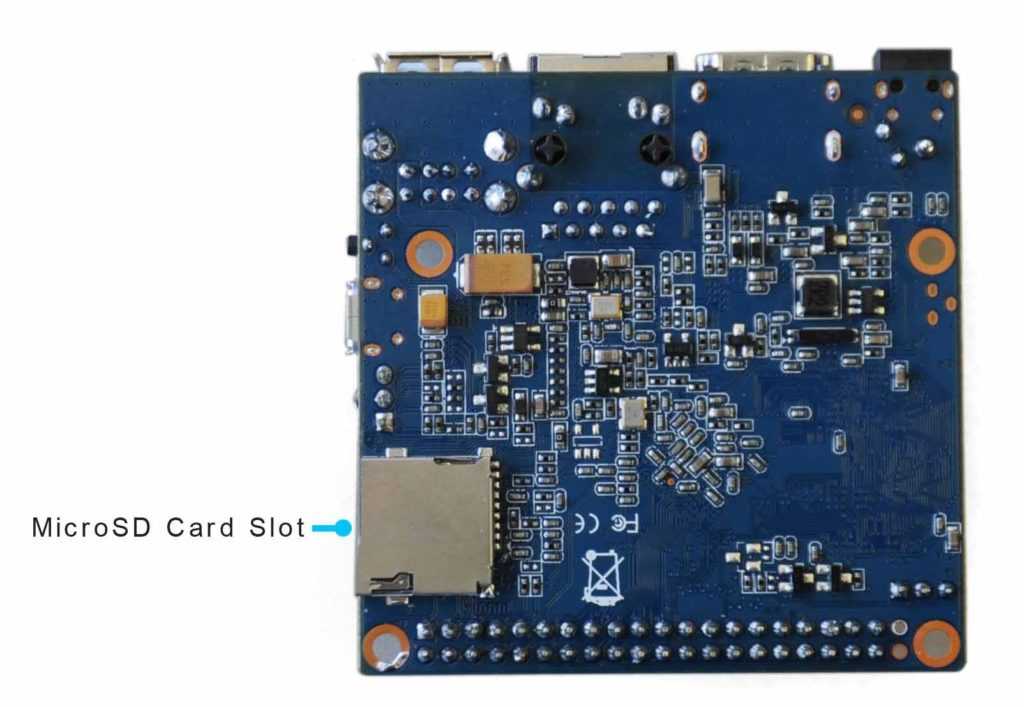

Storage SupportMicroSD card (Max. 64GB)
Onboard Network10/100/1000 Ethernet RJ45
Video InCSI connector for 8-bit YUV42 CMOS sensor and capture of 1080p@30fps
Video OutHDMI
Audio OutHDMI
Power Source5V DC @ 2A
USB Ports2x USB 2.0
ButtonsPower Button, Recovery Button, Uboot Button
GPIOUART, ground
LEDPower led, Status led
IRIR input onboard
OSAndroid, Ubuntu, Debian, Rasberry Pi Image
Dimensions65mm × 65mm
Weight48g

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
Banana Pi BPI-M2+ EDU облегченная версия одноплатного компьютера с SoC Allwinner H3 Armbianroot/1234armbian.comИнструкция по установке
Banana Pi BPI-M2+ EDU облегченная версия одноплатного компьютера с SoC Allwinner H3DietPiroot/dietpidietpi.comИнструкция по установке
Banana Pi BPI-M2+ EDU облегченная версия одноплатного компьютера с SoC Allwinner H3Android 4.43.0 HDMI
2017-01-11
-GoogleDriveИнструкция по установке
H3Droid1.3.2-Cloud
h3droid.com
Инструкция по установке
Banana Pi BPI-M2+ EDU облегченная версия одноплатного компьютера с SoC Allwinner H3RetrOrangePi4.1-retrorangepi.orgИнструкция по установке
Banana Pi BPI-M2+ EDU облегченная версия одноплатного компьютера с SoC Allwinner H3OpenELEC-Cloud_1
Cloud_2
Mega
dl.armbian
Инструкция по установке
Banana Pi BPI-M2+ EDU облегченная версия одноплатного компьютера с SoC Allwinner H3Ubuntu MATE 16.043.4
2017-07-14
bananapi/root
bananapi
GoogleDriveИнструкция по установке
minimalbananapi/root
bananapi
GoogleDrive
Banana Pi BPI-M2+ EDU облегченная версия одноплатного компьютера с SoC Allwinner H3KanoBeta-3.3.0-previewGoogleDrive
Banana Pi BPI-M2+ EDU облегченная версия одноплатного компьютера с SoC Allwinner H3RaspbianJessieGoogleDrive
LiteGoogleDrive
Jessie MateGoogleDrive
Banana Pi BPI-M2+ EDU облегченная версия одноплатного компьютера с SoC Allwinner H3Debian 8 JessieMateGoogleDrive
1.1 LiteGoogleDrive
Banana Pi BPI-M2+ EDU облегченная версия одноплатного компьютера с SoC Allwinner H3Kali Linux3.4GoogleDrive
Banana Pi BPI-M2+ EDU облегченная версия одноплатного компьютера с SoC Allwinner H3CentosGoogleDrive
Banana Pi BPI-M2+ EDU облегченная версия одноплатного компьютера с SoC Allwinner H3openSUSETumbleweedGoogleDrive
Banana Pi BPI-M2+ EDU облегченная версия одноплатного компьютера с SoC Allwinner H3GentooGoogleDrive
Banana Pi BPI-M2+ EDU облегченная версия одноплатного компьютера с SoC Allwinner H3Fedora MateGoogleDrive
Banana Pi BPI-M2+ EDU облегченная версия одноплатного компьютера с SoC Allwinner H3ArchLinux Lite1.0 HDMIGoogleDrive
Banana Pi BPI-M2+ EDU облегченная версия одноплатного компьютера с SoC Allwinner H3CRUXGoogleDrive

GPIO

Banana Pi BPI-M2+ EDU облегченная версия одноплатного компьютера с SoC Allwinner H3

Руководство пользователя и схемы

Banana Pi BPI-M2+ EDU облегченная версия одноплатного компьютера с SoC Allwinner H3
Banana Pi BPI-M2+ EDU облегченная версия одноплатного компьютера с SoC Allwinner H3
