Orange Pi 2G-IOT — одноплатный компьютер с 2G модулем (GSM/GPRS/EDGE)



Orange Pi 2G-IOT

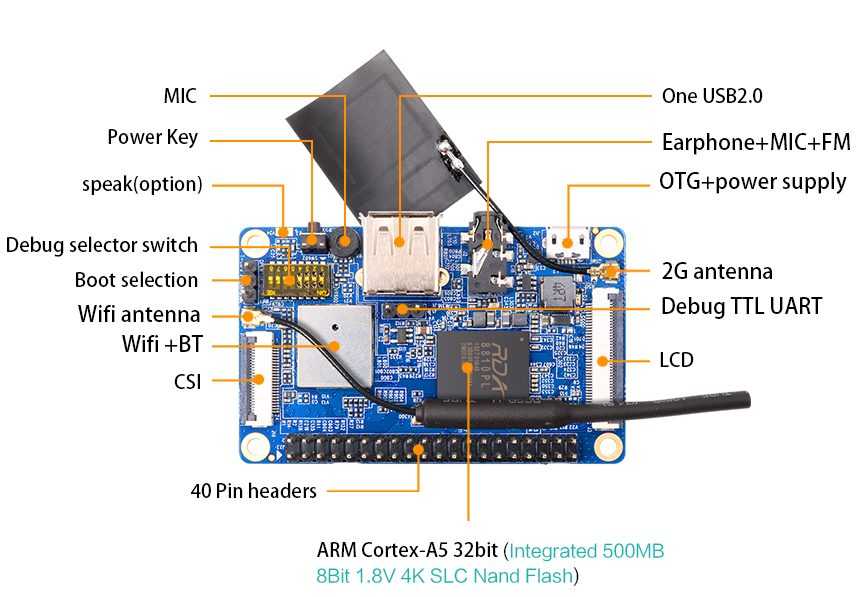

Orange Pi 2G-IOT — одноплатный компьютер с 2G модулем (GSM/GPRS/EDGE) на базе чипа RDA8810PL, в который интегрировано ядро ARM Cortex-A5 с тактовой частотой до 1.0 ГГц, 256 Мб оперативной памяти LPDDR2, 512 Мб флеш-памяти SLC NAND, а также графический контроллер Vivante GC860. Цена от  производителя на Aliexpress около 10$. Изделие имеет размеры всего 67 × 42 мм и весит 35 грамм.

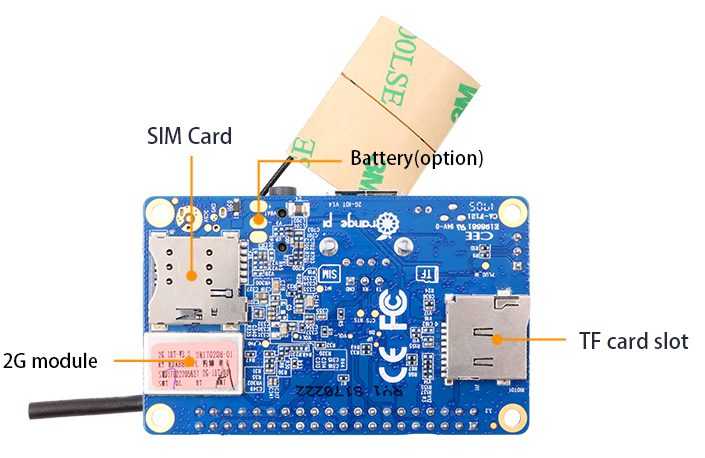

Отличительная особенность это оснащёние слотом для SIM-карты . Кроме того, есть адаптер беспроводной связи Wi-Fi с поддержкой стандартов IEEE 802.11b/g/n и Bluetooth 2.1/EDR. Имеется слот для карты microSD. Для подачи питания служит порт Micro-USB. Имеет программируемые контакты общего назначения GPIO (40 контактов).. Присутствует полноразмерный порт USB 2.0, 3.5-миллиметровый аудио разъём с выведенной на него FM-антенной. Разъём CSI (Camera Serial Interface — последовательный интерфейс камеры), который имеет достаточную скорость для передачи видеоданных в форматах до 1080p при 30 кадрах в секунду или 720p при 60 к/сек. Разъем для подключения LCD дисплея разрешением до qHD (960×540).

[adinserter block=»2″]

Основные характеристики

ПроцессорARM Cortex-A5 1.0 ГГц
GPUОтдельный графический процессор Vivante GC860 3D с поддержкой OpenGLES1.1/2.0, OpenVG1.4, DirectFB, GDI/DirecShow, 30M Triangle/s, 250M Pixel/s;
Декодирование до 1080p30
Оперативная память256 МБ LPDDR2 SDRAM
Поддерживаемые карты памяти10 class TF Card (Макс. 8Гб)
Встроенная память512 МБ 8 бит 1.8 В 4 К SLC Nand Flash память
Видео-входВ CSI входной разъем камеры:
Поддерживает CCIR656 протокола для NTSC и PAL
Поддерживает видео захвата решение до 1080P @ 30fps
Поддержка 8-битных YUV422 CMOS
Поддержка SM сенсора камеры
Видео выходВстроенный микрофон, 3.5 мм Jack
2G модем4-х диапазонный модем 2G GSM/GPRS/EDGE модем, слот для SIM-карты
Wi-Fi, BluetoothWi-Fi 802.11b/g/n и Bluetooth 2.1/EDR на контроллере RDA5991
Видео-выходLCD коннектор с разрешением до QHD
Аудио выход3.5 мм Jack, FM, SPEAK (дополнительно)
USB 2.0 Portsодин USB 2.0 порт и один micro-USB 2.0 OTG для питания
GPIOШина расширения на 40 контактов
Источник питанияUSB OTG поддерживает питание
СветодиодыИндикатор питания
Разное8 Перемычек
Поддерживаемые ОСAndroid, Ubuntu, Debian, Armbian и другие
КнопкиКнопка питания
Размер46 мм на 48 мм

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
Orange Pi 2G-IOT - одноплатный компьютер с 2G модулем (GSM/GPRS/EDGE)Android2017-4-22-Tcard: Mega
NAND: Mega
Инструкция по установке
Orange Pi 2G-IOT - одноплатный компьютер с 2G модулем (GSM/GPRS/EDGE) Armbian 2017-05-05root/1234Mega
GoogleDrive
Cloud
Инструкция по установке
Orange Pi 2G-IOT - одноплатный компьютер с 2G модулем (GSM/GPRS/EDGE) Debian server 2017-06-06 orangepi/orangepiMega
GoogleDrive
Cloud
Инструкция по установке с помощью Etcher
Инструкция по установке с помощью Win32 Disk Imager
Orange Pi 2G-IOT - одноплатный компьютер с 2G модулем (GSM/GPRS/EDGE)Ubuntu server2017-05-11
16.04
 orangepi/orangepiMega
GoogleDrive
Cloud
2017-06-06 orangepi/orangepiMega
GoogleDrive
Orange Pi 2G-IOT - одноплатный компьютер с 2G модулем (GSM/GPRS/EDGE)Raspbian Server 2017-06-06root/
orangepi
Mega
GoogleDrive
Cloud

Руководство пользователя и схемы

Orange Pi 2G-IOT - одноплатный компьютер с 2G модулем (GSM/GPRS/EDGE)
Orange Pi 2G-IOT - одноплатный компьютер с 2G модулем (GSM/GPRS/EDGE)
