Orange Pi i96 — одна из первых плат, совместимых с спецификацией 96Boards IoT Edition, продается за  8,80$ плюс доставка на Aliexpress .

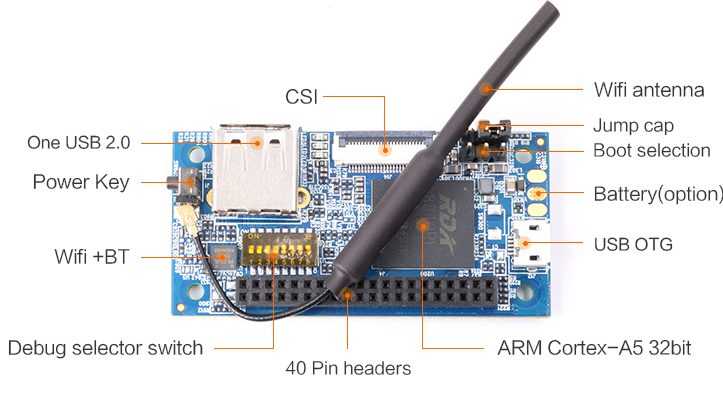

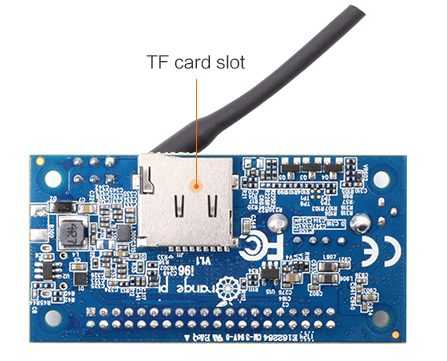

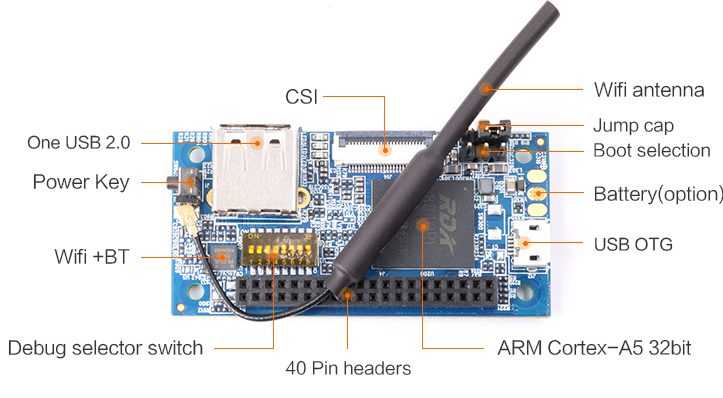

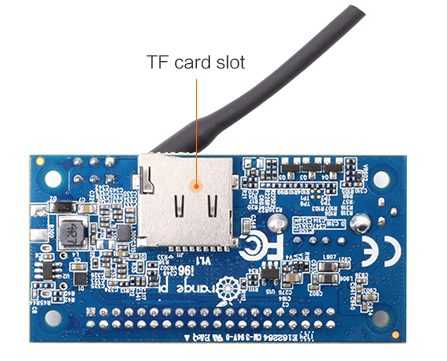

Аппаратное обеспечение представляет собой недорогую версию платы Orange Pi 2G-IoT без поддержки 2G / GSM, без интерфейса дисплея, без гнезда для наушников и меньшего размера печатной платы. Построен на базе чипа RDA8810PL, в который интегрировано ядро ARM Cortex-A5 с тактовой частотой до 1.0 ГГц, 256 Мб оперативной памяти LPDDR2, 512 Мб флеш-памяти SLC NAND, а также графический контроллерVivante GC860. Изделие имеет размеры всего 60 × 30 мм. Кроме того, есть адаптер беспроводной связи Wi-Fi с поддержкой стандартов IEEE 802.11b/g/n и Bluetooth 2.1/EDR. Имеется слот для карты microSD. Для подачи питания служит порт Micro-USB. Имеет программируемые контакты общего назначения GPIO (40 контактов). Присутствует полноразмерный порт USB 2.0. Разъём CSI (Camera Serial Interface — последовательный интерфейс камеры), который имеет достаточную скорость для передачи видеоданных в форматах до 1080p при 30 кадрах в секунду или 720p при 60 к/сек. Питание от 5 В через порт micro USB,а также дополнительная поддержка аккумулятора.

Возможности и размеры этой платы на Linux могут стать альтернативой платкам ESP32, таким как Wemo LoLin32 для некоторых проектов IoT, особенно там, где оперативная память и хранилище могут быть ограниченными. Плата также может быть интересна для подключенных приложений камеры.

[adinserter block=»2″]

Документация

Основные характеристики

ПроцессорARM Cortex-A5 1.0 ГГц
GPUОтдельный графический процессор Vivante GC860 3D с поддержкой OpenGLES1.1/2.0, OpenVG1.4, DirectFB, GDI/DirecShow, 30M Triangle/s, 250M Pixel/s;
Декодирование до 1080p30
Оперативная память256 МБ LPDDR2 SDRAM
Поддерживаемые карты памяти10 class TF Card (Макс. 8Гб)
Встроенная память512 МБ 8 бит 1.8 В 4 К SLC Nand Flash память
Видео-входВ CSI входной разъем камеры:
Поддерживает CCIR656 протокола для NTSC и PAL
Поддерживает видео захвата решение до 1080P @ 30fps
Поддержка 8-битных YUV422 CMOS
Поддержка SM сенсора камеры
2G модем4-х диапазонный модем 2G GSM/GPRS/EDGE модем, слот для SIM-карты
Wi-Fi, BluetoothWi-Fi 802.11b/g/n и Bluetooth 2.1/EDR на контроллере RDA5991
Аудио выход3.5 мм Jack, FM, SPEAK (дополнительно)
USB 2.0 Portsодин USB 2.0 порт и один micro-USB 2.0 OTG для питания
GPIOШина расширения на 40 контактов
Источник питанияUSB OTG поддерживает питание
Дополнительная поддержка аккумулятора
СветодиодыИндикатор питания
Разное8 Перемычек
Поддерживаемые ОСAndroid, Ubuntu, Debian, Armbian и другие
КнопкиКнопка питания
Размер46 мм на 48 мм

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
Orange Pi i96 - одноплатник совместимый со спецификацией 96Boards IoT Edition с WiFi и BluetoothAndroid2017-07-17-Tcard: Mega
GoogleDrive
NAND: Mega
GoogleDrive
Инструкция по установке
Orange Pi i96 - одноплатник совместимый со спецификацией 96Boards IoT Edition с WiFi и Bluetooth Debian2017-07-17 orangepi/orangepiMega
GoogleDrive
Инструкция по установке с помощью Etcher
Инструкция по установке с помощью Win32 Disk Imager
Orange Pi i96 - одноплатник совместимый со спецификацией 96Boards IoT Edition с WiFi и BluetoothUbuntu server2017-07-17 orangepi/orangepiMega
GoogleDrive
Orange Pi i96 - одноплатник совместимый со спецификацией 96Boards IoT Edition с WiFi и BluetoothRaspbian2017-07-17 orangepi/orangepiMega
GoogleDrive
