Nanopi NEO Plus2 — одноплатный компьютер с Allwinner H5, 1 Гб ОЗУ, 1 Гбит Ethernet, 8 Гб eMMC

Nanopi NEO Plus2 - одноплатный компьютер с Allwinner H5, 1 Гб ОЗУ, 1 Гбит Ethernet, 8 Гб eMMCNanopi NEO Plus2 — это еще одна плата ARM на базе Allwinner, разработанная компанией FriendlyElec. Она использует 64-битный четырехъядерный Cortex A53 SoC от Allwinner с шестиядерным графическим процессором Mali450 и имеет 1 ГБ оперативной памяти DDR3 и 8 ГБ eMMC.

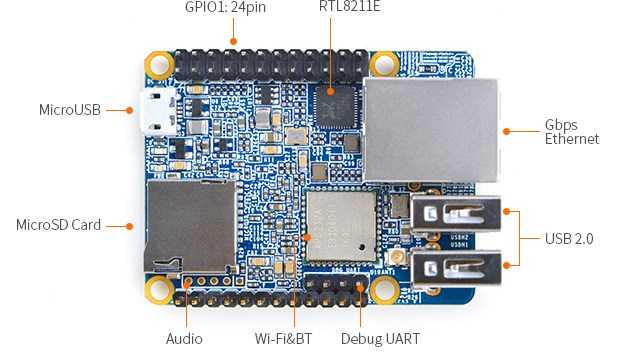

Даже размером всего 40 x 52 мм NanoPi NEO Plus2 обладает богатыми бортовыми ресурсами: AP6212A WiFi и Bluetooth-модуль, 1 Гбит Ethernet и два USB-хоста. Поддерживает загрузку системы с карты MicroSD.

NanoPi NEO Plus2 имеет тщательно разработанную систему питания и 6-слойную компоновку печатной платы. Эти функции повышают теплоотдачу платы. NanoPi NEO Plus2 удовлетворяет требованиям популярных приложений IOT для небольших, высокоскоростных и больших пропускных возможностей передачи данных и высокопроизводительных вычислений. Питание подается через порт MicroUSB DC 5V/2A. Встроенный последовательный порт отладки и 24-контактный GPIO. Купить можно на Aliexpress.

[adinserter block=»11″]

Основные характеристики

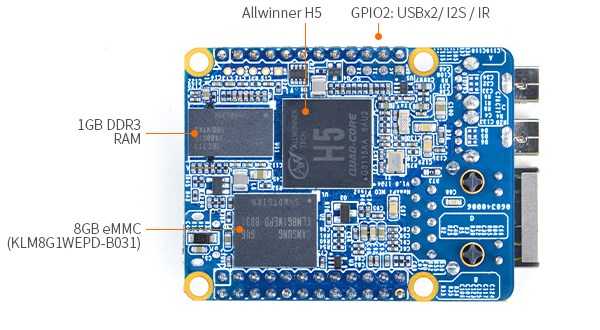

ПроцессорAllwinner H5, четырехъядерный 64-битный высокопроизводительный Cortex A53
GPUMali-450 поддерживает OpenGL ES 2.0/1.1/1.0, OpenVG 1.1, EGL
Оперативная память1 Гб  DDR3
Встроенная ПЗУ8 Гб eMMC
Поддерживаемые карты памяти10 class TF Card (Max64GB).
Ethernet10/100/1000M Ethernet
Wi-Fi + BT802.11b/g/n, Bluetooth 4.0 dual mode
USB 2.0 Ports2 независимых USB-хоста и через 2,54 мм pin x 2
Аудио вход/выход5-контактный разъем с шагом 2,0 мм
GPIOGPIO1: 2,54 мм шаг 24-штырькового разъема, совместимый с выводом GPIO от Raspberry Pi1. Он включает в себя UART, SPI, I2C, IO и т.д.
GPIO2: 2,54 мм шаг 12-штырьковый разъем. Он включает в себя USB, ИК-приемник, I2S, IO и т.д.
Источник питанияUSB OTG поддерживает питание
Отладочный последовательный порт4-штырьковый с шагом 2.54 мм
Поддерживаемые ОСUbuntu, Debian

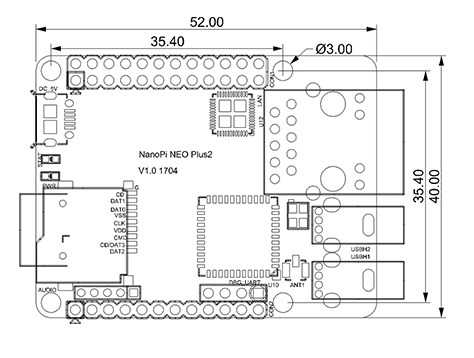

Размер40 мм на 52 мм
LEDИндикатор питания, системный светодиодный (синий)
Уровень PCB6-слойный
Вес13 г (без гребенки)

[adinserter block=»2″]

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
Nanopi NEO Plus2 - одноплатный компьютер с Allwinner H5, 1 Гб ОЗУ, 1 Гбит Ethernet, 8 Гб eMMC Armbianroot/1234armbian.comИнструкция по установке
Nanopi NEO Plus2 - одноплатный компьютер с Allwinner H5, 1 Гб ОЗУ, 1 Гбит Ethernet, 8 Гб eMMCDietPiroot/dietpidietpi.comИнструкция по установке
Nanopi NEO Plus2 - одноплатный компьютер с Allwinner H5, 1 Гб ОЗУ, 1 Гбит Ethernet, 8 Гб eMMCDebian NAS jessie 4.144.14root/faGoogleDrive
Cloud
Инструкция по установке с помощью Etcher
Инструкция по установке с помощью Win32 Disk Imager
Nanopi NEO Plus2 - одноплатный компьютер с Allwinner H5, 1 Гб ОЗУ, 1 Гбит Ethernet, 8 Гб eMMCUbuntu Core 4.14 Xenial4.14root/faGoogleDrive
Cloud
Ubuntu oled 4.14 Xenial4.14root/faGoogleDrive
Nanopi NEO Plus2 - одноплатный компьютер с Allwinner H5, 1 Гб ОЗУ, 1 Гбит Ethernet, 8 Гб eMMCEflasher4.14root/faGoogleDrive
Cloud

Платы расширения

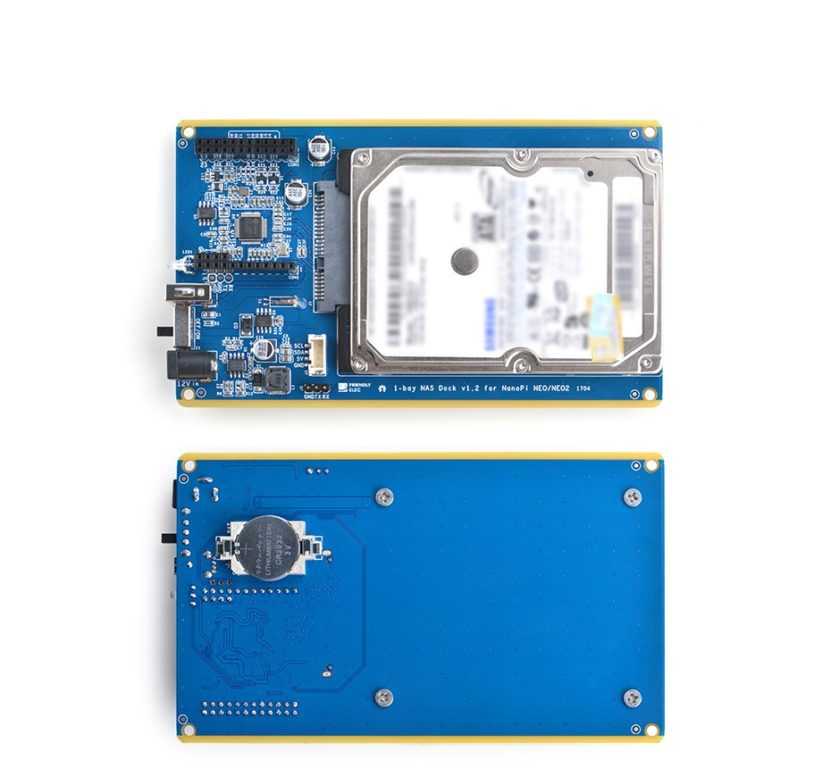

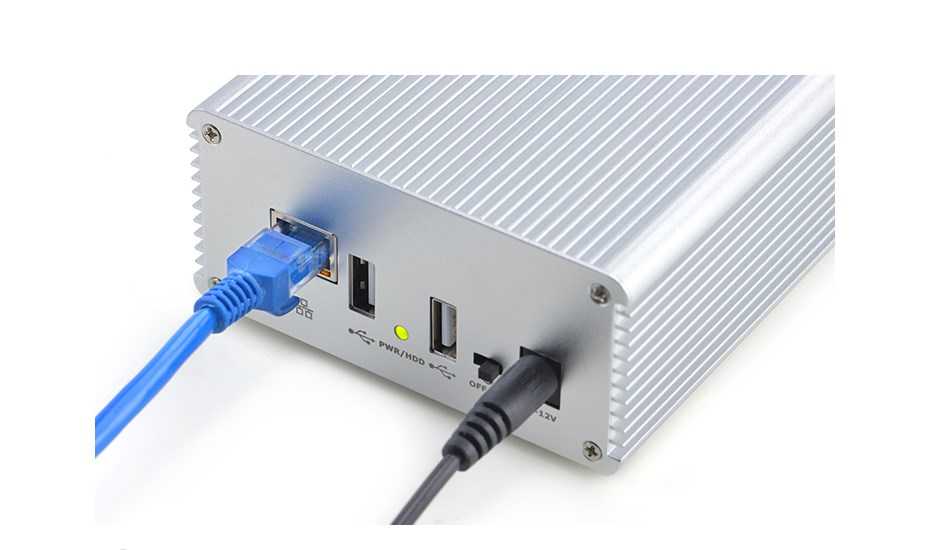

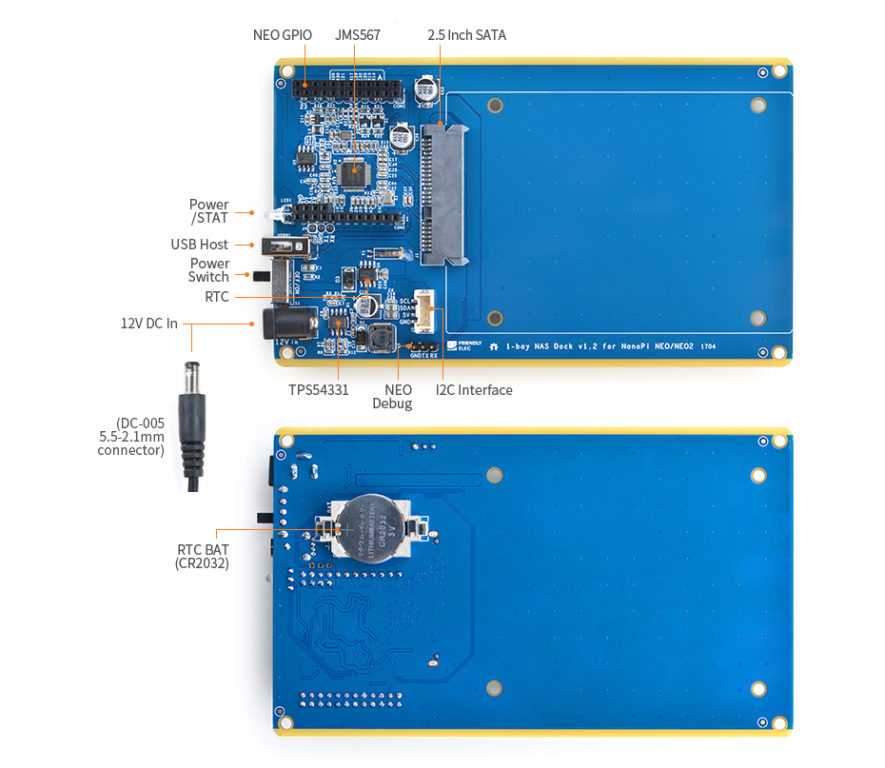

NAS Dock

  • Чип JMS567
  • 2.5 SATA
  • 1 USB Host
  • Питание 12В, конвертер питания TPS54331
  • Встроенный RTC чип с питанием от батарейки CR2032
  • Готовая ОС с OpenMediaVault
  • Купить на Aliexpress

GPIO

Руководство пользователя и схемы

Исходники

Видео

https://www.youtube.com/watch?v=Gt3a2YjcDEI
