Banana Pi M1 первый одноплатный компьютер в серии Banana Pi

Banana Pi M1 первый одноплатный компьютер в серии Banana Pi

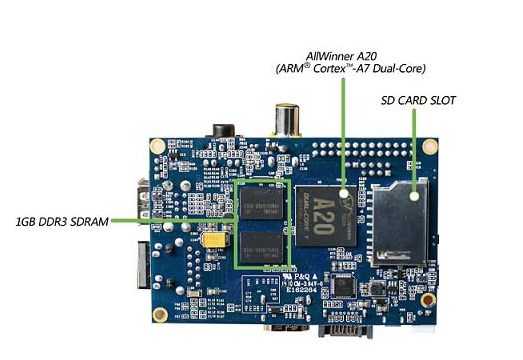

Banana Pi M1 — одноплатный компьютер с открытым исходным кодом, который является доступным и мощным. Он оснащен высокопроизводительным  SoC AllWinner A20 с двухъядерным процессором 1 ГГц, 1 ГБ DDR3 SDRAM, Gigabit Ethernet, SATA, USB и HDMI. Он может работать на различных операционных системах: Android, Lubuntu, Ubuntu, Debian и Raspbian.

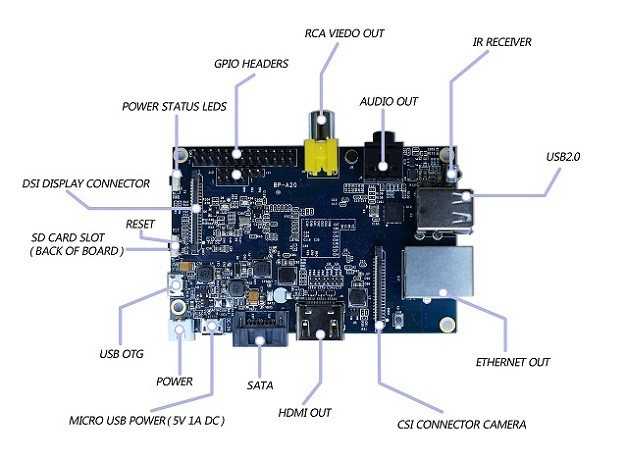

Имеет 2 полноценных USB 2.0 и 1 OTG microUSB. Выход видео HDMI и RCA, а CSI входной разъем камеры. Имеет программируемые контакты общего назначения GPIO (26 контактов). Питание платы 5 В 1 А (разъем microUSB). На плате находится инфракрасный приемник. Цена от  производителя на Aliexpress 30$  без учета стоимости доставки. Изделие имеет размеры 92 × 60 мм и весит 48 грамм.

Основные характеристики



CPUA20 ARM Cortex-A7™ Dual-core
GPUARM Mali-400 MP2 with Open GL ES 2.0/1.1
Memory1 GB DDR3 SDRAM
Storage SupportSD Card(up to 64GB)/SATA(up to 2TB)
Onboard Network10/100/1000 Ethernet RJ45
Video InCSI input for video cameras
Video OutHDMI,CVBS,LVDS/RGB
Audio Out3.5 mm Jack and HDMI
Audio InOn board microphone
Power SourceMicro USB, optional 5V DC port (center positive 1,6 x 4,4mm)
USB Ports2x USB 2.0
ButtonsReset: next to Micro USb
Power: next to reset
Boot(optional): behind HDMI connector
GPIOGPIO, UART, I2C Bus, SPI Bus with two chip select,
CAN bus, ADC, PWM, +3.3v, +5v, ground
LEDPower key and RJ45
OSAndroid, Raspbian, Ubuntu, OpenSUSE, Debian, Bananian
Dimensions92mm x 60mm
Weight48g

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
 Armbianroot/1234armbian.comИнструкция по установке
Android 4.2.22.1-GoogleDriveИнструкция по установке
Android 4.4beta 1GoogleDrive
Ubuntu MATE 16.043.4
desktop
bananapi/root
bananapi
GoogleDriveИнструкция по установке
edu-previewbananapi/root
bananapi
GoogleDrive
Ubuntu 16.04minimal-previewbananapi/root
bananapi
GoogleDrive
Ubuntu4.0pi/bananapiGoogleDrive
KanoBeta-3.3.0-previewpi/root
bananapi
GoogleDrive
Kanux Beta 1.0.2pi
raspberry
GoogleDrive
RaspbianJessiepi/bananapiGoogleDrive
Litepi/bananapiGoogleDrive
4.0pi/bananapiGoogleDrive
Debian4.0pi/bananapiGoogleDrive
Lubuntu4.0pi/bananapiGoogleDrive
Ezgo4.0pi/bananapiGoogleDrive
OpenWrt4.0GoogleDrive
Bananianroot/piwww.bananian.org
Kali Linux1.0root/bananapiGoogleDrive
nOS2.2pi/raspberryGoogleDrive
openSUSE1.1pi/root
bananapi
GoogleDrive
Fedora1.1pi/root
bananapi
GoogleDrive
Arch Linux1.1pi/root
bananapi
GoogleDrive
Moebius1.1root/raspiGoogleDrive
AsteriskGoogleDrive

GPIO
