Orange Pi PC — ARM мини компьютер с 1Гб оперативной памяти

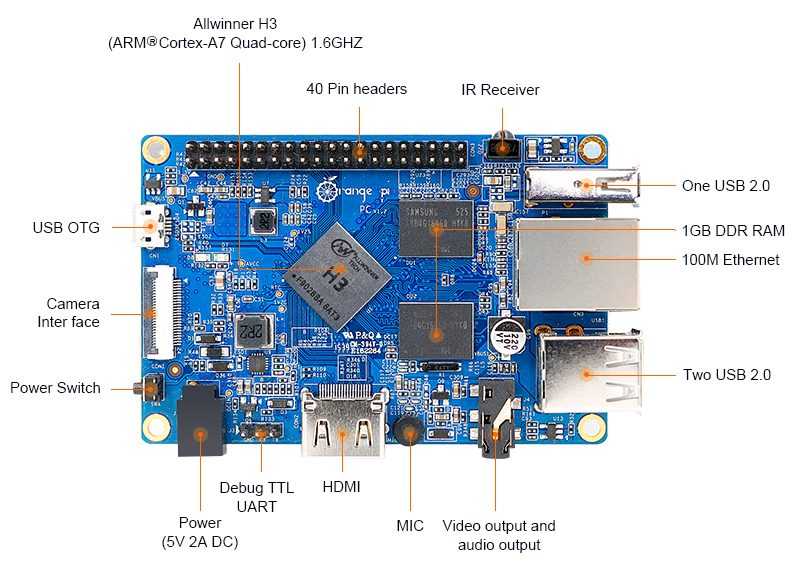

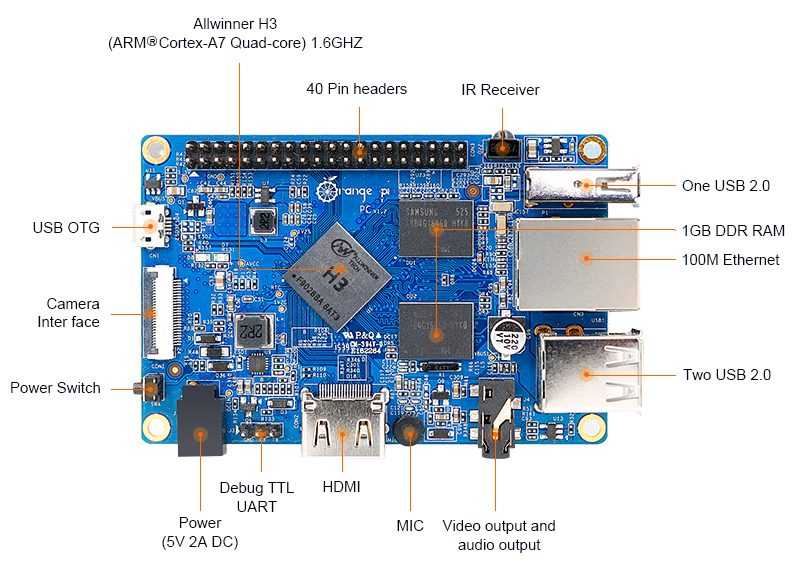

Orange Pi PC - ARM мини компьютер с 1Гб оперативной памятиOrange Pi PC — одноплатный самый сбалансированный четырех-ядерный микрокомпьютер для различных проектов с процессором Allwinner H3 с ядрами Cortex-A7 (1,2 ГГц) и двух-ядерным видео Mali 400MP2 (600 МГц). Реальная замена настольного ПК, комфортный веб-серфинг и просмотр видео H.265/HEVC 4K. Цена от  производителя на Aliexpress около 15$. Оперативной памяти доступно 1Гб DDR3. Для хранения данных и операционной системы служит сменная карта microSD. Выход в сеть через LAN 10/100 Mб/с, три полноразмерных порта USB 2.0 и один mini-USB с поддержкой OTG. Питание платы через USB-OTG не поддерживается. Естественно имеется ИК-приемник и микрофон, контактная площадка UART. Можно подключить монитор или телевизор через HDMI, а через CSI разъем камеру. Orange Pi PC имеет гребёнку GPIO (40 контактов). Orange Pi PC поддерживает множество операционных систем: Android, OpenELEC, Ubuntu, Debian,Armbian, Raspbian, Lubuntu, RetrOrangePi и др.[adinserter block=»11″]

Основные характеристики

ПроцессорН3 четырёх-ядерный процессор Cortex-A 7 Н.265/HEVC 1080Р
GPUMali400MP2 GPU @600MHz, Supports OpenGL ES 2.0
Оперативная память1 ГБ DDR3

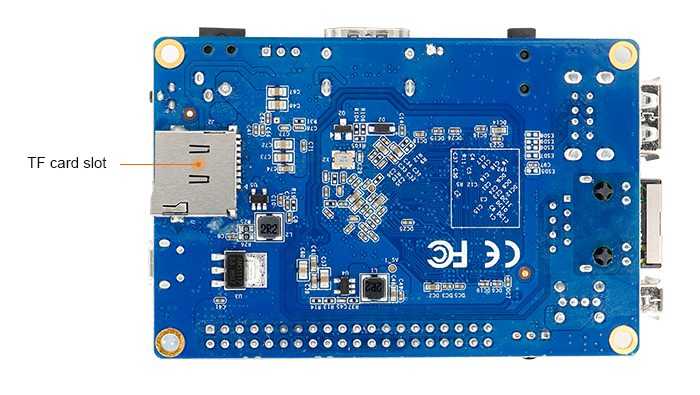

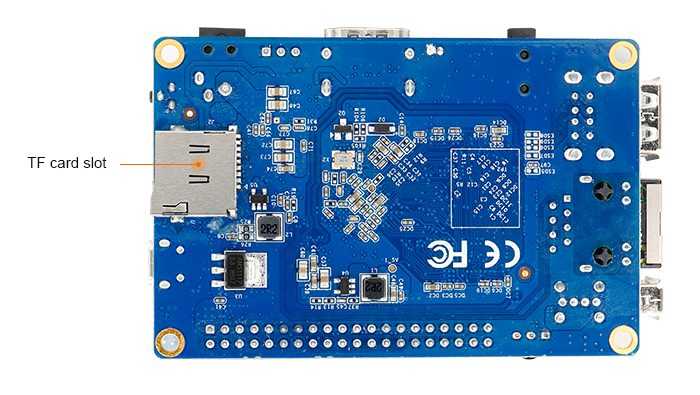

Поддерживаемые карты памяти10 class TF Card ( Max64GB)
Видео-входВ CSI входной разъем камеры:
Поддерживает CCIR656 протокола для NTSC и PAL
Поддерживает видео захвата решение до 1080P @ 30fps
Поддержка 8-битных YUV422 CMOS
Поддержка SM сенсора камеры
Видео-выходHDMI с поддержкой HDCP
Поддерживает HDMI CEC
Поддержка HDMI 30 функции
Аудио-выходЧерез HDMI, mini-jack (3,5 мм)
LAN10/100 Mb/s Ethernet RJ45
USB 2.0 PortsUSB 2.0 х 3 штуки, USB 2.0 OTG х 1 штука
GPIOUART, Земля
Источник питания5 В 2 А (4.0 мм/1.7 мм), питание платы через OTG не поддерживается
СветодиодыИндикатор питания
Индикатор состояния
КнопкиКнопка питания
Другие разъёмыGPIO 40-пиновый совместимый с Raspberry Pi B+
ПрочееИК-порт, микрофон
Поддерживаемые ОСAndroid, Ubuntu, Debian, Armbian и другие
КнопкиКнопка питания
Размер85 мм на 55 мм
Вес70 г.

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
Orange Pi PC - ARM мини компьютер с 1Гб оперативной памяти Armbianroot/1234armbian.comИнструкция по установке
Orange Pi PC - ARM мини компьютер с 1Гб оперативной памятиDietPiroot/dietpidietpi.com (поддержка прекращена)Инструкция по установке
DietPi Debian StretchCloud
Orange Pi PC - ARM мини компьютер с 1Гб оперативной памятиRetrOrangePi3.01-GoogleDrive
Cloud
Yadisk
Инструкция по установке
4.3-retrorangepi.org
Orange Pi PC - ARM мини компьютер с 1Гб оперативной памятиH3Droid1.3.2-Cloud
h3droid.com
Инструкция по установке
ZIDOO X1v1.0.21-MegaИнструкция по установке
Android 4.4.2-1.02017-05-11-Mega
GoogleDrive
Cloud
Baidu Cloud
Pandroid4.4.2-GoogleDrive
Yadisk
Записывать не PhoenixCard, а Clonedisk или Win32 Image Writer.
Orange Pi PC - ARM мини компьютер с 1Гб оперативной памятиOpenELEC-Cloud_1
Cloud_2
Инструкция по установке
Orange Pi PC - ARM мини компьютер с 1Гб оперативной памятиLibreELEC7-Cloud_1
Cloud_2
8Cloud
Orange Pi PC - ARM мини компьютер с 1Гб оперативной памятиLubuntu 14.04 Desktop2015-08-25root/orangepiGoogleDrive
Baidu Cloud
Yadisk
Инструкция по установке с помощью Etcher
Инструкция по установке с помощью Win32 Disk Imager
Lubuntu 15.04 LXDE Desktop2016-12-09root/orangepiMega
GoogleDrive
Lubuntu 15.10orangepi/00GoogleDrive
Cloud
Orange Pi PC - ARM мини компьютер с 1Гб оперативной памятиPubuntu 16.04 LTSadmin/adminGoogleDrive
Pubuntu 14.04admin/adminGoogleDrive
Yadisk
Orange Pi PC - ARM мини компьютер с 1Гб оперативной памятиDebian XFCE2016-12-12root/orangepiGoogleDrive
Cloud
Yadisk
Orange Pi PC - ARM мини компьютер с 1Гб оперативной памятиUbuntu LXDE2016-12-12root/orangepiGoogleDrive
Cloud
Yadisk
Ubuntu MATE 16.040.1orangepi/orangepiGoogleDrive
Cloud
Ubuntu Vivid Mateorangepi/orangepiGoogleDrive
Cloud
Orange Pi PC - ARM мини компьютер с 1Гб оперативной памятиRaspbian2016-11-08root/orangepiGoogleDrive
Cloud
Orange Pi PC - ARM мини компьютер с 1Гб оперативной памятиFedora 22 minimal imageroot/orangepiMega
GoogleDrive
Fedora 22 full Mate Desktoproot/orangepiMega
GoogleDrive
Fedora 22 LXDE Desktoproot/orangepiMega
GoogleDrive
Orange Pi PC - ARM мини компьютер с 1Гб оперативной памятиKali Linux 2.0 full XFCE Desktoproot/orangepiMega
GoogleDrive
Orange Pi PC - ARM мини компьютер с 1Гб оперативной памятиArch Linux basic image (без GUI Desktop)root/orangepiMega
GoogleDrive
Orange Pi PC - ARM мини компьютер с 1Гб оперативной памятиOpenSuse JeOSminimal image (без GUI Desktop)root/orangepiMega
GoogleDrive
OpenSuse full XFCE Desktoproot/orangepiMega
Orange Pi PC - ARM мини компьютер с 1Гб оперативной памятиSlackware Arm 14.1 minimal image (без GUI Desktop)root/orangepiMega
GoogleDrive
Orange Pi PC - ARM мини компьютер с 1Гб оперативной памятиGentoo Linux, configured (network, ssh, ntp, gentoolkit, tmux, mc, btrfs-progs installed)root/orangepiMega
Orange Pi PC - ARM мини компьютер с 1Гб оперативной памятиZeroshell3.8.2Aadmin/zeroshellzeroshell.org

Руководство пользователя и схемы

Orange Pi PC - ARM мини компьютер с 1Гб оперативной памяти
Orange Pi PC - ARM мини компьютер с 1Гб оперативной памяти
Orange Pi PC - ARM мини компьютер с 1Гб оперативной памяти
