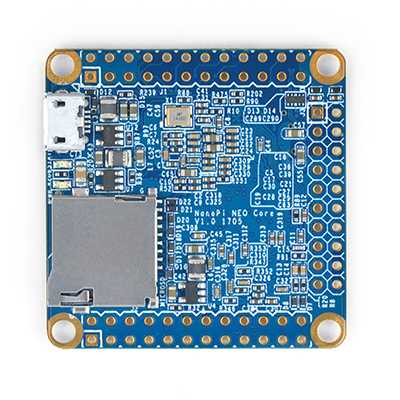

NanoPi NEO Core — NanoPi NEO без разъемов, одно ядро, но с eMMC памятью

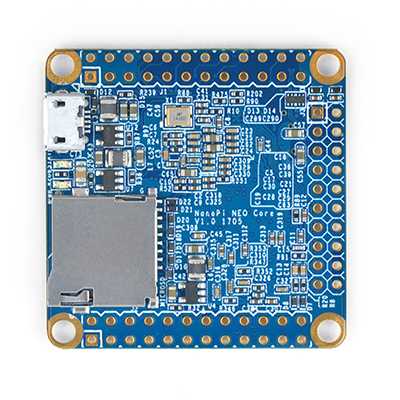

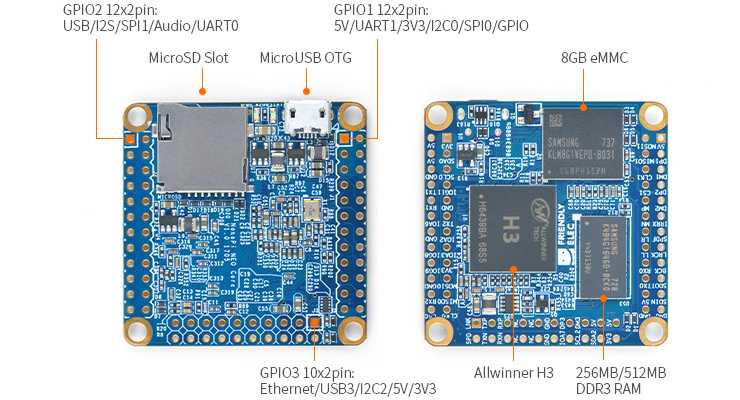

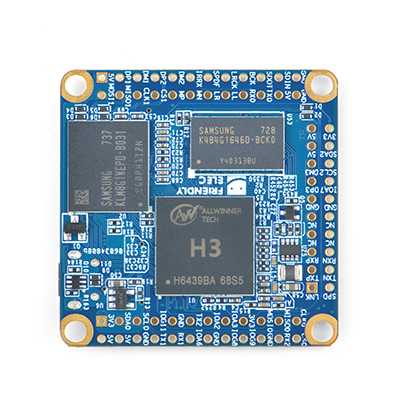

NanoPi NEO Core - NanoPi NEO без разъемов, одно ядро, но с eMMC памятьюNanoPi NEO Core — является альтернативой NanoPi NEO, но не имеет почти никаких внешних разъемов, всё выведено на гребенку. Имеет тот же форм-фактор, что и NanoPi NEO, и такие же описания контактов. NanoPi NEO Core имеет защиту от ESD (электростатического разряда) для порта MicroUSB и слота для карт памяти TF. Кроме того, NEO Core может иметь дополнительную встроенную флэш-память eMMC (8Гб/16Гб/32Гб), которая работает быстрее и стабильнее чем карты TF.

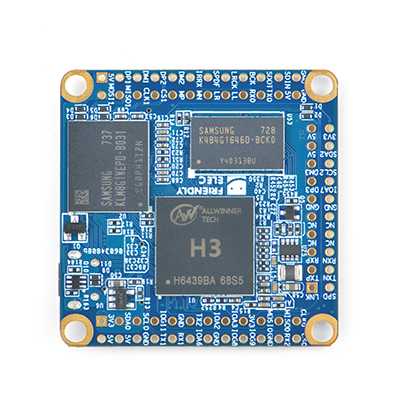

NEO Core использует популярный SoC Allwinner H3 и имеет встроенную оперативную память DDR3 256M или 512M. FriendlyElec предлагает модели с тремя вариантами eMMC: 8Гб/16Гб/32Гб, а также у которого вообще нет eMMC. Используется UbuntuCore с основным ядром 4.11. FriendlyElec разработала  плату расширения для NanoPi NEO Core/Core2,  который имеет тот же форм-фактор, что и RPi 3. Когда NanoPi NEO Core подключен к этой плате расширения, то весь собранный модуль может хорошо вписаться в общий корпус RPi 3.   Приобрести можно на Aliexpress.

[adinserter block=»11″]

Основные характеристики

ПроцессорAllwinner H3, четырехъядерный процессор Cortex-A7 до 1,2 ГГц
GPUMali400MP2 GPU @600MHz, Supports OpenGL ES 2.0
Оперативная память256МВ/512МВ  DDR3
eMMC памятьнет/8Гб/16Гб/32Гб
Поддерживаемые карты памяти10 class TF Card (Max64GB)
Сетевая карта100М/10М Ethernet через гребенку
USB 2.0 Ports3 порта через гребенку
АудиоВход и выход через гребенку
GPIOдва 12x2 pin, один 10x2 pin
Источник питанияUSB OTG поддерживает питание
Отладочный последовательный порт4Pin вход в состав гребенки
Поддерживаемые ОСUbuntuCore, Armbian, DietPi, Lakka, Kali, OpenWRT и др.

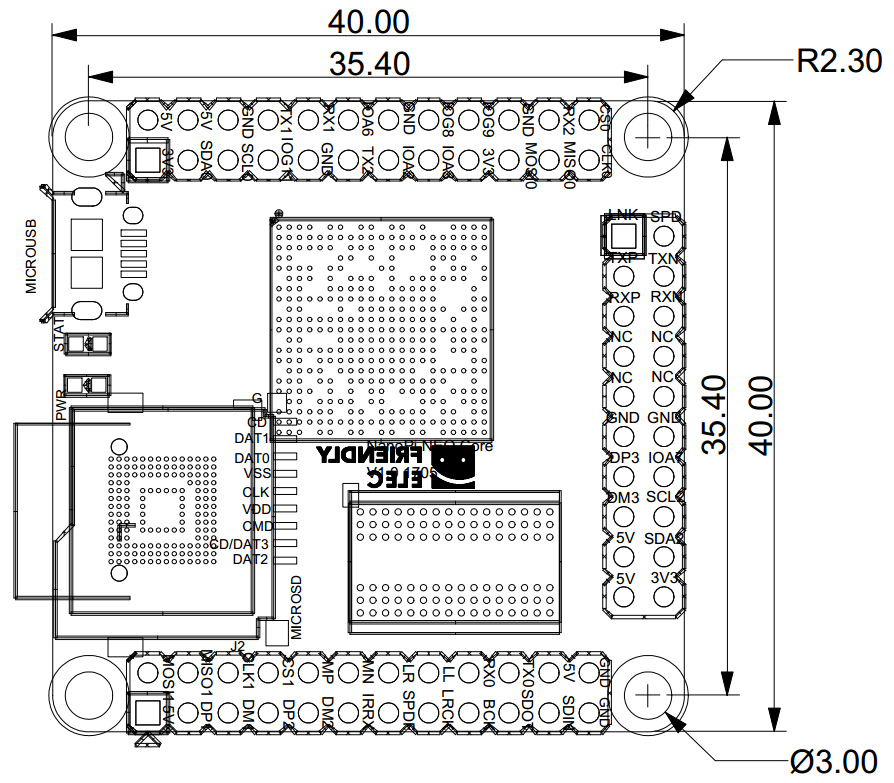

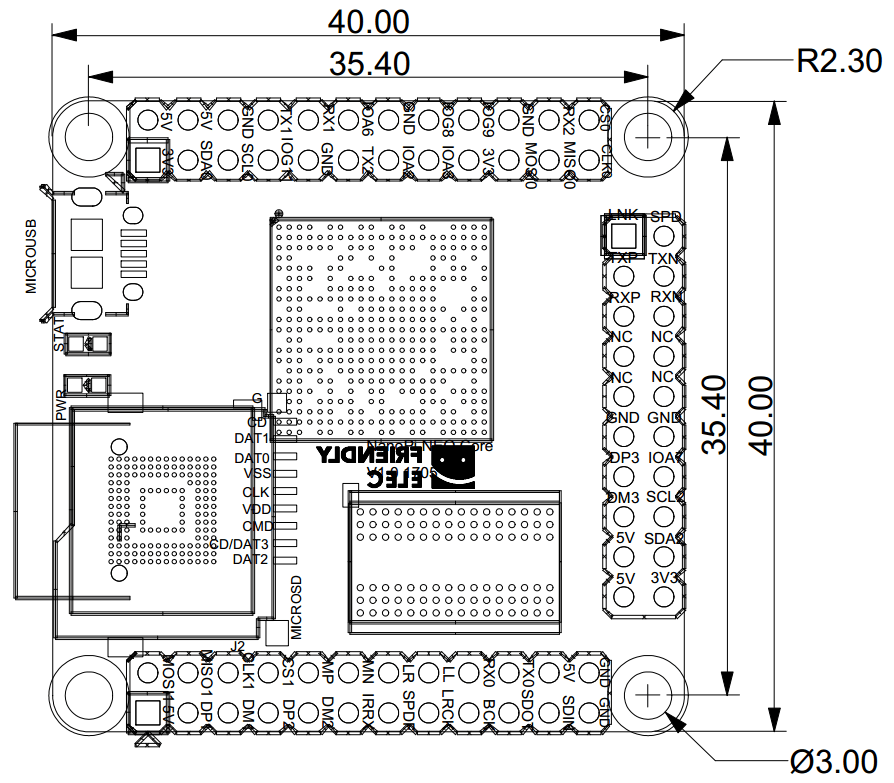

Размер40 мм на 40 мм
Вес6,35 г.

[adinserter block=»2″]

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
NanoPi NEO Core - NanoPi NEO без разъемов, одно ядро, но с eMMC памятью Armbianroot/1234armbian.comИнструкция по установке
NanoPi NEO Core - NanoPi NEO без разъемов, одно ядро, но с eMMC памятьюUbuntu Core 4.14 Xenial2017-12-08root/faGoogleDrive
Baidu
Инструкция по установке с помощью Etcher
Инструкция по установке с помощью Win32 Disk Imager
NanoPi NEO Core - NanoPi NEO без разъемов, одно ядро, но с eMMC памятьюEflasher2017-12-08root/faGoogleDrive
Baidu

Платы расширения

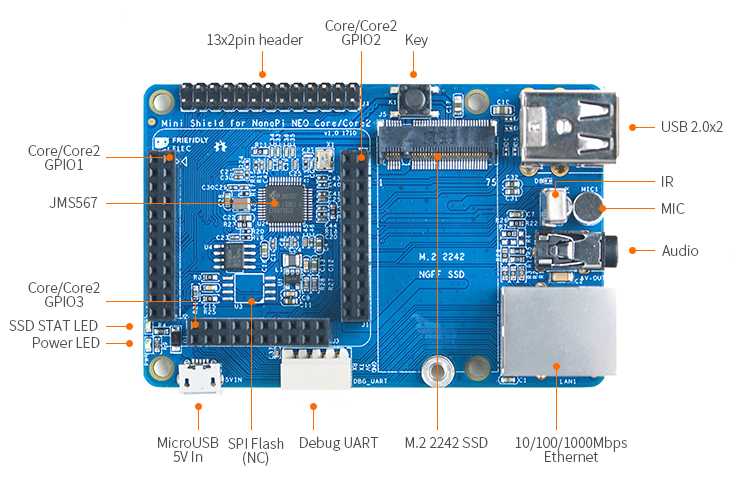

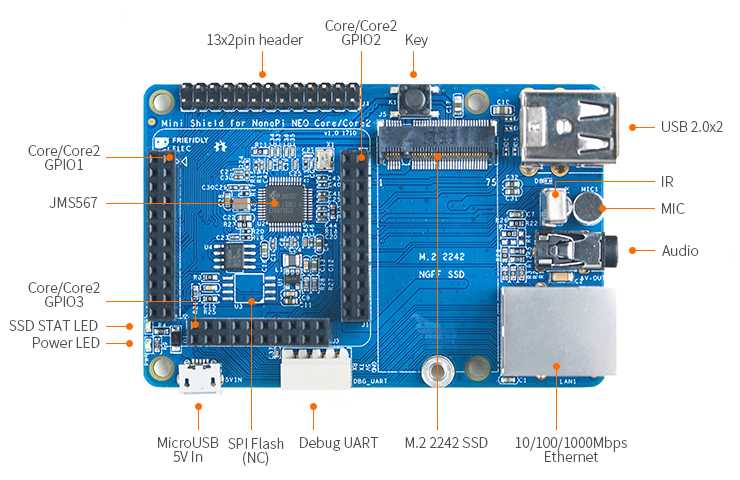

Mini Shield для NanoPi Neo Core/Core2

Специальная плата для NanoPi Core/Core2.  Приобрести можно на Aliexpress.

Характеристики:

  • Встроенный JMS567 USB для SATA IC и M.2 SSD-интерфейс для подключения SSD 2242.
  • 2 порта USB Host.
  • Последовательный порт и порт Ethernet.
  • Встроенный микрофон и 3,5-мм аудиоразъем.
  • 2 x 13 Pin, которые заполняют контакты IO NanoPi NEO Core/Core2.
  • 1 кнопка и 1 ИК-интерфейс для работы с дистанционным управлением.
  • Место для SPI Flash (SOP8-200mil). Пользователи могут припаять память SPI на плату.
  • Размеры монтажных отверстий этой платы точно такие же, как у Raspberry Pi, поэтому он вполне может вписаться в корпус малины.
  • Размер печатной платы (мм): 85 x 56

NanoHat OLED с использованием программирования на Python

  • NanoHat OLED — это небольшой и симпатичный монохромный OLED-модуль с низким энергопотреблением. Размером 0,96 дюйма. Его разрешение составляет 128 x 64. Оно связывается по I2C.
  • Модуль NanoHat OLED имеет тот же форм-фактор, что и NanoPi NEO от FriendlyElec. Он может быть наложен на NanoPi NEO.
  • Оснащен тремя встроенными программируемыми пользовательскими кнопками, 4-контактным разъемом I2C с шагом 2 мм.
  • Размер печатной платы (мм): 40 x 40

Приобрести можно на Aliexpress.
NanoPi NEO Core - NanoPi NEO без разъемов, одно ядро, но с eMMC памятью

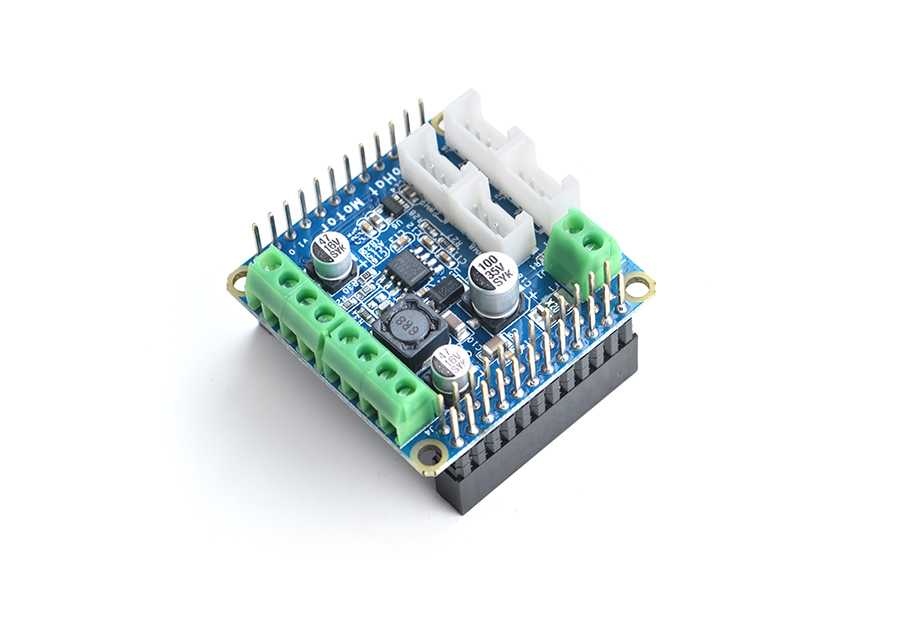

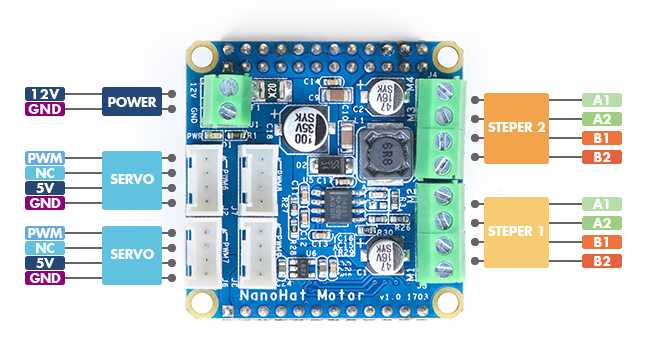

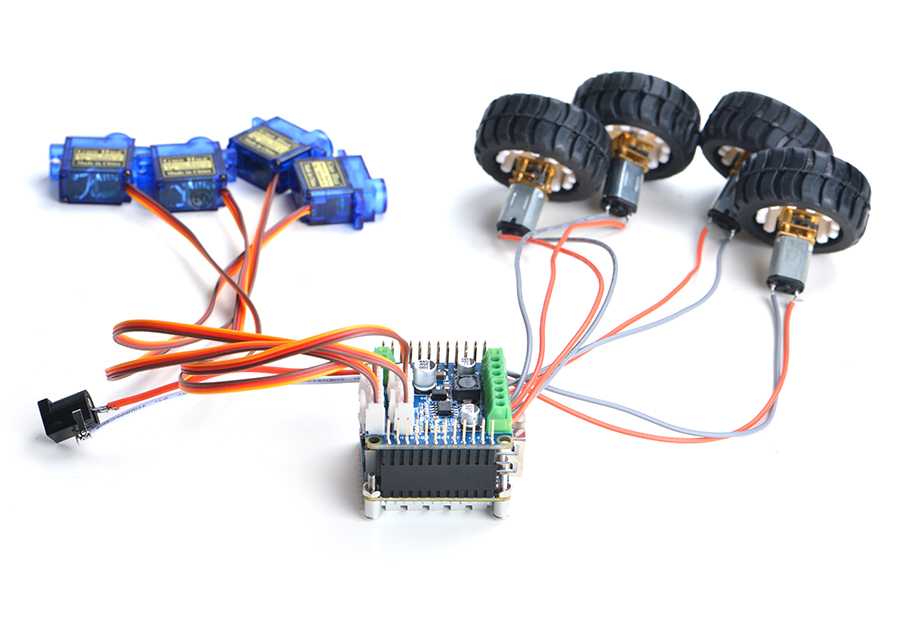

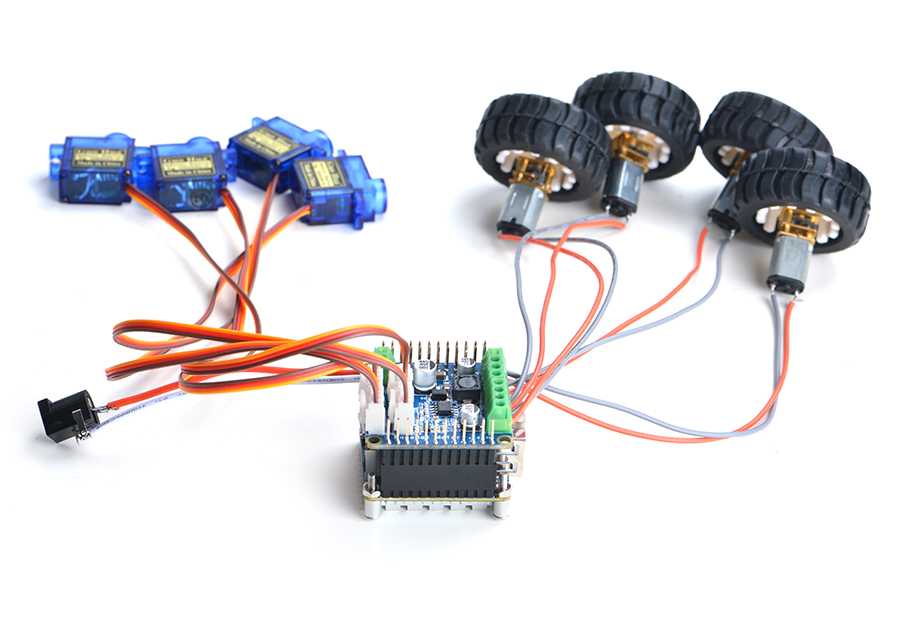

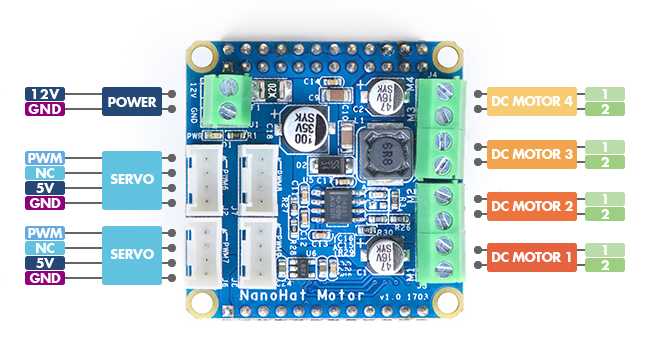

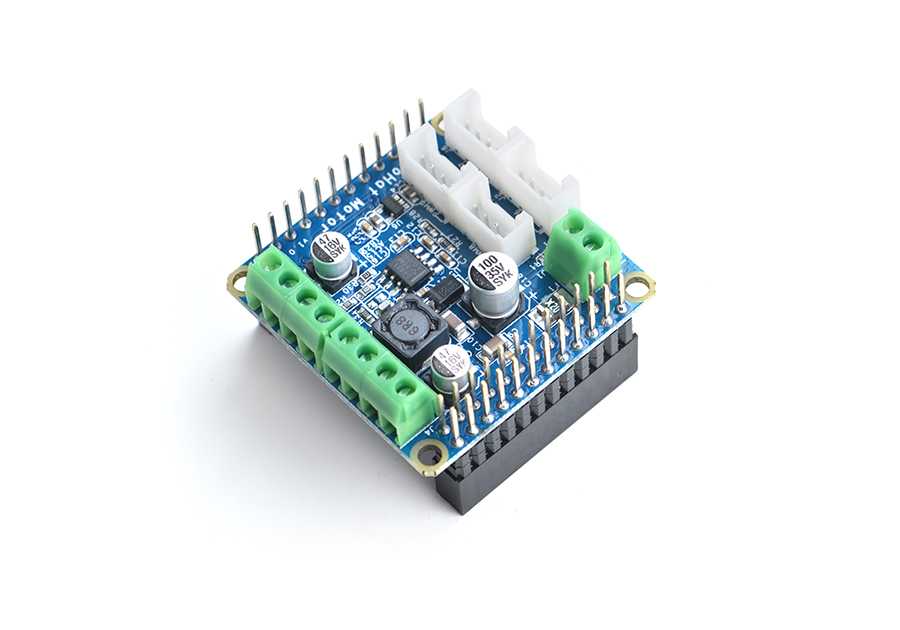

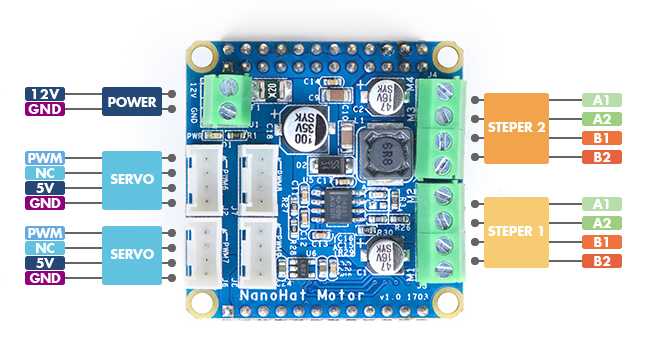

NanoHat Motor

  • NanoHat — это модуль двигателя с I2C. Он использует PCA9685 от NXP и TB6612FNG от Toshiba.
  • Возможность управления четырьмя двигателями 5 В PWM.
  • Возможность управления четырьмя двигателями постоянного тока 12 В.
  • Возможность управления двумя 12-вольтовыми четырехпроводными шаговыми двигателями.
  • Можно управлять большим количеством двигателей, объединяя несколько модулей с разными адресами I2C.
  • Использует устройство TPS54331 от TI для обеспечения стабильного источника питания.
  • Встроенный 32K EEPROM AT24C32D может сохранять пользовательские данные.
  • Двигатель NanoHat имеет тот же форм-фактор, что и NanoPi NEO, и может быть наложен на NanoPi NEO.

Приобрести можно на Aliexpress.

[adinserter block=»2″]

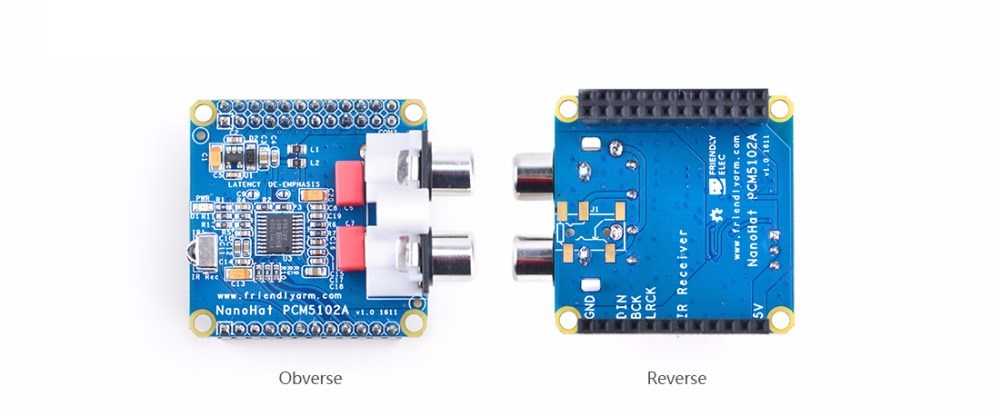

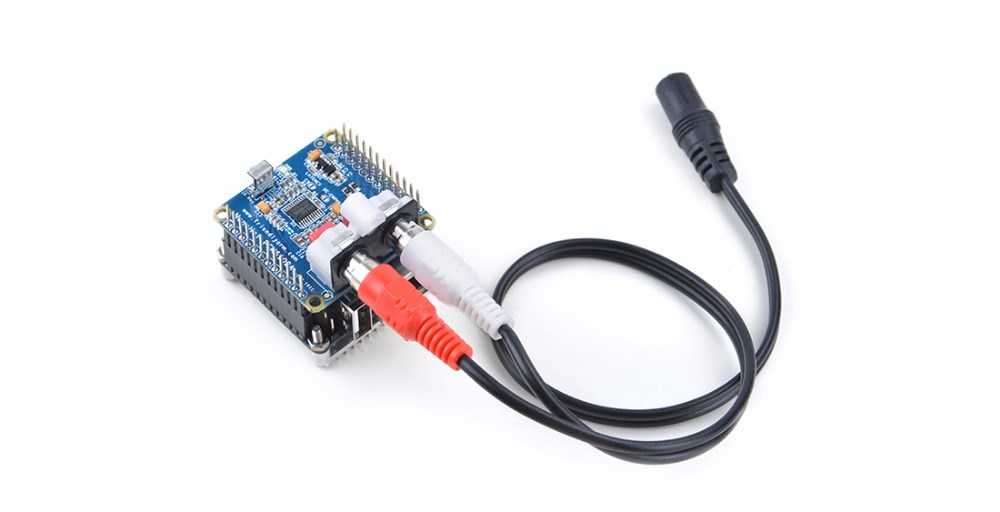

32 бит ЦАП с низким уровнем шума NanoHat PCM5102A

Плата расширения ЦАП на Aliexpress

  • Ультра-низкий шум
  • 6-бит, 24-бит и 32-бит
  • Выбор формата аудио: I2S(Low)/Left-justified
  • Частота дискретизации: 384 кГц, разрешение: 32-бит
  • На борту инфракрасный приемник
  • Размер печатной платы (мм): 40×40

 2.8 дюймовый дисплей SPI TFT LCD с резистивным сенсорным модулем

 ЖК-дисплей Matrix-2.8_SPI_Key_TFT — это разработанный компанией FriendlyARM ЖК-модуль с резистивной сенсорной панелью. Его разрешение составляет 240 x 320. Использует IC резистивный сенсор ST7789S IC и XPT2046. Имеет интерфейс SPI и три настраиваемых пользовательских ключа. 2.8 дюймовый дисплей SPI TFT LCD на Aliexpress.
Размер ЖК-дисплея2,8″
Область отображения57.6mm * 43.2mm
IC драйвераST7789S
Разрешение240 * 320 (RGB)
Интерфейс MCUSPI
Источник питания5V
Подсветка5V
Touch панельРезистивный сенсорный сенсорный экран с закаленным стеклом

NanoPi NEO Core - NanoPi NEO без разъемов, одно ядро, но с eMMC памятью

GPIO

NanoPi NEO Core - NanoPi NEO без разъемов, одно ядро, но с eMMC памятью

Руководство пользователя, схемы и исходники
