Banana Pi BPI M3 8 ядерный одноплатный компьютер на SoC Allwinner A83T с 2 Гб RAM и видеосистемой PowerVR SGX544MP1

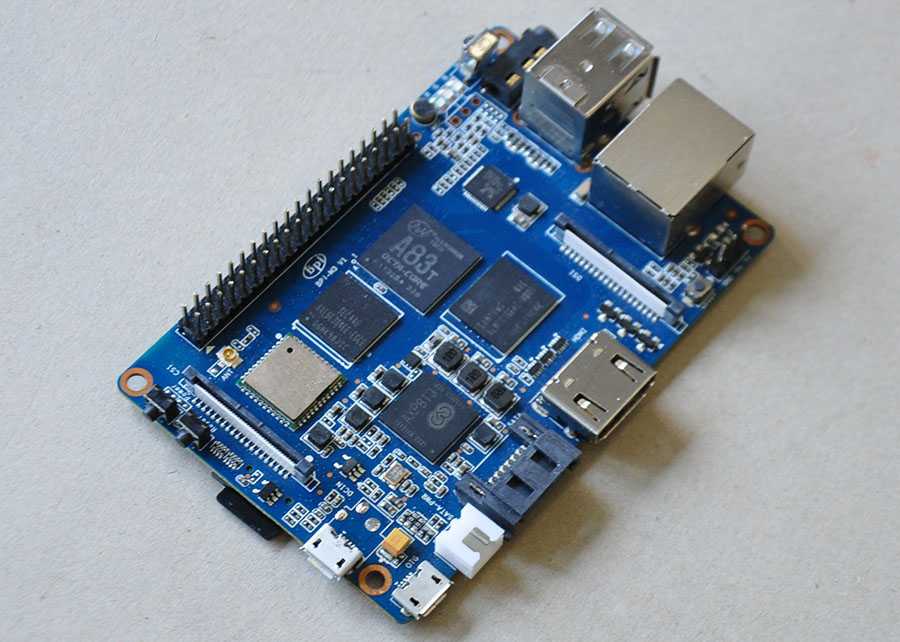

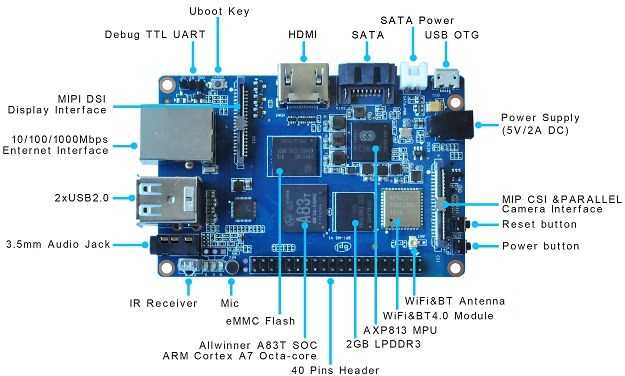

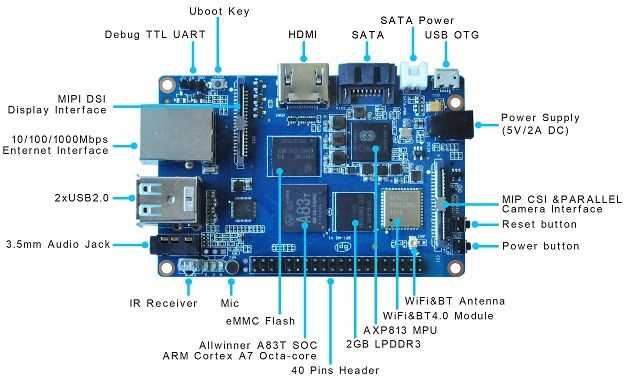

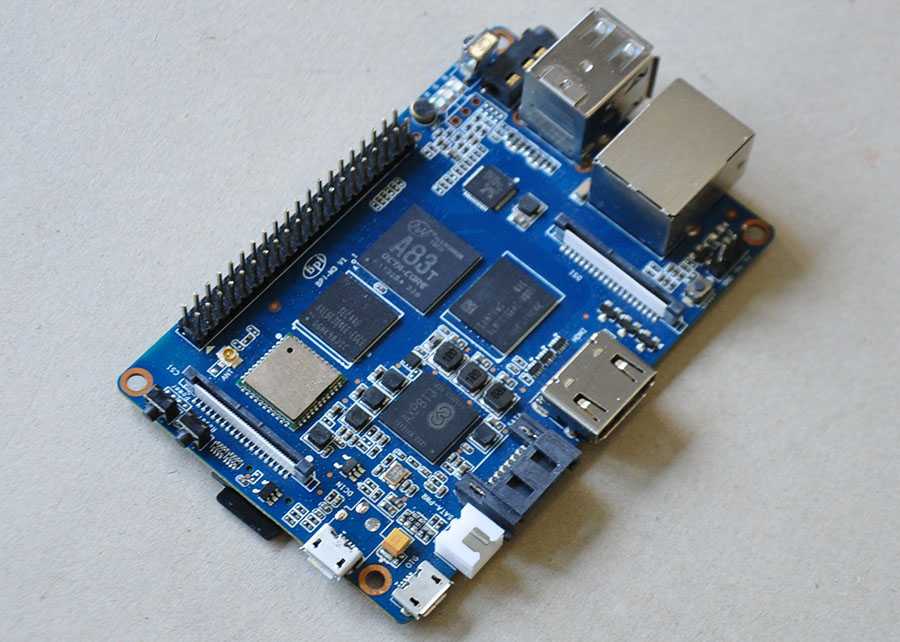

Banana Pi BPI M3 8 ядерный одноплатный компьютер на SoC Allwinner A83T с 2 Гб RAM и видеосистемой PowerVR SGX544MP1 BPI M3 — высокопроизводительный восьмиядерный одноплатный компьютер, построенный с использованием SoC Allwinner A83T 2.0 ГГц. Он оснащен 2 ГБ оперативной памяти и 8 ГБ eMMC. Он также имеет встроенный WiFi и BT. BPI-M3 имеет 2 порта USB A 2.0, 1 порт USB OTG, 1 порт HDMI, 1 аудиоразъем, порт питания постоянного тока и порт SATA. Графический процессор PowerVR SG_544 700 МГц с высокой производительностью обработки изображений.  Содержит  контроллер заряда батареи и питания axp813 pmu (поддержка зарядки от USB).  Имеет CSI входной разъем камеры и MIPI DSI для LCD дисплея. Имеет программируемые контакты общего назначения GPIO (40 контактов). Питание платы 5В 2А. Есть дополнительно разъем для 3.7В батареи. Цена от  производителя на Aliexpress 68$  без учета стоимости доставки. Изделие имеет размеры 92 × 60 мм и весит 45 грамм.

[adinserter block=»2″]

Основные характеристики

CPUA83T ARM Cortex-A7 octa-core,512 KB L1 cache 1 MB L2 cache
GPUPowerVR SGX544MP1· Comply with OpenGL ES 2.0, OpenCL 1.x, DX 9_3
Memory2GB LPDDR3 (shared with GPU)

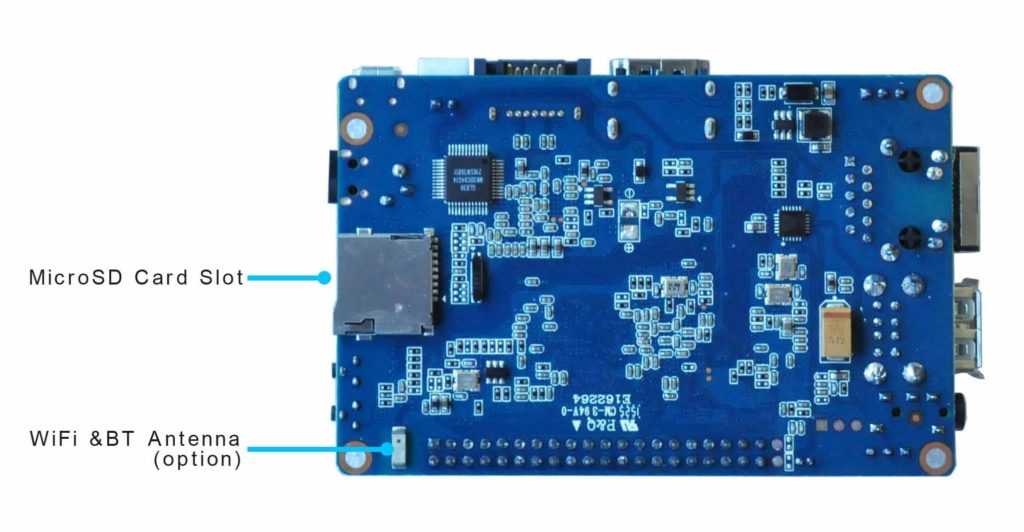

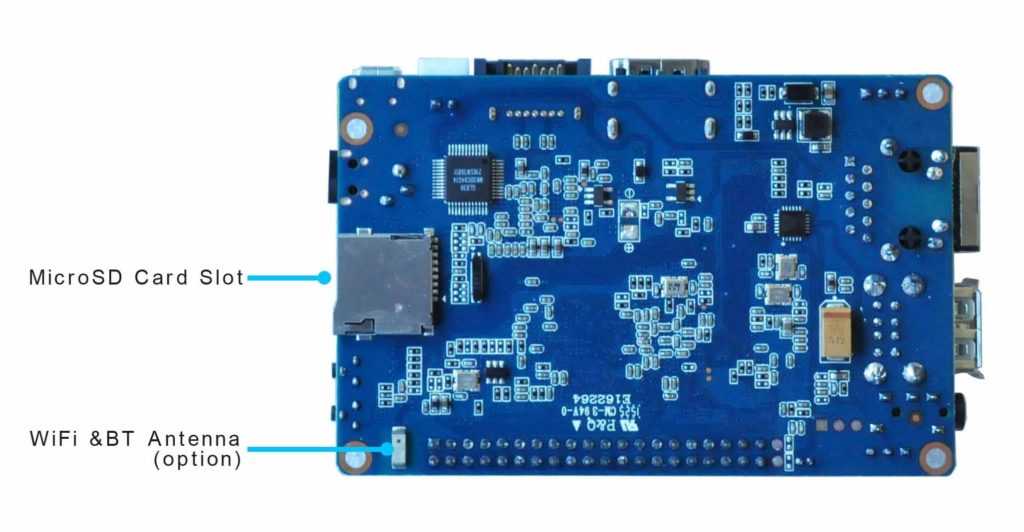

Storage SupportMicroSD Card(up to 64GB)/SATA(up to 2TB USB-to-SATA; GL830)/eMMC(8GB onboard)
Onboard Network10/100/1000Mbps ethernet (Realtek RTL8211E/D)
WiFi802.11 b/g/n (AP6212)
BluetoothBT4.0 (AP6212)
Video InParallel 8-bit camera interface MIPI Camera serial Interface(CSI)
Video OutHDMI 1.4 DHCP 1.2 with resolutions from(640×640 to 1920×1080)
MIPI DSI for RAW LCD panels
Audio Out3.5 mm Jack and HDMI
Audio InOn board microphone
Power SourceMicro USB, optional 5V DC port (center positive 1,6 x 4,4mm)
USB Ports2x USB 2.0, USB OTG(Micro USB)
ButtonsReset button, Power button, U-boot button
GPIO40 Pins: GPIO, UART, I2C bus, I2S bus, SPI bus, PWN, +3.3v, +5v, ground
LEDPower LED(red), RJ45 LED(blue), user define LED(green)
OSAndroid and Linux etc.OS
Dimensions92mm x 60mm
Weight45g

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
Banana Pi BPI M3 8 ядерный одноплатный компьютер на SoC Allwinner A83T с 2 Гб RAM и видеосистемой PowerVR SGX544MP1Ubuntu MATE 16.04.23.4
2017-07-13
bananapi/root
bananapi
GoogleDrive
baidu cloud
Инструкция по установке
Ubuntu MATE 16.04edupi/bananapi root/bananapiGoogleDrive
ubuntu 16.04.2 LTS Mate Desktop7" LCDpi/bananapi root/bananapiGoogleDrive
baidu cloud
ubuntu 16.04.2 LTS Mate Desktop5" LCDpi/bananapi root/bananapiGoogleDrive
baidu cloud
ubuntu 16.04.2 LTS Mate Desktopdesktop-armhf-raspberry-pipi/bananapi root/bananapiGoogleDrive
Banana Pi BPI M3 8 ядерный одноплатный компьютер на SoC Allwinner A83T с 2 Гб RAM и видеосистемой PowerVR SGX544MP1DietPiroot/dietpiGoogleDriveИнструкция по установке
Banana Pi BPI M3 8 ядерный одноплатный компьютер на SoC Allwinner A83T с 2 Гб RAM и видеосистемой PowerVR SGX544MP1Android 5.1HDMI
2017-05-11
-GoogleDrive
baidu cloud
Инструкция по установке
LCD
2017-05-11
-GoogleDrive
baidu cloud
Banana Pi BPI M3 8 ядерный одноплатный компьютер на SoC Allwinner A83T с 2 Гб RAM и видеосистемой PowerVR SGX544MP1Debian 8 Jessie2016-05-15root/bananapiGoogleDriveИнструкция по установке
Banana Pi BPI M3 8 ядерный одноплатный компьютер на SoC Allwinner A83T с 2 Гб RAM и видеосистемой PowerVR SGX544MP1ArchLinux Lite2016-05-10root/bananapiGoogleDrive
Banana Pi BPI M3 8 ядерный одноплатный компьютер на SoC Allwinner A83T с 2 Гб RAM и видеосистемой PowerVR SGX544MP1Raspbianhdmi-beta v1.0GoogleDrive
Banana Pi BPI M3 8 ядерный одноплатный компьютер на SoC Allwinner A83T с 2 Гб RAM и видеосистемой PowerVR SGX544MP1openSUSETumbleweed
2016-05-11
GoogleDrive
Banana Pi BPI M3 8 ядерный одноплатный компьютер на SoC Allwinner A83T с 2 Гб RAM и видеосистемой PowerVR SGX544MP1Fedora Matepi/bananapi root/bananapi bpi/bananapiGoogleDrive
Banana Pi BPI M3 8 ядерный одноплатный компьютер на SoC Allwinner A83T с 2 Гб RAM и видеосистемой PowerVR SGX544MP1busybox-1.24.2pi/bananapi root/bananapiGoogleDrive
Banana Pi BPI M3 8 ядерный одноплатный компьютер на SoC Allwinner A83T с 2 Гб RAM и видеосистемой PowerVR SGX544MP1CRUXcrux-arm-3.2-literoot/bananapiGoogleDrive
Banana Pi BPI M3 8 ядерный одноплатный компьютер на SoC Allwinner A83T с 2 Гб RAM и видеосистемой PowerVR SGX544MP1ezgo-berrybootroot/bananapiGoogleDrive
Banana Pi BPI M3 8 ядерный одноплатный компьютер на SoC Allwinner A83T с 2 Гб RAM и видеосистемой PowerVR SGX544MP1Centosliteroot/bananapiGoogleDrive
Banana Pi BPI M3 8 ядерный одноплатный компьютер на SoC Allwinner A83T с 2 Гб RAM и видеосистемой PowerVR SGX544MP1Kali Linuxroot/bananapiGoogleDrive
Banana Pi BPI M3 8 ядерный одноплатный компьютер на SoC Allwinner A83T с 2 Гб RAM и видеосистемой PowerVR SGX544MP1Kanuxroot/bananapiGoogleDrive
Banana Pi BPI M3 8 ядерный одноплатный компьютер на SoC Allwinner A83T с 2 Гб RAM и видеосистемой PowerVR SGX544MP1Gentooroot/bananapiGoogleDrive

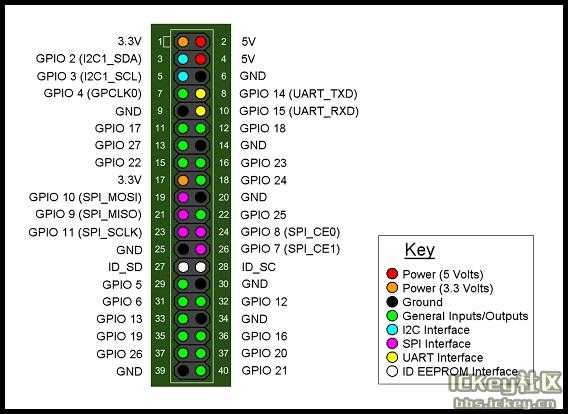

Распиновка GPIO

Распиновка CSI Camera

CSI Pin NameDefault FunctionFunction2:GPIO
CN5-P01NC
CN5-P02GND
CN5-P03CSI0-SDAPI3
CN5-P04CSI0-AVDD
CN5-P05CSI0-SCKPI2
CN5-P06CSI0-ResetPI7
CN5-P07CSI0-VSYNCPE3
CN5-P08CSI0-PWDNPI6
CN5-P09CSI0-HSYNCPE2
CN5-P10CSI0-DVDD
CN5-P11CSI0-DOVDD
CN5-P12CSI0-D7PE11
CN5-P13CSI0-MCLKPE1
CN5-P14CSI0-D6PE10
CN5-P15GND
CN5-P16CSI0-D5PE9
CN5-P17CSI0-PCLKPE0
CN5-P18CSI0-D4PE8
CN5-P19CSI0-D0PE4
CN5-P20CSI0-D3PE7
CN5-P21CSI0-D1PE5
CN5-P22CSI0-D2PE6
CN5-P23GND
 CN5-P24CSI0-AFVCC

[adinserter block=»11″]

Распиновка MIPI DSI

DSI Pin NameDefault FunctionFunction2:GPIO
CN6-P01VCC-3V3
CN6-P02IPSOUT
CN6-P03VCC-3V3
CN6-P04IPSOUT
CN6-P05GND
CN6-P06IPSOUT
CN6-P07GND
CN6-P08IPSOUT
CN6-P09NC
CN6-P10GND
CN6-P11NC
CN6-P12DSI-D0N
CN6-P13NC
CN6-P14DSI-D0P
CN6-P15NC
CN6-P16GND
CN6-P17TWI0-SDAPB19
CN6-P18DSI-D1N
CN6-P19TWI0-SCKPB18
CN6-P20DSI-D1P
CN6-P21CTP-INTPI10
CN6-P22GND
CN6-P23CTP-RSTPI11
CN6-P24DSI-CKN
CN6-P25GND
CN6-P26DSI-CKP
CN6-P27LCD-BL-ENPH16
CN6-P28GND
CN6-P29LCD-RSTPH17
CN6-P30DSI-D2N
CN6-P31LCD-PWR-ENPH18
CN6-P32DSI-D2P
CN6-P33GND
CN6-P34GND
CN6-P35LCD-PWMPB2
CN6-P36DSI-D3N
CN6-P37GND
CN6-P38DSI-D3P
CN6-P39NC
CN6-P40GND

Руководство пользователя и схемы
