Orange Pi Zero Plus 2 H5 — одноплатный мини компьютер с процессором Allwinner H5

Orange Pi Zero Plus 2 H5 - одноплатный мини компьютер с процессором Allwinner H5

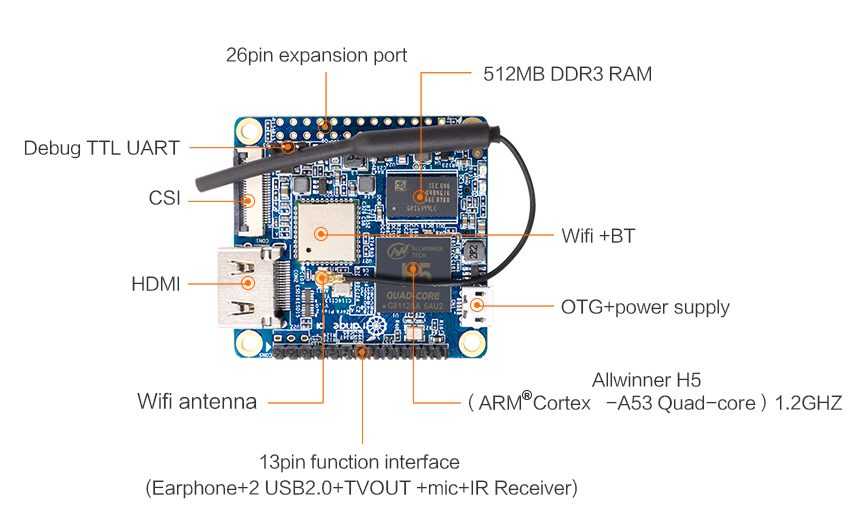

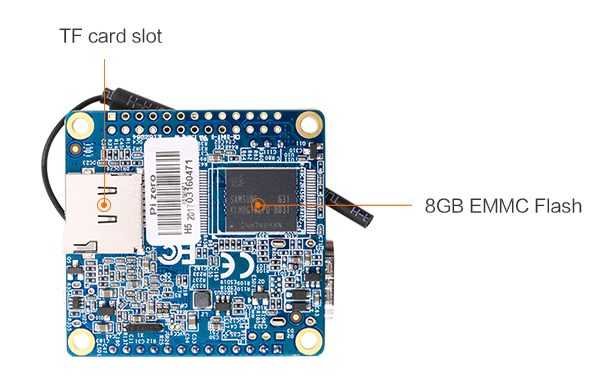

Orange Pi Zero Plus 2 H5 — Усовершенствованный Orange Pi Zero H3 путем установки в него процессора Allwinner H5 вместо H3. На борту HDMI и разъёмом CSI (Camera Serial Interface — последовательный интерфейс камеры), который имеет достаточную скорость для передачи видеоданных в форматах до 1080p при 30 кадрах в секунду или 720p при 60 к/сек, обновился модуль Wi-Fi, теперь он стал с bluetooth, а также добавили флэш-модуль eMMC 8 Gb. Цена от производителя на Aliexpress около 20$. Изделие имеет размеры всего 48 × 46 мм и весит 20 граммов. Применён четырехьядерный процессор Allwinner H3, на основе ядра Cortex-A7 с тактовой частотой до 1,2 ГГц. Видеоподсистема на двухъядерном Mali-400MP2 с частотой 600 МГц. На борту с 512 Мб оперативной памяти. Для хранения данных служит сменная карта microSD. Имеются расширяющие платы с дополнительными разъёмами.

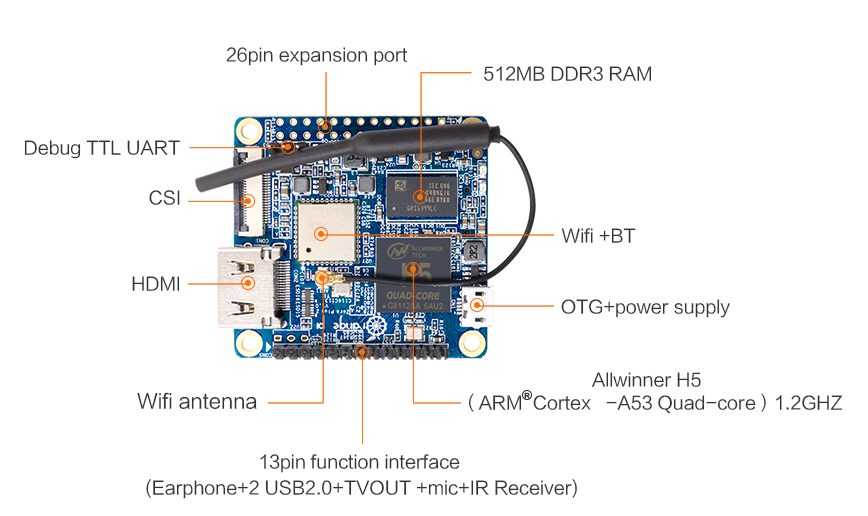

Основные характеристики

ПроцессорН5 четырёх-ядерный процессор Cortex-A 53 Н.265/HEVC 1080Р
GPUMali400MP2 GPU @600MHz, Supports OpenGL ES 2.0
Оперативная память512МВ DDR3
Поддерживаемые карты памяти10 class TF Card ( Max64GB)

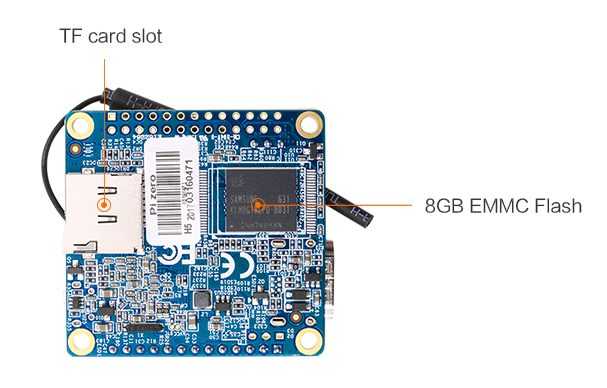

Встроенная память8МВ EMMC Flash
Видео-входВ CSI входной разъем камеры:
Поддерживает CCIR656 протокола для NTSC и PAL
Поддерживает видео захвата решение до 1080P @ 30fps
Поддержка 8-битных YUV422 CMOS
Поддержка SM сенсора камеры
Видео-выходHDMI с поддержкой HDCP
Поддерживает HDMI CEC
Поддержка HDMI 30 функции
Wi-FiAP6212, IEEE 802.11 b/g/n, Bluetooth 4.2
Видео-выходПоддержка внешней платы через 13pins
USB 2.0 PortsОдин USB 2.0 OTG
GPIOUART
Земля
Источник питанияUSB OTG поддерживает питание
СветодиодыИндикатор питания
Индикатор состояния
Другие разъёмы26 Pins Header, совместима с  Raspberry Pi В+
13 Pins Header,  2х USB, IR pin, AUDIO(MIC, AV)
Поддерживаемые ОСAndroid, Ubuntu, Debian, Armbian и другие
КнопкиКнопка питания
Размер46 мм на 48 мм

Операционные системы

Название ВерсияЛогин/парольСсылкаПримечание
 Armbianroot/1234armbian.comИнструкция по установке
DietPiroot/dietpidietpi.com (поддержка прекращена)Инструкция по установке
Android2017-05-12-Mega
GoogleDrive
Cloud
Yadisk
Инструкция по установке
Debian desktop2017-05-12orangepi/orangepiMega
GoogleDrive
Cloud
Yadisk
Инструкция по установке с помощью Etcher
Инструкция по установке с помощью Win32 Disk Imager
Debian server2017-05-12orangepi/orangepiMegaCloud
GoogleDrive
Yadisk
Ubuntu XFCE2017-05-12orangepi/orangepiMega
GoogleDrive
Cloud
Yadisk
Ubuntu server2017-05-12orangepi/orangepiMega
GoogleDrive
Cloud
Yadisk
Raspbian desktop2017-06-15orangepi/orangepiMega
GoogleDrive
Cloud
Raspbian server2017-06-15orangepi/orangepiMega
GoogleDrive
Cloud
ArchLinux Server2017-05-12alarm/alarmMega
GoogleDrive
Cloud

Платы расширения

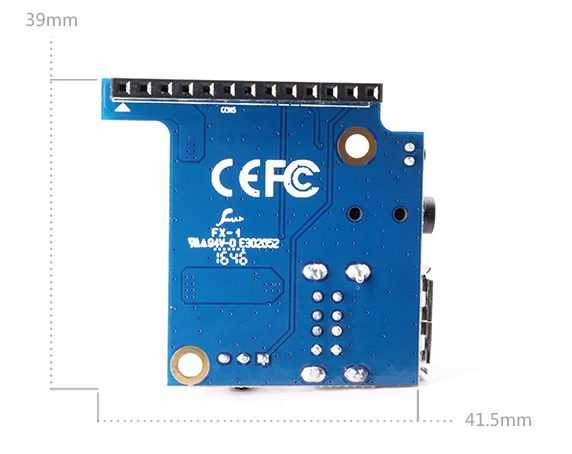

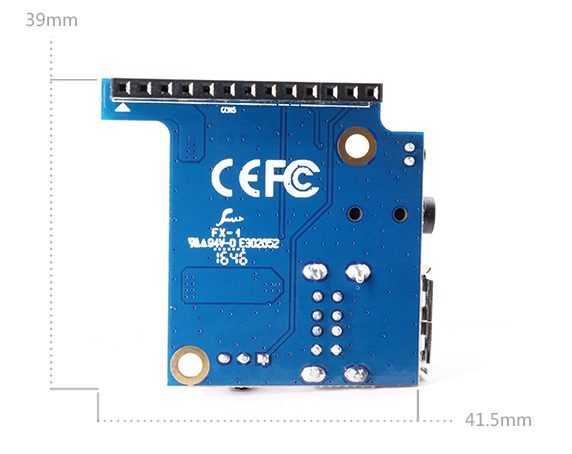

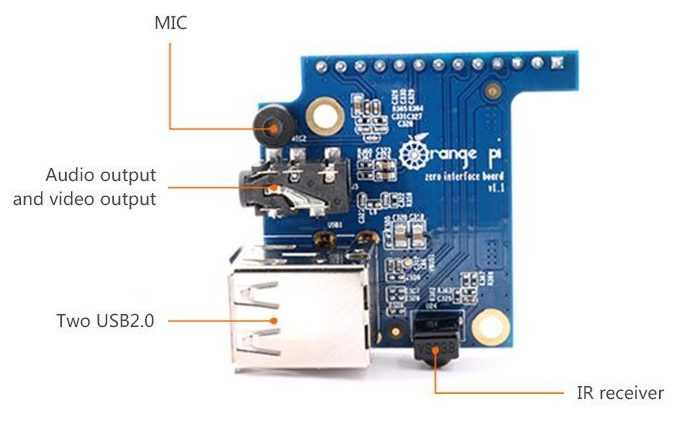

Плата расширения (mic, A/V out, 2 USB, IR)

Для удешевления платы, некоторые разъемы были вынесены  в отдельную плату. Плата расширения с двумя USB 2.0 портами, инфракрасным датчиком, микрофоном, 5-контактным аудио и видео разъемом 3.5 мм. В случае необходимости приобретается отдельно.

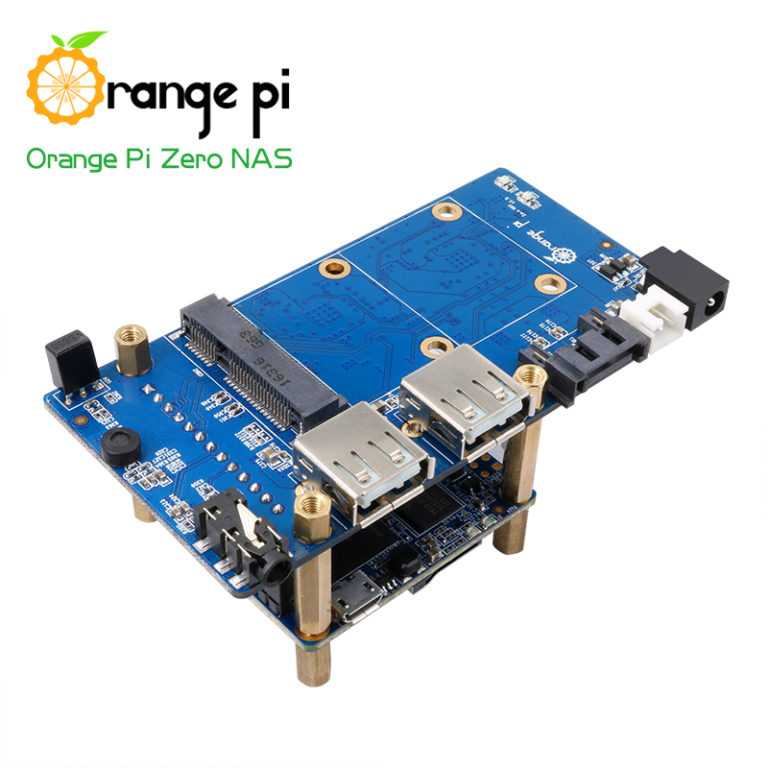

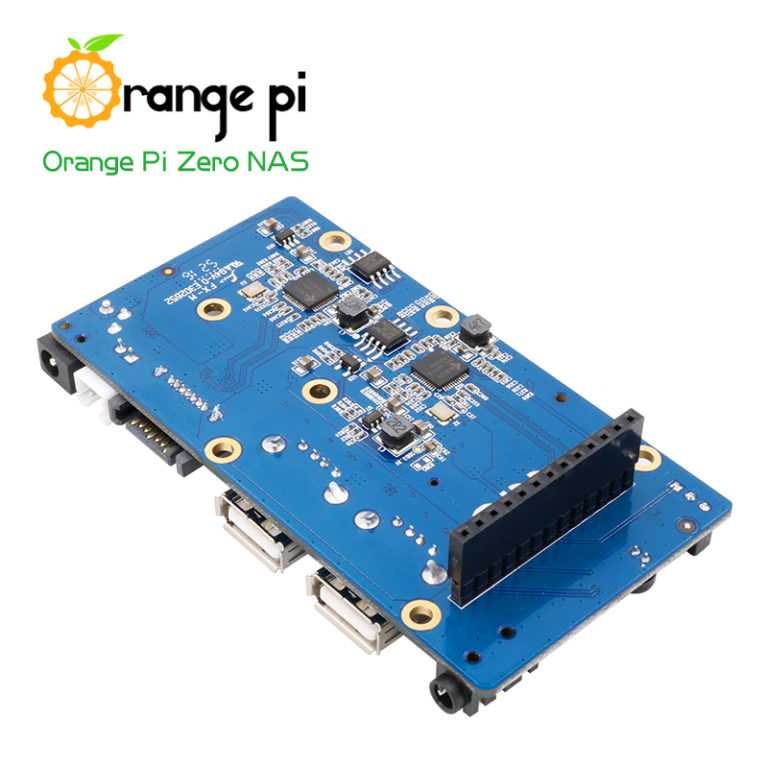

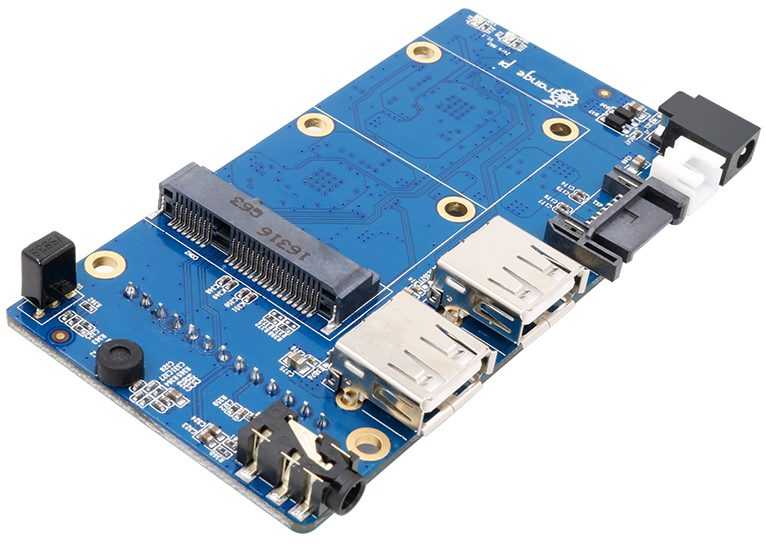

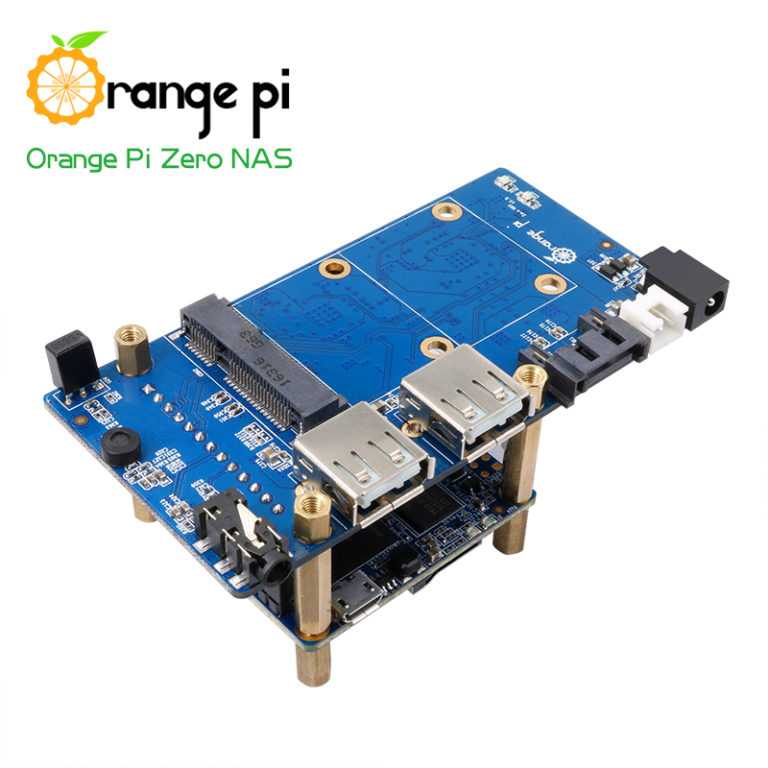

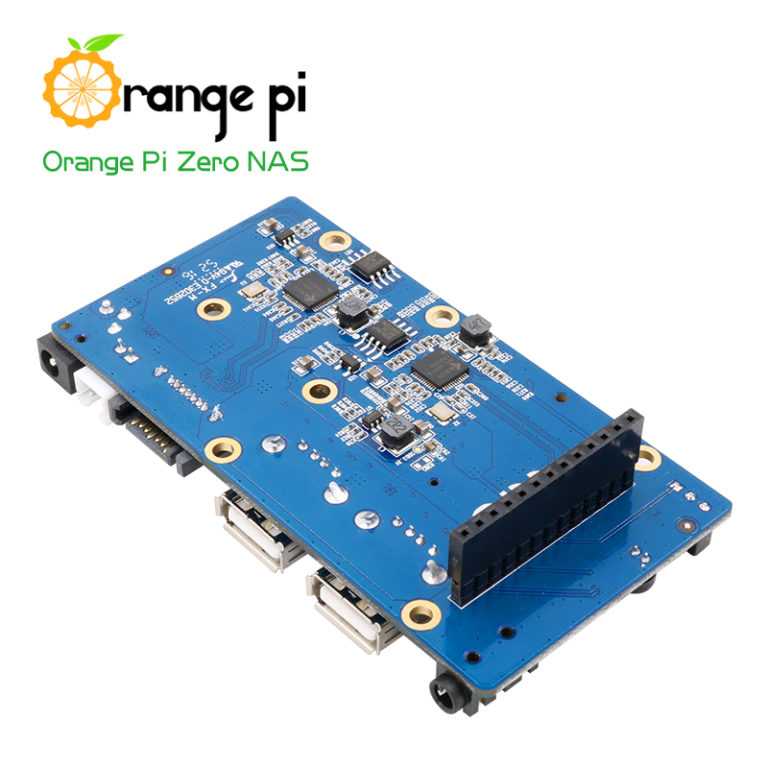

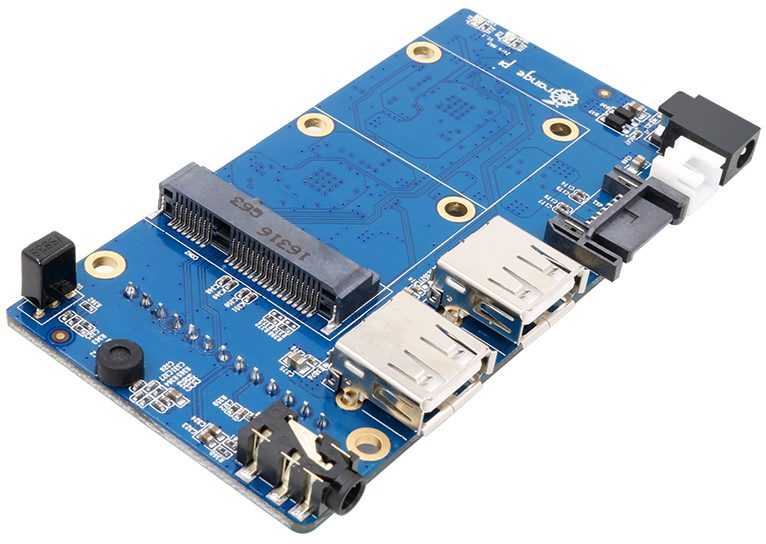

Плата расширения Orange Pi Zero NAS

Превращает Апельсинку в NAS. Содержит SATA порт и разъём mSATA, два USB-порта, микрофон, ИК-приёмник и 3,5 мм AV разъем для видео тюльпаны и аудио. Питается плата через дополнительный разъём 4.0 мм/1.7 мм. Приобрести у производителя на Aliexpress.



Руководство пользователя и схемы

OrangePi Zero Plus2_H5 User Manual_v0.9.4
Allwinner_H5_Datasheet_V1.0
