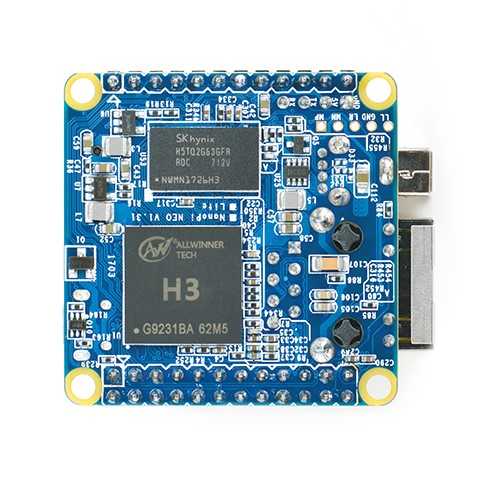

NanoPi NEO — плата ARM на базе Allwinner H3, разработанная и выпущенная компанией FriendlyARM для любителей, разработчиков и электронных поклонников. Размер всего 40 x 40 мм.

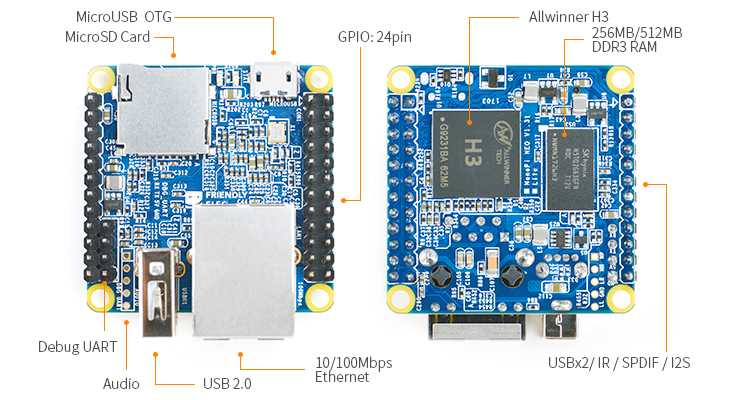

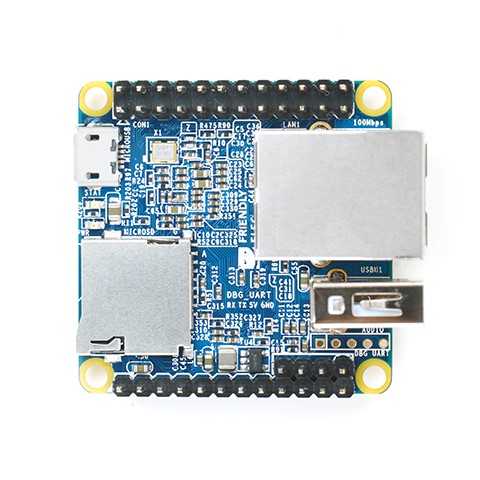

Работает с Ubuntu MATE, Debian и т. д. NanoPi NEO использует Soc Allwinner H3. Питание подается через порт MicroUSB DC 5V/2A. На такой небольшой плате размещен порт Ethernet, USB-хост, USB-OTG, а также  встроенный последовательный порт отладки и 36-контактный GPIO.

Цена  около 21$ на Aliexpress. Модели бывают как с 256 Мб оперативной памяти, так и с 512 Мб. Для хранения данных служит сменная карта microSD. Имеются платы расширения с дополнительными разъёмами.



[adinserter block=»11″]

Основные характеристики

ПроцессорAllwinner H3, четырехъядерный процессор Cortex-A7 до 1,2 ГГц
GPUMali400MP2 GPU @600MHz, Supports OpenGL ES 2.0
Оперативная память256МВ / 512МВ  DDR3
Поддерживаемые карты памяти10 class TF Card ( Max64GB)
Сетевая карта100М/10М Ethernet RJ45
USB 2.0 PortsType-A x 1, 2,54 мм pin x 2
GPIOpin 2,54 мм 36pin, включает UART, SPI, I2C, IO и т.д.
Источник питанияUSB OTG поддерживает питание
Отладочный последовательный порт4Pin, 2.54 mm
Поддерживаемые ОС u-boot, UbuntuCore и Android
Размер40 мм на 40 мм
Вес22 г.

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
NanoPi-NEO - одноплатник размером 40 x 40 мм с SoC Allwinner H3 Armbianroot/1234armbian.comИнструкция по установке
NanoPi-NEO - одноплатник размером 40 x 40 мм с SoC Allwinner H3DietPiroot/dietpidietpi.comИнструкция по установке
NanoPi-NEO - одноплатник размером 40 x 40 мм с SoC Allwinner H3H3Droid1.3.2-Cloud
h3droid.com
Инструкция по установке
Android-YaDisk
GoogleDrive
Cloud
Инструкция по установке
NanoPi-NEO - одноплатник размером 40 x 40 мм с SoC Allwinner H3RetrOrangePi4.1 В процессе разработки-retrorangepi.org
retrorangepi.org(европейский сервер)
Инструкция по установке
NanoPi-NEO - одноплатник размером 40 x 40 мм с SoC Allwinner H3Debian NAS 4.14 Jessie2017-12-18root/faGoogleDrive
Cloud
Инструкция по установке с помощью Etcher
Инструкция по установке с помощью Win32 Disk Imager
NanoPi-NEO - одноплатник размером 40 x 40 мм с SoC Allwinner H3Ubuntu Core 4.14 Xenial2017-12-18root/faGoogleDrive
Cloud
Ubuntu oled 4.14 Xenial2017-12-18root/faGoogleDrive
Cloud
Ubuntu Core 3.4.39 Xenial2017-11-02root/faGoogleDrive
Cloud
NanoPi-NEO - одноплатник размером 40 x 40 мм с SoC Allwinner H3FreeBSD 12root/faGoogleDrive
Cloud

[adinserter block=»2″]

Платы расширения

NAS Dock

  • Чип JMS567
  • 2.5 SATA
  • 1 USB Host
  • Питание 12В, конвертер питания TPS54331
  • Встроенный RTC чип с питанием от батарейки CR2032
  • Готовая ОС с OpenMediaVault
  • Купить на Aliexpress

GPIO

32 бит ЦАП с низким уровнем шума

Плата расширения ЦАП на Aliexpress

  • Ультра-низкий шум
  • 6-бит, 24-бит и 32-бит
  • Выбор формата аудио: I2S(Low)/Left-justified
  • Частота дискретизации: 384 кГц, разрешение: 32-бит
  • На борту инфракрасный приемник
  • Размер печатной платы (мм): 40×40

UNO док V2.0

  • Arduino совместимый
  • 12 В вход питания на 5 В/2A выход
  • Встроенный USB в последовательный порт (может быть установлен как последовательный порт Arduino или nanopi Neo/air/neol-2s порт отладки с перемычкой)
  • Поддержка bakebit модулей
  • 2 X USB Host
  • Размер печатной платы: 110.2×53.3 мм

Плата расширения UNO dock на Aliexpress

[adinserter block=»2″]

GPIO

NanoPi-NEO - одноплатник размером 40 x 40 мм с SoC Allwinner H3

Руководство пользователя и схемы

NanoPi-NEO - одноплатник размером 40 x 40 мм с SoC Allwinner H3
NanoPi-NEO - одноплатник размером 40 x 40 мм с SoC Allwinner H3
NanoPi-NEO - одноплатник размером 40 x 40 мм с SoC Allwinner H3
