Orange Pi Win Plus — расширенный одноплатник  Orange Pi Win путём добавления памяти ОЗУ, здесь её 2 Гб.

Одноплатный 4х ядерный Allwinner A6464bit с GPU Mali-400MP2. Главная особенность поддержка операционной системы Windows 10 IoT в дополнение ко всем остальным системам семейства Orange Pi.

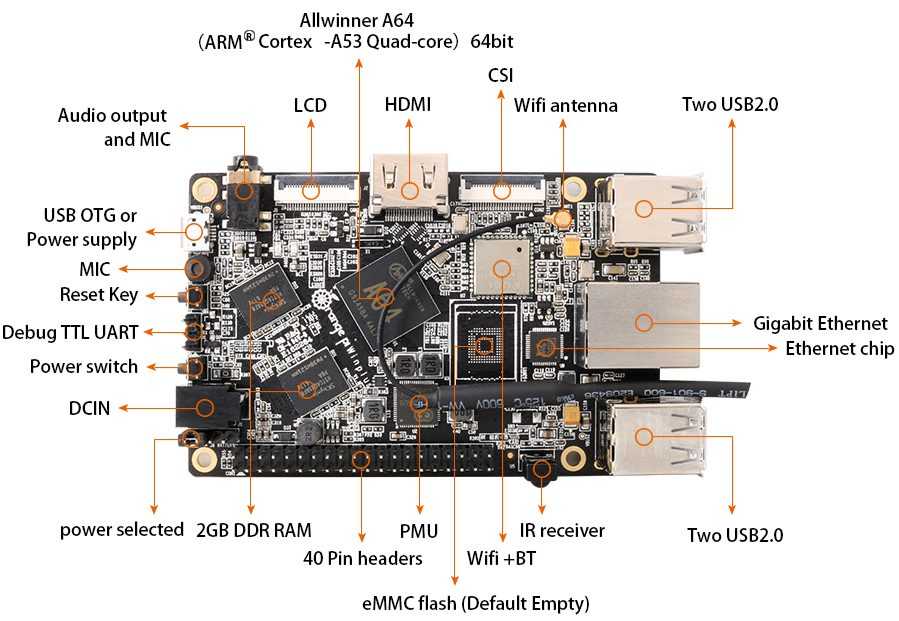

На плате разведено место для модуля eMMC, но в актуальной версии оно пустует и роль накопителя на себя должна взять опциональная карта памяти microSD. Есть сетевой порт Gigabit Ethernet, контроллер Ampak AP6212 с поддержкой Wi-Fi 802.11n и Bluetooth 4.2, один microUSB с поддержкой OTG и четыре порта USB 2.0. Выход на монитор HDMI 1.4 с поддержкой CEC.

[adinserter block=»11″]

Разъём CSI (Camera Serial Interface — последовательный интерфейс камеры), который имеет достаточную скорость для передачи видеоданных в форматах до 1080p при 30 кадрах в секунду или 720p при 60 к/сек. Имеет программируемые контакты общего назначения GPIO (40 контактов). Отдельный джампер отвечает за выбор источника питания: порт microUSB или внешний адаптер с выходным напряжением 5 В, 2 А. Цена от  производителя на Aliexpress около 30$. Изделие имеет размеры 98 × 60 мм и весит 68 грамм.

[adinserter block=»2″]

Основные характеристики

ПроцессорAllwinner A64 Quad-core 64-bit Cortex-A53
GPUMali400 MP2 600 МГц поддерживает OpenGL ES 2.0 OpenCL 1x, DX9_3, OpenVG, 1080p45 H.264
Оперативная память2 ГБ DDR3
Поддерживаемые карты памяти10 class TF Card (Max 64GB)

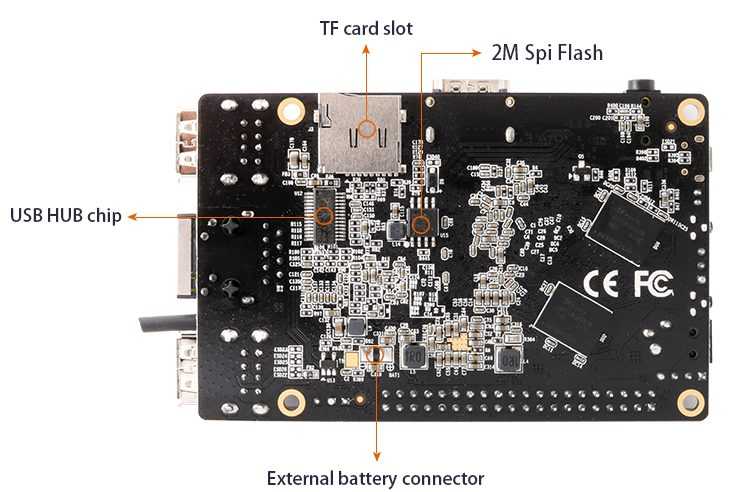

Постоянная память2М Spi Flash, eMMC (опционально)
Видео-входВ CSI входной разъем камеры:
Поддерживает CCIR656 протокола для NTSC и PAL
Поддерживает видео захвата решение до 1080P @ 30fps
Поддержка 8-битных YUV422 CMOS
Поддержка SM сенсора камеры
Видео-выходHDMI с поддержкой HDCP
Поддерживает HDMI CEC
Поддержка HDMI 30 функции
MIPI LCD
Аудио-выходЧерез HDMI, mini-jack (3,5 мм)
Wi-Fi+BluetoothAmpak AP6212, IEEE 802.11 b/g/n + Bluetooth 4.2
LAN10/100/1000 Мб/сек Ethernet RJ45
USB 2.0 PortsUSB 2.0 х 4 штуки, USB 2.0 OTG х 1 штука
GPIOUART, Земля
Источник питания5 В 2 А (4.0 мм/1.7 мм)
Разъём для батареи
СветодиодыИндикатор питания
Индикатор состояния
КнопкиКнопка питания и сброса
Другие разъёмыGPIO 40-пиновый совместимый с Raspberry Pi B+
ПрочееИК-порт, микрофон
Поддерживаемые ОСWindows 10 IoT, Android, Ubuntu, Debian, Raspberry Pi совместимые и другие
КнопкиКнопка Питания и сброса
Размер98 мм на 60 мм
Вес68 г

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
Orange Pi Win Plus - мини ПК с поддержкой ОС Windows 10 IoT и 2 Гб ОЗУ Armbianroot/1234armbian.comИнструкция по установке
Orange Pi Win Plus - мини ПК с поддержкой ОС Windows 10 IoT и 2 Гб ОЗУRetrOrangePi4.3RetrOrangepiИнструкция по установке
Orange Pi Win Plus - мини ПК с поддержкой ОС Windows 10 IoT и 2 Гб ОЗУDietPiroot/dietpidietpi.com (поддержка прекращена)
cloud.mail
Инструкция по установке
Orange Pi Win Plus - мини ПК с поддержкой ОС Windows 10 IoT и 2 Гб ОЗУAndroid2017-05-12-Mega
GoogleDrive
Cloud
Yadisk
Инструкция по установке
Orange Pi Win Plus - мини ПК с поддержкой ОС Windows 10 IoT и 2 Гб ОЗУDebian desktop2017-05-12orangepi/orangepiMega
GoogleDrive
Cloud
Инструкция по установке с помощью Etcher
Инструкция по установке с помощью Win32 Disk Imager
Debian server2017-05-12orangepi/orangepiMega
GoogleDrive
Cloud
Orange Pi Win Plus - мини ПК с поддержкой ОС Windows 10 IoT и 2 Гб ОЗУUbuntu XFCE2017-08-15orangepi/orangepiMega
GoogleDrive
Cloud
Ubuntu server2017-05-12orangepi/orangepiMega
GoogleDrive
Cloud
Orange Pi Win Plus - мини ПК с поддержкой ОС Windows 10 IoT и 2 Гб ОЗУRaspbian desktop2017-06-08orangepi/orangepiMega
GoogleDrive
Cloud
Raspbian server2017-06-08orangepi/orangepiMega
GoogleDrive
Cloud
Orange Pi Win Plus - мини ПК с поддержкой ОС Windows 10 IoT и 2 Гб ОЗУArchLinux XFCEalarm/alarmGoogleDrive
Cloud
ArchLinux Serveralarm/alarmGoogleDrive
Cloud
Orange Pi Win Plus - мини ПК с поддержкой ОС Windows 10 IoT и 2 Гб ОЗУWindows 10 IoT---Образов нет

Руководство пользователя и схемы

Orange Pi Win Plus - мини ПК с поддержкой ОС Windows 10 IoT и 2 Гб ОЗУ
Orange Pi Win Plus - мини ПК с поддержкой ОС Windows 10 IoT и 2 Гб ОЗУ
Orange Pi Win Plus - мини ПК с поддержкой ОС Windows 10 IoT и 2 Гб ОЗУ
