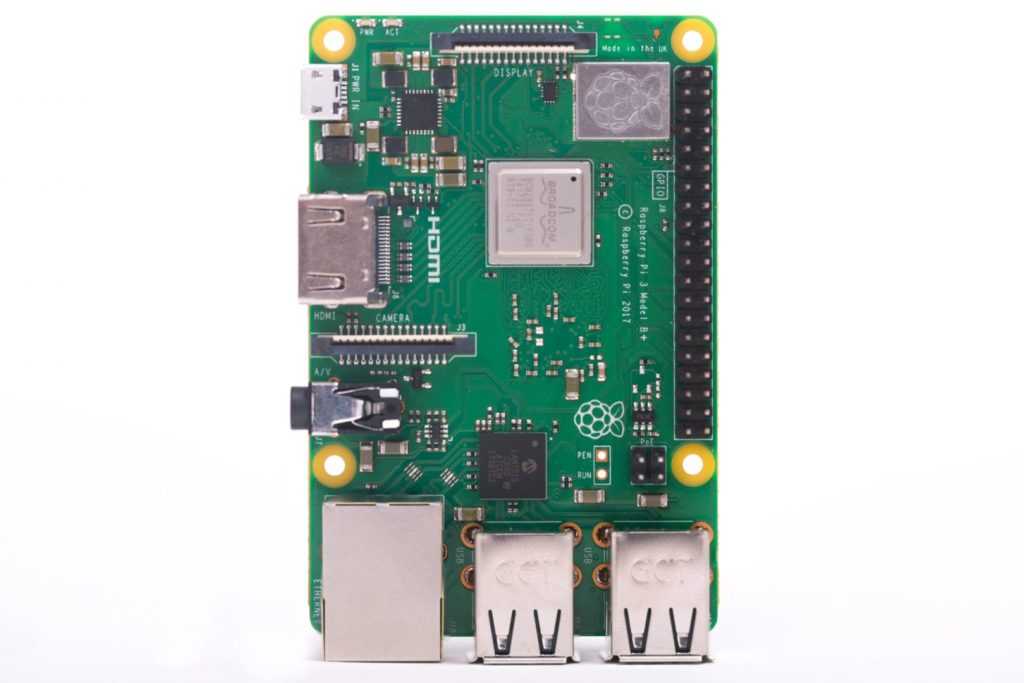

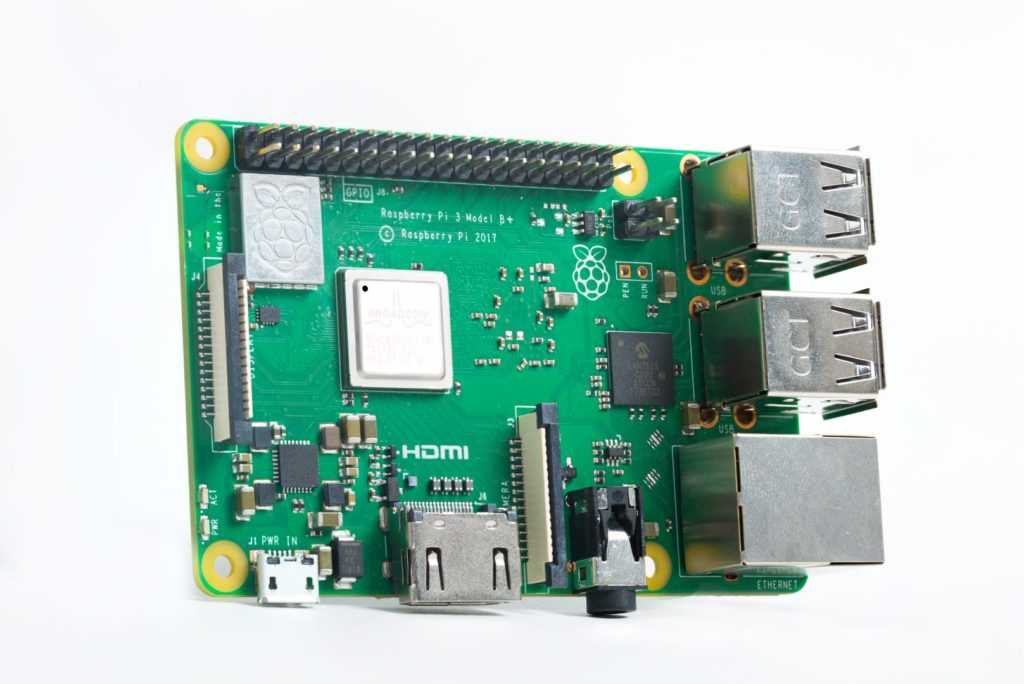

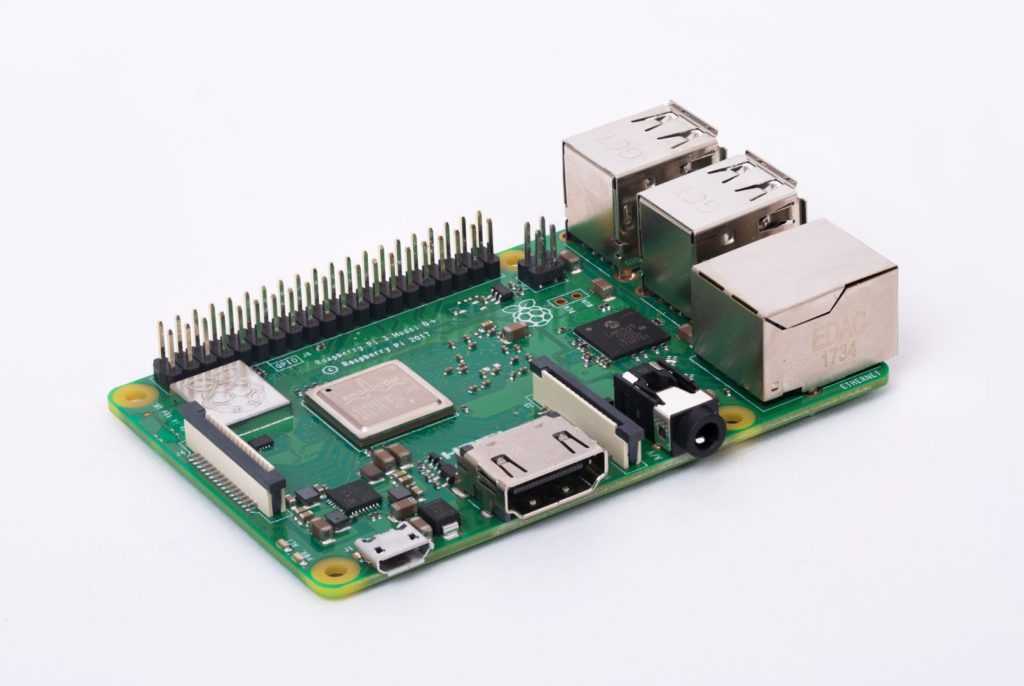

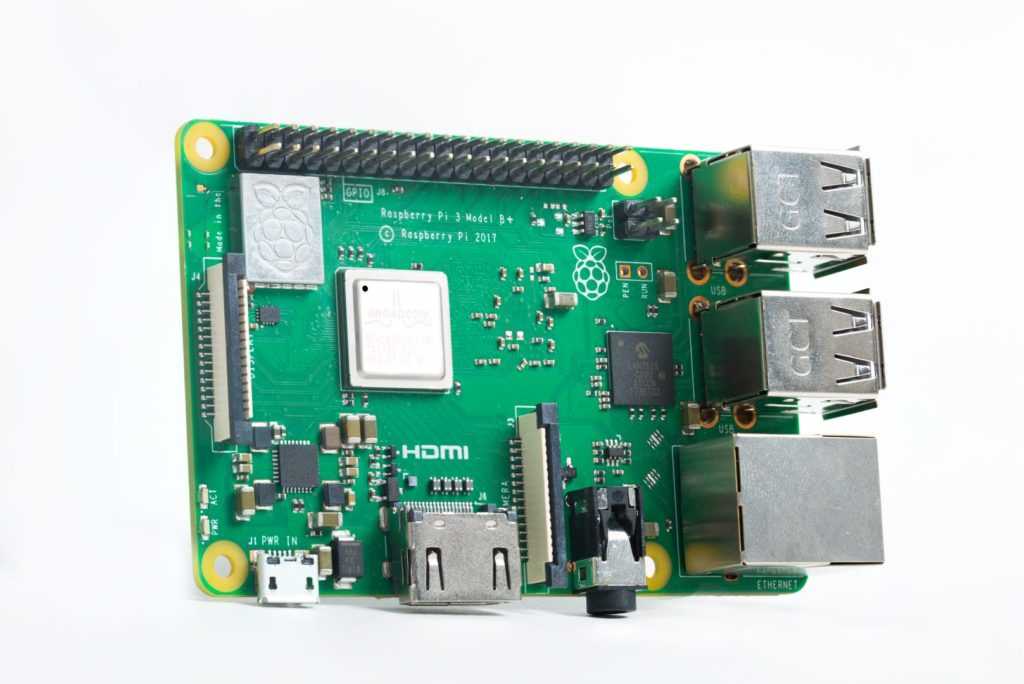

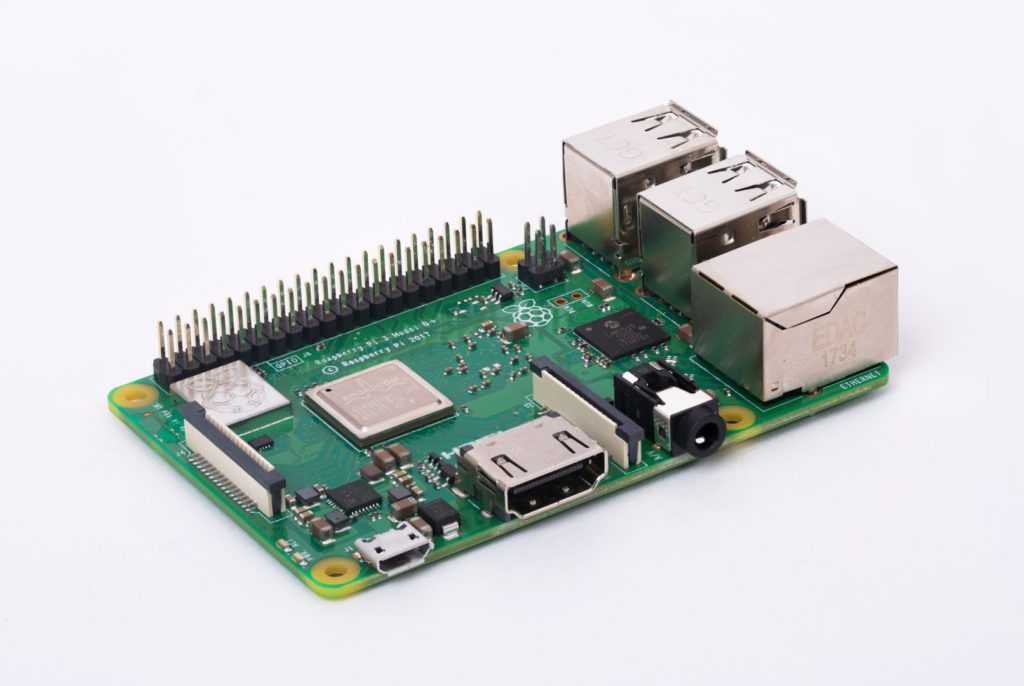

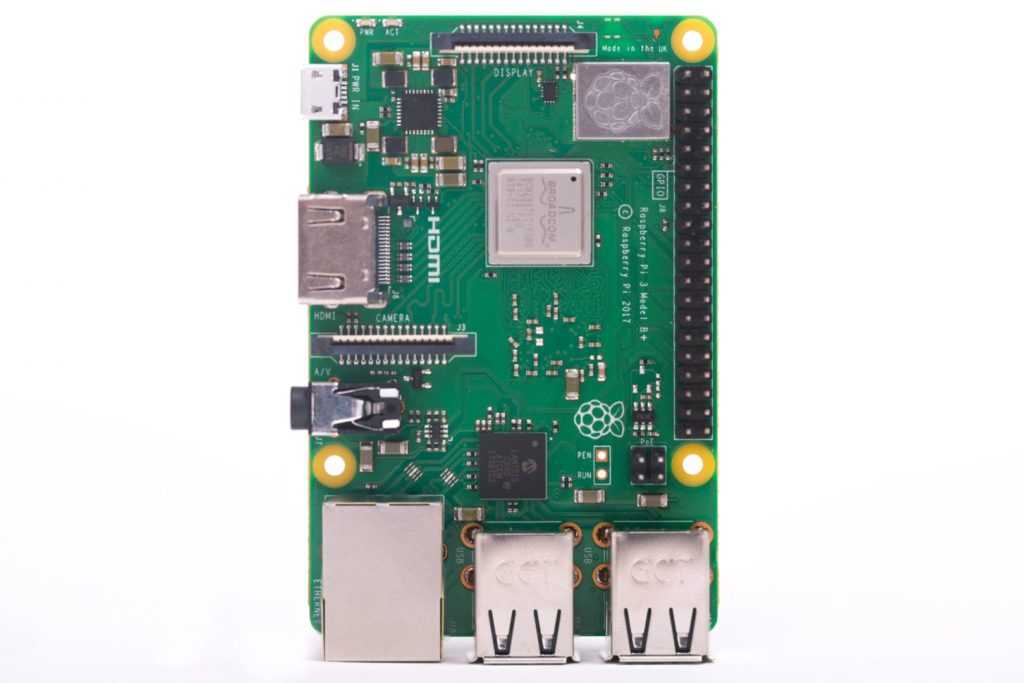

Raspberry Pi 3 Model B+ является последним продуктом в ассортименте Raspberry Pi 3, год выпуска в продажу 2018. Построен на чипе Broadcom BCM2837B0 с 64-битным четырехъядерным процессором (ARM Cortex-A53) с частотой 1,4 ГГц. Оперативной памяти 1Гб LPDDR2 SDRAM. Плата оборудована двухдиапазонным Wi-Fi 2,4 ГГц и 5 ГГц (IEEE 802.11b/g/n/ac), Bluetooth 4.2/BLE, более быстрый Ethernet и возможность PoE через отдельный PoE HAT. Купить на Aliexpress.
Отличия от Raspberry Pi 3 Model B:
- Скорость процессора была увеличена до 1,4 ГГц
- Wi-Fi улучшен до версии 802.11ac
- Bluetooth 4.2
- Соединение с проводной сетью Ethernet было улучшено до 1 Гбит/с (но Gigabit ethernet по-прежнему подключается к CPU через шину USB 2.0, а это означает, что на самом деле она имеет максимальную скорость около 300 Мбит/с)
- Добавлена возможность Power-over-Ethernet (но фактическое оборудование для этого не входит в базовую конфигурацию)
- Улучшена сетевая и USB-загрузка
- Улучшено управление температурой (поэтому более высокая скорость процессора не превращает ваш Pi3B + в уголёк)

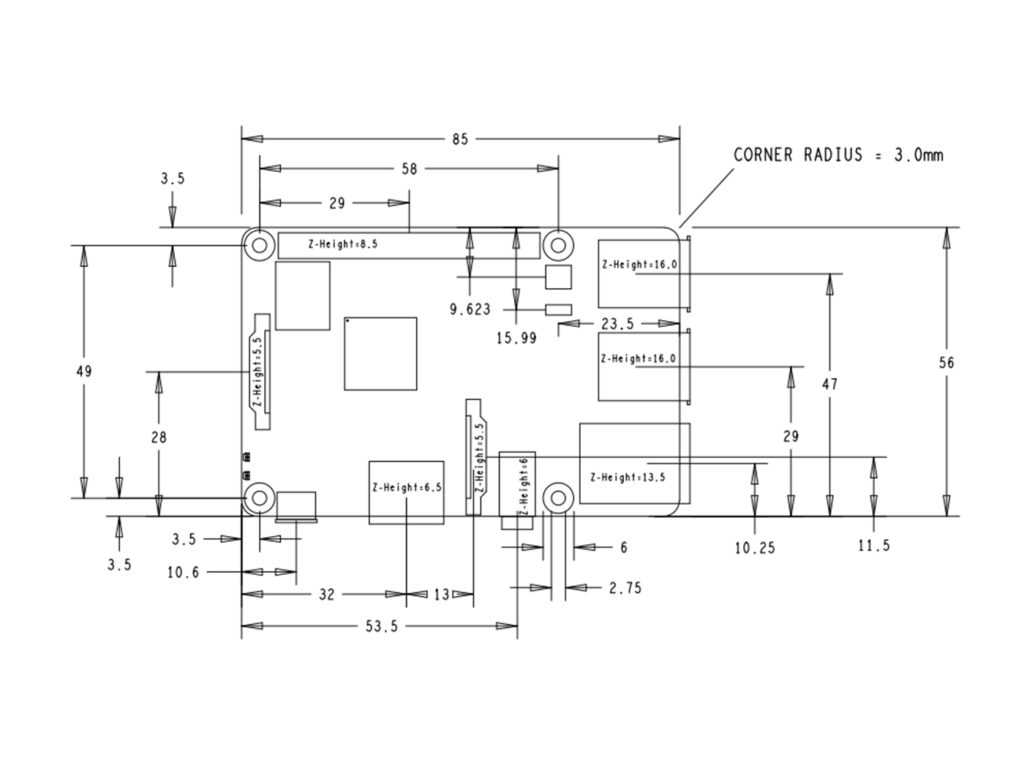

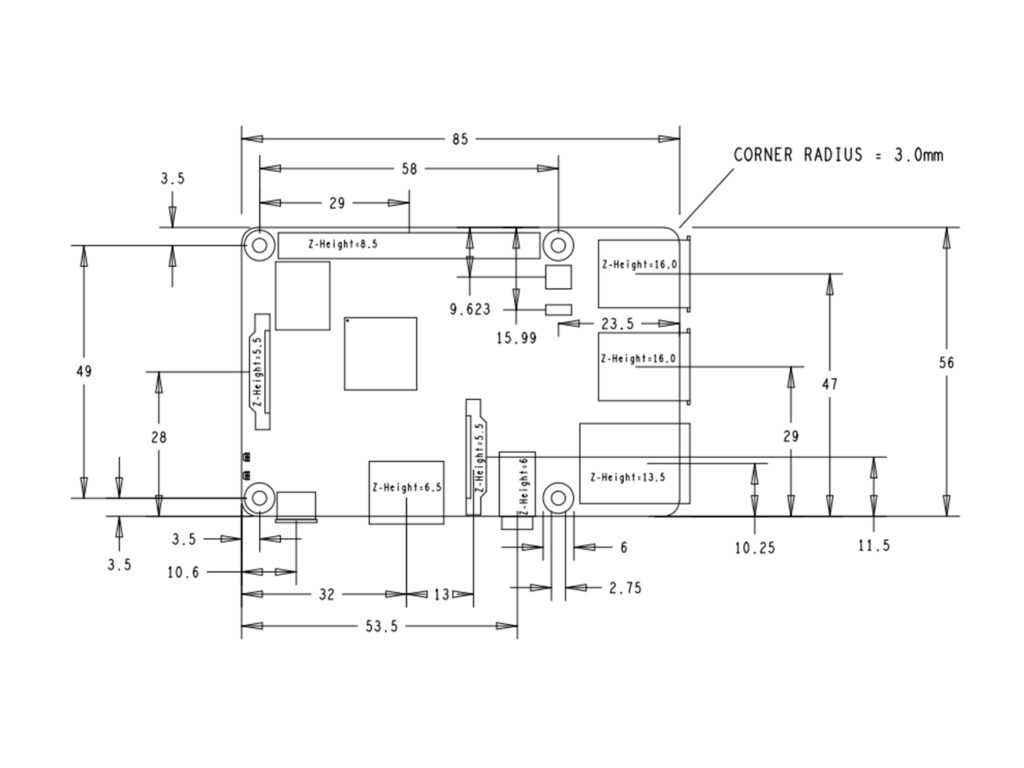

На борту 1 полноразмерный HDMI, 1 порт MIPI DSI для подключения дисплея, 1 порт MIPI CSI для подключения камеры, 4-полюсный стерео выход и композитный видео порт. Модель малины Pi 3 B+ поддерживает тот же физический размер, что и модель малины Pi 2B и модель малины Pi 3B.
Обладает четырьмя портами USB типа A.
Питание осуществляется через:
- Micro USB 5V/2.5A DC
- GPIO DC 5V
- Power over Ethernet (PoE) (требуется отдельный PoE HAT).
Содержание
Основные характеристики
| Процессор | Broadcom BCM2837B0, ARMv8 Cortex-A53 64-bit SoC @ 1.4GHz | |||
| GPU | Двухъядерный процессор (GPU) VideoCore IV® (3D GPU @ 300 МГц, видео GPU @ 400 МГц) | |||
| Оперативная память | 1Гб LPDDR2 SDRAM | |||
| Поддерживаемые карты памяти | 10 class TF Card (Max64GB) | |||
| Ethernet | 1000M/100М/10М Ethernet RJ45 (через USB 2.0) (LAN7515) | |||
| Wi-Fi и Bluetooth | 2.4 ГГц и 5 ГГц - IEEE 802.11 b/g/n/ac WI-FI и Bluetooth 4.2 (BLE) (Cypress CYW43455) | |||
| Аудио | разъем 3,5 мм и через HDMI | |||
| USB 2.0 Ports | 4 порта USB 2.0 через USB hub (LAN7515) | |||
| GPIO | 40 pin ввода-вывода общего назначения (GPIO), UART (Serial), I2C/TWI, SPI с селектором между двумя устройствами; пины питания: 3,3 В, 5 В и земля. | |||
| Источник питания | 5 В, 2.5 А через порт micro-USB или GPIO; Power over Ethernet (PoE) через отдельный PoE HAT (отдельные 4 пина) | |||
| Камера | подключения камеры по интерфейсу MIPI CSI | |||
| Видеовыход | HDMI 1.3a (CEC), DSI, композитный видеовыход (CVBS видео, PAL и NTSC) 3.5 мм разъем | |||
| Энергопотребление | 450 мА (2Вт) режиме ожидания, 1.1 А (5.6 Вт) в нагрузке | |||
| Поддерживаемые ОС | Ubuntu, Debian, Fedora, Arch Linux, Gentoo, RISC OS, Android, Firefox OS, NetBSD, FreeBSD, Slackware, Tiny Core Linux, Windows 10 IOT | |||
| Размер | 120мм x 75мм x 34мм | |||
| Модуль управления питанием (PMIC) | MxL7704 | |||
| Вес | 45 г |
Операционные системы
| Название | Версия | Логин/пароль | Ссылка | Запись на SD | |
|---|---|---|---|---|---|
 | NOOBS | Автономная и сетевая установка | pi/raspberry | Zip архив Torrent | Инструкция по установке с помощью Etcher Инструкция по установке с помощью Win32 Disk Imager |
| NOOBS Lite | Только сетевая установка | Zip архив Torrent | |||
 | RASPBIAN | stretch с рабочим столом | root/Наберите в консоли команду sudo passwd root и введите пароль дважды. | Zip архив Torrent | |
| RASPBIAN Lite | stretch минимальная, без рабочего стола | root/Наберите в консоли команду sudo passwd root и введите пароль дважды. | Zip архив Torrent | ||
 | Debian | Stretch для виртуальной машины на ПК | - | Zip архив Torrent | |
 | Ubuntu Mate 16.04.2 | При первом запуске он запускается через мастер настройки, где вы можете создать свою собственную учетную запись пользователя и настроить региональные настройки. | ubuntu-mate.org | Инструкция по установке с помощью Etcher Инструкция по установке с помощью Win32 Disk Imager | |
 | Snappy Ubuntu | Core | В конце процесса установки вы увидите свои учетные данные для доступа | developer.ubuntu.com | |
 | Windows 10 IoT | - | - | microsoft.com | |
 | OSMC | - | - | osmc.tv | |
 | LibreELEC | - | - | libreelec.tv | |
 | PiNet | - | - | pinet.org | Установка |
 | Weather station Raspberry pi | - | - | raspberrypi.org | Инструкция по установке с помощью Etcher Инструкция по установке с помощью Win32 Disk Imager |
 | IchigoJam | - | - | ichigojam.github.io | |
 | Pi MusicBox | - | - | github.com | |
 | RetroPie | - | - | RetroPie | |
 | OpenMediaVault | - | web interface: - username = admin - password = openmediavault console/ssh: - username = root - password = openmediavault | sourceforge.net | |
 | OpenELEC | - | - | openelec.tv | Инструкция по установке |
 | RISC OS | - | - | riscosopen.org | Инструкция по установке с помощью Etcher Инструкция по установке с помощью Win32 Disk Imager |
 | FreeBSD | - | - | ftp.freebsd.org | |
 | HypriotOS | - | pirate/hypriot | hypriot.com | |
 | Kali Linux | - | - | GoogleDrive re4son kali-linux-2018.1a | |
 | RaspArch | - | - | RaspArch | |
 | Gentoo | - | - | github.com | |
GPIO
