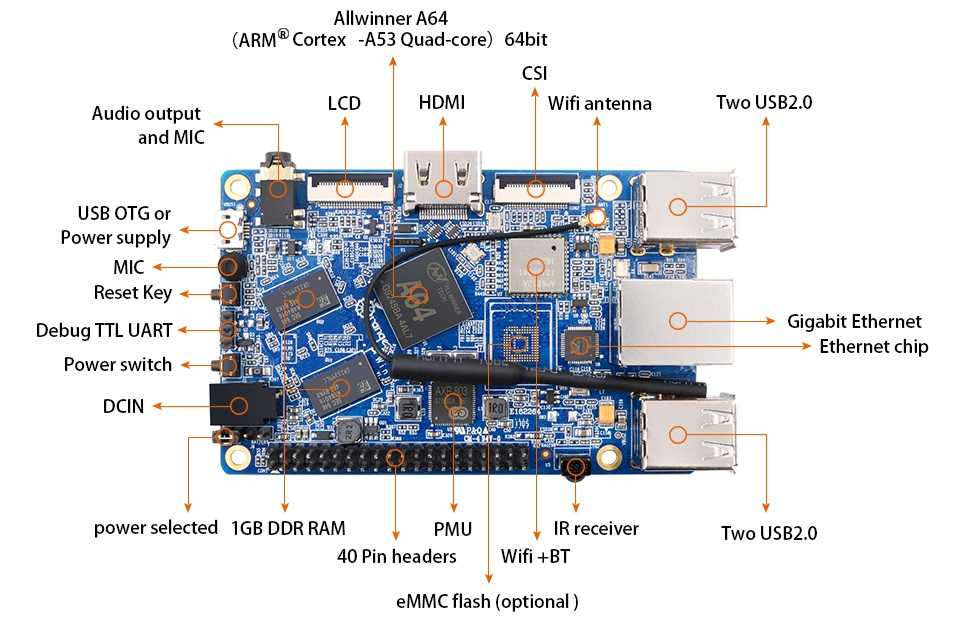

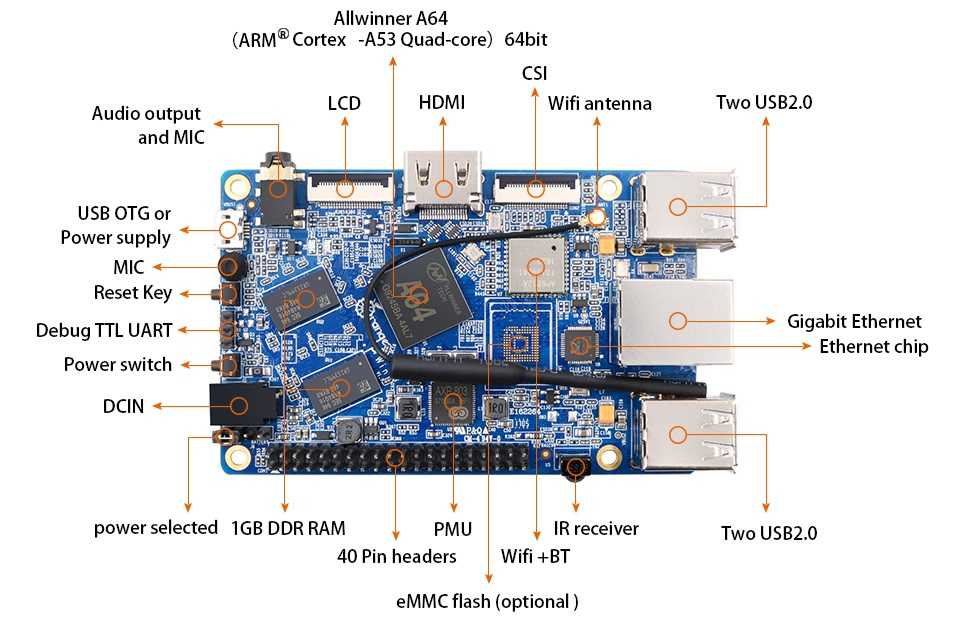

Orange Pi Win — одноплатный 4х ядерный Allwinner A64 64bit с GPU Mali-400MP2. Главная особенность поддержка операционной системы Windows 10 IoT в дополнение ко всем остальным системам семейства Orange Pi.
Объем ОЗУ DDR3 типичен для недорогого сегмента и составляет всего 1 ГБ, на плате также разведено место для модуля eMMC, но в актуальной версии оно пустует и роль накопителя на себя должна взять опциональная карта памяти microSD. Есть сетевой порт Gigabit Ethernet, контроллер Ampak AP6212 с поддержкой Wi-Fi 802.11n и Bluetooth 4.2, один microUSB с поддержкой OTG и четыре порта USB 2.0. Выход на монитор HDMI 1.4 с поддержкой CEC.

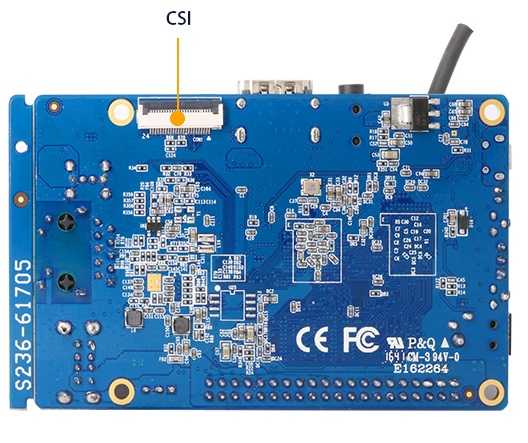

Разъём CSI (Camera Serial Interface — последовательный интерфейс камеры), который имеет достаточную скорость для передачи видеоданных в форматах до 1080p при 30 кадрах в секунду или 720p при 60 к/сек. Имеет программируемые контакты общего назначения GPIO (40 контактов). Отдельный джампер отвечает за выбор источника питания: порт microUSB или внешний адаптер с выходным напряжением 5 В, 2 А. Изделие имеет размеры 98 × 60 мм и весит 68 грамм.
Основные характеристики
| Процессор | Allwinner A64 Quad-core 64-bit Cortex-A53 |
| GPU | Mali400 MP2 600 МГц поддерживает OpenGL ES 2.0 OpenCL 1x, DX9_3, OpenVG, 1080p45 H.264 |
| Оперативная память | 1 ГБ DDR3 |
| Поддерживаемые карты памяти | 10 class TF Card (Max 64GB) |
| Постоянная память | 2М Spi Flash, eMMC (опционально) |
| Видео-вход | В CSI входной разъем камеры: Поддерживает CCIR656 протокола для NTSC и PAL Поддерживает видео захвата решение до 1080P @ 30fps Поддержка 8-битных YUV422 CMOS Поддержка SM сенсора камеры |
| Видео-выход | HDMI с поддержкой HDCP Поддерживает HDMI CEC Поддержка HDMI 30 функции MIPI LCD |
| Аудио-выход | Через HDMI, mini-jack (3,5 мм) |
| Wi-Fi+Bluetooth | Ampak AP6212, IEEE 802.11 b/g/n + Bluetooth 4.2 |
| LAN | 10/100/1000 Мб/сек Ethernet RJ45 |
| USB 2.0 Ports | USB 2.0 х 4 штуки, USB 2.0 OTG х 1 штука |
| GPIO | UART, Земля |
| Источник питания | 5 В 2 А (4.0 мм/1.7 мм) Разъём для батареи |
| Светодиоды | Индикатор питания Индикатор состояния |
| Кнопки | Кнопка питания и сброса |
| Другие разъёмы | GPIO 40-пиновый совместимый с Raspberry Pi B+ |
| Прочее | ИК-порт, микрофон |
| Поддерживаемые ОС | Windows 10 IoT, Android, Ubuntu, Debian, Raspberry Pi совместимые и другие |
| Кнопки | Кнопка Питания и сброса |
| Размер | 98 мм на 60 мм |
| Вес | 68 г |
Операционные системы
| Название | Версия | Логин/пароль | Ссылка | Примечание | |
|---|---|---|---|---|---|
 | Armbian | root/1234 | armbian.com | Инструкция по установке | |
 | RetrOrangePi | 4.3 | RetrOrangepi | Инструкция по установке | |
 | DietPi | root/dietpi | dietpi.com (поддержка прекращена) cloud.mail | Инструкция по установке | |
 | Android | 2017-05-12 | - | Mega GoogleDrive Cloud Yadisk | Инструкция по установке |
 | Debian desktop | 2017-05-12 | orangepi/orangepi | Mega GoogleDrive Cloud | Инструкция по установке с помощью Etcher Инструкция по установке с помощью Win32 Disk Imager |
| Debian server | 2017-05-12 | orangepi/orangepi | Mega GoogleDrive Cloud | ||
 | Ubuntu XFCE | 2017-08-15 | orangepi/orangepi | Mega GoogleDrive Cloud | |
| Ubuntu server | 2017-05-12 | orangepi/orangepi | Mega GoogleDrive Cloud | ||
 | Raspbian desktop | 2017-06-08 | orangepi/orangepi | Mega GoogleDrive Cloud | |
| Raspbian server | 2017-06-08 | orangepi/orangepi | Mega GoogleDrive Cloud | ||
 | ArchLinux XFCE | alarm/alarm | GoogleDrive Cloud | ||
| ArchLinux Server | alarm/alarm | GoogleDrive Cloud | |||
 | Windows 10 IoT | - | - | - | Образов нет |
