Shenzhen Xunlong запустила в продажу новый Orange Pi 4G-IOT за 45$ на Aliexpress.

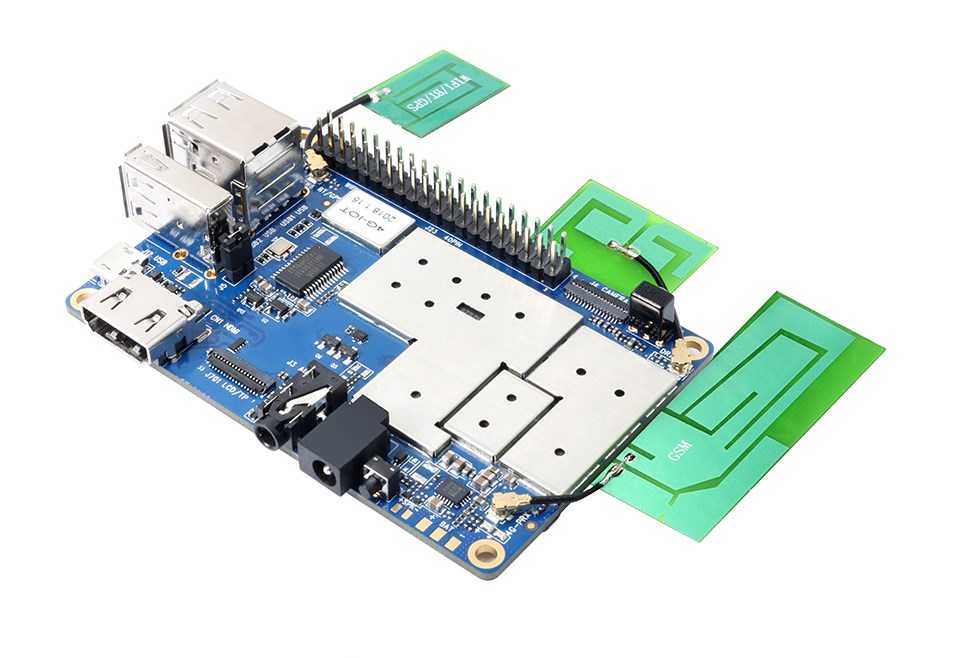

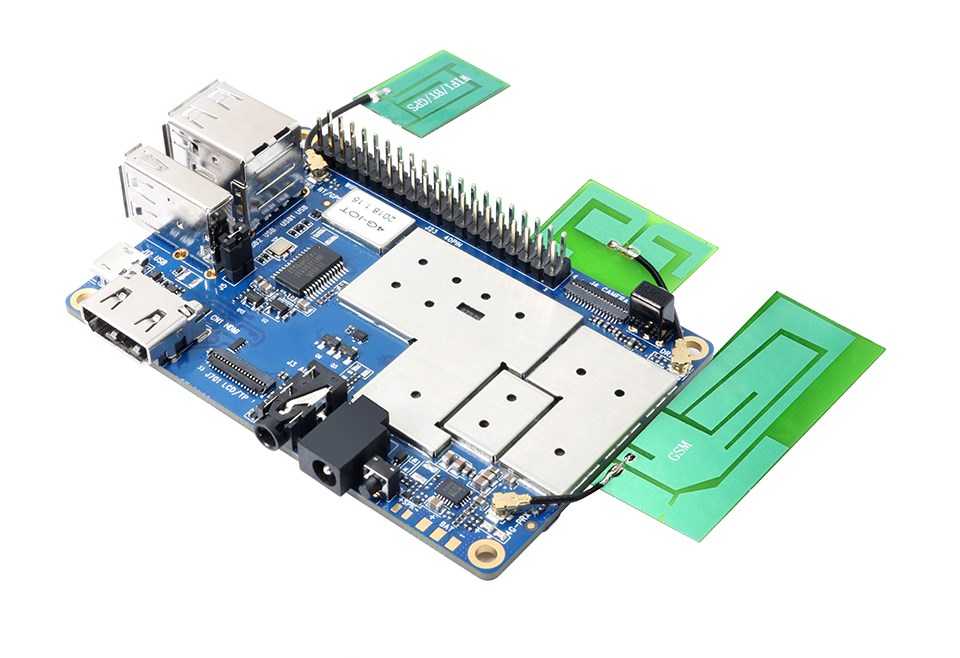

Одноплатный компьютер с открытым исходным кодом включает в себя радиомодуль 4G LTE с разъемом для мини-SIM карты, а также комбинированный модуль, который включает в себя WiFi, Bluetooth, FM и GPS. Существует также поддержка датчика отпечатков пальцев.
Работает одноплатник под управлением Android 6.0 на SoC Mediatek MT6737 с четырьмя ядрами Cortex A53, который работает с частотой от 1,1 ГГц до 1,3 ГГц. Графический процессор Mali-T720MP1 работает на частоте 550-650МГц.

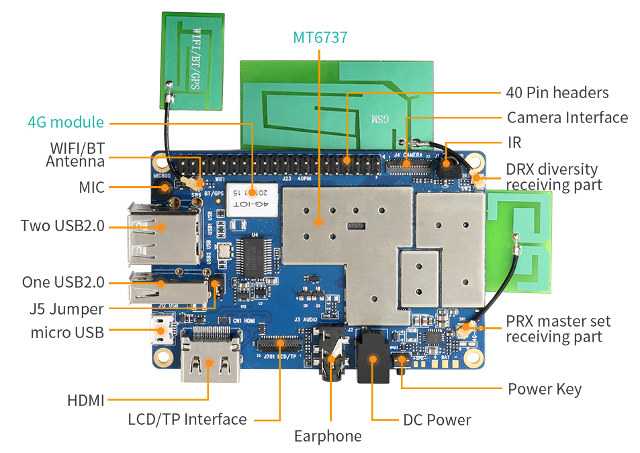

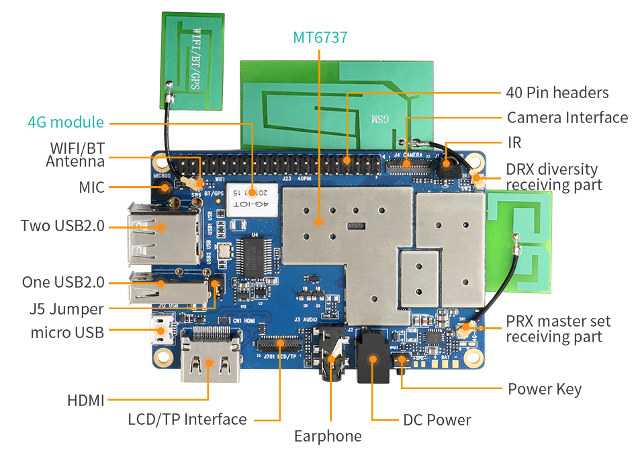

Orange Pi 4G-IoT содежит 1 ГБ оперативной памяти DDR3, встроенный WiFi и Bluetooth, FM и GPS с антенной, ИК-приемником. Образ операционной системы загружается с карты TF или 8 Гб eMMC памяти. Оснащен 3 портами USB и 1 OTG USB для загрузки образа. Контакты GPIO совместимы с контактами RaspberryPi. Готовый образ ОС Android готов для использования.
Радиомодуль поддерживает стандарты GSM 850/900/1800/1900, WCDMA B1/B2/B4/B5/B8, TD-CDMA, CDMA2000, FDD-LTE B1/B2/B3/B4/B7/B17/B20, TDD-LTE B38/40/41B

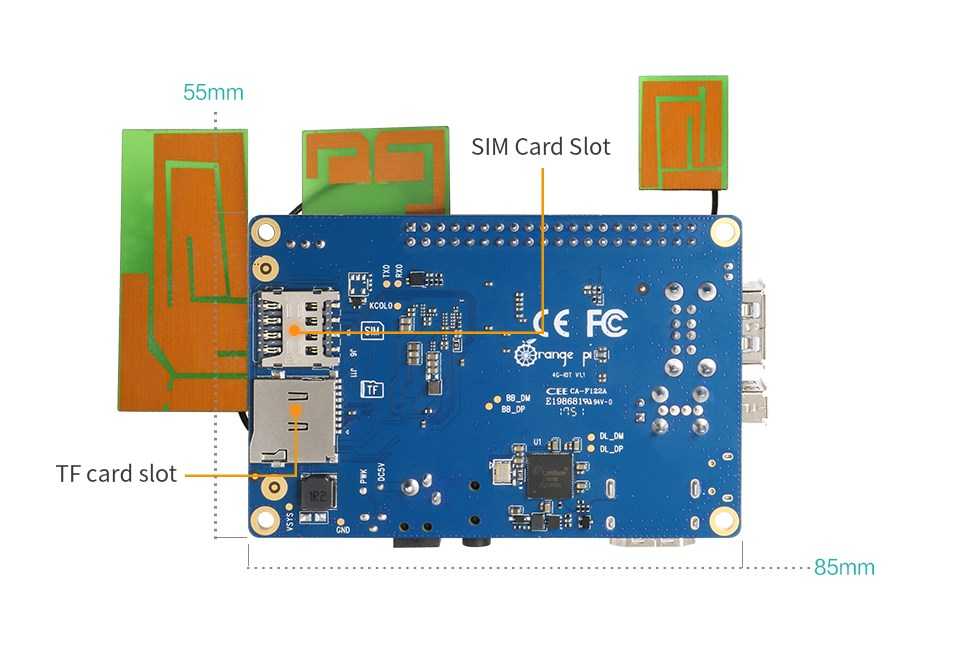

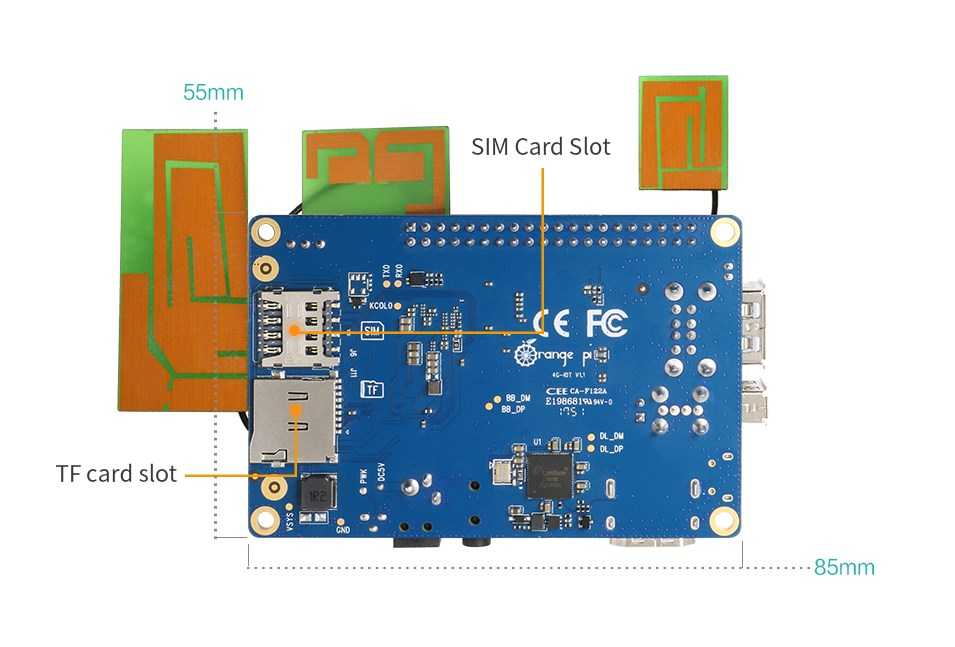

Для видеовывода используется порт HDMI и разъем LCD/TP, а для видеовхода 25pin ZIF коннектор с поддержкой камеры 13M. Также есть микрофон и гнездо для наушников. Питание осуществляется от 5-вольтового адаптера через разъём 5 В 2 А (разъем 4.0 мм/1.7 мм) или пины питания (GPIO). Размер платы: 55 x 85 мм.
Основные характеристики
| Процессор | MT6737, Четырехъядерный ARM® Cortex-A53, основная частота до 1,25 ГГц |
| GPU | ARM Mali-T720 MP1 |
| Память | 1 ГБ DDR3 |
| eMMC | 8 ГБ EMMC Flash |
| Беспроводные интерфейсы | WIFI/BT/FM/GPS. Четыре в одном |
| Радиочастота | GSM: 850/900/1800/1900 |
| WCDMA: B1 / B2 / B4 / B5 / B8 | |
| TD-CDMA | |
| CDMA2000 | |
| FDD-LTE: B1 / B2 / B3 / B4 / B7 / B17 / B20 | |
| TDD-LTE: B38 / 40 / 41B | |
| Дисплей | HD |
| Емкостной сенсорный экран | Поддерживает |
| Камера | 13M (25-контактный разъем ZIF) |
| Датчик акселерометра | Поддерживает |
| ИК-контроль | Поддерживает (адаптированный iDroid-контроллер) |
| Идентификация отпечатка пальца | Поддерживает |
| SIM-карта | мини-SIM-карта |
| TF карта | Поддержка горячего подключения |
| Аудио | Наушники: для аудио входа/выхода |
| Mic: для аудиовхода | |
| USB | USB-хост × 3: поддержка OTG |
| Micro USB × 1: только для записи изображения | |
| Индикаторы | Индикатор питания: красный |
| Индикатор состояния: зеленый | |
| Кнопки | Питания |
| HDMI | Поддерживает |
| Низкоуровневые периферийные устройства | 40pin Headers: 1.8V, SPI × 2, I2C × 3, UART × 2 |
| Питание | DC: 5V 2A |
| Батарея | |
| Операционные системы | Android 6.0 |
| Поддержка программирования | C, C ++, Kotlin, Java, Shell, Pyhon |
| Размер | 55 мм × 85 мм |
| Вес | 43г |
Операционные системы
| Название | Версия | Логин/пароль | Ссылка | Примечание | |
|---|---|---|---|---|---|
 | Android 6.0 | 6.0 | - | GoogleDrive | Инструкция по установке с помощью Smart Phone Flash Tool |
| Android 8.1 | 8.1 | - | MegaCloud | ||
 | Ubuntu 16.04 | 16.04 | root/ orangepi | GoogleDrive | Инструкция по установке с помощью Etcher Инструкция по установке с помощью Win32 Disk Imager |
Руководство пользователя, схемы и исходный код.
 | |
| |
 | |
| |
 | |
| |
 |
