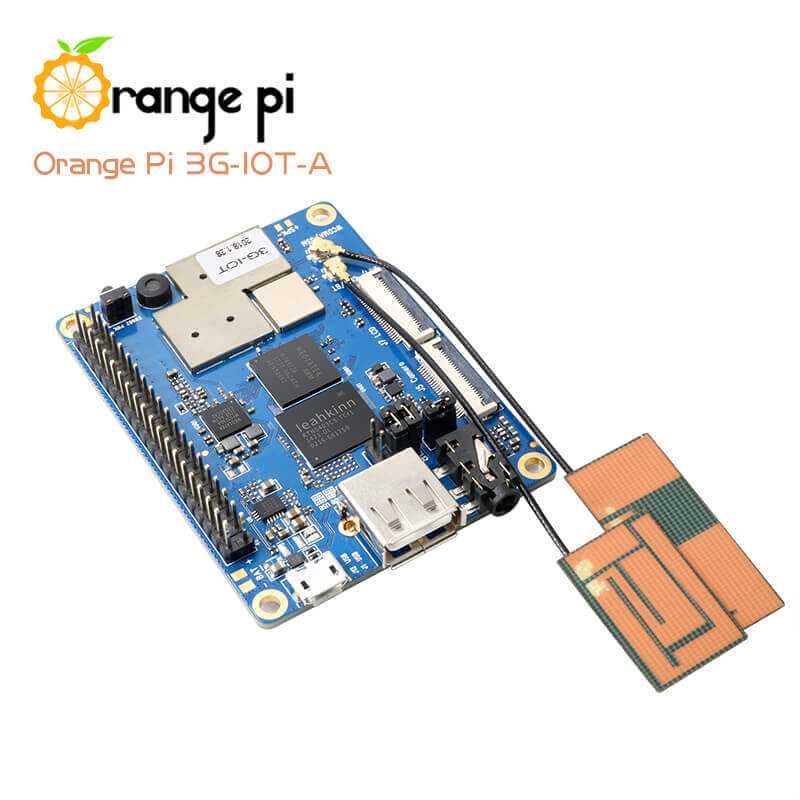

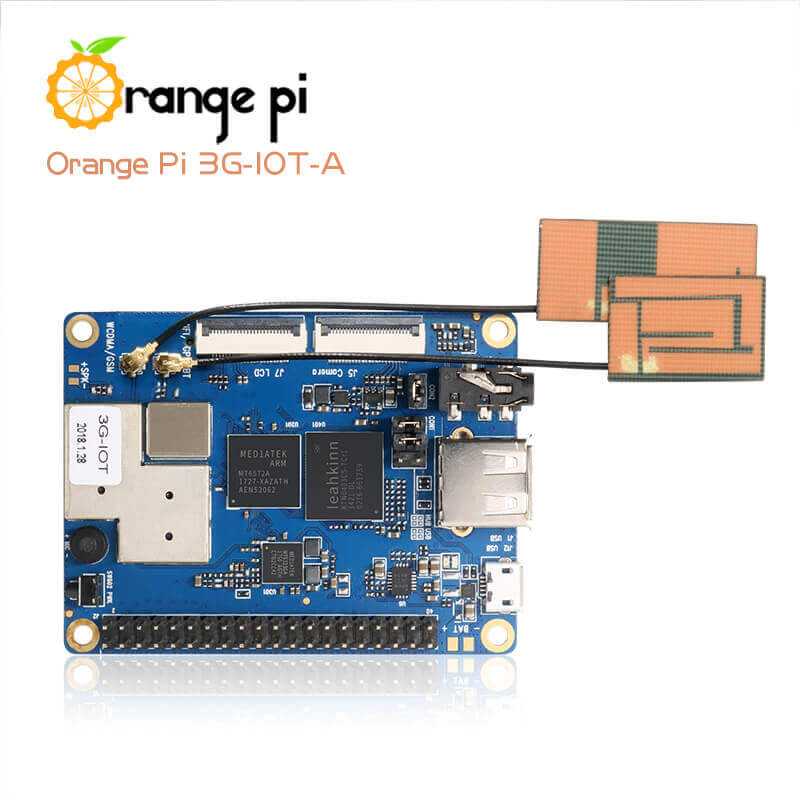

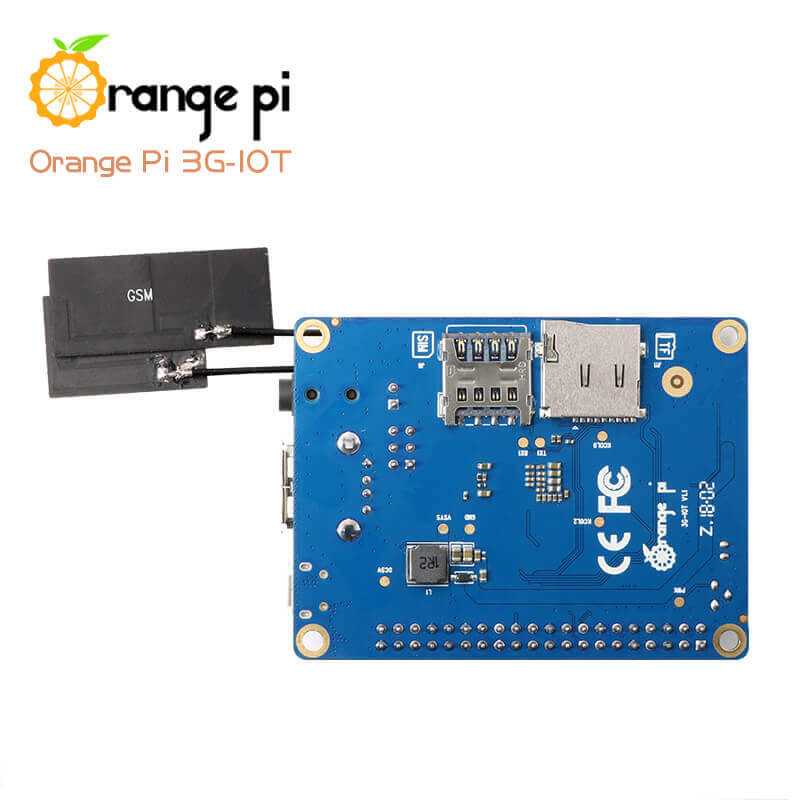

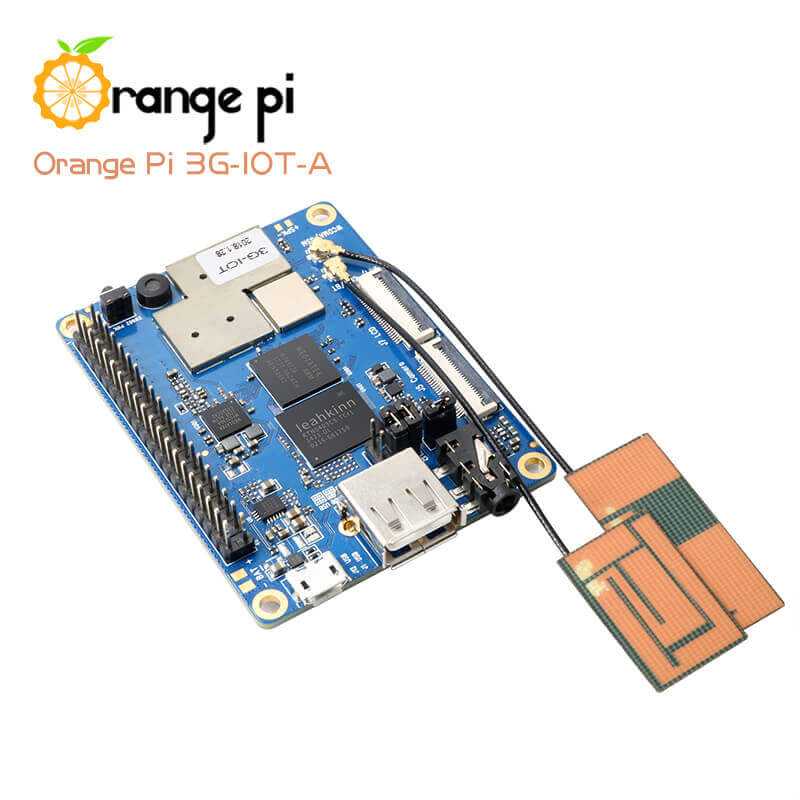

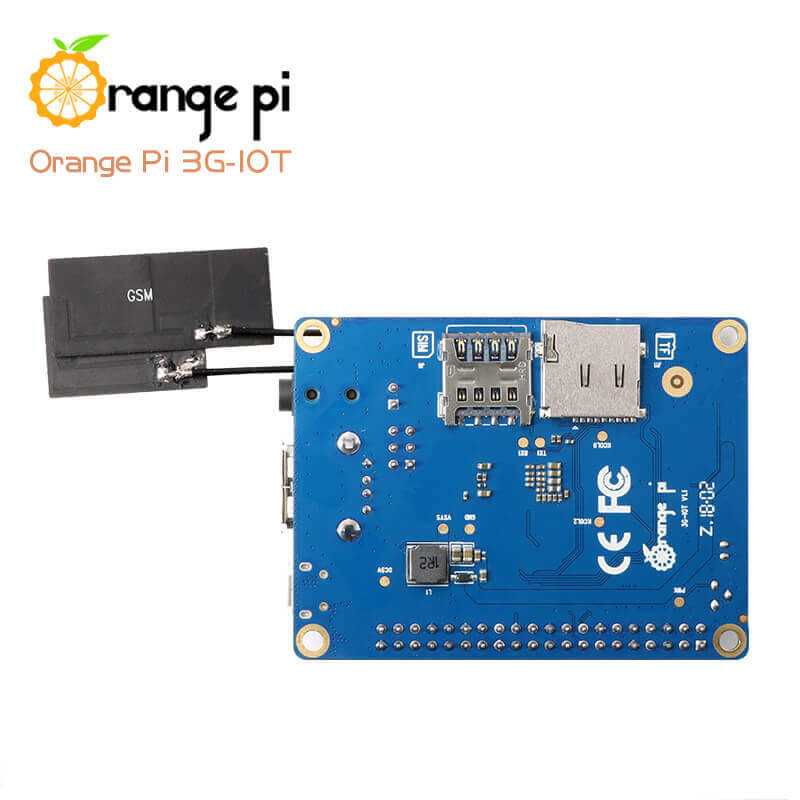

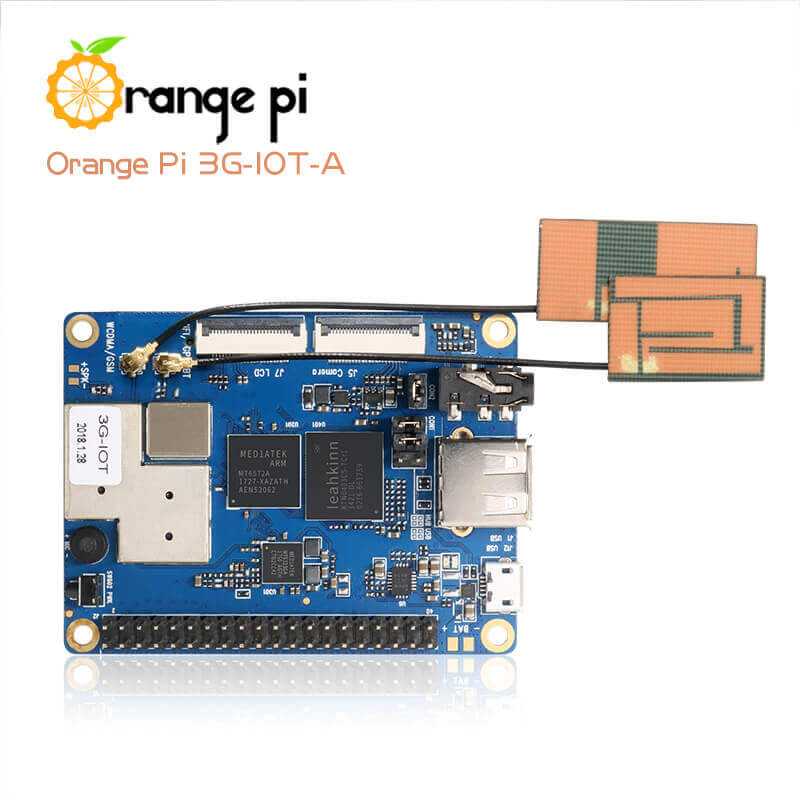

Orange Pi 3G-IoT-A/B — пополнение в семействе симочных Orange Pi, теперь с модулем 2G, 3G, поддержка WCDMA (UMTS), TD-CDMA и CDMA2000. Производитель позаботился о тех кому мало только 2G и много 4G. Купить Orange Pi 3G на Aliexpress.
На борту поселился SoC Mediatek MT6572 с двумя ядрами ARM Cortex A7 и популярного графического процессора ARM Mali-400. Тактовые рабочие частоты ядер 1.2 ГГц, а графического ядра 500 МГц.
Плата вышла в двух версиях: A и B, единственное отличие между ними в чипе памяти (ОЗУ и ПЗУ)
Orange Pi 3G-IoT содежит:
- Модель A имеет 256 МБ оперативной памяти и eMMC на 512 МБ, а модель B 512 МБ и 4 ГБ;
- Встроенный WiFi и Bluetooth;
- FM и GPS с антенной;
- Слот microSD;
- Разъемы LCD и камеры;
- 1 порт USB 2.0 и 1 Micro-USB;
- Стандартные GPIO, SPI, I2C, UART.
Образ операционной системы загружается с карты TF или eMMC памяти. Готовый образ ОС Android 4.4 готов для использования. Образы Linux систем ожидается в скором времени.
Питается Orange Pi 3G-IoT-A/B от 5-вольтового адаптера через разъём micro-USB или пины питания, а также можно подключить Li-ion аккумулятор.

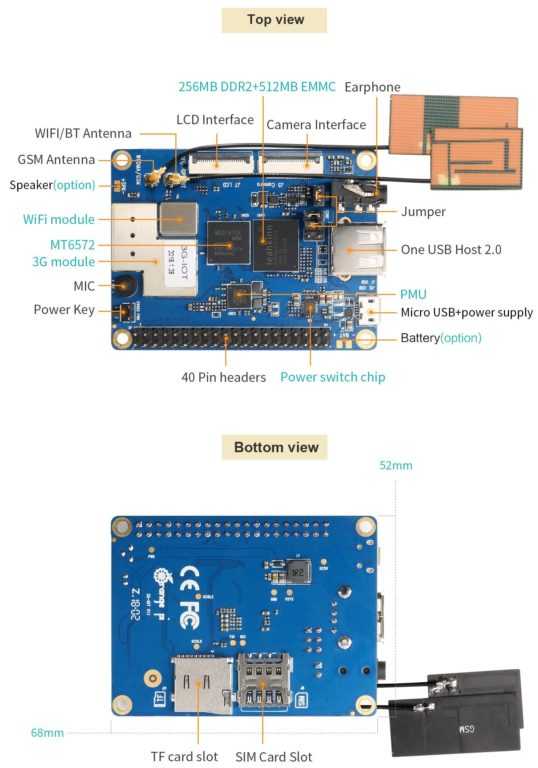

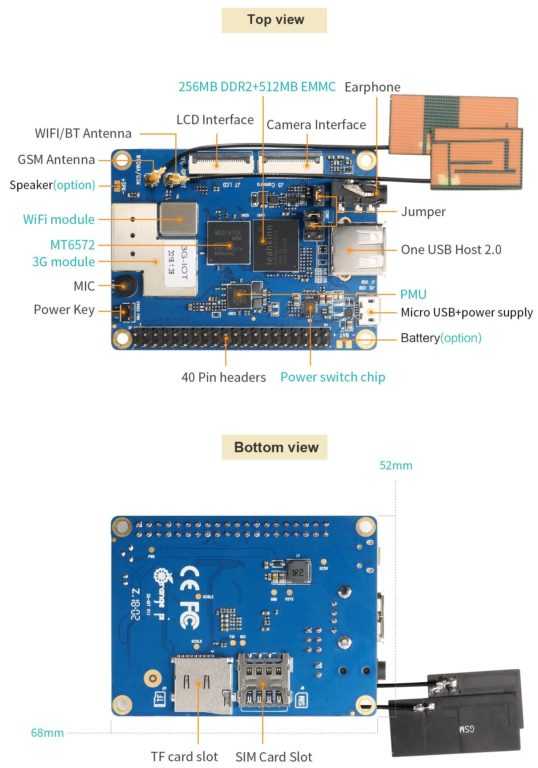

Основные характеристики
| Процессор (CPU) | Mediatek MT6572 - двухъядерный 32-битный ARM Cortex-A7 с тактовой частотой до 1.2 ГГц |
| Графический процессор (GPU) | ARM Mali-400 MP1 500 МГц, 720p-видеодекодер |
| ОЗУ | модель A - 256 МБ LPDDR2 |
| модель B - 512 МБ LPDDR2 | |
| eMMC | модель A - 512 МБ eMMC, слот MicroSD |
| модель B - 4 ГБ eMMC, слот MicroSD | |
| Беспроводные интерфейсы | Wi-Fi, Bluetooth, FM, и GPS |
| Модуль управления питанием (PMU) | Mediatek MTK MT6323GA |
| Видео выход | Разъем FPC для дисплея FWVGA (854×480), поддержка емкостного сенсорного экрана |
| Видео вход | Разъем MIPI для камеры |
| Аудио вход | Встроенный микрофон |
| Аудио выход | 3.5 мм аудиоразъем, 2x контакта для дополнительных громкоговорителей |
| Сотовая связь | Слот для карт Nano SIM |
| Диапазон работы радиомодуля | GSM: 850/900/1800/1900 |
| WCDMA: B1/B2/B5/B8 | |
| TD-CDMA | |
| CDMA2000 | |
| Беспроводная связь | Wi-Fi, Bluetooth, FM и GPS все в одном |
| USB порта | 1 USB 2.0, 1 micro USB OTG |
| Периферия GPIO | Шина расширения на 40 контактов: GPIO (Интерфейс ввода/вывода общего назначения), пины питания (+5V, +3.3V, +1.8V и GND), некоторые выводы могут быть использованы как UART, I2C, SPI |
| Кнопки | Кнопка питания |
| Индикаторы | Индикатор питания, индикатор состояния |
| Питание | 5 В/2 А через порт micro USB OTG, контакты для дополнительной батареи |
| Размеры | 68 x 52 мм |
| Вес | 25.5 г |
| ОС | Android 4.4 |
Операционные системы
| Название | Версия | Логин/пароль | Ссылка | Примечание | |
|---|---|---|---|---|---|
 | Android 4.4 | 2018-06-07 | - | Mega | Инструкция по установке с помощью Smart Phone Flash Tool |
Руководство пользователя, схемы и исходный код.
 | |
| |
 | |
 |
Распиновка GPIO Orange Pi 3G-IOT
| Имя контакта GPIO | Функция по умолчанию |
|---|---|
| PIN1 | VIO28 PMU |
| PIN2 | DC5V |
| PIN3 | SDA_1 |
| PIN4 | DC5V |
| PIN5 | SCL_1 |
| PIN6 | GND |
| PIN7 | EINT4/GPIO26 |
| PIN8 | UTXD2 |
| PIN9 | GND |
| PIN10 | URXD2 |
| PIN11 | URXD1 |
| PIN12 | EINT10/GPIO56 |
| PIN13 | UTXD1 |
| PIN14 | GND |
| PIN15 | EINT2/GPIO128/PW A |
| PIN16 | EINT12/GPIO58 |
| PIN17 | VIO28 PMU |
| PIN18 | EINT14/GPIO89 |
| PIN19 | GPIO140 |
| PIN20 | GND |
| PIN21 | GPIO24 |
| PIN22 | GPIO109 |
| PIN23 | GPIO25 |
| PIN24 | GPIO139 |
| PIN25 | GND |
| PIN26 | EINT0/GPIO30/PWM B |
| PIN27 | SDA_0 |
| PIN28 | SCL_0 |
| PIN29 | SPI_CS |
| PIN30 | GND |
| PIN31 | SPI_CK |
| PIN32 | EINT15/GPIO90 |
| PIN33 | SPI_MO |
| PIN34 | GND |
| PIN35 | SPI_MI |
| PIN36 | GPIO145/PWMBL |
| PIN37 | EINT3/GPIO27 |
| PIN38 | EINT5/GPIO144/PWM B |
| PIN39 | GND |
| PIN40 | GPIO141 |
