Платформа Smart4418 SDK с процессором Samsung S5P4418 Quad Core

На чтение 2 мин Просмотров 620 Обновлено

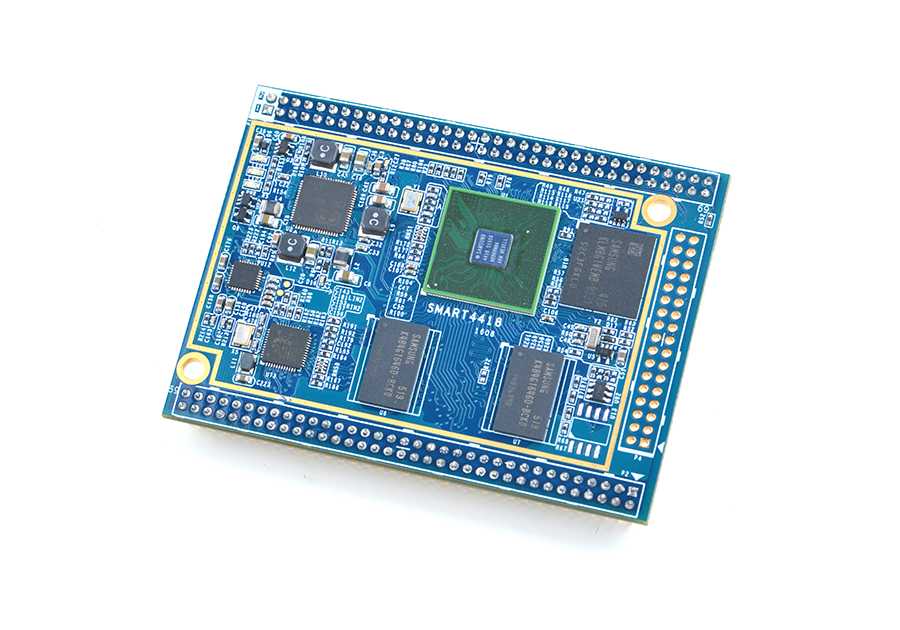

Платформа Smart4418 SDK с процессором Samsung S5P4418 Quad CoreСистема состоит из платформы Smart4418 SDK и одноплатного компьютера с четырехъядерным процессором Cortex A9, разработанную компанией FriendlyARM для промышленных приложений. Будучи преемником Smart210, он использует Samsung Quad Core Cortex-A9 S5P4418 SoC с динамическим масштабированием частоты до 1,4 ГГц. Стандартная плата CPU Smart4418 имеет 1 ГБ DDR3 оперативной памяти и 8 ГБ eMMC. Она имеет PMU AXP229, позволяющий отключать/включать питание и выполнять функции пробуждения. Кроме того, гигабитный Ethernet и аудиоразъем делают её подходящим для различных промышленных применений.

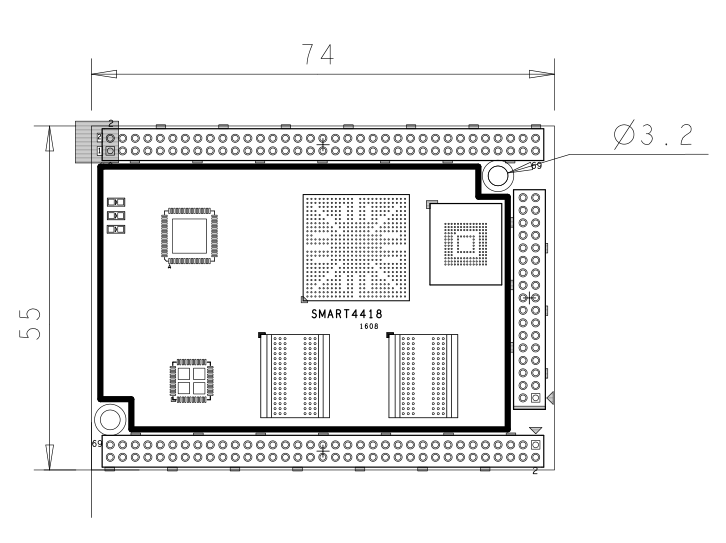

Плата процессора Smart4418 имеет 2 мм штыревые разъемы (P1, P2 и P4), содержащие 174 контакта. По умолчанию P1 и P2 спаянные с платой, а P4 свободны для использования. Работает с различными ЖК-дисплеями FriendlyARM 3.5“, 4.3“, 5“, 7“, 10.1“ LCD.

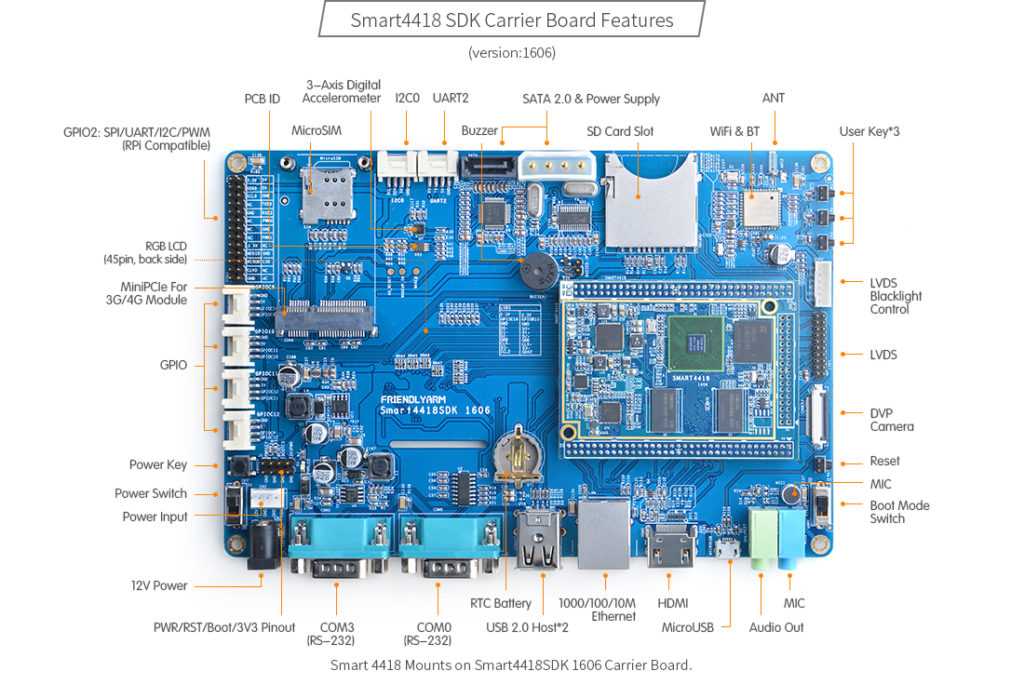

Платформа Smart4418 SDK V1606 имеет различные интерфейсы и порты: HDMI, USB-хост, слот для SD-карт, последовательный порт SB9, порт Ethernet RJ-45, аудиоразъем 3,5 мм, интерфейс SATA, MiniPCIe, MicroSIM с поддержкой 3G/4G, Bluetooth и WiFi. Кроме того, у него есть аппаратные ресурсы, такие как зуммер, аккумулятор RTC, микрофон и т.д. Купить можно на Aliexpress.

Содержание
  1. Основные характеристики
  2. Операционные системы
  3. GPIO CPU 4418
  4. Распиновка платформы 4418 SDK
  5. 26Pin UART/SPI/I2C/PWM интерфейс
  6. LVDS интерфейс
  7. DVP интерфейс камеры
  8. LCD интерфейс
  9. SATA интерфейс
  10. Интерфейс питания
  11. Руководство пользователя и схемы
  12. Исходники

Основные характеристики

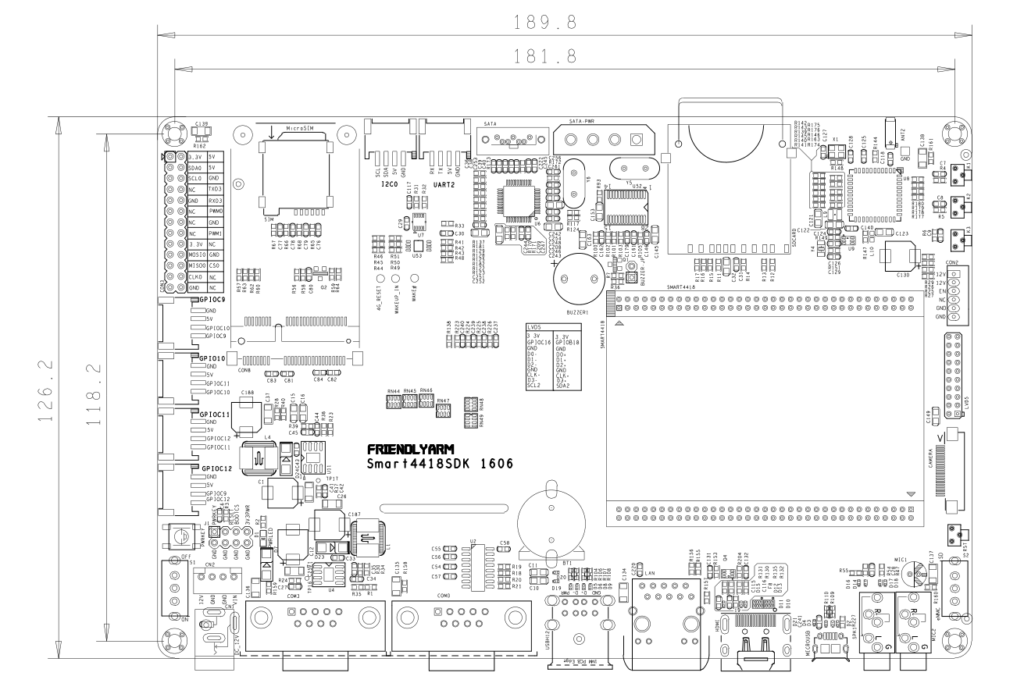

Модель платы SDKSmart4418SDK 1606
Размер189,8 х 118,2 (мм)
Применимая плата процессораSmart4418
Wi-Fi / BluetoothВстроенный WiFi и Bluetooth
Интерфейс MiniPCIeДля модулей 4G только служба передачи данных, речевое обслуживание не применяется
Слот для SIM-картыMicroSIM
АнтеннаВстроенная антенна
Интерфейс камеры DVP24-контактный, 0,5 мм шаг FPC-гнездо
DVP-интерфейс камеры, ITU-R BT 601/656 8-разрядный
Интерфейс HDMI1 x HDMI A Тип, HDMI 1.4a (Smart4418) 1080p30
видеовыход
Последовательный интерфейс RS2322 x 3-проводной последовательный порт (UART0 и 3), разъем DB9
USB-хост2 x USB A,
USB 2.0 (совместимый с USB 1.1)
USB Slave1 x Micro USB, только для передачи данных
Аудио интерфейсыВнутреннее аудио
поддерживает аудиозапись и воспроизведение
3,5-мм аудиоразъема и микрофонный
микрофон MIC
EthernetВнутренний 1000/100/10M Ethernet
КнопкиPWRKEY (кнопка питания)
RST (сброс)
K1/K2/K3 программируемые кнопки
Светодиоды2 светодиода GPIO (на плате CPU Smart4418)
RTCВстроенная батарея RTC (CR1220)
Зуммер1 x зуммер PWM
Интерфейс SPICON3: 26pin с шагом 2,54 мм
GPIOGPIOC9, GPIOC10, GPIOC11 и GPIOC12
Слот для SD-картИмеется
Интерфейс I2CI2C0
Последовательный интерфейс UARTUART2
SATAВстроенный интерфейс SATA
питание SATAВстроенный интерфейс питания SATA
LCD-интерфейсLCD Интерфейс (45pin, 0.5мм шаг, FPC)
Поддерживает технологию FriendlyARM один провод
поддержка регулирования подсветки
Поддержка ЖК-дисплеев с емкостным сенсорным
Поддержка RGB888
Поддерживает полноцветный TFT LCD
Монтажные отверстия для ЖК-дисплеяПрименимо для ЖК-дисплея X710
Интерфейс LVDS2pin, шаг 2,0 мм
Pin GPIO30-контактный штыревой разъем с двухрядным шагом 2,0 мм, включая 1x UART, 1x I2C, 1 x SPI, 1 x SDIO и 11 x GPIO
Другие источники1 x EEPROM, 1 x 3-осевой цифровой акселерометр
МощностьDC 9V ~ 24V/2A. При подключении жесткого диска SATA или ЖК-дисплея LVDS к нему требуется адаптер питания 12 В/3А

Операционные системы

НазваниеВерсияЛогин/парольСсылкаПримечание
Платформа Smart4418 SDK с процессором Samsung S5P4418 Quad CoreAndroidKitKatGoogleDrive
baidu
mediafire		Инструкция по установке
Lollipopmediafire
GoogleDrive
baidu
eflashermediafire
GoogleDrive
baidu
Платформа Smart4418 SDK с процессором Samsung S5P4418 Quad CoreFriendlyCore Xenial3.4root/faGoogleDrive
baidu		Инструкция по установке с помощью Etcher
Инструкция по установке с помощью Win32 Disk Imager
eflasherroot/famediafire
GoogleDrive
baidu
Платформа Smart4418 SDK с процессором Samsung S5P4418 Quad CoreDebianWiFi AProot/faGoogleDrive
baidu		Инструкция по установке с помощью Etcher
Инструкция по установке с помощью Win32 Disk Imager
-root/faGoogleDrive
baidu
Платформа Smart4418 SDK с процессором Samsung S5P4418 Quad CoreLubuntueflasherroot/famediafire
GoogleDrive
baidu

GPIO CPU 4418

P1P2
Pin#NamePin#NamePin#NamePin#Name
1VDD_5V2DGND1UART0_TX2UART0_RX
3RTC_BATT4GPIOB83UART1_TX4UART1_RX
5NRESETIN6GPIOC175UART2_TX6UART2_RX
7MMC0_CMD8MMC1_CMD7UART3_TX8UART3_RX
9MMC0_CLK10MMC1_CLK9UART1_nCTS10UART1_nRTS
11MMC0_D012MMC1_D011CAM0_D012CAM0_D1
13MMC0_D114MMC1_D113CAM0_D214CAM0_D3
15MMC0_D216MMC1_D215CAM0_D416CAM0_D5
17MMC0_D318MMC1_D317CAM0_D618CAM0_D7
19MMC0_CD20GPIOB2419CAM0_PCLK20CAM0_VSYNC
21PWRKEY22SPI1_CS/GPIOC1021CAM0_HYNC22GPIOB14
23GPIOB28/UART4_RX24SPI1_MISO/GPIOC1123GPIOB1624HDMI_TX1P
25GPIOB29/UART4_TX26SPI1_MOSI/GPIOC1225HDMI_TX0P26HDMI_TX1N
27GPIOB3028SPI1_CLK/GPIOC927HDMI_TX0N28HDMI_TXCP
29GPIOC1530GPIOC1629HDMI_TX2P30HDMI_TXCN
31GPIOB3132GPIOB1831HDMI_TX2N32HDMI_HPD
33GPIOD1/PWM034I2C0_SCL33I2C1_SDA34I2C1_SCL
35GPIOC13/PWM136I2C0_SDA35USB_OTG_ID36SPI0_CS
37USB_HOST_D-38I2C2_SCL37USB_OTG_D-38SPI0_MISO
39USB_HOST_D+40I2C2_SDA39USB_OTG_D+40SPI0_MOSI
41LCD_B042LCD_B141VBUS_5V42SPI0_CL
43LCD_B244LCD_B343LVDS_CLKP44GPIOB25
45LCD_B446LCD_B545LVDS_CLKM46DGND
47LCD_B648LCD_B747LVDS_Y0P48LAN_MDI1_N
49LCD_G050LCD_G149LVDS_Y0M50LAN_MDI1_P
51LCD_G252LCD_G351LVDS_Y1P52LAN_MDI0_N
53LCD_G454LCD_G553LVDS_Y1M54LAN_MDI0_P
55LCD_G656LCD_G755LVDS_Y2P56LINK_LED
57LCD_R058LCD_R157LVDS_Y2M58SPEED_LED
59LCD_R260LCD_R359LVDS_Y3P60DGND
61LCD_R462LCD_R561LVDS_Y3M62HP_DETECT
63LCD_R664LCD_R763HP-R64HP-L
65LCD_VSYNC66LCD_HSYNC65LAN_MDI2_P66LAN_MDI3_P
67LCD_CLK68LCD_DE67LAN_MDI2_N68LAN_MDI3_N
69DGND70BOOT_CS69Mic-P70Mic-N
P4
Pin#NamePin#Name
1MIPICSI_DP02GPIOD8/PPM
3MIPICSI_DN04GPIOC7
5MIPICSI_DP16GPIOC8
7MIPICSI_DN18GPIOC24
9MIPICSI_DP210GPIOC28
11MIPICSI_DN212GPIOC0
13MIPICSI_DP314GPIOC1
15MIPICSI_DN316GPIOC2
17MIPICSI_DPCLK18GPIOC3
19MIPICSI_DNCLK20DGND
21GPIOB922ADC1
23GPIOB2624ADC3
25GPIOC426ADC4
27AliveGPIO328ADC5
29PWREN_SYS30ADC6
31GPIOC14/PWM232ADC7
33NRESETOUT34DGND

Распиновка платформы 4418 SDK

26Pin UART/SPI/I2C/PWM интерфейс

Pin#NamePin#Name
1VDD_3.3V2VDD_5V
3I2C0_SDA4VDD_5V
5I2C0_SCL6DGND
7NC8UART3_TX
9DGND10UART3_RX
11NC12GPIOD1/PWM0
13NC14DGND
15NC16GPIOC13/PWM1
17VDD_3.3V18NC
19SPI0_MOSI/GPIOC3120DGND
21SPI0_MISO/GPIOD022NC
23SPI0_CLK/GPIOC2924SPI0_CS/GPIOC30
25DGND26NC

LVDS интерфейс

Pin#NamePin#Name
1SYS_3.3V2SYS_3.3V
3GPIOC164GPIOB18
5DGND6DGND
7LVDS_D0-8LVDS_D0+
9LVDS_D1-10LVDS_D1+
11LVDS_D2-12LVDS_D2+
13DGND14DGND
15LVDS_CLK-16LVDS_CLK+
17LVDS_D3-18LVDS_D3+
19I2C2_SCL20I2C2_SDA

DVP интерфейс камеры

Pin#Name
1, 2SYS_3.3V
7,9,13,15,24DGND
3I2C0_SCL
4I2C0_SDA
5GPIOB14
6GPIOB16
8.1NC
11VSYNC
12HREF
14PCLK
16-23Data bit7-0

LCD интерфейс

Pin#Name
1, 2VDD_5V
11，20，29, 37，38，39，40, 45DGND
October 3, 2018Blue LSB to MSB
December 1, 2019Green LSB to MSB
21-28Red LSB to MSB
30GPIOB25
31GPIOC15
32XnRSTOUT Form CPU
33VDEN
34VSYNC
35HSYNC
36LCDCLK
41I2C2_SCL
42I2C2_SDA
43GPIOC16
44NC

SATA интерфейс

Стандартный интерфейс данных 7Pin, интерфейс питания 4Pin

Платформа Smart4418 SDK с процессором Samsung S5P4418 Quad Core

Интерфейс питания

DC для подключения постоянного тока 5.5 * 2.1 мм, DC 9V ~ 24V / 2A. При подключении жесткого диска SATA или ЖК-дисплея LVDS к нему требуется адаптер питания 12 В / 3А

Платформа Smart4418 SDK с процессором Samsung S5P4418 Quad Core

Шаг 2,54 мм, штырьковый разъем 2510-4P, Pin1 ~ Pin4 описание: VDD_12V, DGND, DGND, 12V_IN

Pin 12V_IN подключен к разъему питания постоянного тока, VDD_12V подключен к 12V_IN через переключатель S1

Платформа Smart4418 SDK с процессором Samsung S5P4418 Quad Core

Руководство пользователя и схемы

Платформа Smart4418 SDK с процессором Samsung S5P4418 Quad Core
Платформа Smart4418 SDK с процессором Samsung S5P4418 Quad Core
Платформа Smart4418 SDK с процессором Samsung S5P4418 Quad Core
Платформа Smart4418 SDK с процессором Samsung S5P4418 Quad Core

Исходники

Платформа Smart4418 SDK с процессором Samsung S5P4418 Quad Core



miniPCIe NanoPi S5P4418 SATA
