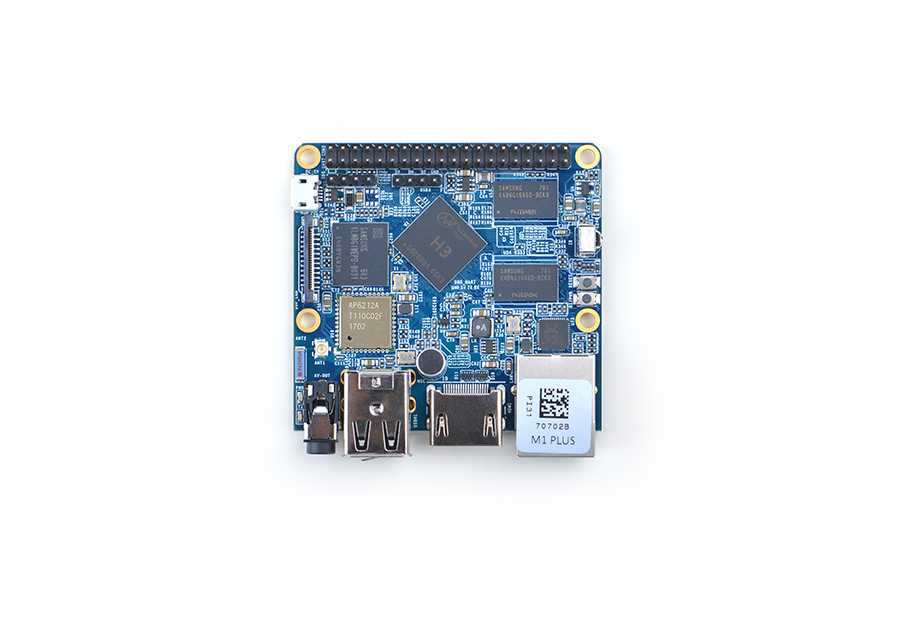

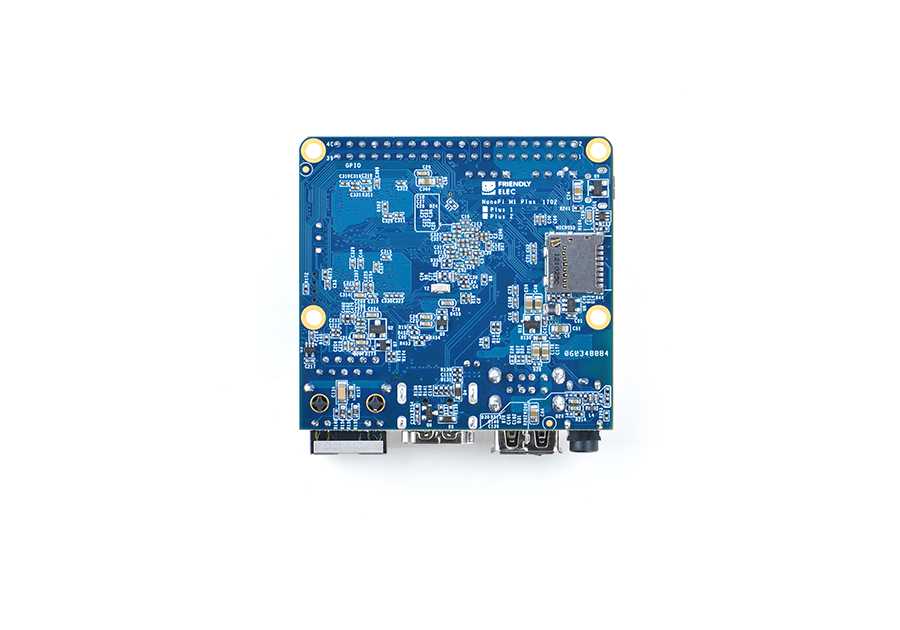

NanoPi M1 Plus одноплатный компьютер величиной всего лишь в две трети размера RaspberryPi. FriendlyElec сделал для него готовый образ Debian, Ubuntu-Core и Android. Образ операционной системы можно установить на внутреннюю память eMMC: 8 ГБ или запускать с Sd карты. Всю переферию можно подключить через два порта USB Type A и один порт USB находящийся на гребенке.
NanoPi M1 Plus использует Soc Allwinner H3 с графическим процессором Mali400MP2@600 МГц, поддерживает OpenGL ES2.0. На борту 1Гбит Ethernet, ИК-приемник, видео/аудио выход, WiFi и Bluetooth, встроенный микрофон. Имеет последовательный порт отладки. Контакты GPIO совместимы с контактами RaspberryPi. Купить можно на Aliexpress. Размер платы: 64 мм x 60 мм.
Содержание

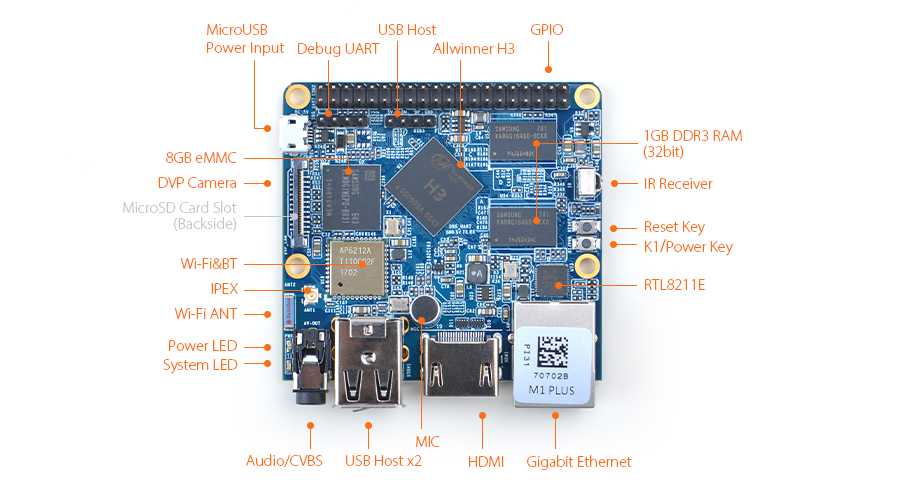

Основные характеристики
| Процессор | Allwinner H3, четырехъядерный Cortex-A7@1.2GHz |
| GPU | Mali400MP2@600 МГц, поддерживает OpenGL ES2.0 |
| Оперативная память | 1 ГБ DDR3 |
| Поддерживаемые карты памяти | 10 class TF Card (Max64GB) |
| Сетевая карта | 1000M/100М/10М Ethernet RJ45 |
| Wi-Fi и Bluetooth | IEEE 802.11 b/g/n, 4.0 dual mode |
| Интерфейс антенны | общий Wi-Fi и Bluetooth, интерфейс IPX |
| Аудио | разъем 3,5 мм/через HDMI |
| USB 2.0 Ports | 2 x USB Type A, 1 x 2,54 мм pin |
| GPIO | pin 2,54 мм 16pin x 2, включает UART, SPI, I2C, IO и т.д. |
| Источник питания | USB OTG |
| Камера | DVP 24pin FPC |
| Отладочный последовательный порт | 4 pin |
| Видеовыход | HDMI 1.4 1080P, CVBS |
| GPIO | 40pin 2,54 мм, совместимый с GPIO от RasberryPi 2. Он содержит UART, SPI, I2C, I2S/PCM, SPDIF-OUT и IO |
| Кнопки | Питания и сброса |
| Светодиоды | Питания и состояния системы |
| Поддерживаемые ОС | u-boot, Debian, Ubuntu-Core, eflashher, Android |

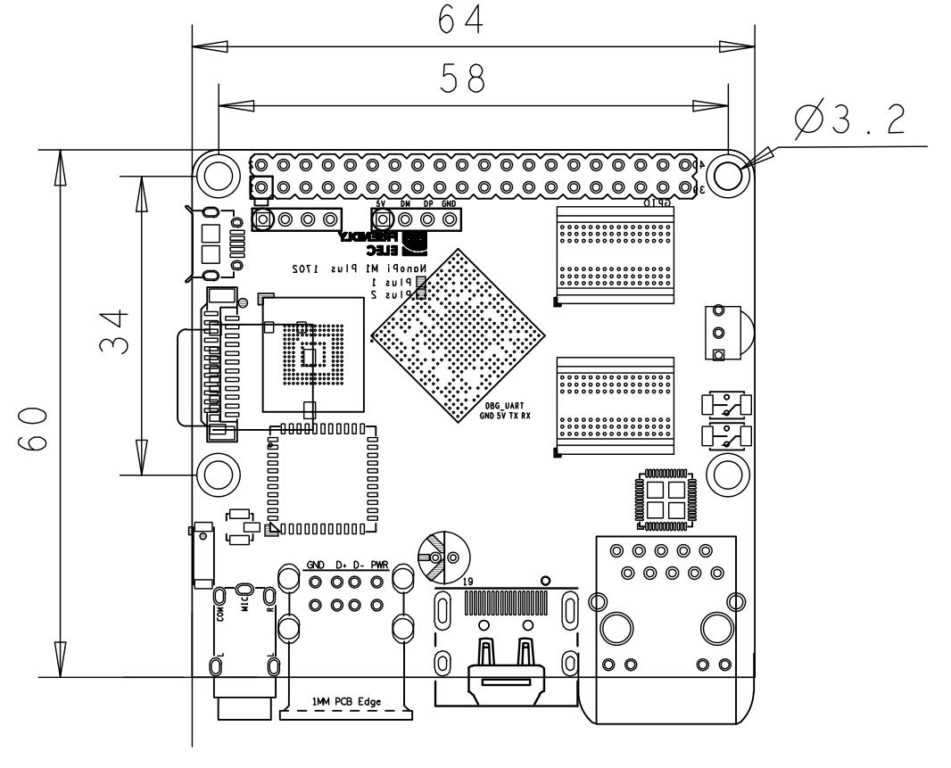

| Размер | 64 x 60 мм |
| Источник питания | DC 5V / 2A |
Операционные системы
| Название | Версия | Логин/пароль | Ссылка | Инструкции | |
|---|---|---|---|---|---|
 | Armbian | root/1234 | armbian.com | Инструкция по установке | |
 | DietPi | root/dietpi | dietpi.com | Инструкция по установке | |
 | H3Droid | 1.3.3 | - | Cloud h3droid.com | Инструкция по установке |
| Android | - | GoogleDrive baidu | Инструкция по установке | ||
 | RetrOrangePi | 4.1 В процессе разработки | - | retrorangepi.org retrorangepi.org(европейский сервер) | Инструкция по установке |
| 3.01 | - | Cloud GoogleDrive | |||
 | Friendly Core | 4.14 Xenial 2018-01-24 | root/fa | GoogleDrive baidu | Инструкция по установке с помощью Etcher Инструкция по установке с помощью Win32 Disk Imager |
| 3.4.39 Xenial 2017-11-02 | root/fa | ||||
 | Debian | jessie 4.14 2018-01-24 | root/fa | GoogleDrive baidu | |
| jessie 3.4.39 2017-11-02 | root/fa | ||||
 | Eflasher | 4.14 | root/fa | GoogleDrive baidu | |
| 3.4.39 | root/fa | ||||
GPIO
| Pin# | Name | Linux gpio |
|---|---|---|
| 1 | SYS_3.3V | |
| 3 | I2C0_SDA/GPIOA12 | |
| 5 | I2C0_SCL/GPIOA11 | |
| 7 | GPIOG11 | 203 |
| 9 | GND | |
| 11 | UART2_TX/GPIOA0 | 0 |
| 13 | UART2_RTS/GPIOA2 | 2 |
| 15 | UART2_CTS/GPIOA3 | 3 |
| 17 | SYS_3.3V | |
| 19 | SPI0_MOSI/GPIOC0 | 64 |
| 21 | SPI0_MISO/GPIOC1 | 65 |
| 23 | SPI0_CLK/GPIOC2 | 66 |
| 25 | GND | |
| 27 | I2C1_SDA/GPIOA19/PCM0_CLK/I2S0_BCK | 19 |
| 29 | GPIOA20/PCM0_DOUT/I2S0_SDOUT | 20 |
| 31 | GPIOA21/PCM0_DIN/I2S0_SDIN | 21 |
| 33 | NC | |
| 35 | NC | |
| 37 | GPIOA9 | 9 |
| 39 | GND | |
| 2 | VDD_5V | |
| 4 | VDD_5V | |
| 6 | GND | |
| 8 | UART1_TX/GPIOG6 | 198 |
| 10 | UART1_RX/GPIOG7 | 199 |
| 12 | GPIOA6 | 6 |
| 14 | GND | |
| 16 | UART1_RTS/GPIOG8 | 200 |
| 18 | UART1_CTS/GPIOG9 | 201 |
| 20 | GND | |
| 22 | UART2_RX/GPIOA1 | 1 |
| 24 | SPI0_CS/GPIOC3 | 67 |
| 26 | SPDIF-OUT/GPIOA17 | 17 |
| 28 | I2C1_SCL/GPIOA18/PCM0_SYNC/I2S0_LRCK | 18 |
| 30 | GND | |
| 32 | NC | |
| 34 | GND | |
| 36 | NC | |
| 38 | NC | |
| 40 | NC |
