NanoPi K2 использует 64-битный четырехъядерный процессор S905 компании Amlogic. Этот SoC имеет внутренний графический процессор Mali450. Динамическая частота S905 изменяется до 2 ГГц. Его наиболее важной особенностью является поддержка различных видеоформатов и обладает мощной возможностью декодирования видео

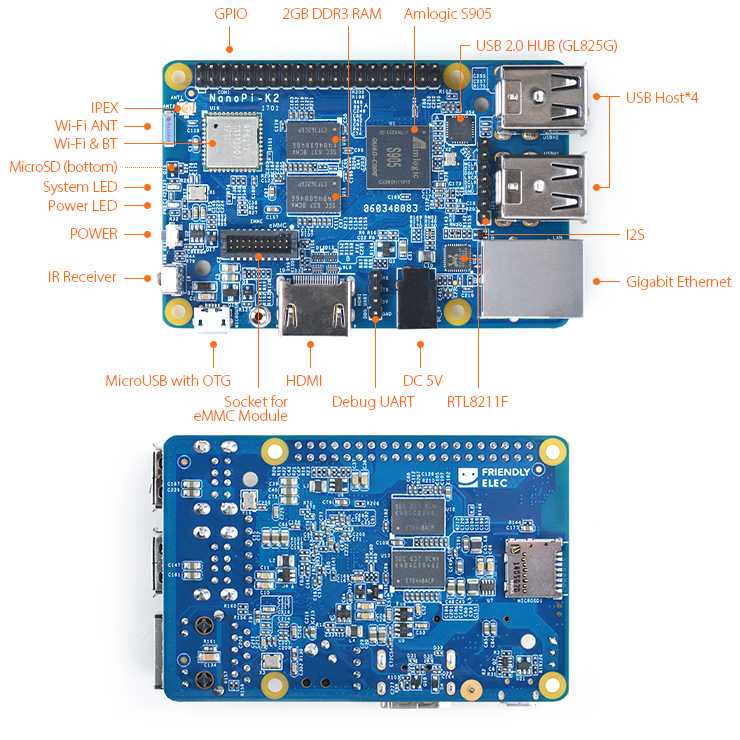

NanoPi K2 содежит 2 ГБ оперативной памяти DDR3, встроенным WiFi и Bluetooth, 1000М Ethernet, 4 USB порта, HDMI, ИК и многое другое. Имеет коннектор для добавления внешней карты eMMC. Образ операционной системы загружается карты TF. Контакты GPIO совместимы с контактами RaspberryPi, а также имеет тот же форм-фактор и расположение портов, что и RPi 3. Готовый образ ОС Android и Ubuntu готов для использования.
Особенностью NanoPi K2 является то, что он поддерживает DVFS и может воспроизводить стабильно и плавно видеопакеты высокой четкости. Это хорошая платформа для устройств, таких как рекламные и телевизионные коробки, домашние развлекательные устройства, мультимедийные устройства и т.д. Купить можно на Aliexpress. Размер платы: 56 x 85 мм.
Основные характеристики
| Процессор | Amlogic S905, четырехъядерный ARM Cortex-A53@1.5GHz, DVFS |
| GPU | пятиядерный ARM Mali ™ 450 |
| Оперативная память | 2ГБ DDR3 |
| Поддерживаемые карты памяти | 10 класс TF карта (Макс 64Гб) |
| Сетевая карта | 1000M/100М/10М Ethernet RJ45 |
| Wi-Fi и Bluetooth | IEEE 802.11 b/g/n, 4.0 dual mode |
| Интерфейс антенны | общий Wi-Fi и Bluetooth, интерфейс IPX |
| IR | встроенный ИК-приемник |
| HDMI | HDMI 2.0, тип-A, поддерживает видео 4K |
| Видеовыход | через HDMI/Bluetooth |
| USB 2.0 Ports | 4 x USB Type A |
| GPIO | 40-контактный штыревой разъем с шагом 2,54 мм, включая I2C, ADC, GPIO, UART, PWM, SPDIF и CVBS |
| Источник питания | USB 2.0, OTG, вход питания и передача данных |
| eMMC | разъем для подключения eMMC |
| I2S | 7-контактный штыревой разъем с шагом 2,54 мм |
| Отладочный последовательный порт | 4-контактный, 2,54-миллиметровый однорядный штыревой разъем |
| GPIO | 40pin 2,54 мм, совместимый с GPIO от RasberryPi 2. Он содержит UART, SPI, I2C, I2S/PCM, SPDIF-OUT и IO |
| Кнопки | Питания |
| Светодиоды | Питания и состояния системы |
| Поддерживаемые ОС | Ubuntu, Android |

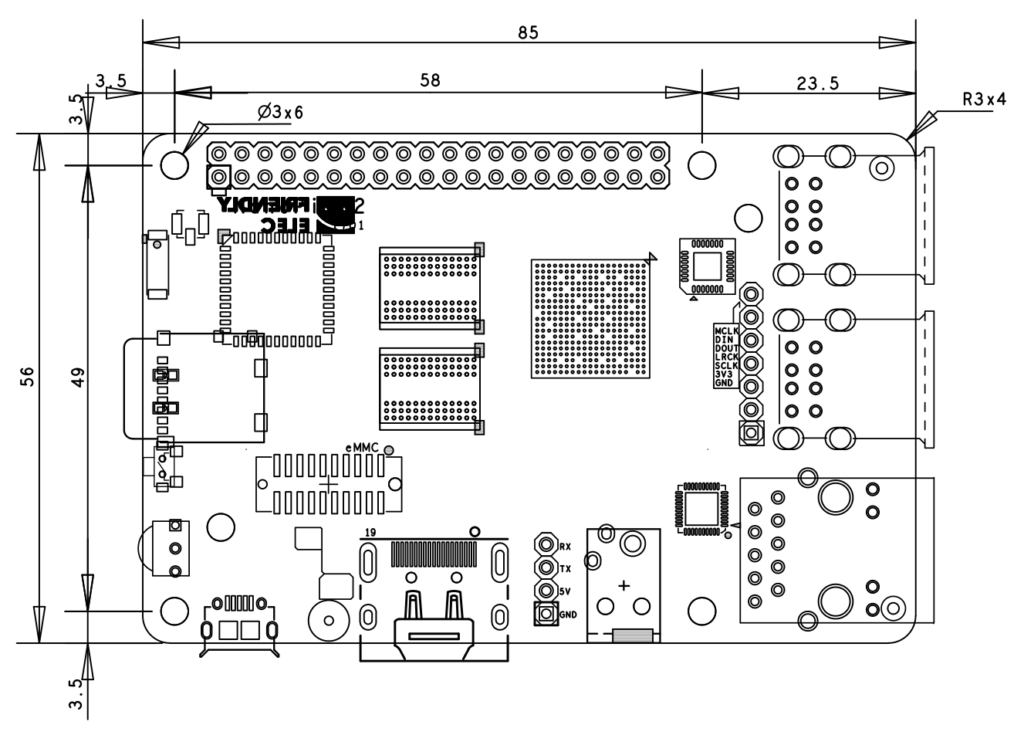

| Размер | 56 x 85 мм |
| Источник питания | DC 5V / 2A |
Операционные системы
| Название | Версия | Логин/пароль | Ссылка | Инструкции | |
|---|---|---|---|---|---|
 | Armbian | root/1234 | armbian.com | Инструкция по установке | |
| Armbian Debian stretch | server 3.14.29 2017-12-26 | GoogleDrive | |||
| XFCE 3.14.29 2017-12-26 | GoogleDrive | ||||
| icewm 3.14.29 2017-12-26 | GoogleDrive | ||||
| Armbian Debian xenial | core 3.14.29 2017-12-26 | GoogleDrive | |||
| MATE 3.14.29 2017-12-26 | GoogleDrive | ||||
| icewm 3.14.29 2017-12-26 | GoogleDrive | ||||
| Armbian Ubuntu | core 3.14.29 2017-08-08 | GoogleDrive | |||
| Armbian Ubuntu | MATE 3.14.29 2017-08-08 | GoogleDrive | |||
 | Android | 5.1.1 | - | GoogleDrive baidu | Инструкция по установке |
| 5.1.1 eMMC | - | GoogleDrive baidu | |||
 | Ubuntu Core | root/fa | GoogleDrive baidu | Инструкция по установке с помощью Etcher Инструкция по установке с помощью Win32 Disk Imager | |
| Ubuntu Core | eMMC | root/fa | |||
 | LibreELEC | 8.0.1 | - | GoogleDrive Cloud | |
GPIO
| Pin# | Name |
|---|---|
| 1 | SYS_3.3V |
| 2 | VDD_5V |
| 3 | GPIODV_24/I2C_SDA_A |
| 4 | VDD_5V |
| 5 | GPIODV_25/I2C_SCK_A |
| 6 | GND |
| 7 | GPIOY_0 |
| 8 | GPIOY_13/UART_TX_C |
| 9 | DGND |
| 10 | GPIOY_13/UART_RX_C |
| 11 | GPIOY_1 |
| 12 | GPIOY_16/PWM_A |
| 13 | GPIOY_2 |
| 14 | GND |
| 15 | GPIOY_3 |
| 16 | GPIOY_15/PWM_F |
| 17 | SYS_3.3V |
| 18 | GPIOY_4 |
| 19 | GPIOY_5 |
| 20 | GND |
| 21 | GPIOY_7 |
| 22 | GPIOY_6 |
| 23 | GPIOY_9 |
| 24 | GPIOY_8 |
| 25 | DGND |
| 26 | GPIOY_10 |
| 27 | GPIODV_26/I2C_SDA_B |
| 28 | GPIODV_27/I2C_SCK_B |
| 29 | GPIOY_11/SPDIF_IN |
| 30 | GND |
| 31 | GPIOAO_5 |
| 32 | GPIOY_12/SPDIF_OUT |
| 33 | GPIOH_3 |
| 34 | GND |
| 35 | GPIOCLK_1 |
| 36 | CVBS |
| 37 | AIN1 |
| 38 | 1.8V Vref Out |
| 39 | GND |
| 40 | AIN0 |
