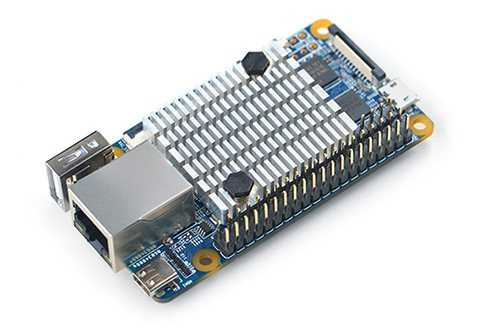

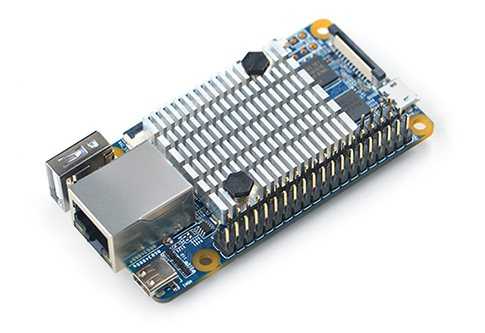

NanoPi Fire2A — супер крошечная четырехъядерная плата Cortex-A9 ARM. Использует S5P4418 SoC от Samsung и имеет встроенную оперативную память DDR3 512M. Fire2A имеет порт Gbps Ethernet, порт MicroHDMI, интерфейс камеры CMOS и интерфейс RGB LCD. Его GPIO совместим с GPIO RPi. Размер составляет всего 75 х 40 мм. Купить можно на Aliexpress.
NanoPi Fire 2A имеет систему управления питанием на основе MCU и поддерживает динамическое управление напряжением с хорошей производительностью и надежностью. FriendlyElec предоставляет файлы образов FriendlyCore (на основе UbuntuCore 16.04) и Debian для NanoPi Fire2A. Образ FriendlyCore имеет Qt-5.9 и OpenGL ES1.1 / 2.0 и поддерживает воспроизведение видео с аппаратным декодированием/кодированием. Это хороший выбор для быстро развивающихся приложений в распределенных вычислениях и встроенных системах.

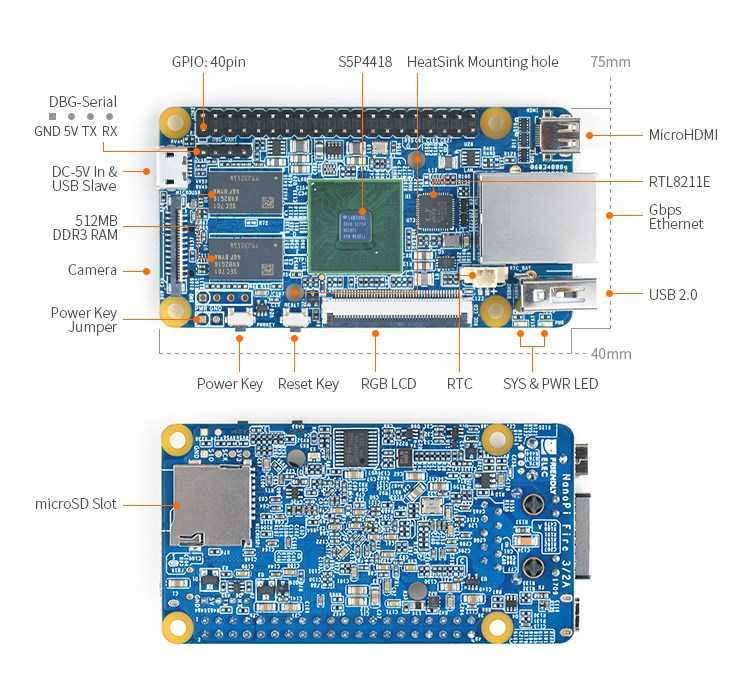

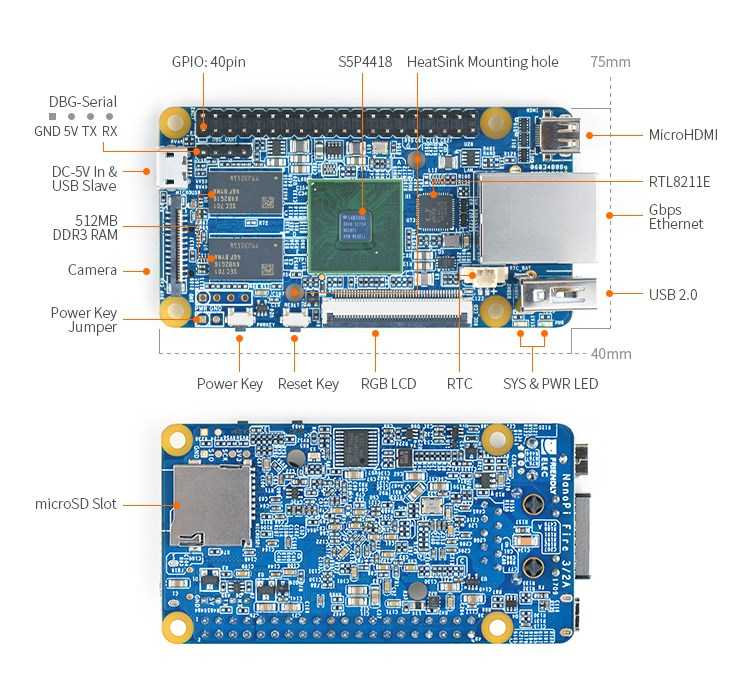

Основные характеристики
| Процессор | S5P4418, 400 МГц ~ 1,4 ГГц, DVFS, динамическое управление напряжением до 1,4 ГГц |
| Оперативная память | 512 МБ DDR3 |
| Ethernet | Внутренний 1000/100/10M Ethernet |
| Интерфейс HDMI | HDMI 1.4A, microHDMI (Type-D), 1080P60 |
| Управление питанием PMU | Реализовано MCU Cortex-M0, отключение питания программным обеспечением и функциями включения питания RTC |
| USB-хост | USB 2.0 Тип A x 1 |
| Последовательный порт | Отладка последовательного порта/UART0 x 1 |
| Слот microSD | 1 |
| microUSB | microUSB x 1: для передачи данных и питания |
| ЖК-интерфейс | SMT FPC, для полноцветного ЖК-дисплея (RGB: 8-8-8) |
| Интерфейс камеры DVP | Разъем FPC 0,5 мм. Включает в себя ITU-R BT 601/656 8-бит, I2C, PWM и IO |
| GPIO | интервал 2,54 мм 40pin, совместимый с GPIO малины Pi. Включает UART, SPI, I2C, PWM, IO и т. д. |
| Кнопки | PWRKEY (кнопка питания) и кнопка сброса |
| Светодиоды | светодиод для индикации питания и системный светодиод |
| RTC | RTC Battery Seat |

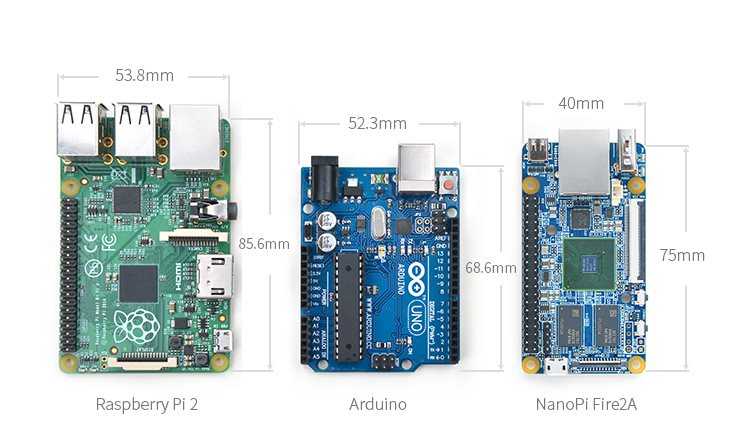

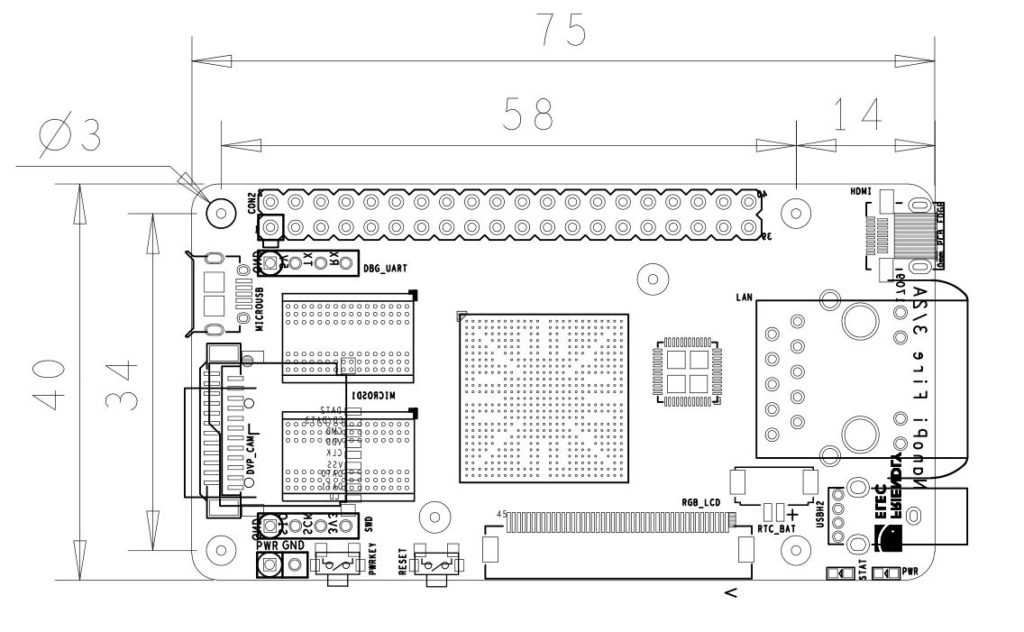

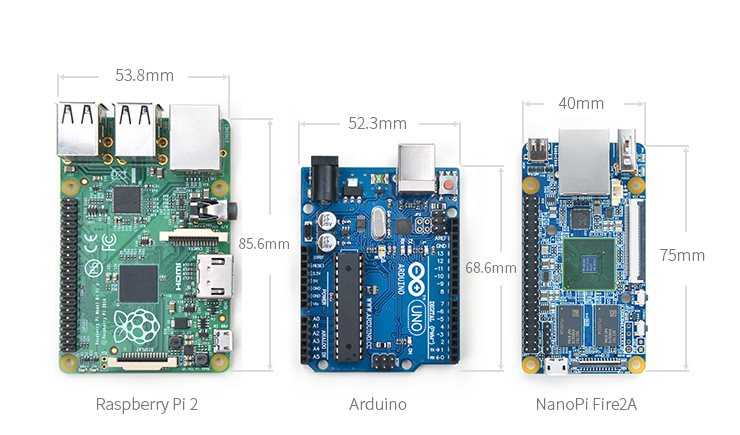

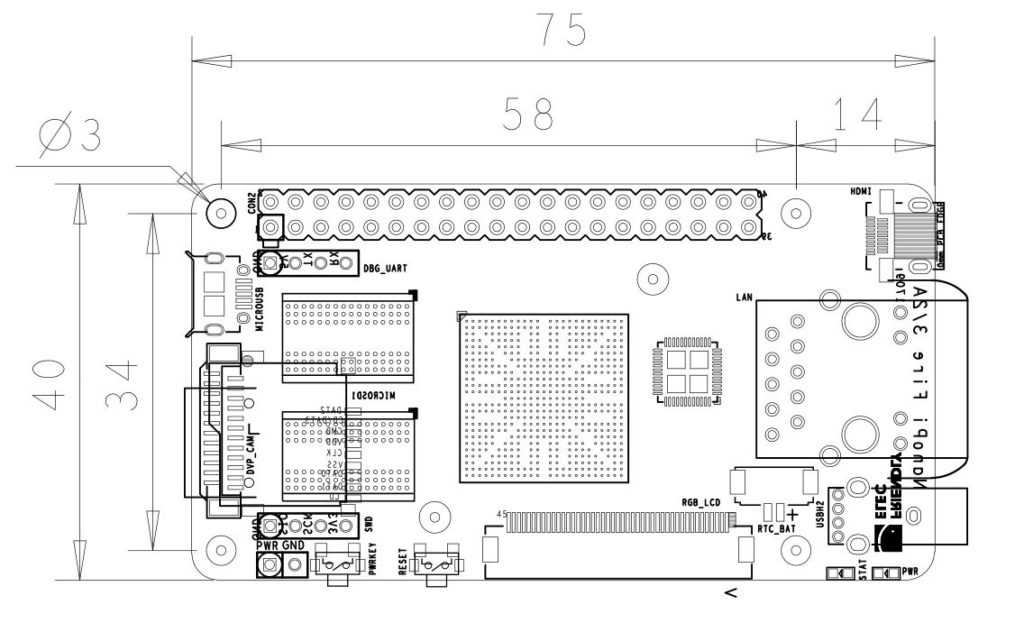

| Размер | 75 x 40 мм |
| Питание | DC 5V/2A |
| ОС | FriendlyCore (основанный на Ubuntu16.04 с Linux Kernel 4.4, Qt5.9 и OpenGL2.0) и Debian |
Операционные системы
| Название | Версия | Логин/пароль | Ссылка | Примечание | |
|---|---|---|---|---|---|
 | Android | KitKat | GoogleDrive baidu mediafire | Инструкция по установке | |
| Lollipop | GoogleDrive baidu mediafire | ||||
| eflasher | GoogleDrive baidu mediafire | ||||
 | DietPi | root/dietpi | dietpi.com | Инструкция по установке | |
 | FriendlyCore Xenial | 4.4 | root/fa | GoogleDrive baidu mediafire | Инструкция по установке с помощью Etcher Инструкция по установке с помощью Win32 Disk Imager |
| eflasher | root/fa | GoogleDrive baidu mediafire | |||
 | Debian | 20170302 | root/fa | Cloud | |
| 20170302 WiFi AP | root/fa | Cloud | |||
 | Lubuntu | 4.4 eflasher | root/fa | GoogleDrive baidu mediafire | |
| Ubuntu MATE | 20160616 | root/fa | Cloud | |
 | RemixOS | 2.0 | root/fa | jide.com Cloud | |
 | Kali | 20160309 | root/fa | Cloud | |
GPIO
| Pin# | Name |
|---|---|
| 1 | SYS_3.3V |
| 2 | VDD_5V |
| 3 | I2C0_SDA |
| 4 | VDD_5V |
| 5 | I2C0_SCL |
| 6 | DGND |
| 7 | GPIOD8/PPM |
| 8 | UART3_TXD/GPIOD21 |
| 9 | DGND |
| 10 | UART3_RXD/GPIOD17 |
| 11 | UART4_TX/GPIOB29 |
| 12 | GPIOD1/PWM0 |
| 13 | GPIOB30 |
| 14 | DGND |
| 15 | GPIOB31 |
| 16 | GPIOC14/PWM2 |
| 17 | SYS_3.3V |
| 18 | GPIOB27 |
| 19 | SPI0_MOSI/GPIOC31 |
| 20 | DGND |
| 21 | SPI0_MISO/GPIOD0 |
| 22 | UART4_RX/GPIOB28 |
| 23 | SPI0_CLK/GPIOC29 |
| 24 | SPI0_CS/GPIOC30 |
| 25 | DGND |
| 26 | GPIOB26 |
| 27 | I2C1_SDA |
| 28 | I2C1_SCL |
| 29 | GPIOC8 |
| 30 | DGND |
| 31 | GPIOC7 |
| 32 | GPIOC28 |
| 33 | GPIOC13/PWM1 |
| 34 | DGND |
| 35 | SPI2_MISO/GPIOC11 |
| 36 | SPI2_CS/GPIOC10 |
| 37 | AliveGPIO3 |
| 38 | SPI2_MOSI/GPIOC12 |
| 39 | DGND |
| 40 | SPI2_CLK/GPIOC9 |
Руководство пользователя, схемы и исходники
 | |
| |
 | |
 |
Видео
