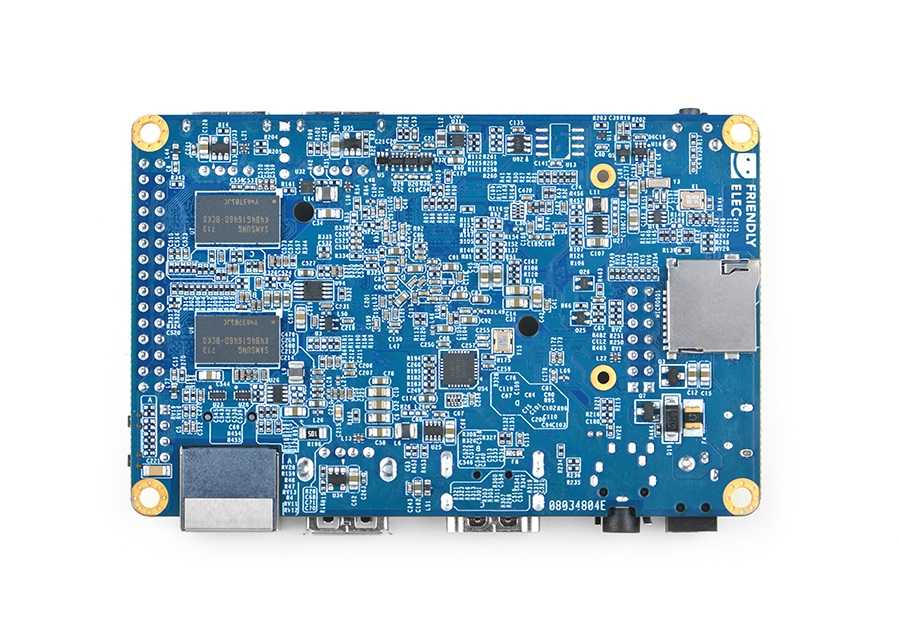

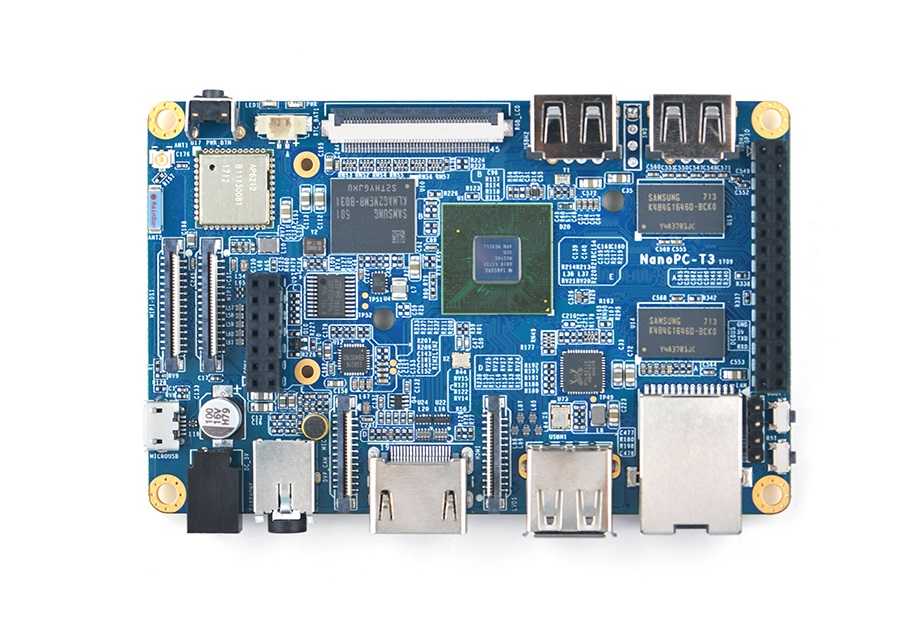

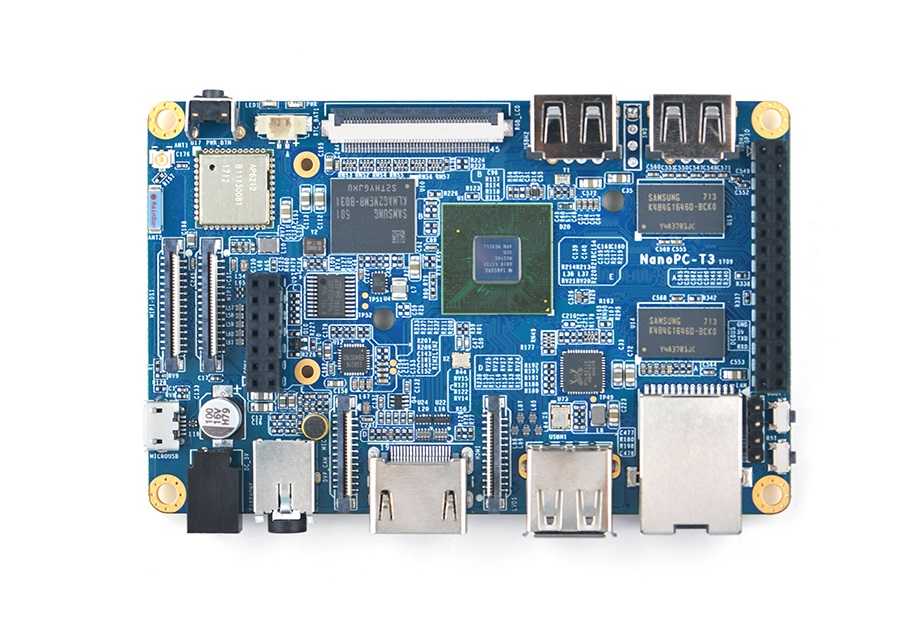

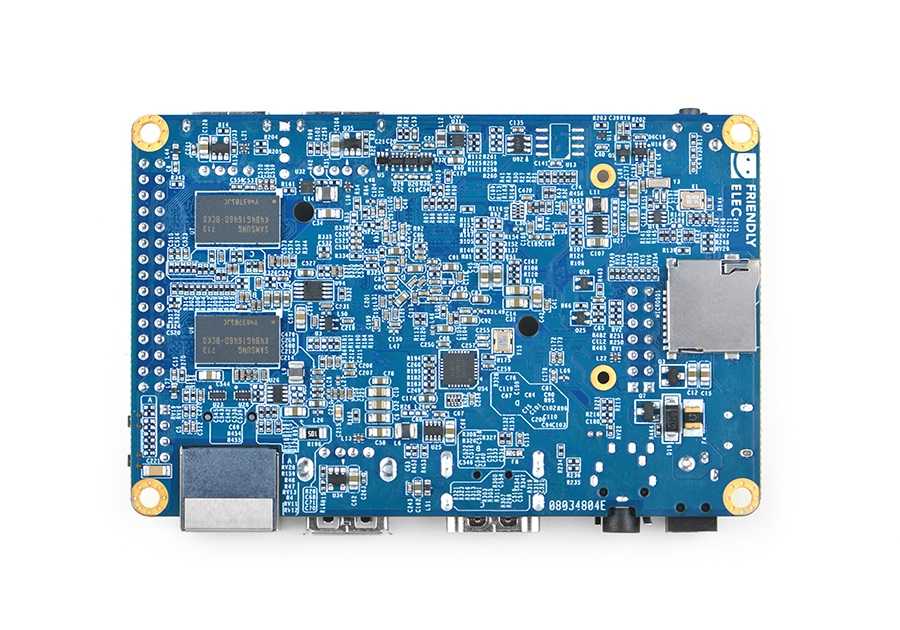

NanoPC T3 Plus разработан компанией FriendlyELEC и использует 8 ядерный SoC Samsung Cortex-A53 S5P6818. По сравнению с NanoPC-T2 NanoPC-T3 Plus не только имеет все интерфейсы и порты T2, но также имеет более мощный SoC. Его динамическая частота изменяется от 400 МГц до 1,4 ГГц. Купить на Aliexpress
NanoPC-T3 Plus имеет 16Гб eMMC, аудиоразъем, интерфейсы ввода/вывода видео, встроенный WiFi, Bluetooth и гигабитный Ethernet-порт. Кроме того, NanoPC-T3 Plus имеет возможность управления питанием. Имеет встроенную антенну и последовательный порт отладки. Во избежание перегрева NanoPC-T3 Plus имеет радиатор с монтажными отверстиями.

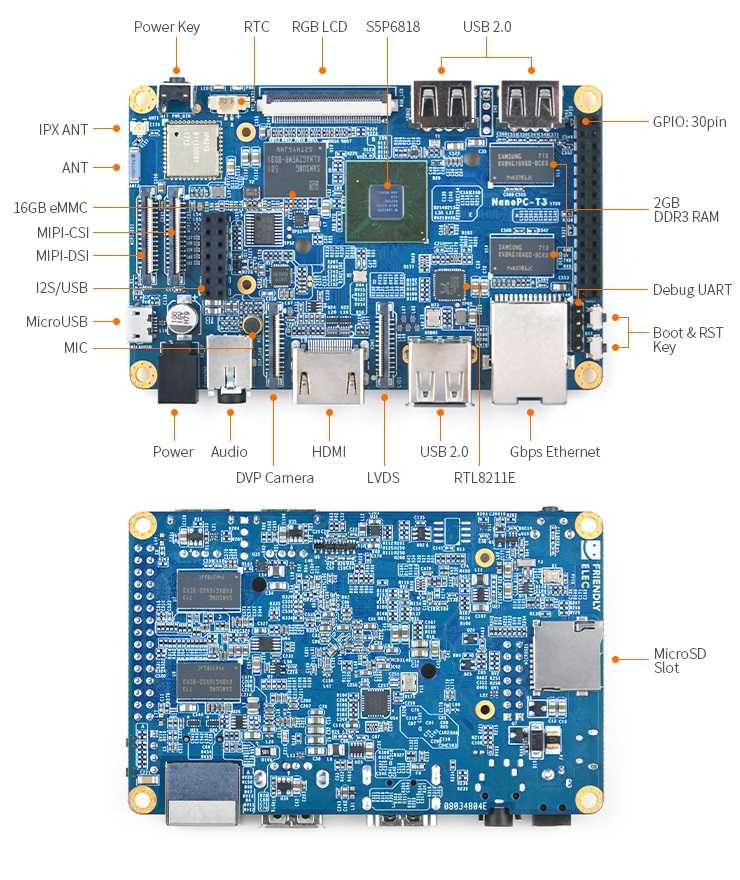

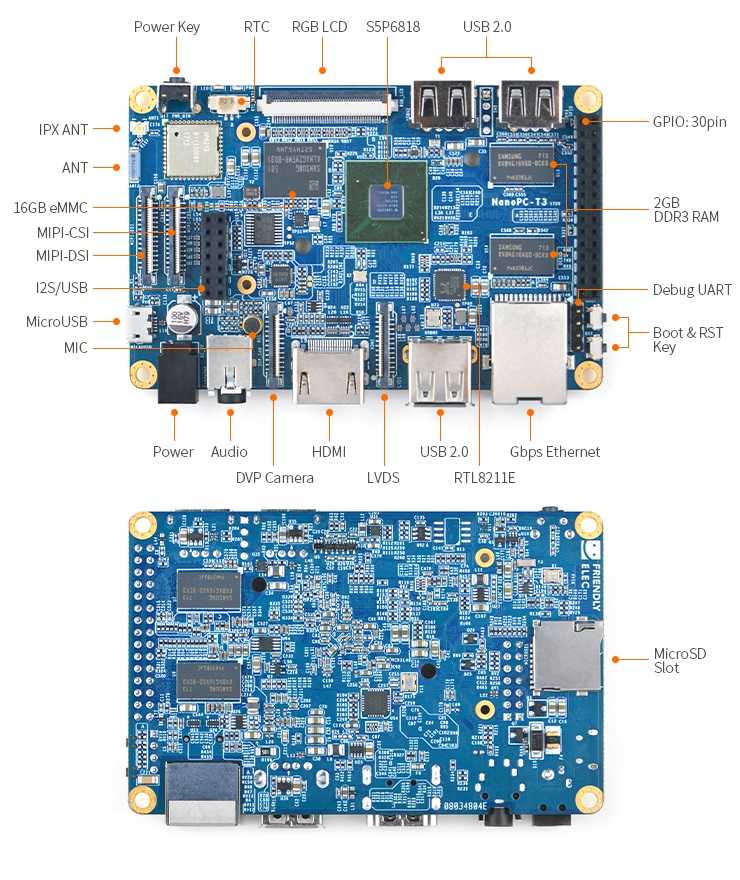

NanoPC-T3 Plus имеет два интерфейса камеры: интерфейс DVP-камеры и интерфейс MIPI-CSI, а также четыре видеоинтерфейса: HDMI 1.4A, LVDS, параллельный интерфейс RGB-LCD и интерфейс MIPI-DSI. Поддерживает RTC и имеет контакты интерфейса RTC. Обладает четырьмя порта USB с тремя портами типа A, а один из них выведен на гребенку 2,54 мм.
NanoPC-T3 Plus поддерживает такие системы, как Android 5.1, Debian и UbuntoCore + Qt. Это проект с открытым исходным кодом с богатыми интерфейсами и портами. Он создан для широкого круга пользователей.
Основные характеристики
| Процессор | Samsung S5P6818 Octa-Core Cortex-A53, 400M Гц - 1,4 ГГц |
| Оперативная память | 2 ГБ 32-разрядная память DDR3 |
| Место хранения | 1 слот для микро SD |
| USB-хост | 4 x USB 2.0 Host, три порта типа A и один 2,54-миллиметровый штырьковый разъем |
| Питание | DC 5V/3A |
| Ethernet | Один сетевой адаптер Gigabit Ethernet (RTL8211E) |
| Wi-Fi | 802.11b/g/n |
| Bluetooth | 4.0 |
| Антенна | Встроенная и внешний разъем IPX |
| GPIO | 30-контактный разъем |
| eMMC | 16 Гб |
| Видеовход | DVP-камера/MIPI-CSI (два интерфейса камеры) |
| Видеовыход | Тип HDMI-A/LVDS/параллельный RGB-LCD/MIPI-DSI (четыре интерфейса видеовыхода) |
| Последовательный порт/UART0 | 4Pin с шагом контактов 2,54 мм |
| Управление питанием PMU | реализовано MCU Cortex-M0, отключением питания программного обеспечения и функциями включения питания RTC |
| Аудиовыход | 3,5 мм аудиоразъем/через HDMI |
| Микрофон | встроенный микрофон |
| ИК-приемник | встроенный ИК-приемник |
| DVP-камера | 24 pin FPC с шагом контактов 0,5 мм |
| LCD | 45-контактное гнездо FPC 0,5 мм шаг, полноцветный RGB 8-8-8 |
| I2S | 14-контактный разъем |
| Кнопка питания | питание, сброс, выбор загрузки |
| Светодиоды | Индикация питания x 1, системный светодиод x 1 |
| Батарея RTC | Место под батарейку |
| Радиатор | 1 х радиатор с монтажными отверстиями |
| Рабочая температура | от -40 до 80 ℃ |
| PCB | Шесть слоев |
| ОС | uboot, Android и Debian |

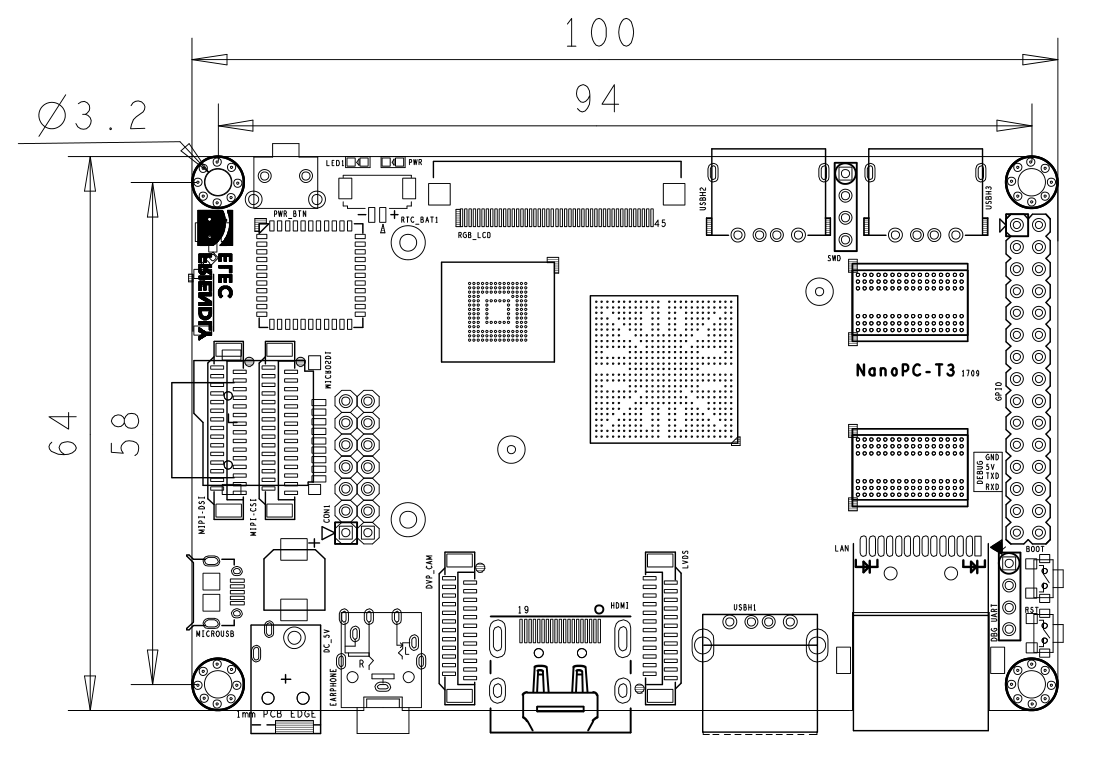

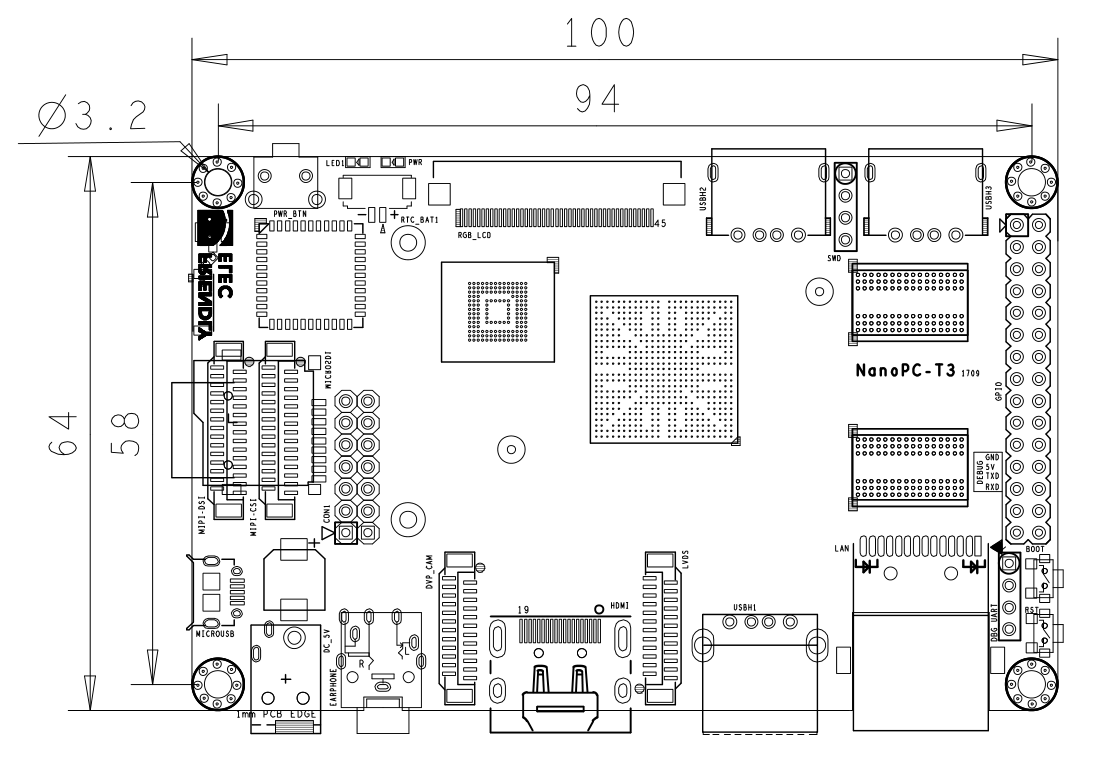

| Размер | 100 мм x 64 мм |
| Вес | 22 г |
Операционные системы
| Название | Версия | Логин/пароль | Ссылка | Примечание | |
|---|---|---|---|---|---|
 | Android | Lollipop | GoogleDrive baidu | Инструкция по установке | |
| eflasher | GoogleDrive baidu | ||||
 | FriendlyCore Xenial ArmHF | 4.4 | root/fa | GoogleDrive baidu | Инструкция по установке с помощью Etcher Инструкция по установке с помощью Win32 Disk Imager |
| eflasher | root/fa | GoogleDrive baidu | Инструкция по установке с помощью Etcher Инструкция по установке с помощью Win32 Disk Imager | ||
| FriendlyCore Xenial Arm64 | 4.4 | root/fa | GoogleDrive baidu | ||
| eflasher | root/fa | GoogleDrive baidu | |||
 | Lubuntu | 4.4 | root/fa | GoogleDrive baidu | |
| eflasher | root/fa | GoogleDrive baidu | |||
GPIO
| Pin# | Name |
|---|---|
| 1 | SYS_3.3V |
| 2 | DGND |
| 3 | UART2_TX/GPIOD20 |
| 4 | UART2_RX/GPIOD16 |
| 5 | I2C0_SCL |
| 6 | I2C0_SDA |
| 7 | SPI0_MOSI/GPIOC31 |
| 8 | SPI0_MISO/GPIOD0 |
| 9 | SPI0_CLK/GPIOC29 |
| 10 | SPI0_CS/GPIOC30 |
| 11 | UART3_TX/GPIOD21 |
| 12 | UART3_RX/GPIOD17 |
| 13 | UART4_TX/GPIOB29 |
| 14 | UART4_RX/GPIOB28 |
| 15 | UART5_TX/GPIOB31 |
| 16 | UART5_RX/GPIOB30 |
| 17 | GPIOC4 |
| 18 | GPIOC7 |
| 19 | GPIOC8 |
| 20 | GPIOC24 |
| 21 | GPIOC28 |
| 22 | GPIOB26 |
| 23 | GPIOD1/PWM0 |
| 24 | GPIOD8/PPM |
| 25 | GPIOC13/PWM1 |
| 26 | AliveGPIO3 |
| 27 | GPIOC14/PWM2 |
| 28 | AliveGPIO5 |
| 29 | VDD_5V_OUT |
| 30 | DGND |
