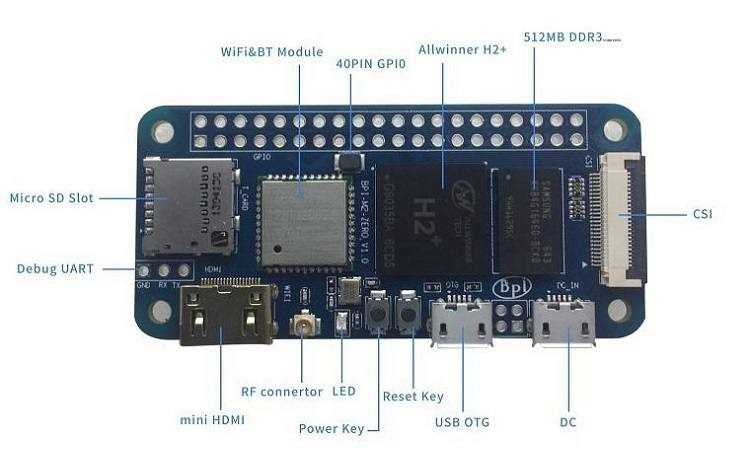

Banana Pi BPI-M2 Zero — одноплатный микрокомпьютер построен на SoC Allwinner H2+ в котором 4 ядра Cortex A7 и видеосистема на 2х ядрах MaliMP2. Форм фактор такой же как и у Raspberry Pi Zero W, размеры 60 x 30 мм и весит 35 грамм. Содержит 512 Мб оперативной памяти DDR3 SDRAM. Для хранения данных служит сменная карта microSD. Имеет WiFi и Bluetooth 4.0 (AP6212). Выход видео miniHDMI и CSI входной разъем камеры. Имеет программируемые контакты общего назначения GPIO (40 контактов). Питание платы 5 В 2 А (разъем microUSB). На плате установлен 1 OTG microUSB. Имеется разъем RF для подключения внешней антенны. Кнопки питания и сброса. Цена от производителя на Aliexpress 15$ без учета стоимости доставки.
Основные характеристики
| PU | quad-core cortex -A7 H2+ |
| GPU | MALI-400 MP2 |
| Memory | 512MB DDR3 SDRAM (shared with GPU) |
| Storage Support | MicroSD Card(up to 64GB) |
| Onboard Network | N/A |
| WiFi | 802.11 b/g/n (AP6212) |
| Bluetooth | BT4.0 (AP6212) |
| Video In | CSI connector that supports 8-bit YUV422 CMOS sensor CSI, CCIR656 protocol for NTSC and PAL, 5MP camera, 1080p video @30Hz |
| Video Out | Mini HDMI |
| Audio Out | N/A |
| Audio In | N/A |
| Power Source | 5V 2A Micro USB |
| USB Ports | USB OTG(Micro USB) |
| Buttons | 2 |
| GPIO | 40 Pins |
| LED | Power status Led |
| IR | N/A |
| OS | Android and Linux etc.OS |
| Dimensions | 60mm x 30mm |
| Weight | 35g |
Операционные системы
| Название | Версия | Логин/пароль | Ссылка | Примечание | |
|---|---|---|---|---|---|
 | Armbian | jessie | root/1234 | GoogleDrive | Инструкция по установке |
| xenial | GoogleDrive | ||||
 | Ubuntu MATE 16.04 | 3.4.113 2017-11-13 | bananapi/root bananapi | GoogleDrive | Инструкция по установке |
| 3.4.113 2017-09-19 | bananapi/root bananapi | GoogleDrive | |||
GPIO
Руководство пользователя и схемы
 | |
|
